燃气轮机涡轮叶片转子结构三维数模

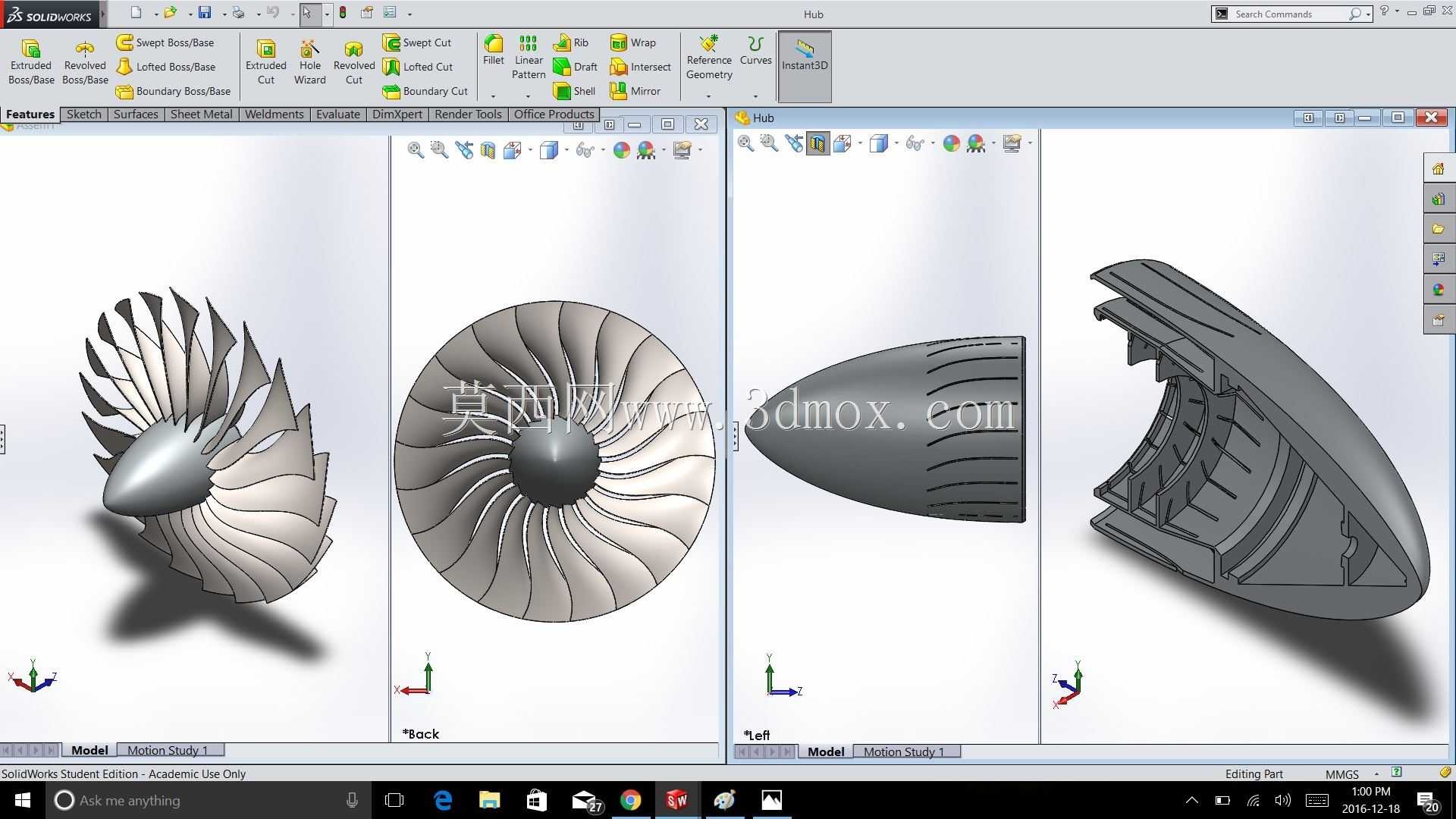

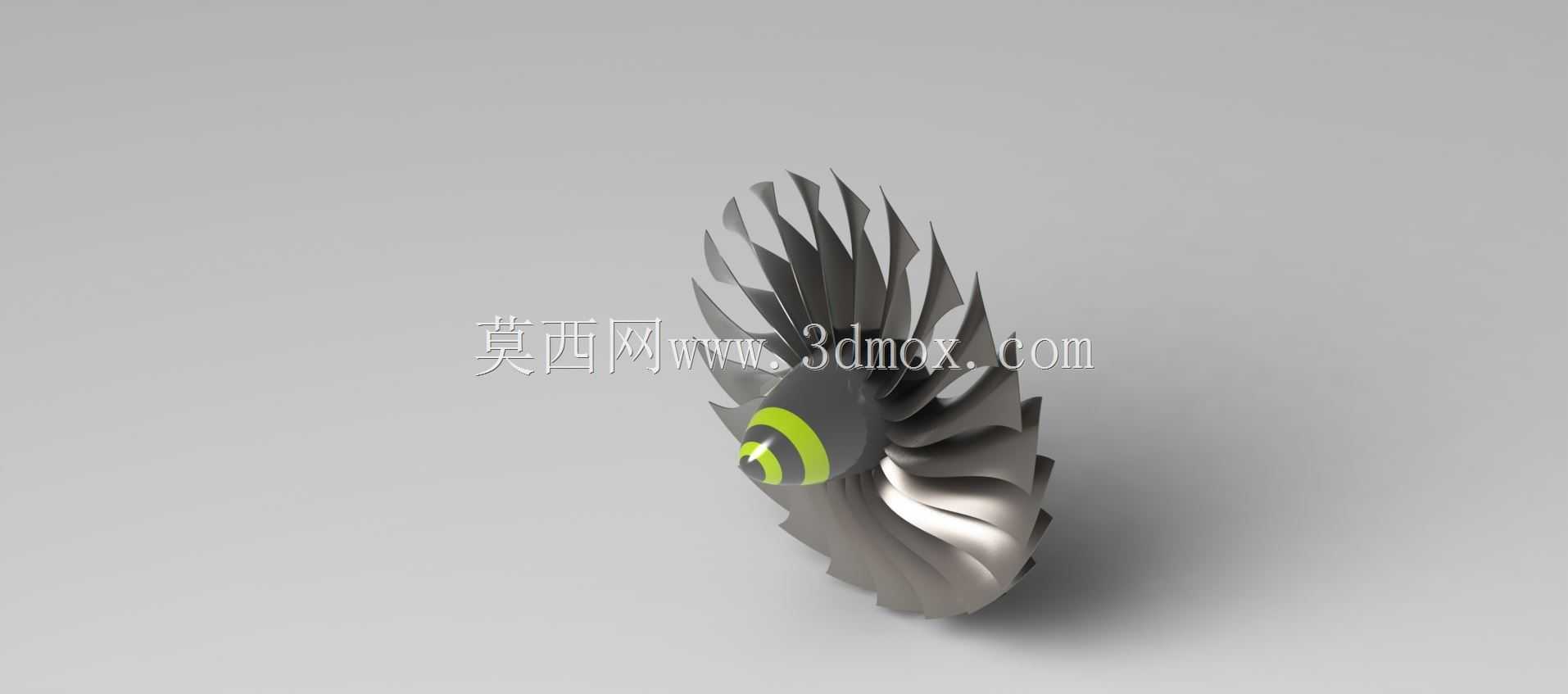

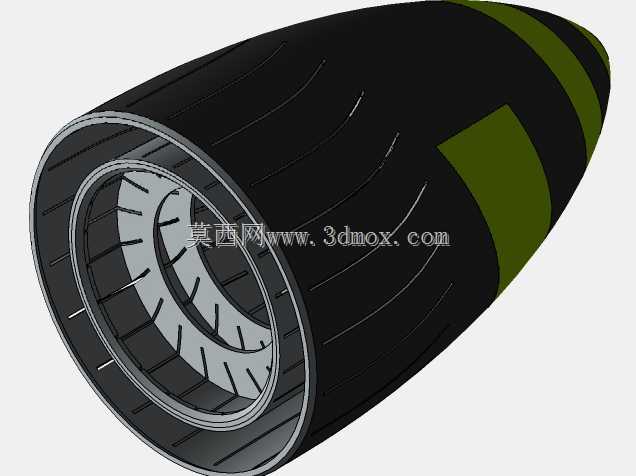

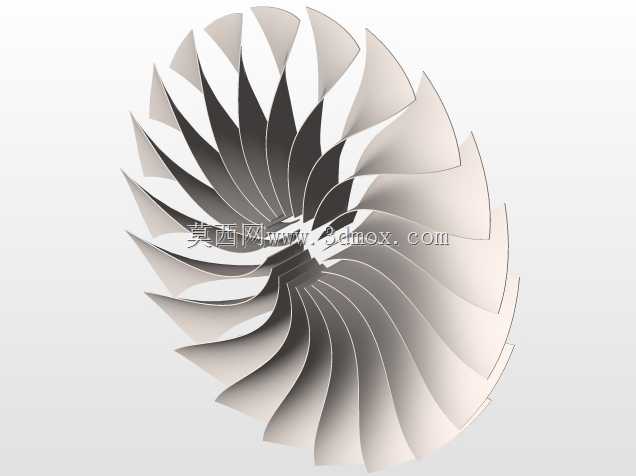

　　在分布式能源、舰船动力、油气输送增压站等场景中，燃气轮机的核心做功部件直接决定整套机组的热效率与运行稳定性，本次呈现的涡轮转子组件，是燃气轮机中完成高温高压燃气能量转换的核心单元。从实际工况出发，该转子的叶片采用扭向空间曲面设计，每一片叶片的叶型截面沿叶高方向持续扭转，适配不同半径位置的燃气来流角度，避免气流在叶栅通道内产生分离损失，这一设计思路完全贴合轴流式透平的速度三角形匹配逻辑，在高转速运行状态下，能让燃气的焓降尽可能多的转化为转子旋转的机械能，减少余速损失。从安装边界来看，该转子的轮盘中心设置有带定位止口的安装孔，可与主轴通过止口实现径向定位，端面布置的连接孔位可配合高强度螺栓完成与主轴法兰的刚性连接，

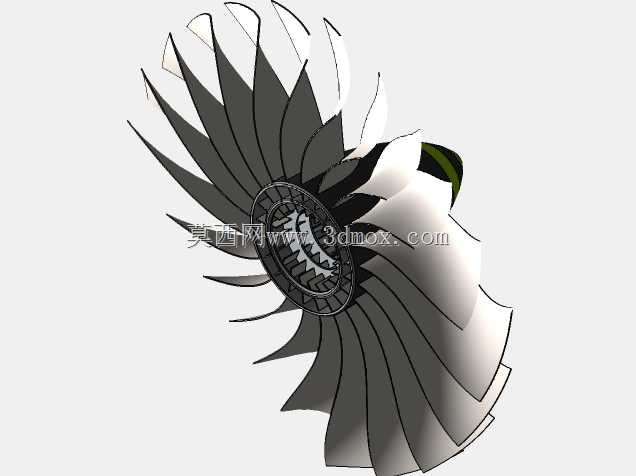

　　安装时需保证转子的动平衡精度等级达到G2.5以上，避免高转速下产生过大的振动载荷传递到轴承座与机匣结构。叶片与轮盘的连接采用枞树型叶根结构，这种结构的承载接触面为多齿楔形，能均匀分摊叶片高速旋转产生的离心载荷，同时便于后期运维中单独更换损伤叶片，无需整体拆卸轮盘，适配燃气轮机长期高温运行下的叶片检修需求。叶身顶部设计有带气封齿的围带结构，相邻叶片的围带在装配后可形成整圈的密封面，减少叶顶间隙的燃气泄漏量，同时围带的阻尼作用可降低叶片在运行中的振动应力，避免叶片发生共振断裂故障。从结构细节来看，轮盘内部设置有冷却气流通道，可将压气机引出的低温压缩空气导入叶根部位，顺着叶片内部的冷却孔道流向叶身，在叶片表面形成气膜隔绝高温燃气，

　　让叶片材料能在高于自身熔点的燃气温度下长期稳定工作，这一设计直接支撑燃气轮机实现更高的涡轮前温度，提升整套机组的输出功率与热效率。在实际选型适配中，该转子结构的尺寸参数需匹配对应燃气轮机的空气流量与压比参数，轮盘的外径尺寸决定了叶栅的通流面积，直接影响机组的最大输出功率，而叶片的安装角度则需与燃烧室出口的气流方向精准匹配，避免气流冲角过大导致的效率下降与叶片冲蚀。建模过程中，叶身曲面采用多截面实体放样生成，每个截面的叶型坐标均参考成熟轴流透平的叶型库参数，保证叶栅通道的收敛性符合气动设计要求，叶根与轮盘的配合面设置有合理的安装间隙，既保证装配时的可操作性，又避免运行中热胀导致的配合面卡滞。转子整体的质心需严格落在主轴旋转中心线上，

　　建模阶段就对整体结构进行质量属性分配，将不平衡量控制在设计允许范围内，减少后续动平衡工序的配重调整量。在油气长输管线的增压站场景中，这类转子组件驱动的燃气轮机可直接利用管线输送的天然气作为燃料，带动离心压缩机完成管线增压，无需外接电网供电，适配偏远地区的管线增压需求；在分布式能源站中，该转子驱动的燃气轮机可带动发电机发电，同时排出的高温尾气可接入余热锅炉产生蒸汽，实现冷热电三联供，能源综合利用率可达80%以上。需要注意的是，这类转子的叶片表面粗糙度需达到Ra0.8以下，减少气流流过叶身时的摩擦损失，同时叶片表面需喷涂热障涂层，降低高温燃气向叶片基体的热量传递，延长叶片的使用寿命。轮盘材料通常选用高温合金，在建模时需考虑材料在高温下的蠕变特性，对轮盘的应力集中部位进行圆角过渡处理，避免长期运行中出现蠕变裂纹。
