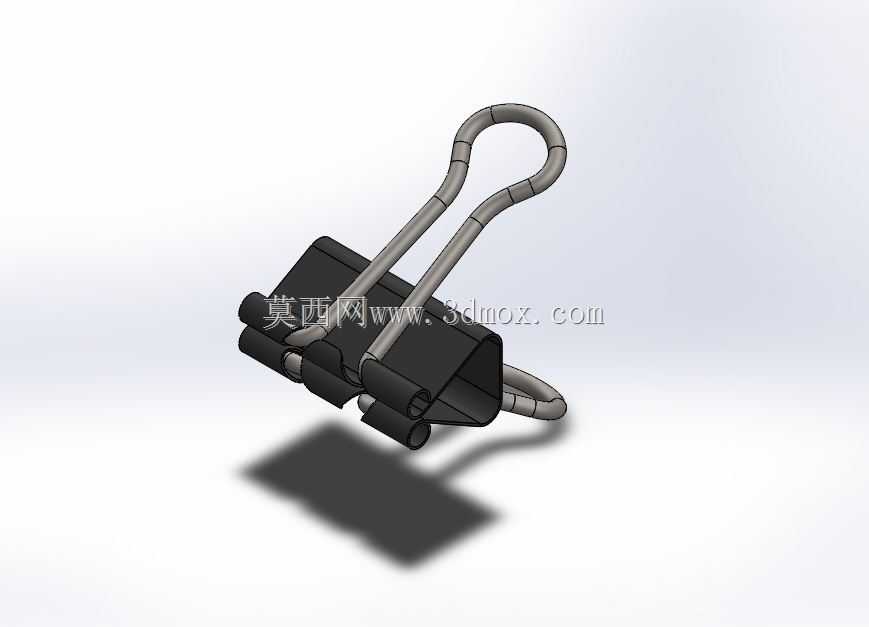

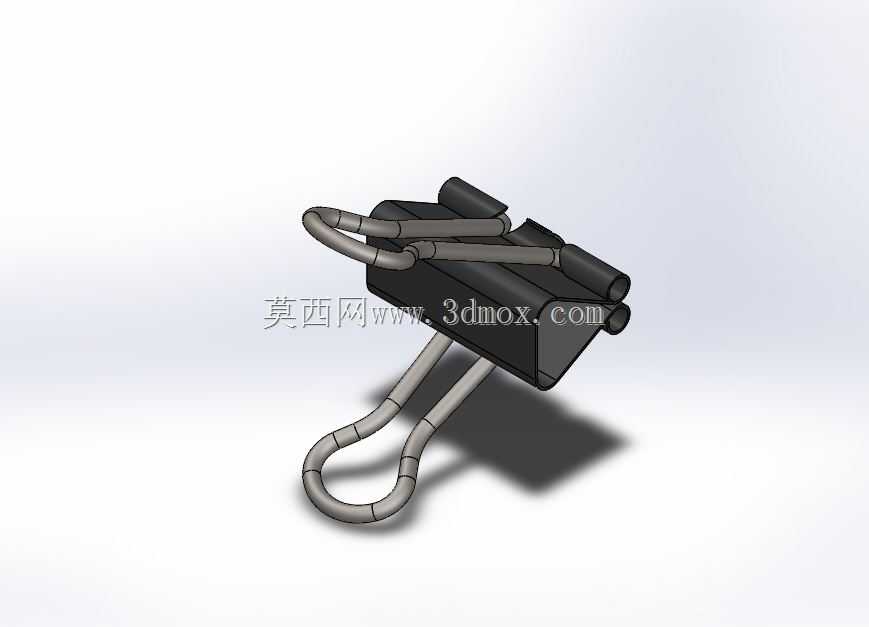

长尾夹钣金结构三维设计模型

　　日常办公场景中，长尾夹是桌面文件整理、零散物料临时固定的高频使用工具，在生产车间的工序流转环节，也常被用来临时夹持工艺卡片、轻薄工件的定位边，避免流转过程中标识脱落、轻薄料片错位。不同于普通注塑夹的结构，这款长尾夹采用钣金弯折成型的主体结构，搭配弹性钢丝弯折的手柄，整体没有额外的紧固件，依靠钣金件自身的弯折卡扣结构与钢丝的弹性形变实现夹持力的输出。

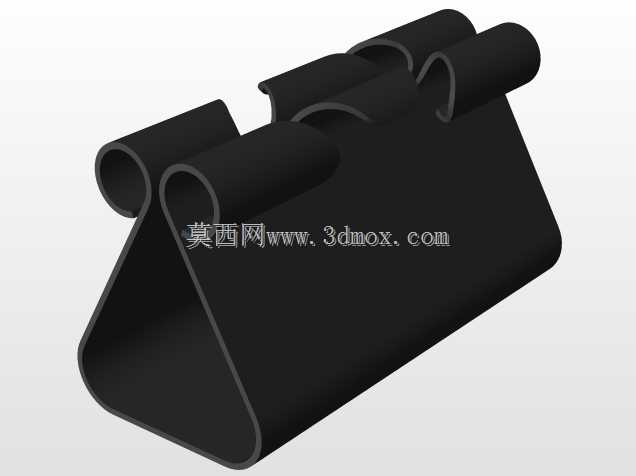

　　从结构设计逻辑来看，夹身部分采用薄钢板连续冲压弯折成型，夹身的两个夹持面做了微向内收的预变形处理，当手柄处于下压闭合状态时，两个夹持面可以保持平行贴合，保证对纸张、薄料片的全宽度夹持受力均匀，不会出现局部夹痕或者夹持滑脱的问题。夹身尾部的卷边结构是整个结构的核心受力点，一方面卷边形成的圆筒状结构可以包裹住钢丝手柄的端部，避免钢丝端部脱出，另一方面卷边的圆弧过渡可以降低钢丝转动过程中的摩擦阻力，让手柄的开合动作更顺畅，同时卷边结构也能提升钣金尾部的结构强度，避免频繁开合过程中钣金边缘出现应力开裂。

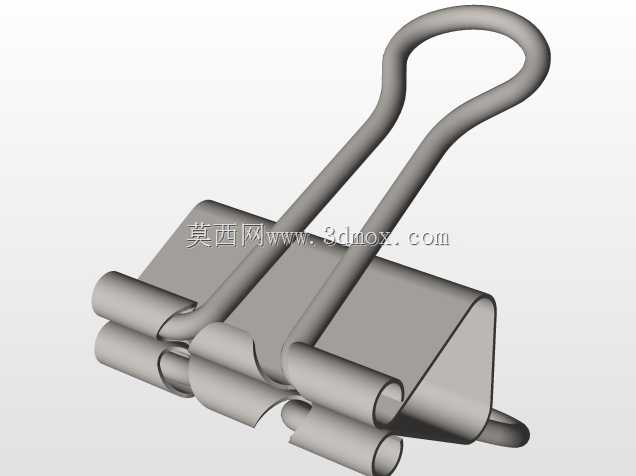

　　手柄部分采用弹簧钢丝弯折成型，两个对称的钢丝臂从夹身尾部的卷边孔中穿入，沿着夹身两侧的导向槽延伸至夹身头部位置，在头部位置钢丝做了圆弧收边处理，既避免尖锐的钢丝端部划伤使用者，也能在手柄张开时形成受力支撑点。当需要打开夹口时，捏压两个手柄的尾部，钢丝以夹身头部的接触点为支点，撬动夹身尾部向外张开，带动两个夹持面分离，此时可以将需要夹持的物件放入夹口位置，松开手柄后，钢丝的弹性回弹力会带动夹身复位，夹持面紧紧压合在被夹持物件表面，提供稳定的夹持力。

　　从尺寸边界来看，这款长尾夹的整体闭合状态长度控制在常见的32mm规格区间，夹身宽度为15mm，最大张开夹口距离可达8mm，能够满足最多50张常规70g办公用纸的夹持需求，也可以适配厚度在6mm以内的薄木板、塑料片、金属薄片的临时固定需求。夹身的钣金厚度选用0.3mm的冷轧钢板，兼顾结构强度与自身重量，不会因为夹身过重导致夹持的文件下垂变形，同时冷轧钢板的表面做了发黑处理，具备基础的防锈能力，日常办公环境下长期使用不会出现锈迹污染文件的问题。

　　在建模过程中，需要重点处理钣金弯折的折弯系数匹配，不同弯折角度的R角取值要和实际冲压工艺保持一致，夹身尾部的卷边结构要保证和钢丝手柄的间隙控制在0.1mm以内，间隙过大会导致手柄晃动、夹持力不足，间隙过小则会导致手柄开合卡滞，无法正常动作。钢丝手柄的弯折弧度要做对称度校验，两个钢丝臂的长度差控制在0.05mm以内，避免捏压手柄时出现两侧受力不均、夹身歪斜的问题。夹持面的平面度公差要控制在0.02mm以内，保证夹持时的接触面积足够，不会因为接触面不平导致夹持力下降。

　　实际应用中，这类钣金结构的长尾夹相比注塑结构的夹子，具备更好的耐温性能，在车间温度较高的工序旁使用不会出现软化变形的问题，夹持力的衰减速度也更慢，长期反复使用后依然可以保持稳定的夹持力度。除了办公场景外，在手工制作、样品组装、线束临时整理等场景下，这款结构的长尾夹也能发挥很好的临时固定作用，其结构简单、零部件少、组装便捷的特点，也适合大规模量产，生产过程中只需要冲压、弯折、表面处理、组装四个核心工序，生产效率高，成本控制空间大。
