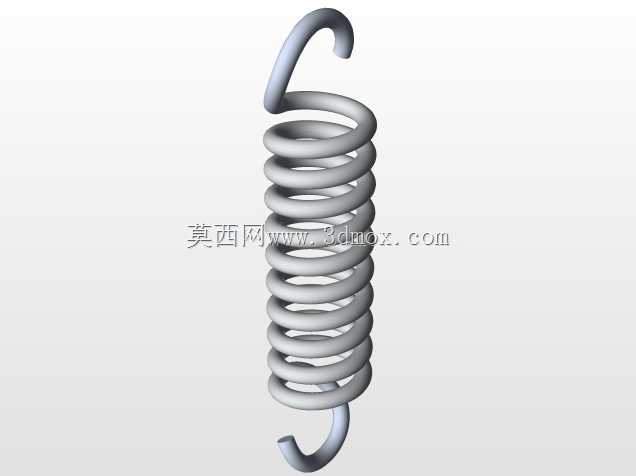

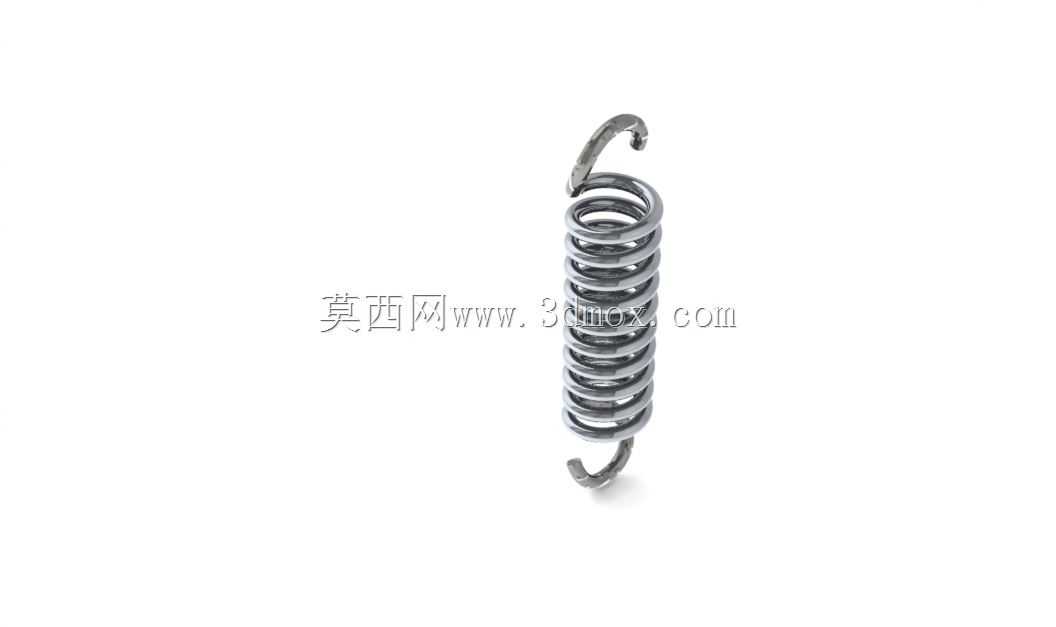

带挂钩拉伸弹簧精密结构三维数模

　　这款带挂钩的拉伸弹簧，是机械结构里极为常用的弹性储能零件，日常在各类需要提供复位拉力、张紧缓冲的场景里都能见到它的身影。从设计逻辑来看，这类弹簧的核心作用是在承受轴向拉力时，通过簧圈的弹性变形储存机械能，当外载荷撤除后能带动相连构件回到初始位置，相比压缩弹簧，它两端的挂钩结构直接决定了安装适配性与载荷传递效率，建模时需要重点考量挂钩的弯折半径与过渡段的应力集中问题，实际生产中如果挂钩弯折处的曲率半径过小，长期受交变载荷很容易出现断裂失效，所以数模里特意在挂钩与簧圈衔接的位置做了平滑过渡处理，没有出现直角弯折的结构，能有效降低应力集中系数。

　　从应用场景来说，这类弹簧覆盖的领域极广，小到文具、门锁的复位结构，大到农机设备的张紧机构、健身器材的阻力组件、工业自动化设备的门体复位、输送线的张紧装置，甚至汽车内饰的卡扣回位、摩托车的侧撑复位结构，都会用到同类型的拉伸弹簧。不同场景下对弹簧的刚度、初拉力要求差异很大，比如用在门锁复位的弹簧，需要的初始拉力较小，行程也短，刚度不需要太高；而用在输送线张紧轮上的拉伸弹簧，需要持续提供稳定的张紧力，避免皮带打滑，这时候就需要更高的刚度，同时两端挂钩的强度也要匹配，防止受拉时挂钩脱开或者变形。

　　建模过程中，簧圈部分采用等节距螺旋扫描生成，保证每一圈簧丝的螺距均匀，自由状态下簧圈是紧密贴合的，这也是拉伸弹簧和压缩弹簧最直观的区别——压缩弹簧自由状态下簧圈之间有间隙，而拉伸弹簧自由状态下簧圈并紧，还会存在一定的初拉力，也就是需要施加一定的初始拉力才能让簧圈开始分开，这个初拉力的大小是根据实际使用需求通过卷制工艺控制的，数模里还原了并紧状态的簧圈结构，能直观看到自由状态下的簧圈贴合状态。两端的挂钩采用圆钩形式，是拉伸弹簧里最通用的挂钩样式，这种挂钩加工工艺简单，安装时直接挂在对应的销轴或者挂孔上即可，不需要额外的连接附件，安装效率很高，不过这种挂钩的缺点是在挂钩根部的弯曲应力较大，不适合用在冲击载荷大、过载风险高的场景，如果是重载场景一般会采用可调式拉钩或者附加挂钩座的结构，但常规工况下这种圆钩结构的性价比最高，也是行业内应用最广泛的结构形式。

　　从安装边界来看，这类弹簧安装时需要保证两端挂钩的受力方向与弹簧轴线重合，避免出现偏载，偏载会导致弹簧在伸缩过程中簧圈出现侧向摩擦，不仅会加快簧丝的磨损，还会让实际刚度偏离设计值，严重时甚至会让弹簧出现侧弯变形，提前失效。建模时预留的挂钩开口尺寸适配常规直径的销轴，挂钩的内径比适配销轴大0.5-1mm，既不会因为间隙过大导致晃动，也不会因为间隙过小出现安装卡滞。簧丝直径、弹簧中径、有效圈数这些参数的匹配，直接决定了弹簧的刚度与最大拉伸长度，设计时需要根据安装空间的限制先确定弹簧的外径与自由长度，再根据需要的拉力值计算簧丝直径与有效圈数，保证弹簧在最大工作行程时的切应力在材料许用应力范围内，避免出现塑性变形无法复位。

　　实际选型时，除了刚度和行程，还要考虑工作环境的影响，如果是在潮湿或者有腐蚀的环境下使用，弹簧表面需要做镀锌、镀镍或者采用不锈钢材质，普通碳素弹簧钢在腐蚀环境下很容易生锈，锈迹会导致簧丝表面出现应力集中点，大幅降低弹簧的疲劳寿命；如果是在高温环境下使用，就需要选用合金弹簧钢材料，普通碳素钢在高温下会出现应力松弛，弹簧力会快速衰减，无法满足使用要求。这款数模还原了弹簧的真实结构形态，不管是用于设备装配的干涉检查，还是用于机构运动仿真的载荷模拟，都能提供准确的结构参考，能帮助设计人员在方案阶段就验证弹簧的安装空间是否足够，运动行程内是否会和周边构件发生碰撞，减少后续实物试制时的改模次数。
