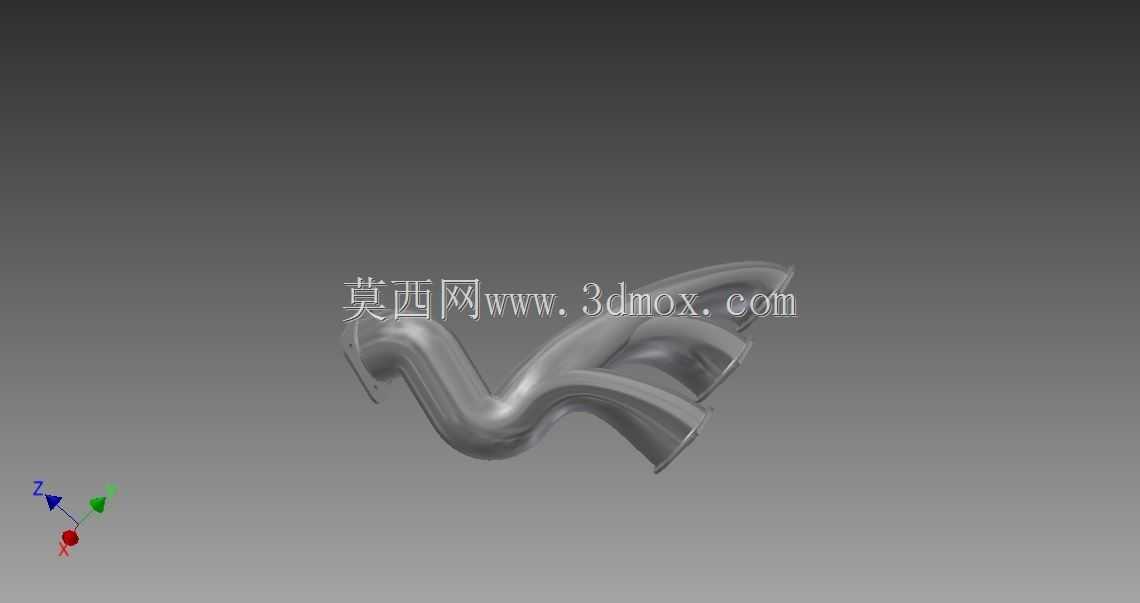

在往复式内燃动力设备的排气系统布局中,这类多支管集成的排气结构是衔接气缸排气口与下游排气后处理、消声单元的核心导流部件,日常在小排量多缸内燃机、小型通用动力机组、非道路移动机械的动力舱排布中应用十分广泛,其核心作用是将各个气缸排出的高温高压废气有序汇集,引导至统一的排气通路输出,同时要兼顾气流阻力控制、安装空间适配、结构耐久度等多维度的工程要求。从实际使用场景来看,这类排气部件长期工作在高温、带脉冲振动的工况下,发动机不同气缸的排气时序存在相位差,管路内部会持续承受交变的气流压力冲击,同时外壁长期接触动力舱内的复杂环境,还要兼顾与周边线束、冷却管路、舱体覆盖件的安全间隙,避免高温烘烤引发周边部件老化失效。

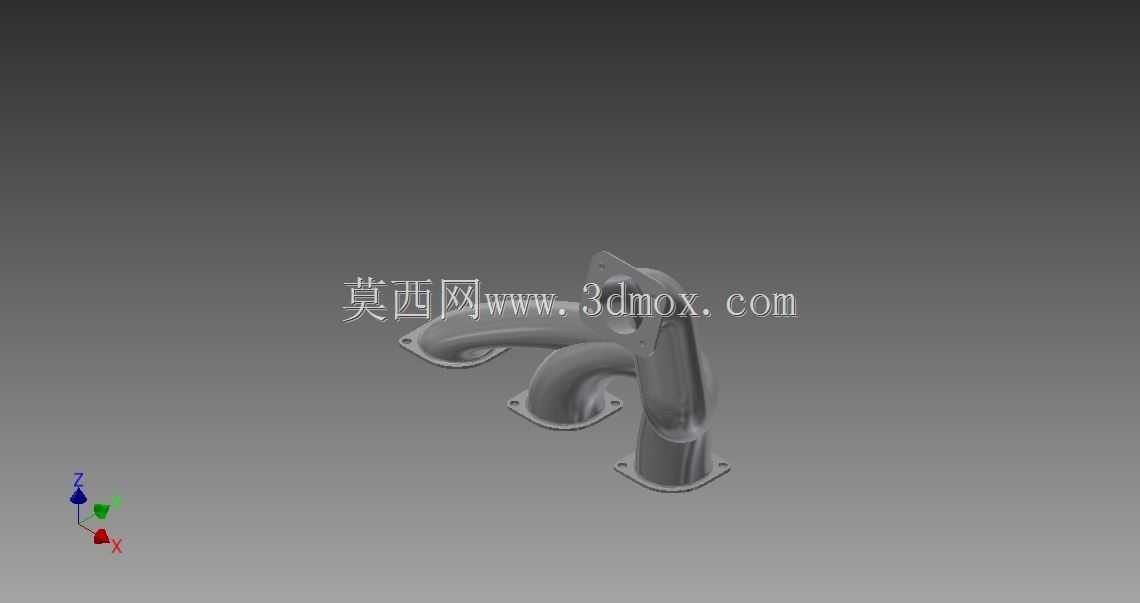

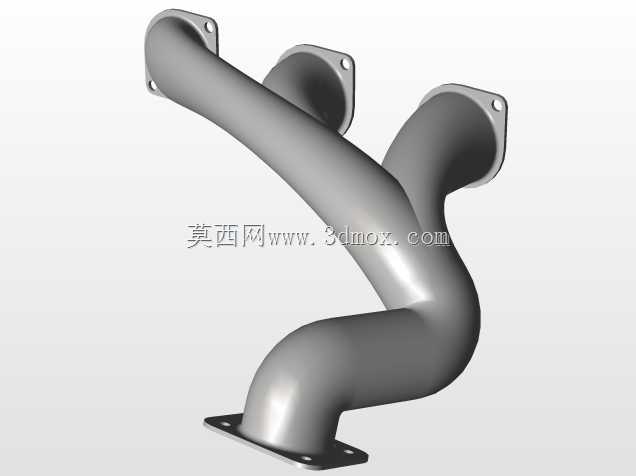

设计这类管路结构时,首先要梳理的是安装边界的约束条件:三个带安装孔的法兰端分别对应不同气缸的排气口安装位,每个法兰的密封面平面度需要控制在合理公差范围内,安装孔的孔位精度要匹配缸盖排气侧的螺栓排布,保证装配时密封垫片能够均匀受压,避免高温废气泄漏。下方的集成法兰端对接下游排气总管,其通径尺寸需要匹配三个支管的总排气流量,避免通径过小导致排气背压升高,影响发动机的充气效率,进而造成功率输出下降、油耗上升的问题。
管路的走向设计没有采用生硬的直角弯折结构,而是通过大曲率的平滑弯管过渡,这种设计一方面能够降低废气在管路内部的流动阻力,减少气流在弯折处形成涡流造成的压损,另一方面也能缓解管路在热胀冷缩过程中产生的内应力,避免应力集中在弯折位置导致长期使用后出现开裂。三个支管的长度设计经过气流时序匹配,能够在一定程度上利用排气脉冲的惯性效应,优化气缸的扫气效率,减少不同气缸之间的排气干涉问题。
从结构细节来看,每个法兰端都设计了凸起的密封贴合面,配合对应的密封垫片能够在螺栓锁紧后形成可靠的密封面,避免高温高压废气从安装缝隙处泄漏。管壁的厚度选择兼顾了结构强度与轻量化要求,过厚的管壁会增加整体重量,提升动力舱的布置负载,同时会增大热容量导致冷启动后排气升温速度变慢,影响后处理单元的起燃效率;过薄的管壁则会在长期高温振动工况下出现振裂、穿孔的问题,缩短部件的使用寿命。
在实际装配场景中,这类排气歧管的安装位需要和缸盖排气侧的安装面完全贴合,螺栓的锁紧顺序需要遵循对角分步锁紧的工艺要求,保证每个螺栓的锁紧力矩均匀,避免法兰面受力不均导致密封失效。管路的整体外形走向充分利用了动力舱内的有限空间,在避让周边安装部件的同时,尽可能缩短管路的总长度,减少废气在管路内的热量损失,同时也能降低整体的重量。管路表面的金属质感是铸钢或者耐高温不锈钢材质的典型特征,这类材料能够长期承受数百摄氏度的高温废气冲刷,同时具备足够的抗振动疲劳性能,适配动力设备长期运行的工况要求。
在三维建模过程中,这类管路的曲面过渡是设计的重点难点,需要保证各个支管交汇处的曲面平滑连续,避免出现曲面褶皱、曲率突变的问题,否则不仅会影响实际的气流流动效率,还会在加工制造环节导致脱模困难、壁厚不均的问题。法兰端的安装孔位置需要和对接的缸盖模型做装配干涉检查,确认在整个装配行程中不会和周边的螺栓、凸台结构发生干涉,同时要预留出足够的扳手操作空间,方便后期的装配与维护作业。整个结构的重心位置经过合理排布,避免安装后出现单侧悬臂过长的问题,减少运行过程中振动带来的连接螺栓松动风险,必要时还可以在合适的位置预留支架安装位,通过辅助支撑进一步提升结构的安装稳定性。
