内燃机分体式连杆精密结构三维设计

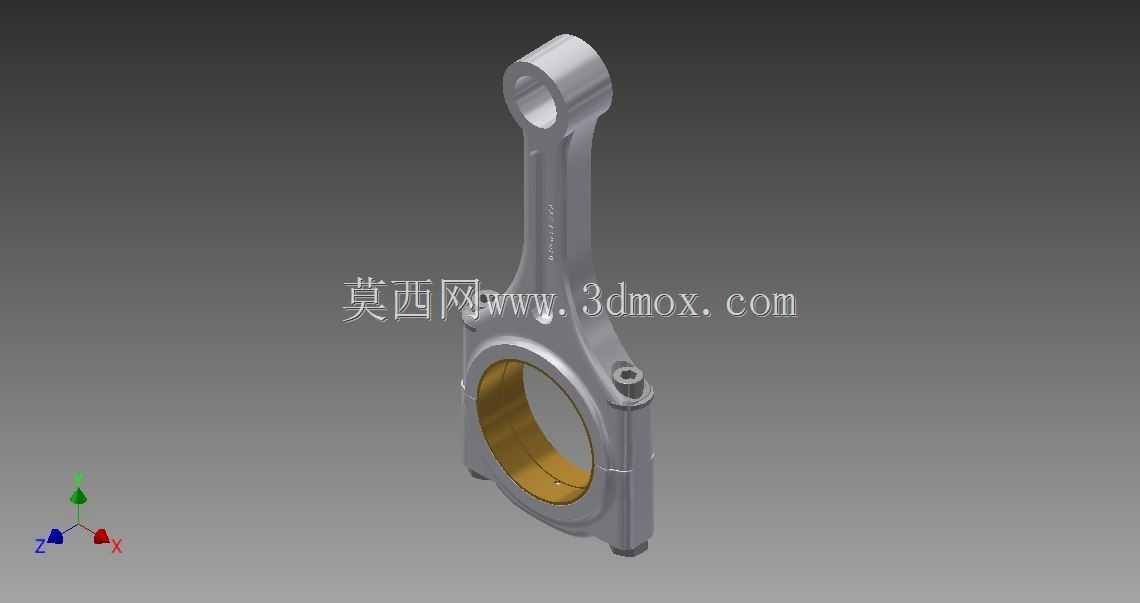

　　在往复式动力机械的核心传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的关键受力构件，这套分体式连杆结构，主要适配中小排量车用内燃机、通用小型汽油机以及固定式往复压缩机的动力传递需求，日常工况下需要持续承受活塞组传递来的爆发压力冲击，同时还要克服自身高速往复运动产生的惯性力，对结构强度、刚度与配合精度都有极高要求。从结构设计逻辑来看，该连杆采用平切口分体式连杆盖设计，杆身采用工字形截面构型，这种截面形式能在保证整体抗弯、抗扭刚度的前提下，最大限度降低构件自身重量，减少高速运转时的往复惯性载荷，避免连杆螺栓承受额外的交变冲击。连杆小头端设置有整圈衬套安装位，工作状态下衬套与活塞销形成间隙配合，

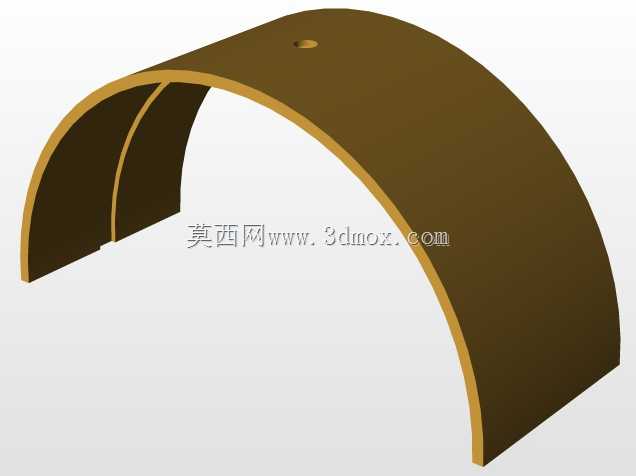

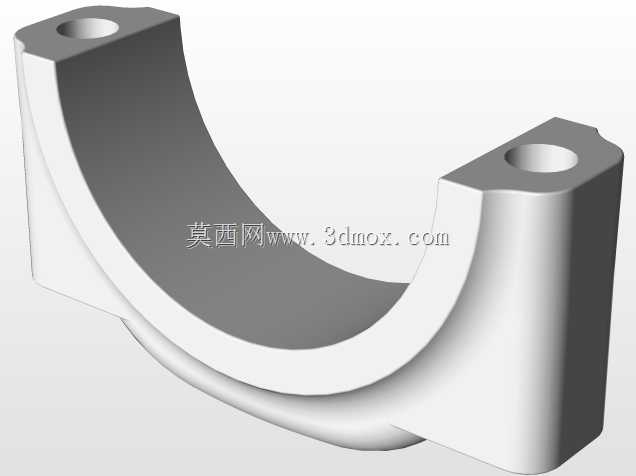

　　能够在活塞销随活塞摆动的过程中持续提供低摩擦的转动支撑，衬套内壁预留有润滑油道开孔，可接入曲轴箱飞溅润滑油，在配合面形成稳定油膜，避免干摩擦导致的衬套烧蚀、活塞销拉伤等失效问题。连杆大头端采用分体式结构，通过两枚高精度连杆螺栓实现杆身与连杆盖的刚性锁紧，接合面经过精加工处理，能够保证装配后大头孔的圆度与圆柱度公差满足轴瓦配合要求，大头孔内用于安装轴瓦，轴瓦与曲轴连杆轴颈形成转动副，将活塞传递的推力转化为曲轴的旋转扭矩。设计过程中需要严格控制大小头孔的中心距尺寸，这个参数直接决定内燃机的活塞行程与压缩比，一旦中心距偏差超出公差范围，会直接导致发动机压缩比偏离设计值，出现动力不足、爆震或者活塞碰撞气门等严重故障；

　　同时大小头孔的平行度公差、端面垂直度公差都需要控制在微米级，避免运转过程中出现偏磨、轴瓦异常烧蚀的问题。安装边界方面，连杆小头的外径尺寸需要匹配活塞内腔的销座间距，避免活塞运动过程中小头与活塞销座发生运动干涉；连杆大头的外廓尺寸需要严格控制，保证曲轴运转过程中，大头不会与曲轴箱内壁、曲轴平衡块发生碰撞，连杆螺栓的锁紧扭矩需要严格按照工艺要求执行，既要保证接合面足够的压紧力，避免工作过程中连杆盖出现错位，也要防止螺栓扭矩过大导致杆身或者螺栓出现塑性变形。在实际应用场景中，这类连杆除了车用内燃机领域，也可适配往复式柱塞泵、隔膜泵等需要将旋转运动转化为直线往复运动的通用机械，只需要根据对应设备的载荷大小、行程参数调整杆身截面尺寸、

　　大小头孔径以及螺栓规格即可。建模过程中对连杆的过渡圆角做了针对性优化，所有受力集中的位置都设置了平滑过渡圆弧，避免应力集中导致的疲劳断裂，杆身表面的加强筋构型也经过反复校核，能够在爆发压力冲击下将应力均匀分散到整个杆身，不会出现局部应力超限的问题；大头端的轴瓦定位槽、小头端的衬套定位结构都做了精准还原，能够直接用于后续的工程出图、装配干涉校验以及运动仿真分析，在做整机装配仿真时，可以直接将该连杆模型与活塞组、曲轴模型进行虚拟装配，验证不同曲轴转角下连杆的运动姿态，检查是否存在运动干涉，提前排查结构设计缺陷，减少后续物理样机的试制改造成本。
