机械加工用板式定位钻模结构设计

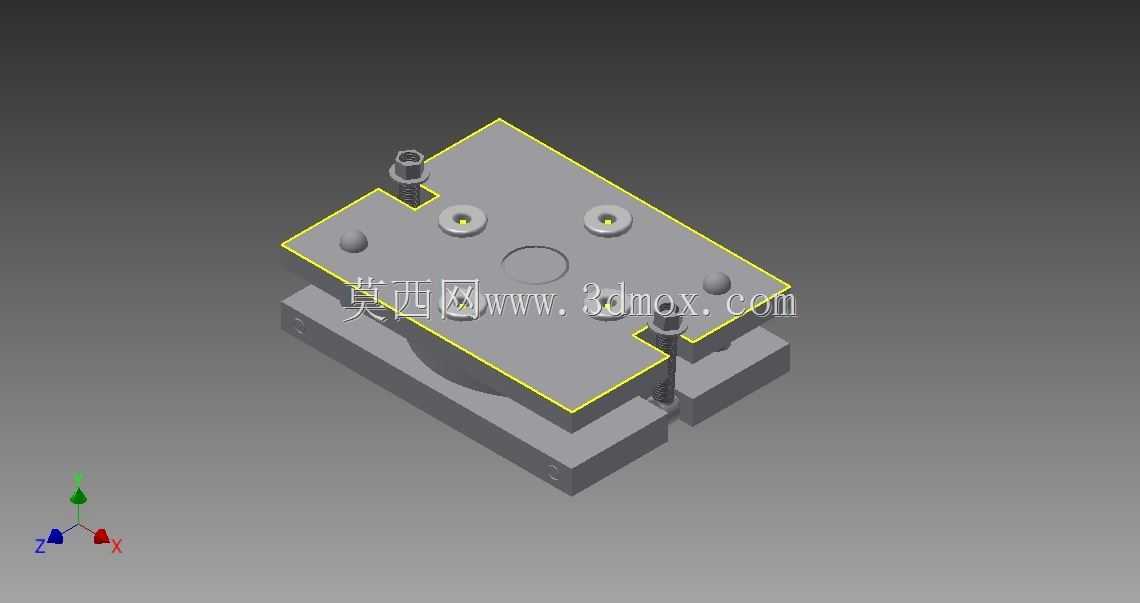

　　在批量机械零件的孔系加工场景里，钻模的核心作用是替代人工划线找正的工序，直接通过自身的定位结构确定刀具与工件的相对位置，大幅降低钻孔工序的操作门槛，同时稳定保证孔位的位置度公差，减少后续铰孔、攻丝工序的余量偏差。这套板式钻模采用上下分体式的叠层结构，下层为基座承托部分，上层为钻模板主体，两者通过对角布置的锁紧件完成合模定位，这种结构适配板类、壳体类零件的多孔加工需求，尤其适合中小型零件的台钻、立钻工序使用。

　　从实际加工的使用逻辑来看，这套钻模的设计优先考虑了装夹的便捷性：钻模板上预留的钻套安装位采用沉孔结构，可直接压入标准钻套，钻套内孔与待加工孔径匹配，钻头下行时直接通过钻套导向，避免钻头入钻时的滑移偏斜，针对不同孔径的加工需求，只需更换对应规格的钻套即可，无需重新制作整套模板。模板上设置的球形定位凸点，用于和工件上的预制工艺孔、定位基准面贴合，实现工件在模腔内的快速定位，对角布置的锁紧螺栓在合模后可提供足够的夹紧力，防止钻孔过程中工件受切削力发生位移，同时避免过压导致的薄壁工件变形。

　　设计过程中，钻模板的平面度公差控制在0.02mm以内，保证钻套安装后轴线与工件待加工面的垂直度要求，所有钻套孔的位置度公差按照工件孔位公差的1/3~1/2取值，给加工过程中的刀具磨损、钻套间隙预留足够的公差余量。基座部分的底部设置了安装槽，可直接固定在钻床工作台上，也可配合平口钳完成快速装夹，基座的内腔轮廓与工件的下部外形完全贴合，既起到承托工件的作用，也能作为粗定位结构，工人装夹时只需将工件放入基座内腔，即可完成初步定位，再盖上钻模板锁紧即可开始加工，单工件装夹时间相比划线找正可缩短70%以上。

　　从安装边界来看，这套钻模的整体外形为矩形板式结构，长宽尺寸适配常用台钻的工作台行程，高度方向控制在常规钻头的有效加工行程范围内，无需额外加长钻头即可完成全孔加工。模板边缘做了倒角处理，避免工人操作时被锐边划伤，锁紧件采用标准内六角螺栓，通用工具即可完成拆装维护。在排屑设计上，钻模板与基座合模后预留了足够的排屑间隙，钻孔产生的铁屑可顺着间隙排出，不会积存在模腔内影响定位精度，长时间批量加工时只需定期清理模腔即可，无需频繁拆解清理。

　　针对不同批次工件的尺寸偏差，这套钻模的定位凸点高度可通过配磨进行微调，补偿工件毛坯的尺寸误差，保证定位的可靠性。钻套采用耐磨合金材质制作，长时间受钻头摩擦也不易出现内孔磨大、导向失效的问题，当钻套磨损到公差超差时，只需敲出旧钻套压入新件即可快速恢复精度，维护成本极低。在实际生产场景中，这类钻模多用于小到中等批量的零件加工，相比数控设备的逐点定位加工，使用钻模在普通钻床上即可完成高精度孔系加工，设备投入成本更低，对操作工人的技能要求也更低，非常适合中小型机加工车间的批量生产需求。

　　结构设计上还考虑了防错装功能，钻模板与基座的合模位置采用非对称布置的定位销，工人装夹时如果模板方向放反则无法完全合模，从结构上避免装夹方向错误导致的工件报废。基座的承托面在对应钻孔位置预留了让刀孔，钻头钻穿工件后不会碰到基座本体，既保护钻头也避免损坏模体。整套结构没有复杂的传动与运动部件，刚性充足，加工过程中不会产生振动颤刀的问题，能有效降低钻孔的表面粗糙度，减少孔口毛刺的产生，降低后续去毛刺工序的工作量。
