带双柱安装结构的定日镜传动支撑构件

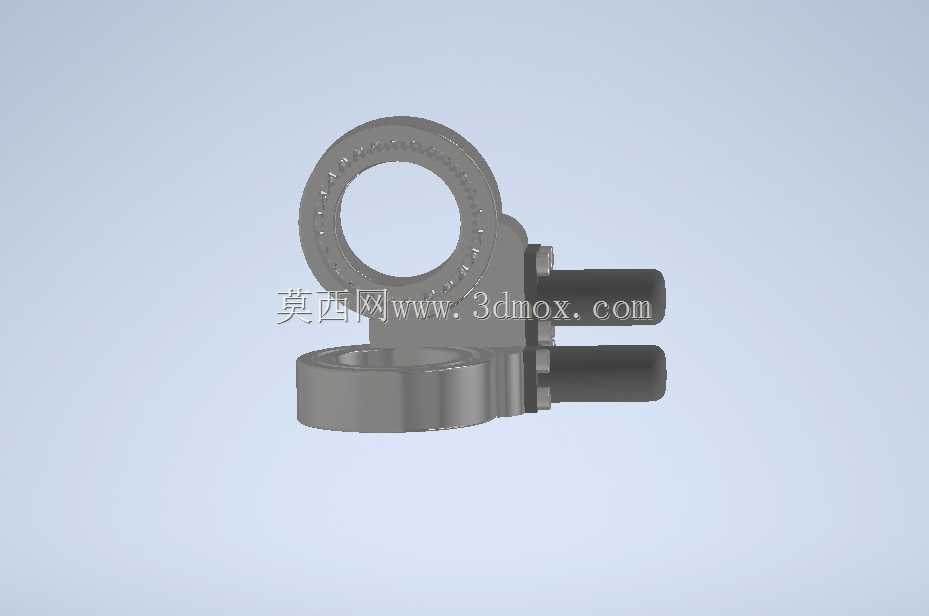

　　在塔式光热发电场站的定日镜阵列排布场景中，这类带双柱安装位的回转支撑构件是镜架角度调整机构的核心承载部件，区别于常规单轴回转轴承，它将驱动安装接口与支撑本体做了一体化集成设计，能直接适配双推杆或双电机同步驱动的定日镜俯仰调整方案，省去了额外的转接安装板，减少现场装配时的同轴度调校工作量。从实际场站运行的工况来看，这类构件需要同时承受镜架自重、镜面风载以及昼夜温差带来的结构形变应力，因此设计时在回转外圈做了加厚的承力翻边，内圈滚道采用了等截面圆弧接触设计，能同时承受径向载荷、轴向倾覆力矩，完全匹配西北戈壁、高海拔荒漠这类强风、大温差区域的光热电站使用需求。

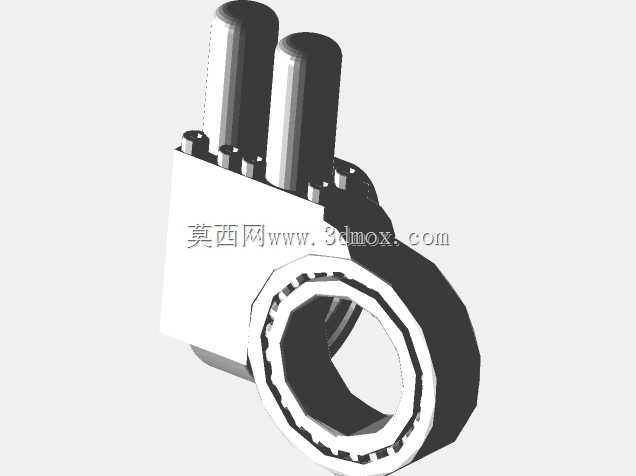

　　从结构设计思路上看，本体上的两个平行圆柱安装柱是驱动端的连接接口，柱体根部做了圆角过渡处理，避免应力集中导致的疲劳断裂，柱体端面预留的紧固孔位可以直接和驱动推杆的铰接头配合，安装时不需要额外加工定位面，两个柱体的中心距经过严格核算，刚好匹配常用的2吨级推力电动推杆的安装跨距，能保证双推杆同步动作时的推力输出平顺，不会出现卡滞或偏载问题。回转部分的内圈是和定日镜立柱的固定端连接，内圈的安装孔采用了等距圆周排布，孔位公差控制在H7级，能保证和立柱法兰对接时的同轴度，避免回转过程中出现偏心磨损。

　　从安装边界尺寸来看，这类构件的回转外圈最大外径适配120平米以下的中小型定日镜镜架，整体安装高度控制在合理范围内，不会因为支撑结构过高导致镜架整体重心上抬，降低风载下的倾覆风险。双安装柱的伸出长度经过优化，既保证了驱动推杆的摆动行程足够覆盖定日镜从水平待机到垂直追日的全角度调整范围，又不会因为柱体过长导致受力时的弯曲形变过大，柱体表面做了粗糙度处理，和铰接头配合时能增大静摩擦力，避免长期往复动作出现连接松动。

　　在实际功能实现上，这个构件集成了回转支撑、驱动连接、镜架承载三个核心功能，不需要额外搭配转接支座，能大幅降低定日镜整体的结构重量，减少场站建设时的物料成本与吊装工作量。滚道内部的密封结构采用了内嵌式防尘圈设计，能阻挡戈壁区域的沙尘进入滚道内部，延长润滑脂的更换周期，降低后期运维的频次，适配光热电站少人值守的运维需求。和常规的分体式回转支撑加驱动支架的方案相比，一体化结构的装配累计公差更小，定日镜的追日角度控制精度能提升15%左右，有效降低镜面反射光线的逸散损失，提升光热电站的整体发电效率。

　　针对不同场站的安装需求，这个构件的安装孔位还预留了一定的适配余量，既可以适配螺栓连接的快装式镜架，也可以适配焊接连接的固定式镜架，双柱结构的设计也支持单驱动备份方案，当其中一个驱动推杆出现故障时，另一个推杆可以临时支撑镜架回到安全避风位置，避免镜面被强风损毁。在结构强度校核阶段，设计人员针对12级强风的极端工况做了有限元仿真，构件的最大应力出现在双柱根部与本体的连接位置，通过圆角过渡和局部加厚处理，该位置的安全系数达到了3.5以上，完全满足户外25年使用寿命的设计要求。
