小型深沟滚珠轴承组件结构设计

　　在各类旋转传动机构中，这类小型滚珠轴承是应用覆盖范围极广的基础支撑部件，从民用小家电的电机输出端，到小型自动化设备的传动轴系，再到教学演示用的机械传动实训台，都能见到同结构轴承的身影。它的核心作用是为旋转轴提供径向支撑，同时承受一定数值的轴向载荷，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，减少配合面的磨损速率，延长整套传动机构的维护周期。

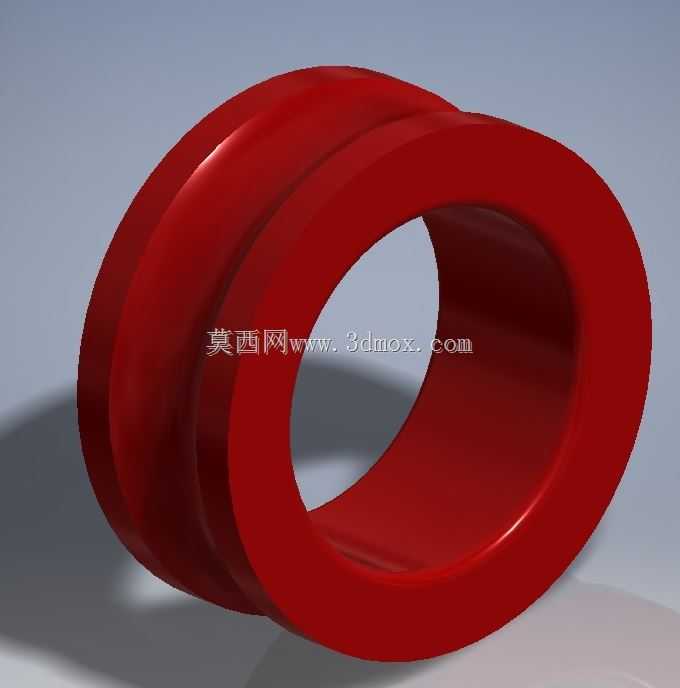

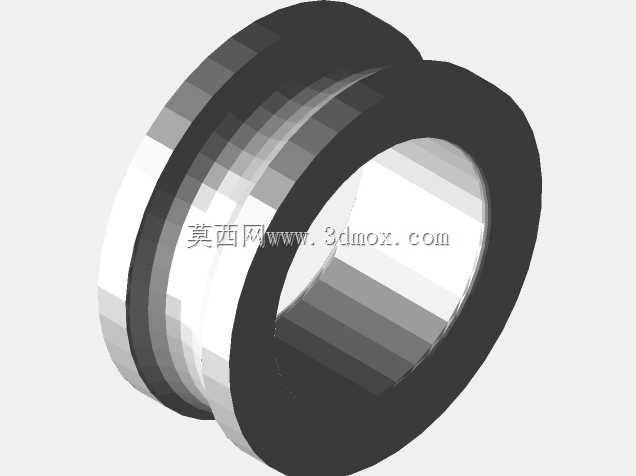

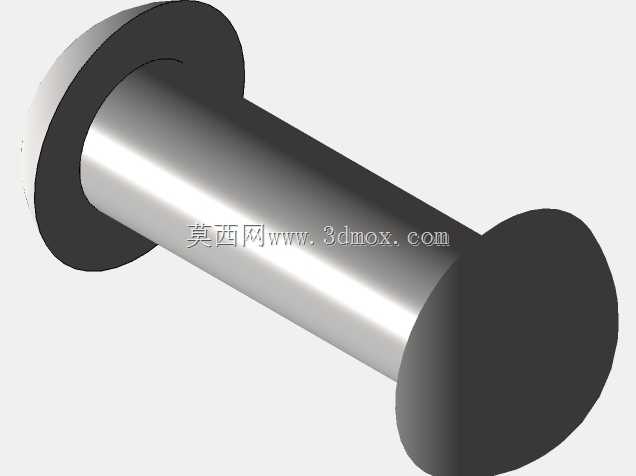

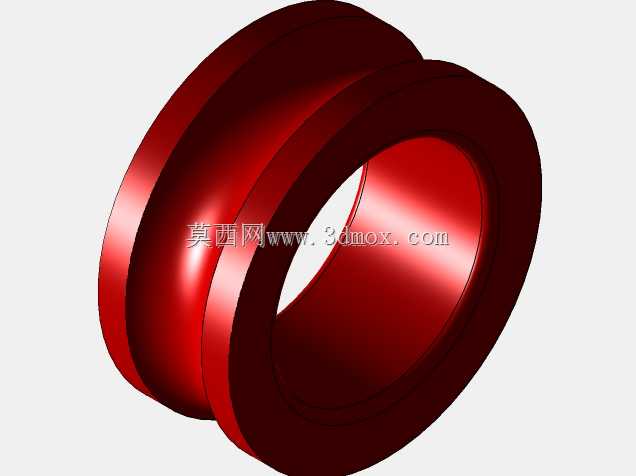

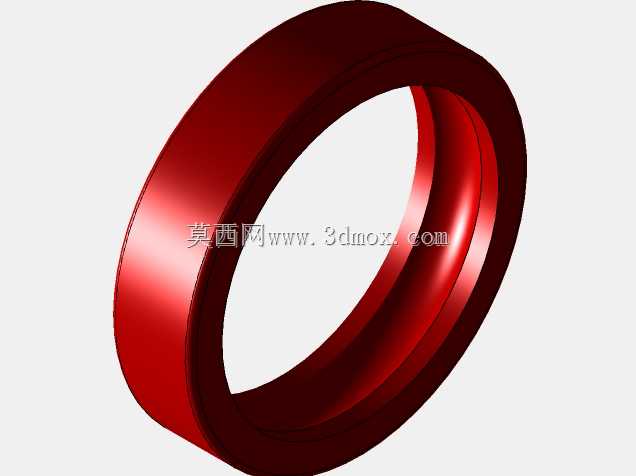

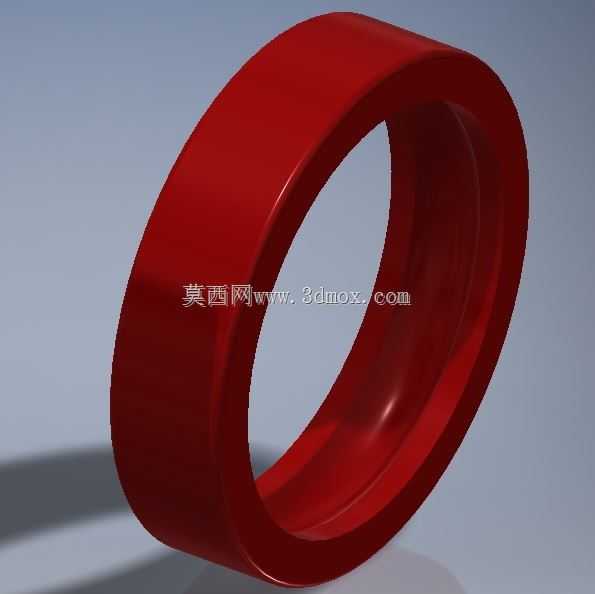

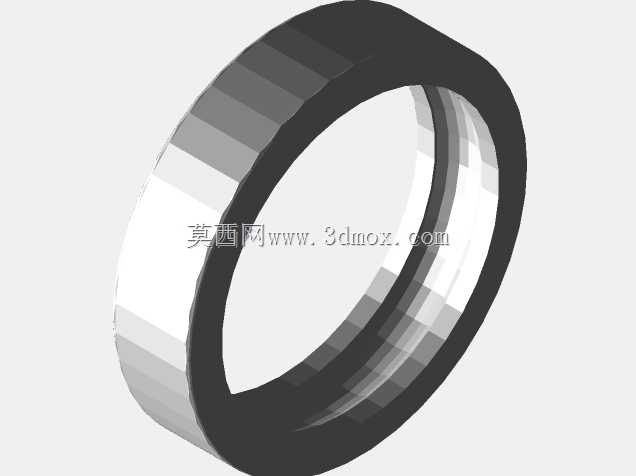

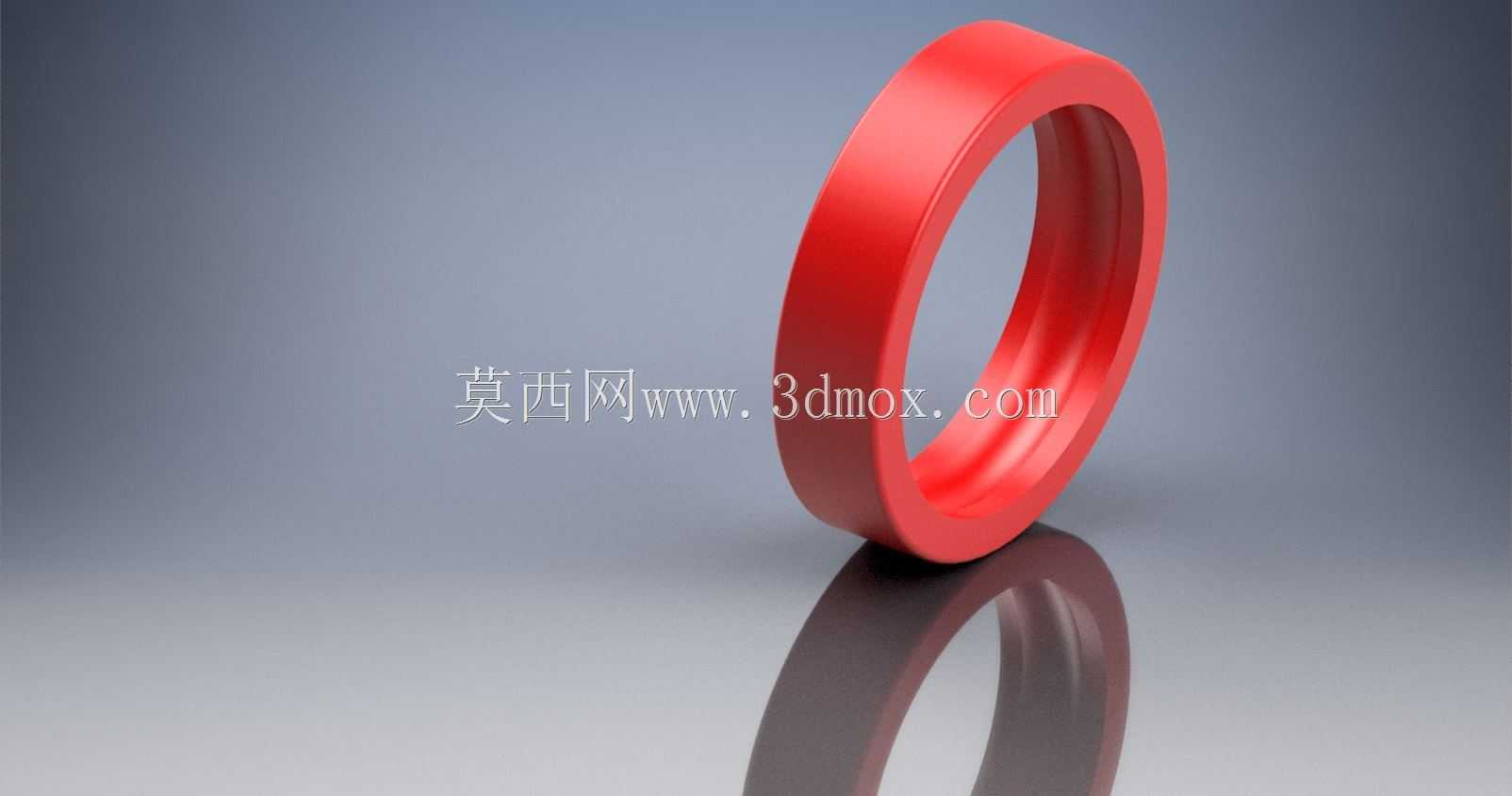

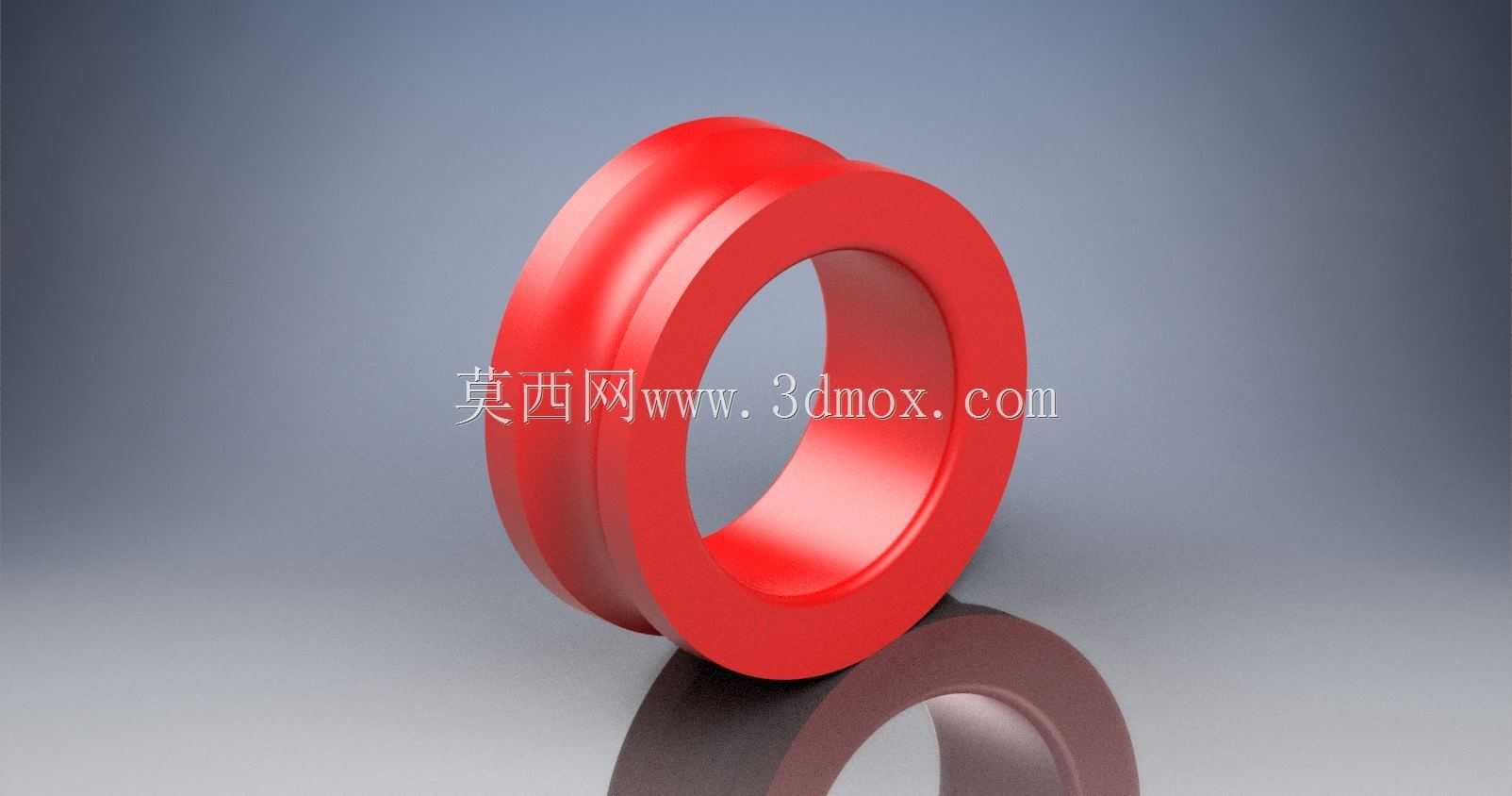

　　这套轴承组件共包含五个独立装配单元，分别是内圈、外圈、滚动钢珠、保持架以及配套的密封结构。内圈与旋转轴采用过盈配合安装，安装时需要根据轴的公差等级选择合适的压装工艺，避免敲击内圈滚道导致滚道变形影响运转精度；外圈与轴承座孔采用过渡配合，既保证外圈在支撑孔内不会出现周向转动，也方便后续维护时的拆卸更换。滚道的曲率设计经过反复校核，滚道圆弧半径略大于钢珠半径，保证钢珠与滚道之间为点接触状态，在额定载荷下接触应力控制在材料许用范围内，同时预留合适的接触变形量，避免高速运转时出现钢珠卡滞的问题。

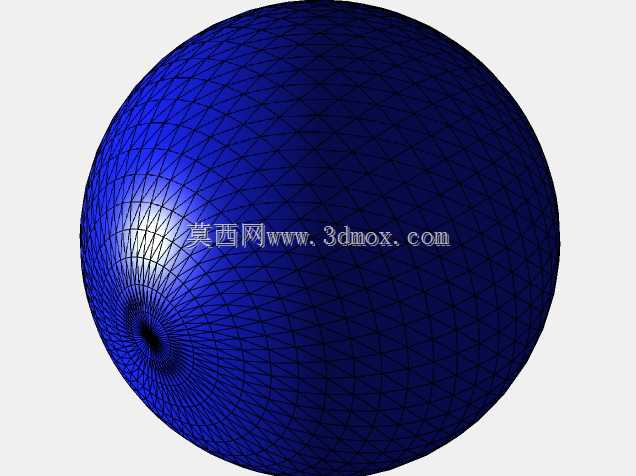

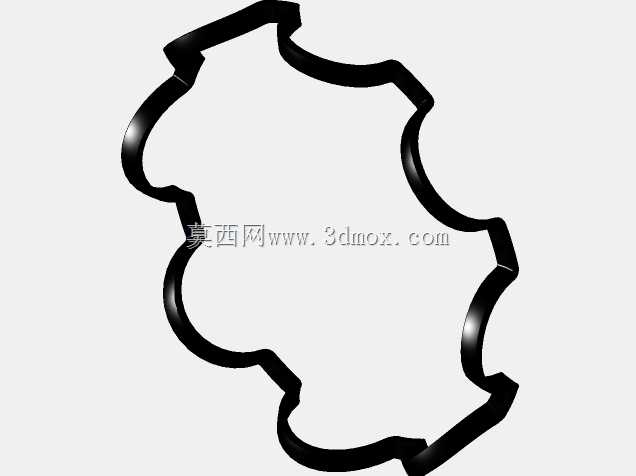

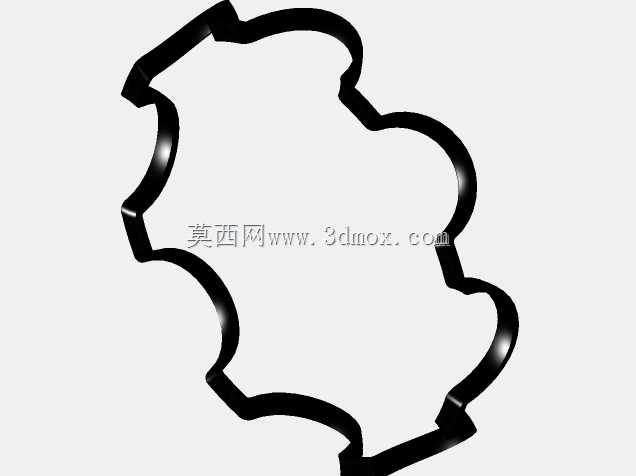

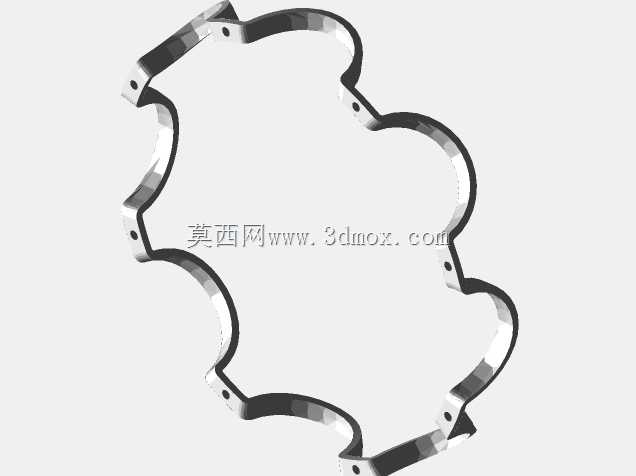

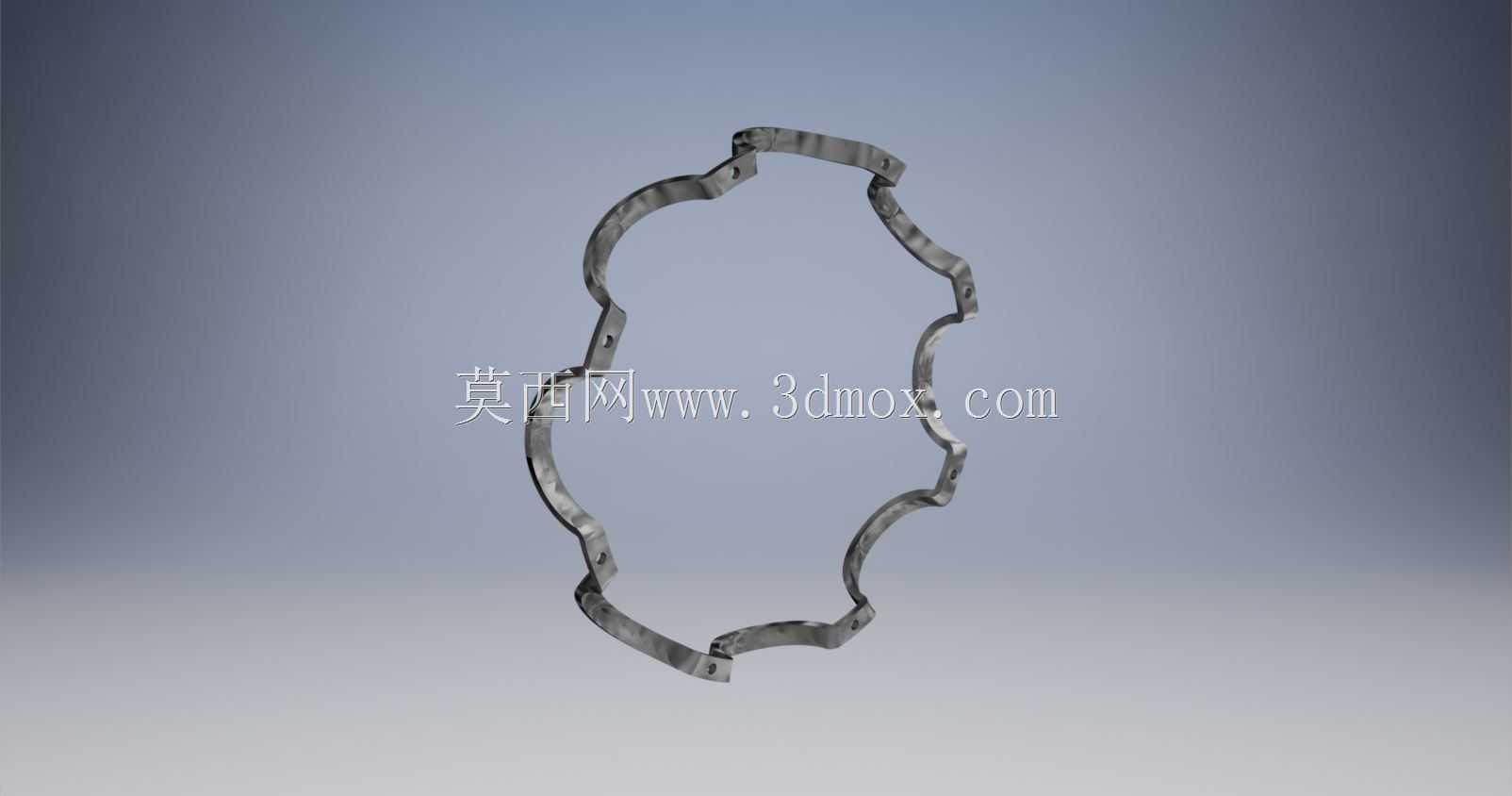

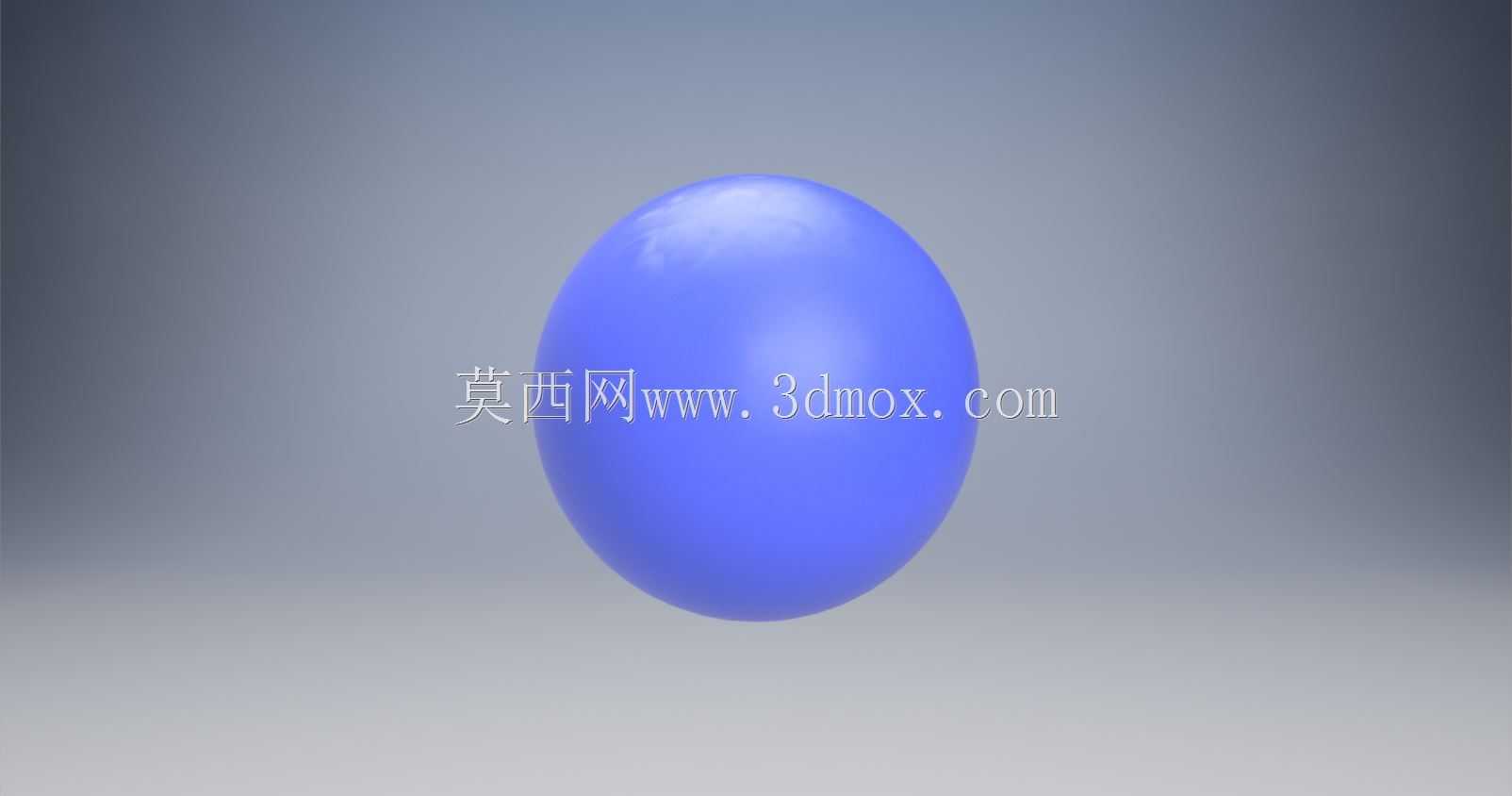

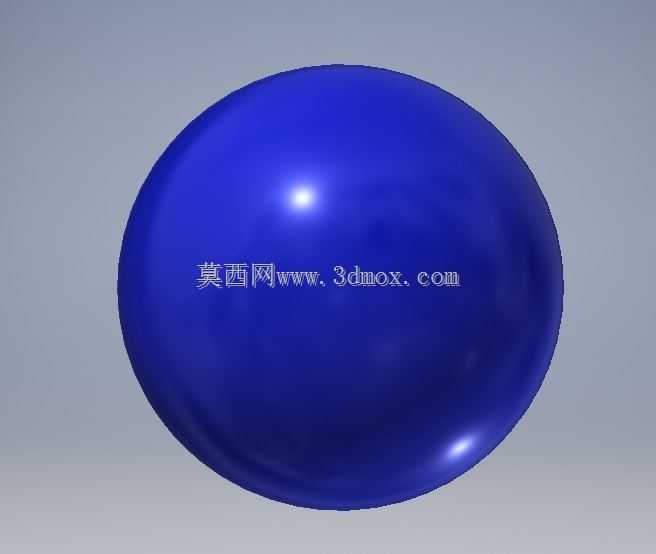

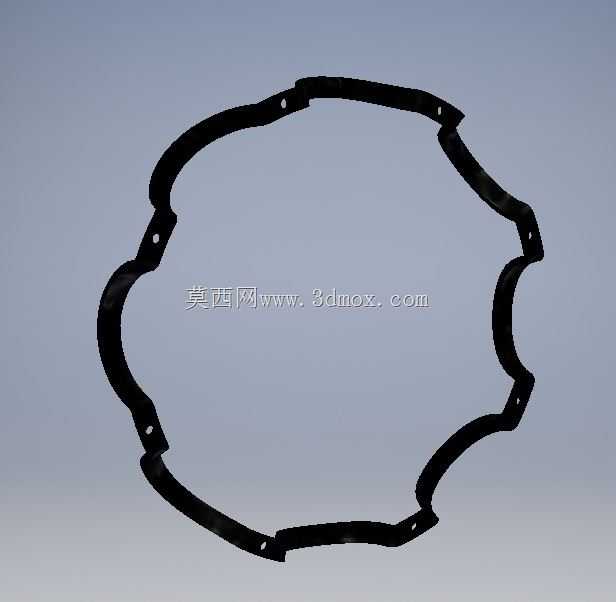

　　保持架采用兜孔式结构，每个兜孔对应一颗钢珠，将所有钢珠均匀分隔在滚道圆周方向，避免钢珠之间直接接触产生额外摩擦与碰撞噪音，同时引导钢珠在滚道内顺畅滚动。设计过程中需要严格控制钢珠的分组公差，同一套轴承内的所有钢珠直径差控制在微米级，避免运转过程中出现载荷集中在单颗钢珠上的情况，防止局部应力过大导致钢珠或滚道出现点蚀失效。

　　从安装边界来看，这类小型轴承的轴向定位通常采用轴用弹性挡圈与孔用弹性挡圈配合的方式，不需要额外设计复杂的定位台阶，能够有效简化轴系与轴承座的结构设计，降低整体加工成本。在常规工况下，轴承的润滑采用脂润滑方式，填充的润滑脂量控制在轴承内部空腔的三分之一到二分之一之间，过量填充润滑脂反而会增大运转阻力，导致轴承温升过高。密封结构采用接触式橡胶密封圈，能够阻挡外界的粉尘、碎屑进入轴承滚道内部，同时防止内部润滑脂泄漏，适合在开放式的普通工况下使用，不需要额外配置复杂的密封防护组件。

　　在实际选型应用时，需要先核算轴系的径向载荷与轴向载荷数值，核对轴承的额定动载荷与额定静载荷是否满足工况要求，同时根据轴的最高运转转速核对轴承的极限转速参数，避免超转速运行导致轴承提前失效。建模过程中对所有配合面的公差带做了明确标注，内圈与轴的配合公差选取k6等级，外圈与座孔的配合公差选取H7等级，能够满足绝大多数中小型传动设备的装配精度要求。滚道的表面粗糙度要求控制在Ra0.8以下，降低钢珠滚动过程中的摩擦阻力，钢珠的表面粗糙度要求更高，达到Ra0.2以下，保证运转过程的平稳性，减少运行噪音。

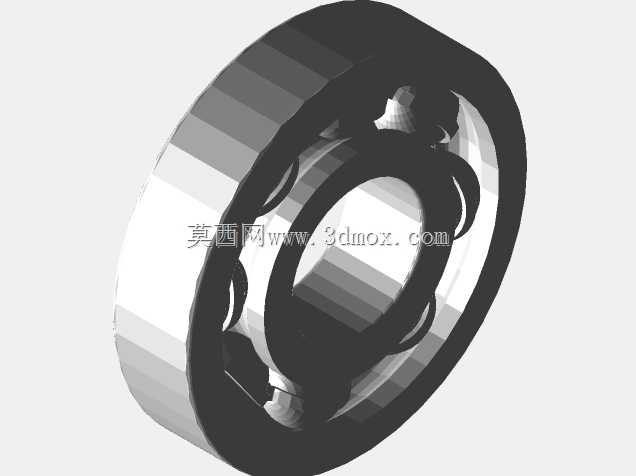

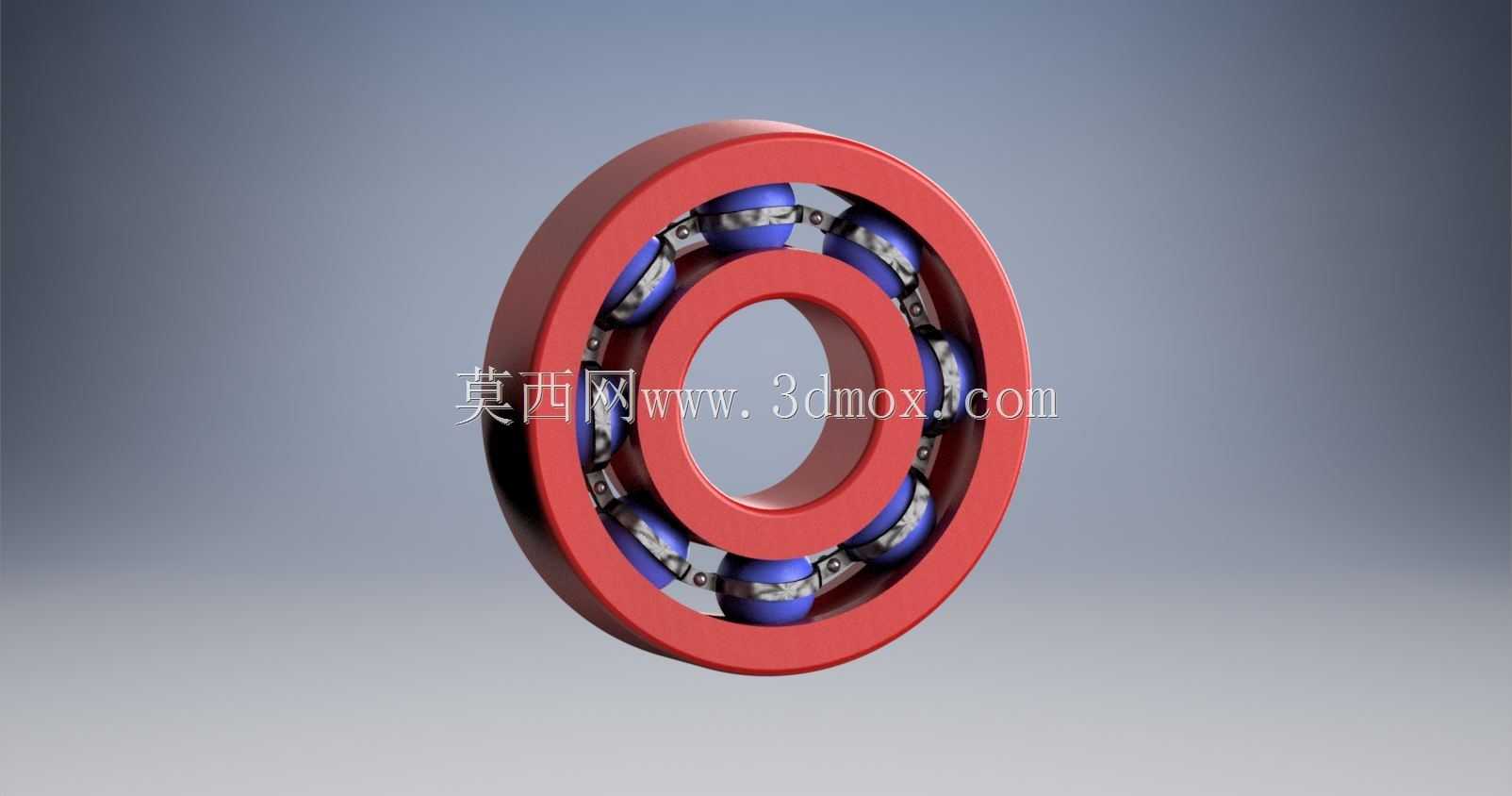

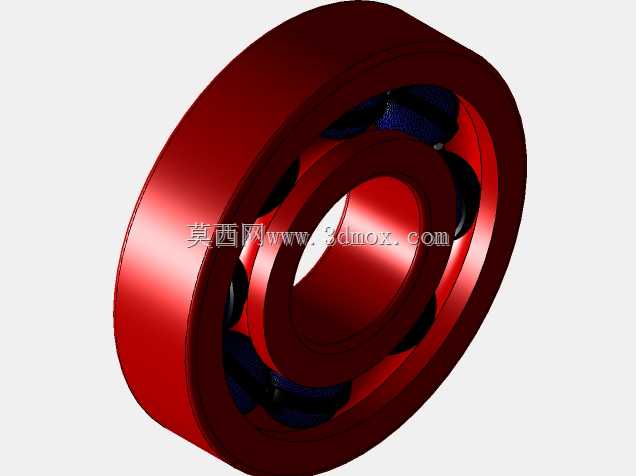

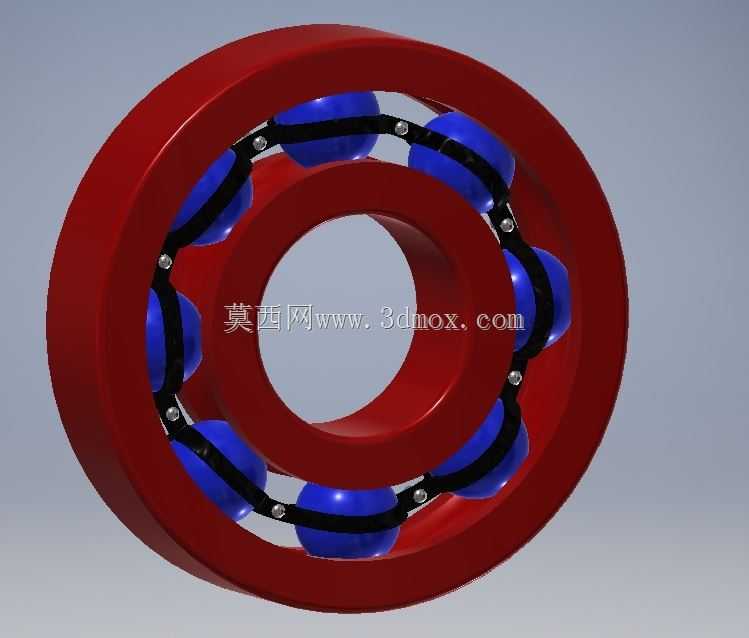

　　这套组件的结构完全符合通用滚动轴承的尺寸规范，可以直接与同规格的标准轴承互换使用，既可以用于实际设备的装配，也可以作为机械设计教学过程中的演示案例，帮助初学者理解滚动轴承的内部结构、装配关系以及工作原理。渲染版本的模型清晰展示了各部件的材质区分，内圈外圈采用轴承钢材质呈现金属哑光质感，保持架采用工程尼龙材质，钢珠呈现高光亮面的金属质感，密封橡胶圈呈现红色橡胶质感，能够直观区分不同部件的功能与材质差异；无渲染版本的模型保留了所有结构细节与配合尺寸，适合用于装配干涉检查、运动仿真分析以及工程图导出。在做轴系结构设计时，这类小型轴承的选型优先级很高，因为它的供应链成熟，采购成本低，维护更换方便，不需要定制特殊规格，能够有效缩短设备的研发与生产周期。
