镂空减重型桁架翼缘结构件设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:496775
  • 镂空减重型桁架翼缘结构件设计
  • 镂空减重型桁架翼缘结构件设计
  • 镂空减重型桁架翼缘结构件设计
  • 镂空减重型桁架翼缘结构件设计

  在桁架类承载结构的设计场景中,翼缘构件作为桁架上下弦的核心受力组成部分,直接决定了整段桁架的抗弯承载能力与整体结构刚度,这类构件广泛应用在轻量化桁架机械手主梁、自动化输送线桁架导轨支撑、高空作业平台桁架臂、装配式建筑临时桁架支撑等场景中,不同场景下对翼缘的自重、刚度、安装适配性都有差异化的要求。这款桁架翼缘采用了等距三角镂空的结构设计思路,在初始设计阶段,首先要明确翼缘的受力边界:作为桁架弦杆的组成部分,翼缘主要承受纵向的压应力与整体桁架受弯带来的拉压交变载荷,传统实心矩形截面翼缘虽然刚度充足,但自重偏大,会增加桁架整体的载荷负担,尤其是在长跨度桁架、移动类桁架设备中,过大的自重会提升驱动端的负载要求,

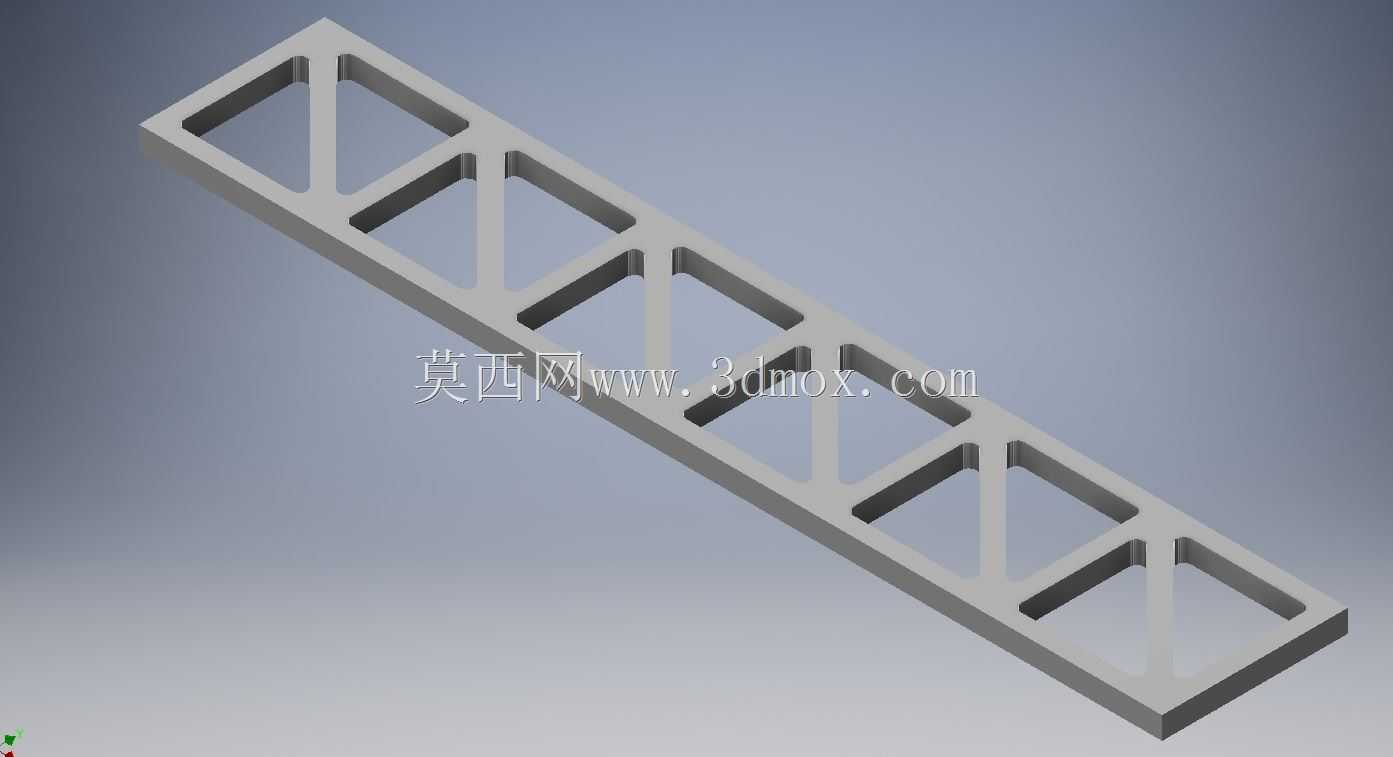

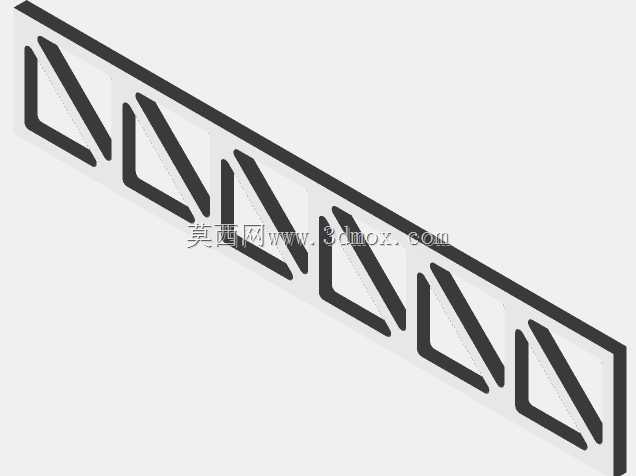

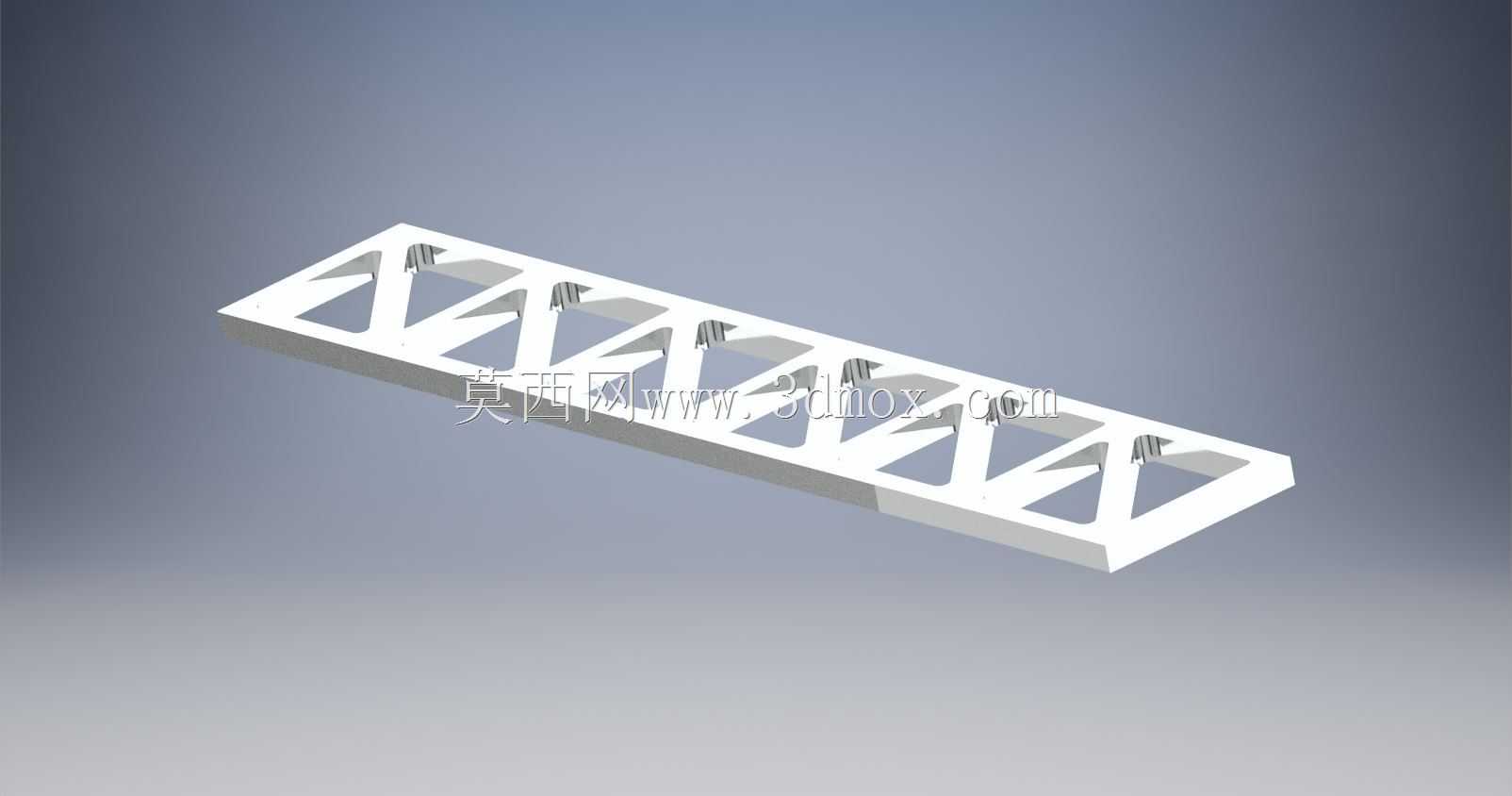

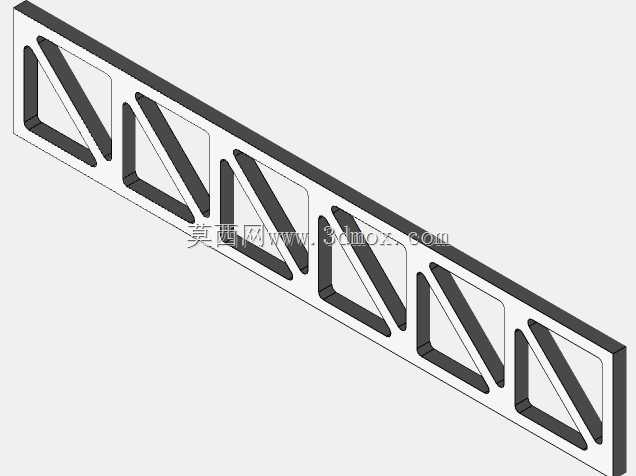

  也会增加支撑立柱的载荷冗余设计成本。设计过程中首先确定翼缘的基础截面为等厚度矩形长条结构,沿长度方向等距开设三角形镂空孔,镂空孔的斜边沿翼缘纵向45度方向排布,这种排布方式可以让镂空后的剩余筋条沿主应力方向传递载荷,避免出现应力集中的直角薄弱区域,同时三角结构本身具备良好的结构稳定性,不会因为开设镂空孔导致翼缘的纵向抗弯刚度出现大幅下降。在安装边界的设计上,翼缘的上下平面保持完整的平面度要求,作为与桁架腹杆、上侧安装导轨或者踏板的贴合基准面,每段镂空筋条的交接位置预留了统一规格的安装孔位,这些孔位可以直接适配标准螺栓连接,不需要额外在现场进行钻孔加工,翼缘的两端采用平齐的端面设计,多段翼缘拼接时可以直接端面对接,

  通过拼接板连接即可实现长距离桁架的连续组装,不需要额外设计复杂的对接接头。从实际使用的角度来看,这种镂空设计相比同截面尺寸的实心翼缘,自重可以降低40%以上,同时纵向刚度保留率可以达到实心结构的85%以上,完全满足多数中轻载桁架的使用要求,镂空区域还可以作为桁架内部线缆、气路管线的穿设通道,不需要额外在桁架上设计管线拖链或者走线架,进一步压缩整台设备的结构空间与制造成本。在建模过程中,需要重点控制镂空孔的圆角过渡,所有筋条交接位置都设置了统一的内圆角,避免载荷作用下出现应力集中导致的筋条开裂,翼缘的厚度根据承载需求可以做参数化调整,镂空孔的间距也可以根据不同跨度的桁架做等比例缩放,适配不同的载荷等级要求。

  这类翼缘构件通常采用铝合金挤压成型或者钢板激光切割焊接成型,加工过程中镂空结构不需要额外的复杂工序,激光切割可以一次成型所有镂空轮廓,加工效率高,批量生产成本可控。在实际选型应用时,需要根据桁架的跨度、上部承载的设备重量、移动工况下的动载系数,核算翼缘的截面惯性矩,确保在额定载荷下翼缘的绕度值控制在允许范围内,避免因为刚度过低导致桁架运行过程中出现抖动,影响上部搭载设备的运行精度,比如搭载直线导轨的桁架机械手场景,翼缘的安装平面平面度需要控制在每米0.1mm以内,拼接位置的阶差不超过0.05mm,才能保证导轨运行的平顺性,这款翼缘的上下平面预留了足够的加工余量,成型后可以通过平面铣加工保证平面度要求,适配高精度安装场景的需求。
