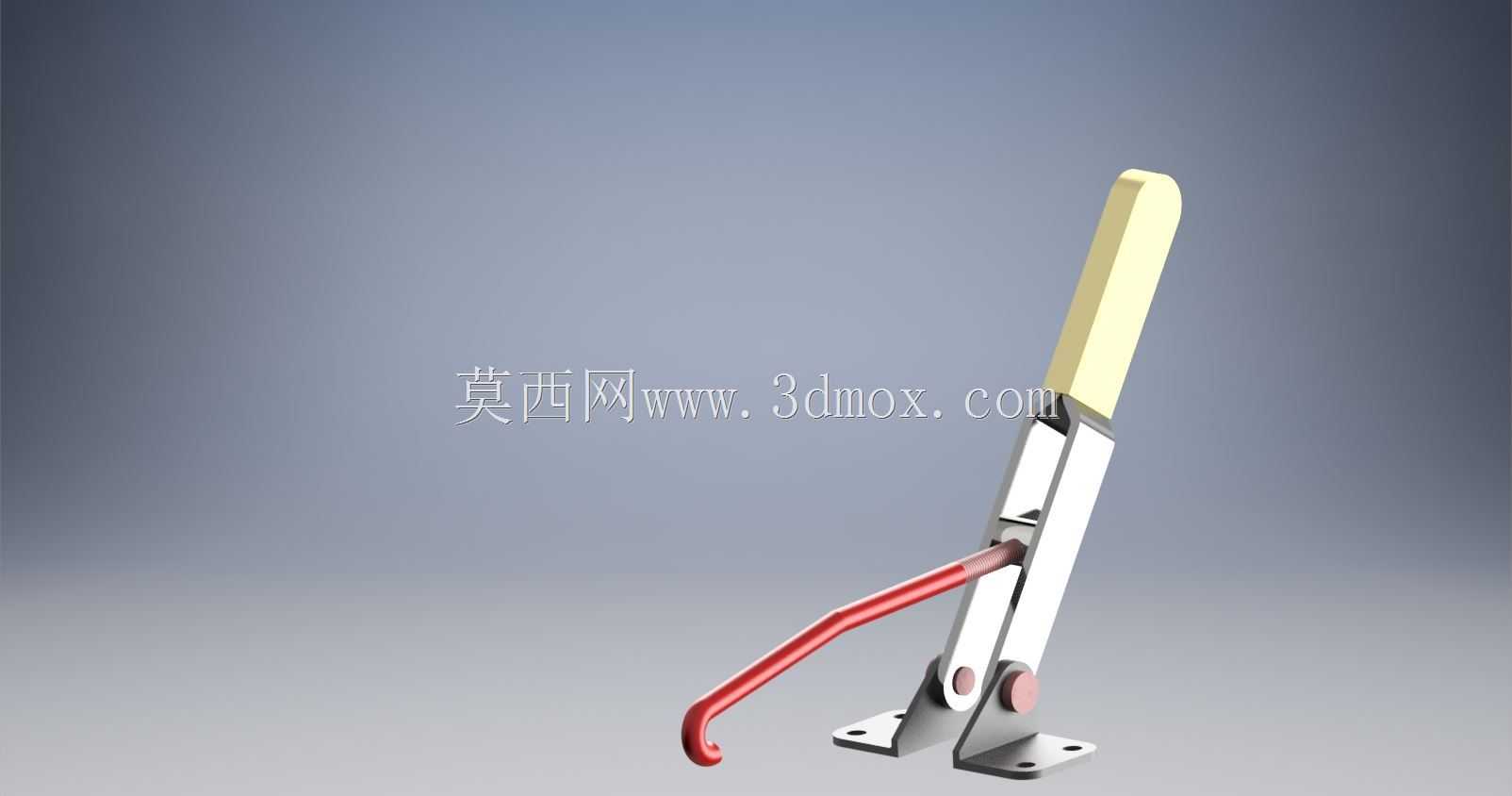

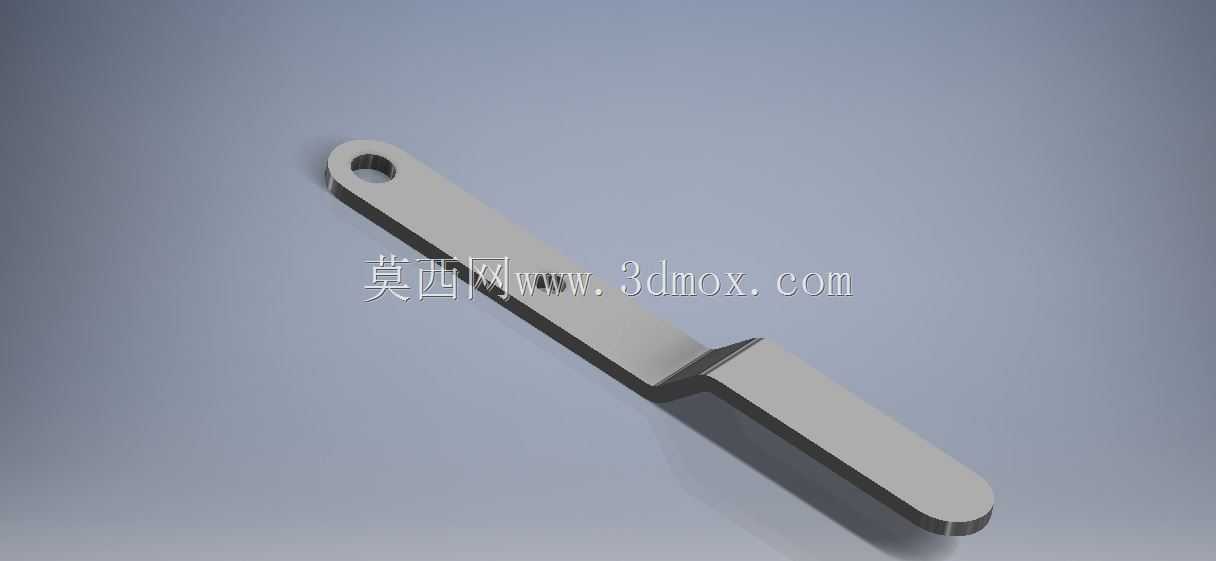

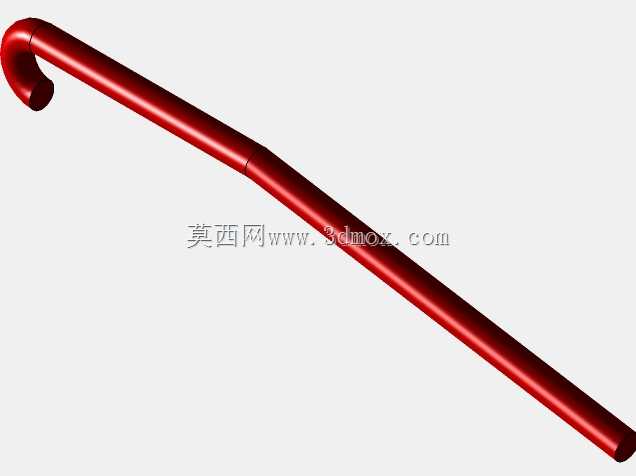

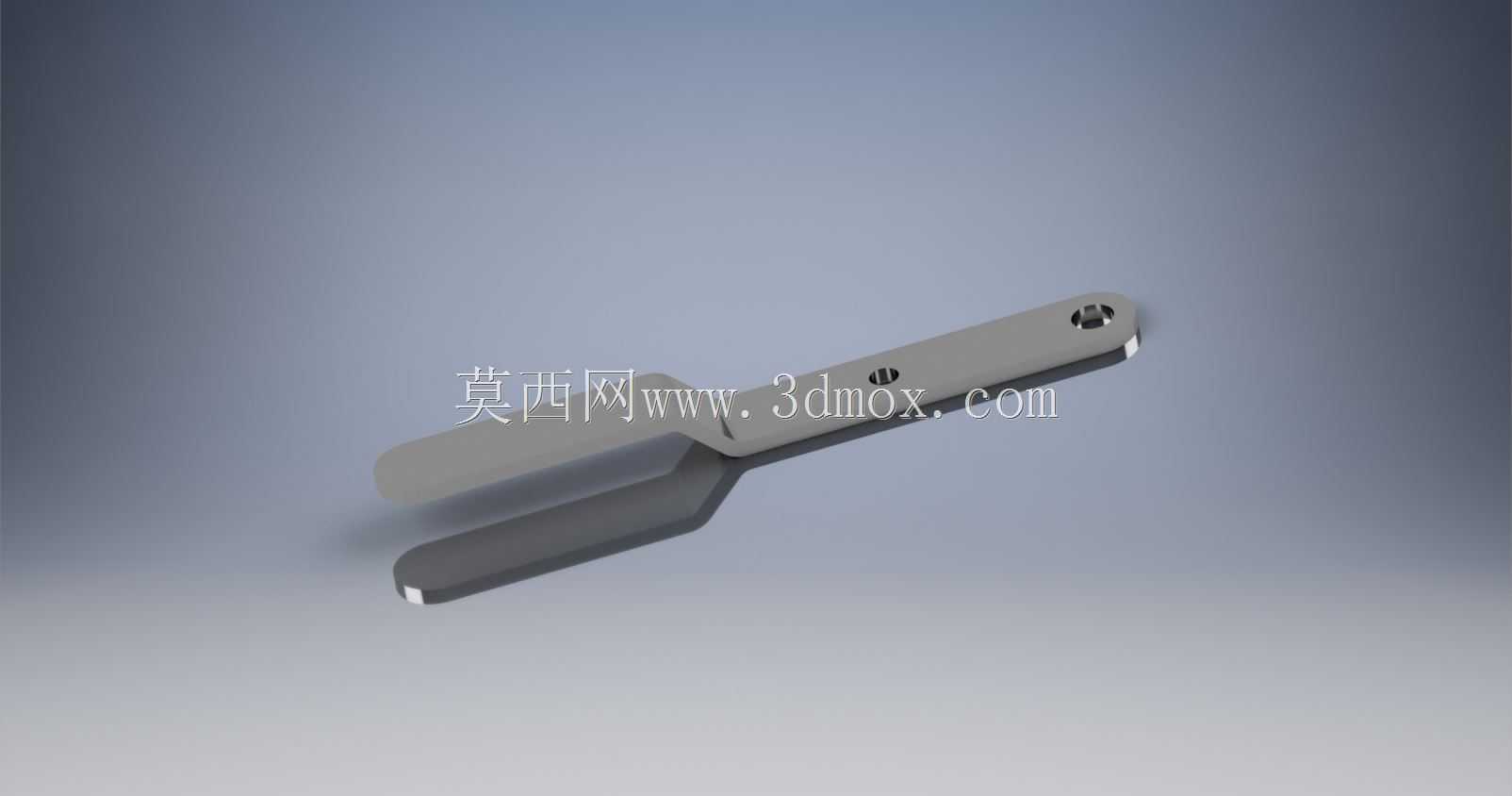

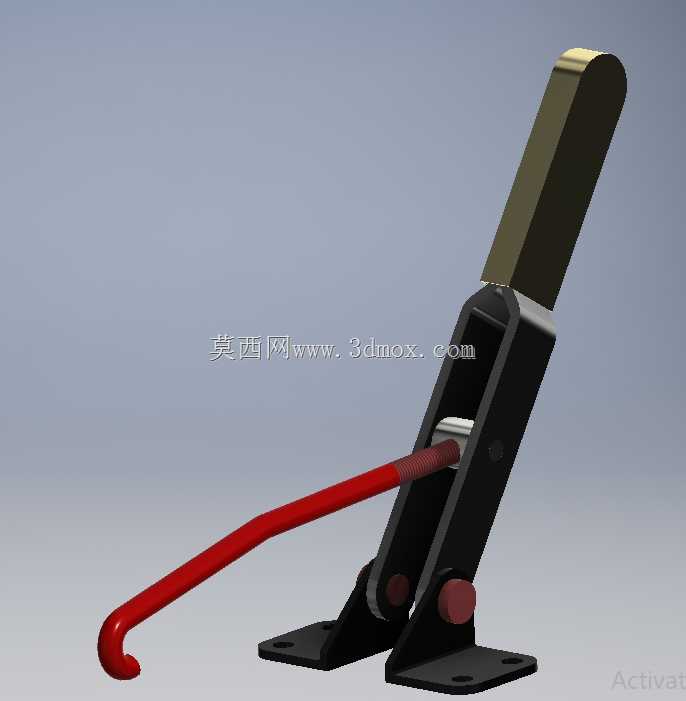

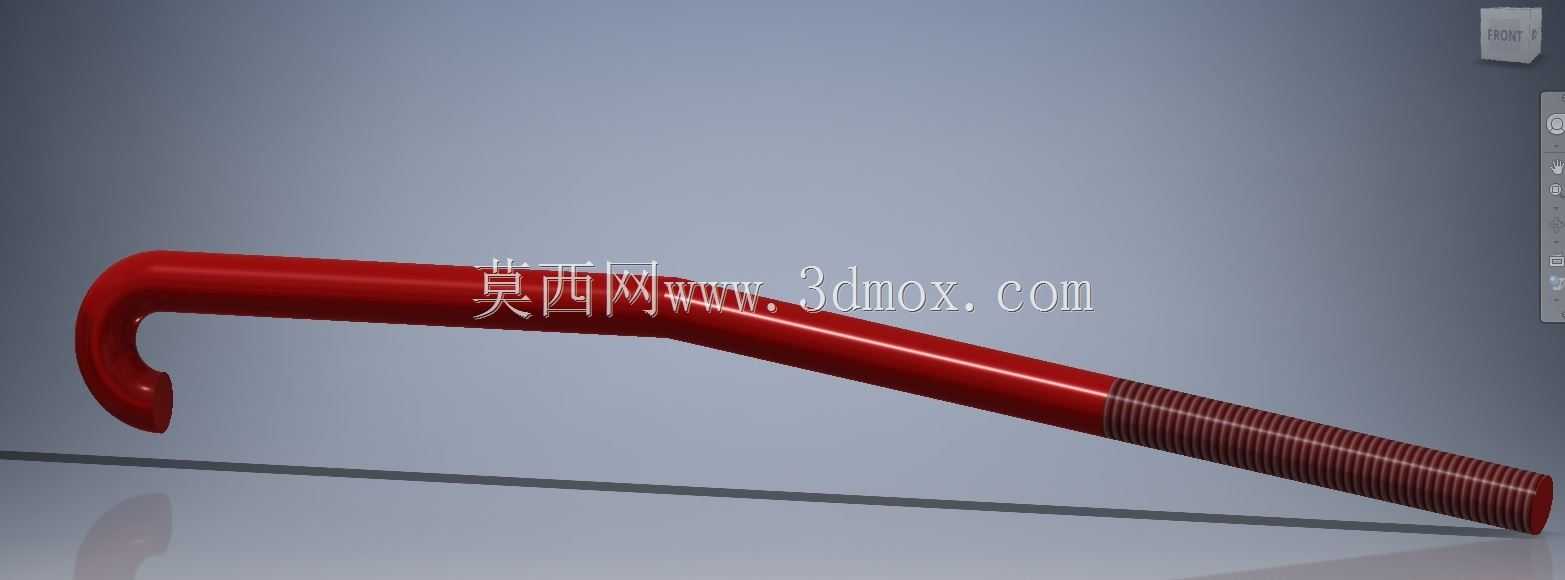

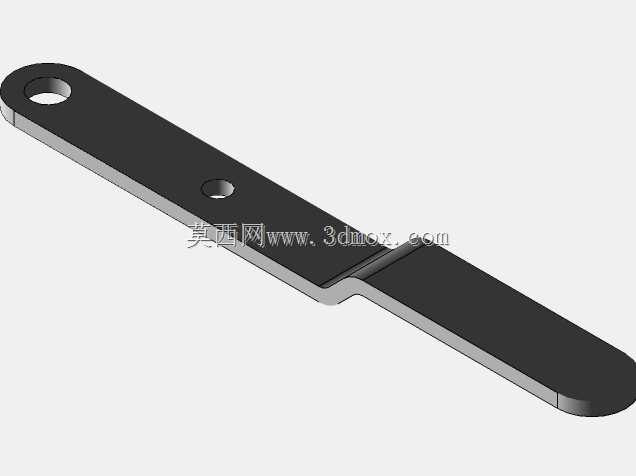

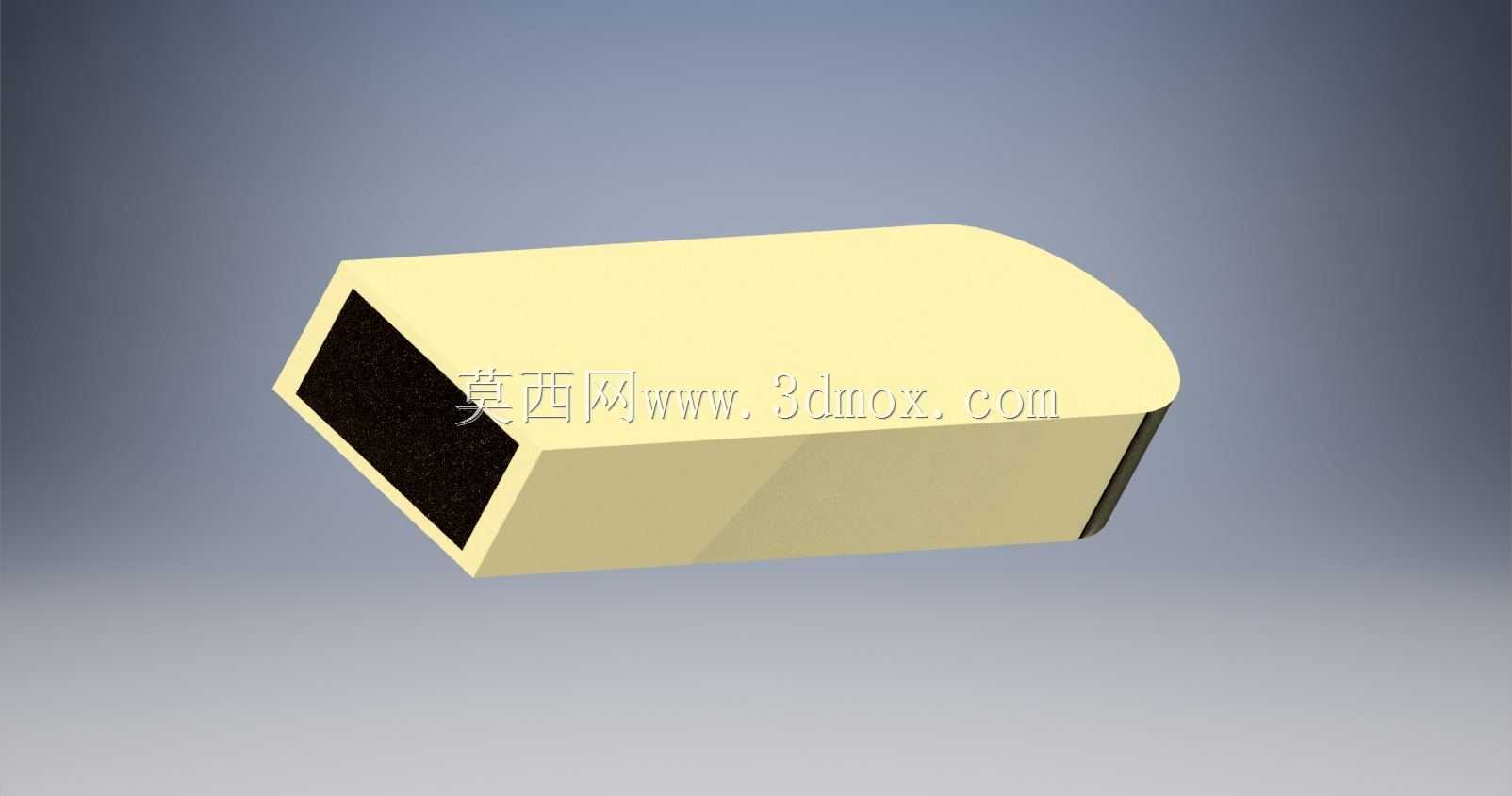

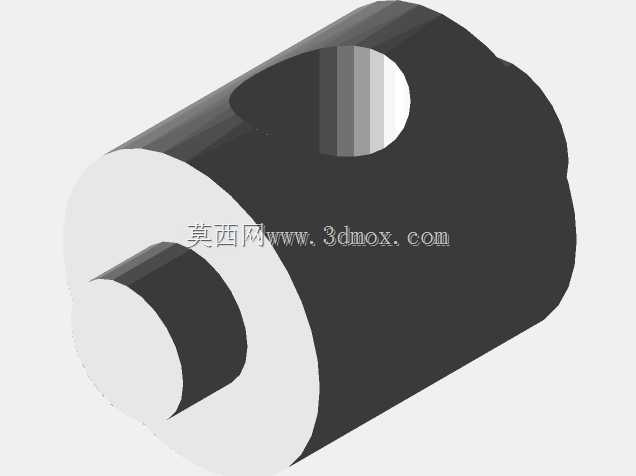

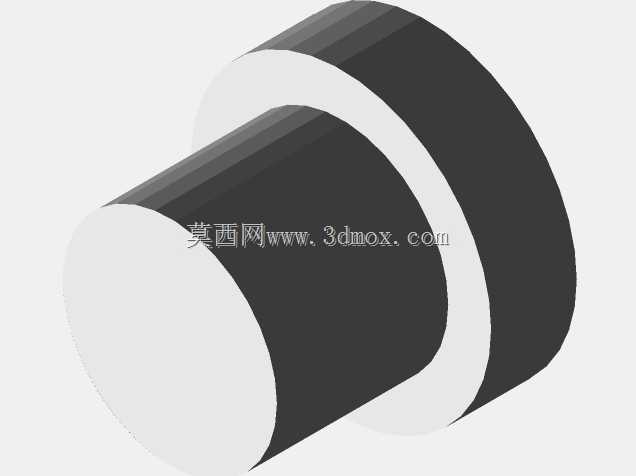

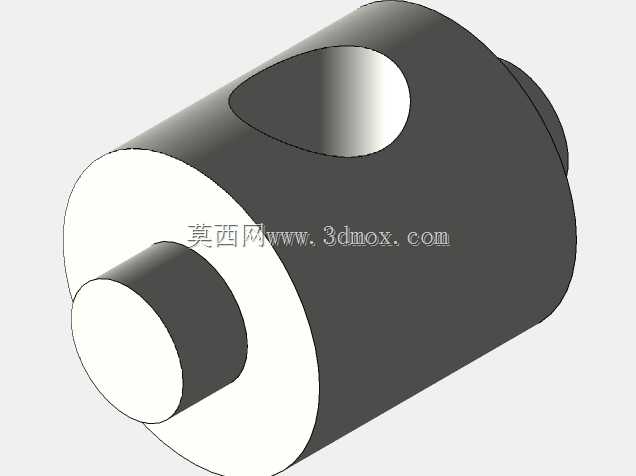

该杠杆组件属于手动操作类机械执行部件,核心应用场景覆盖小型工装夹具的快速锁紧、非标设备的手动档位切换、教学实验台的机械力传导演示、小型输送线的侧边定位挡块触发等场景,在没有气动、液压动力源的简易工位上,这类纯机械结构的杠杆组件依靠人力输入就能实现稳定的力放大与行程转换,可靠性远高于带电子元件的触发机构,不会因为断电、气源压力波动出现功能失效的问题。从功能特性来看,这套组件采用双杠杆联动的结构逻辑,长直操作手柄负责接收人力输入,通过铰接轴将力传导至下方的弯形执行杆,弯形执行杆末端的弯钩结构可以直接勾住待固定工件的挂点,或是推动定位销完成工位锁止,整套力传导路径的杠杆比经过匹配设计,普通人施加在手柄顶端150N左右的握力,

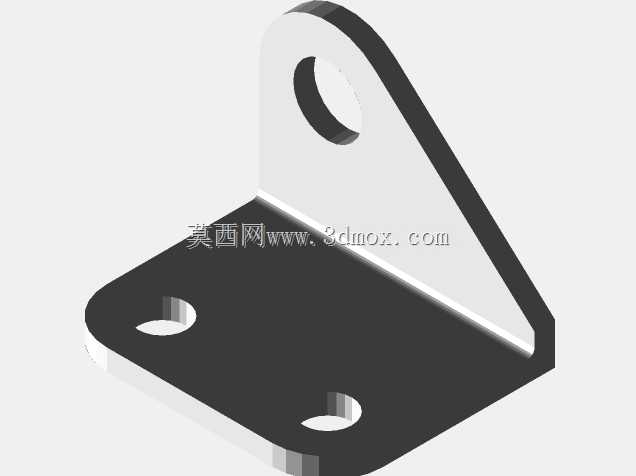

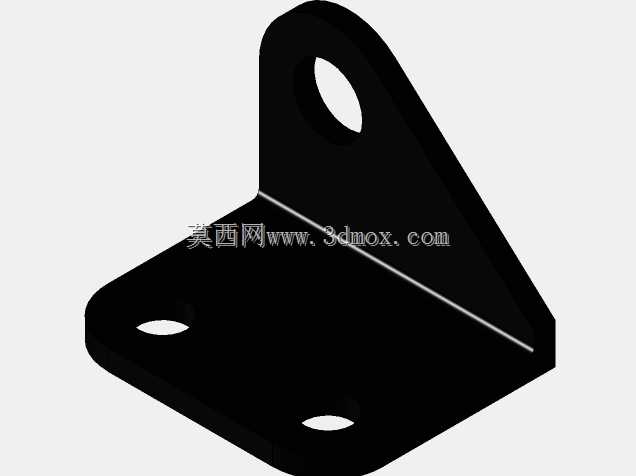

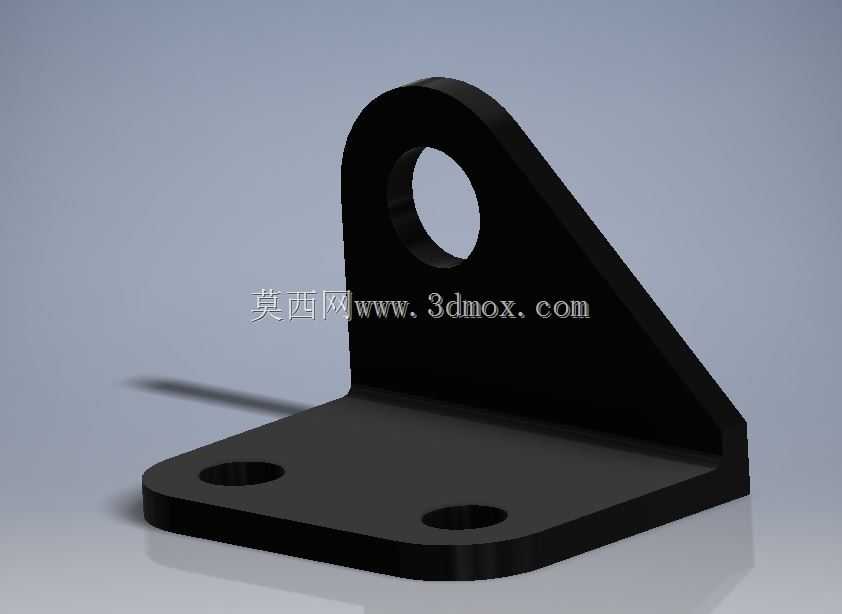

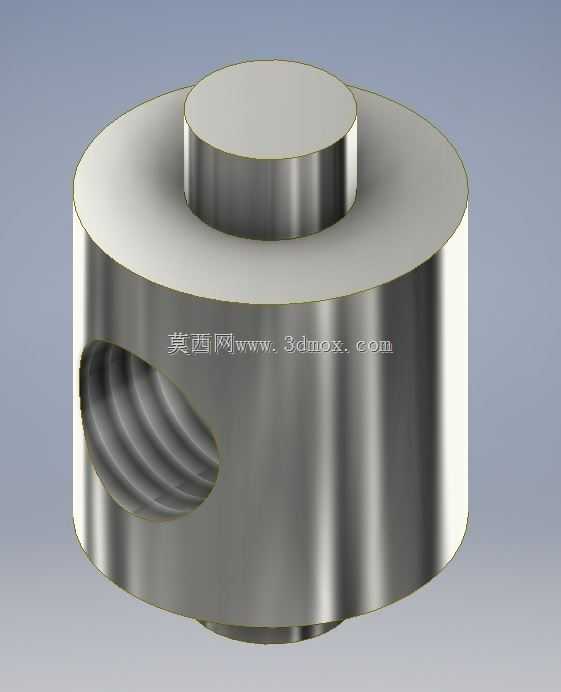

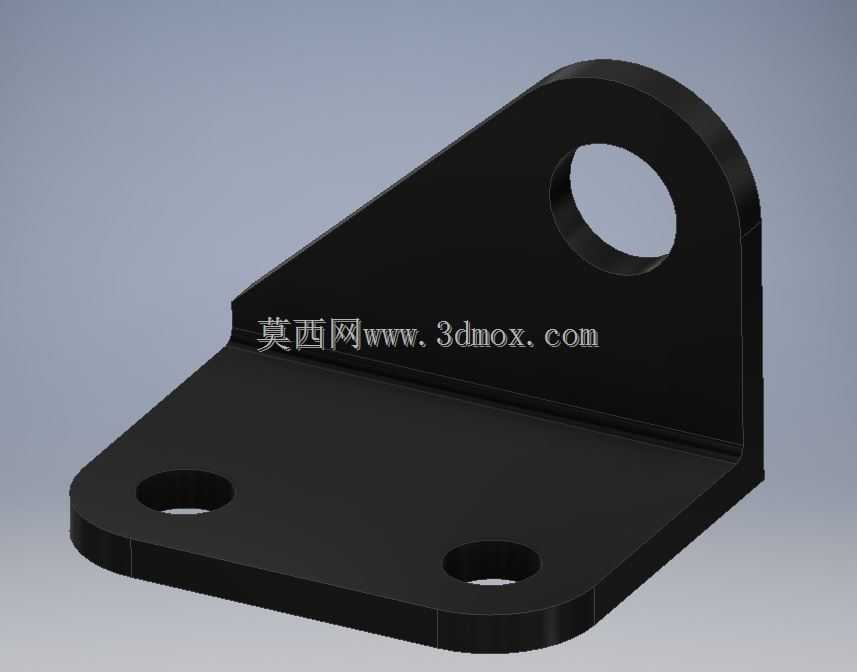

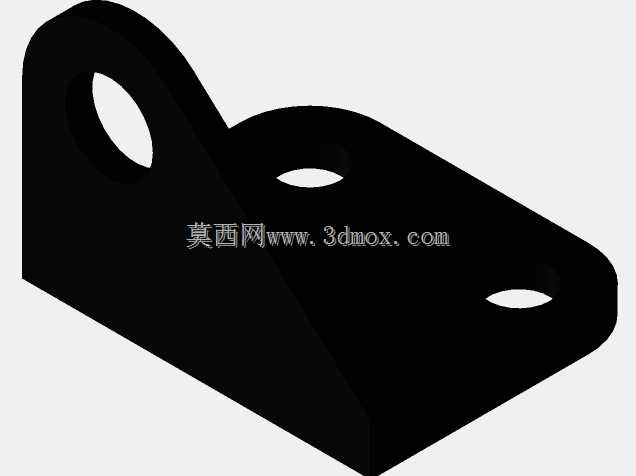

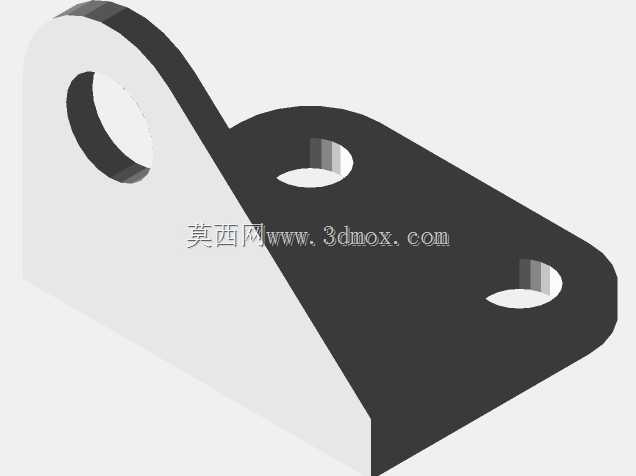

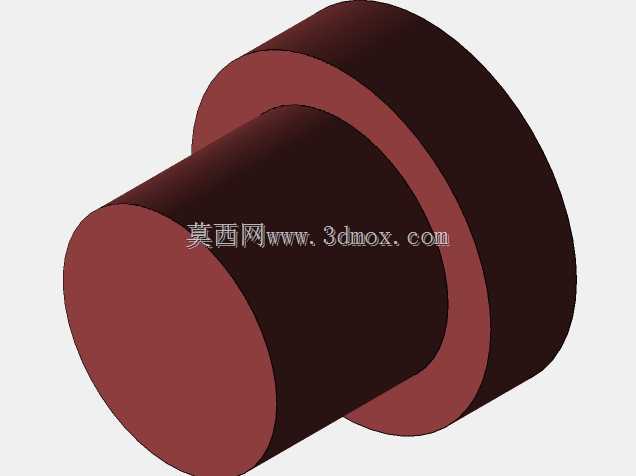

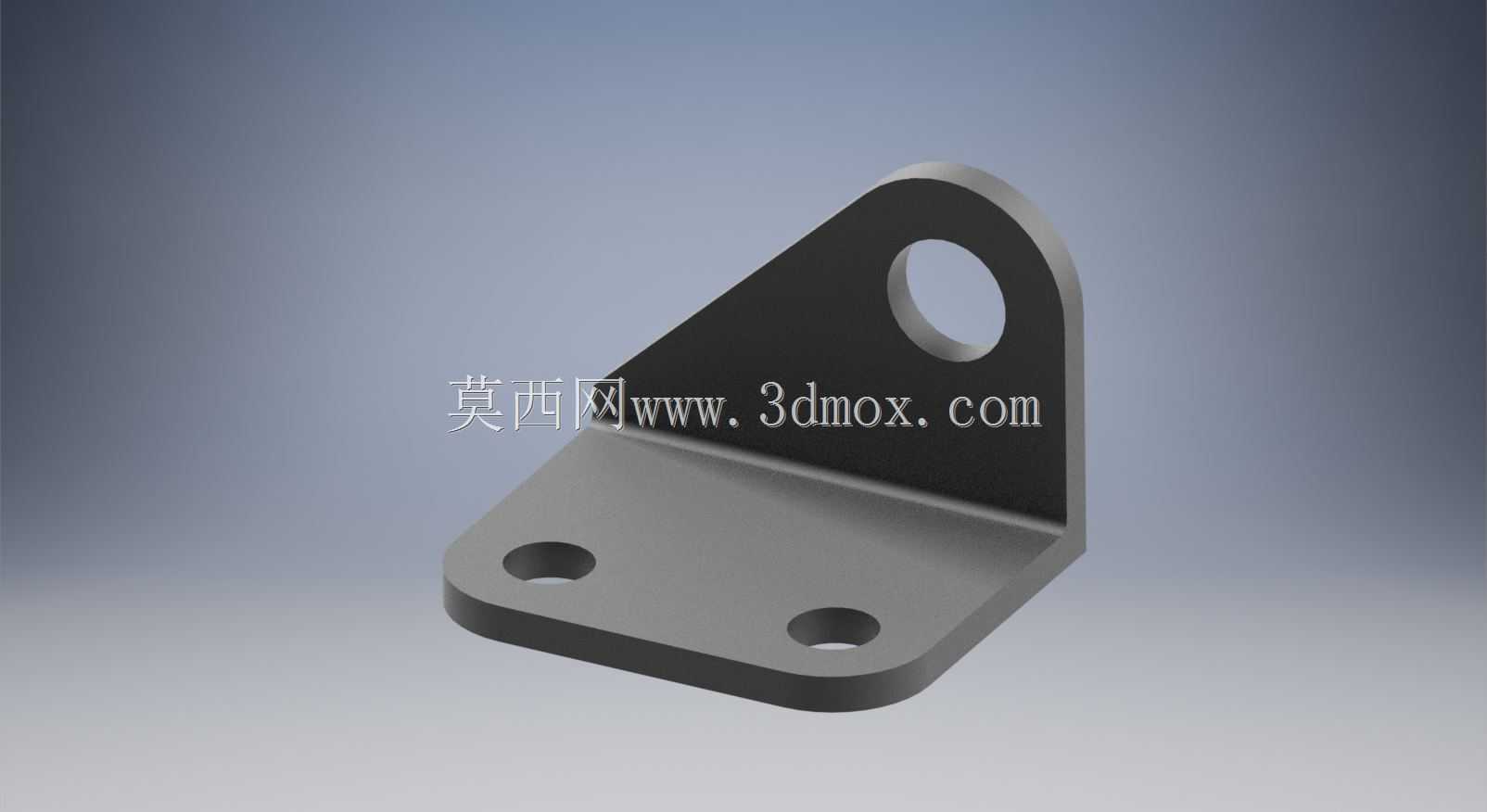

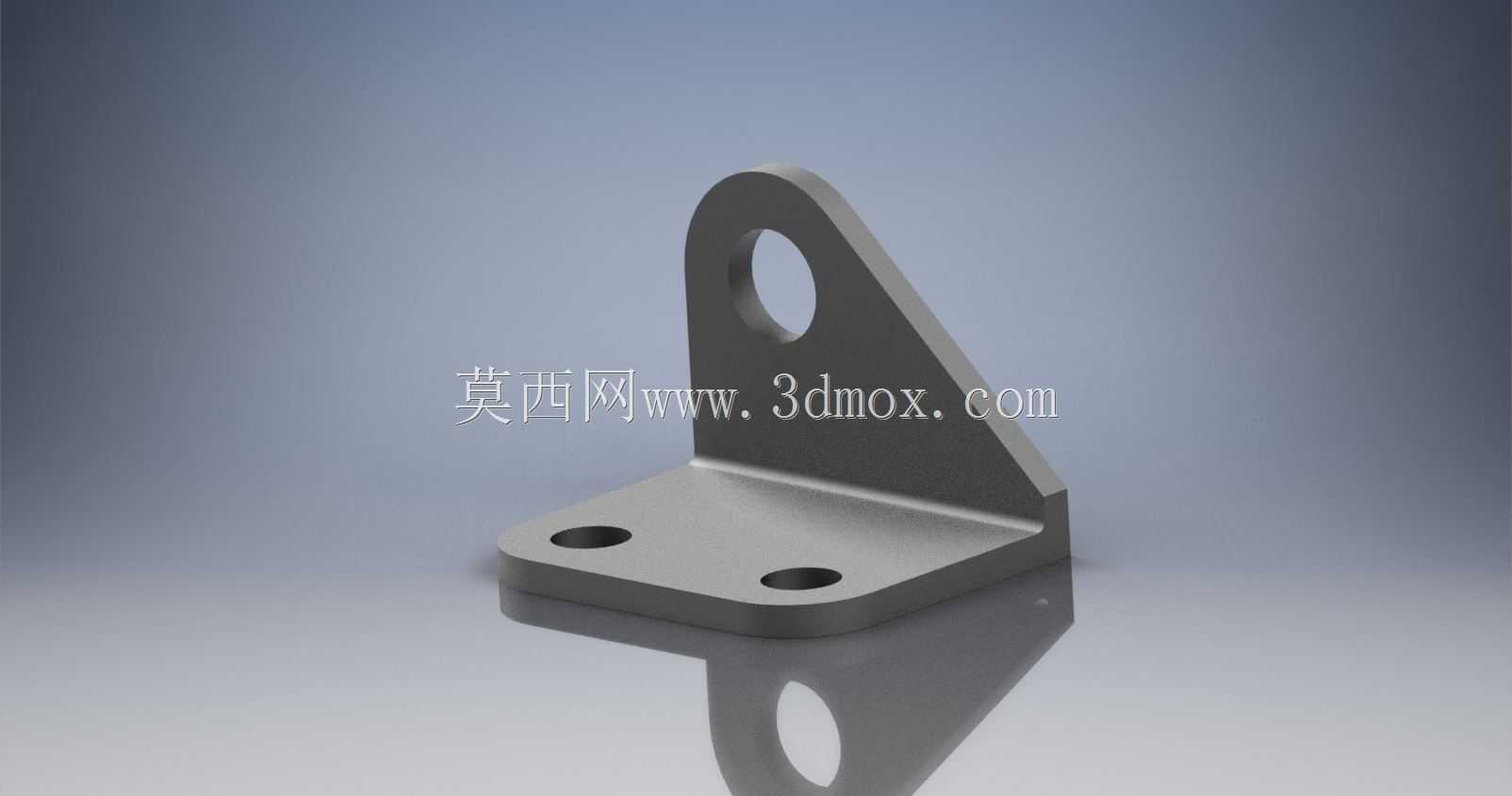

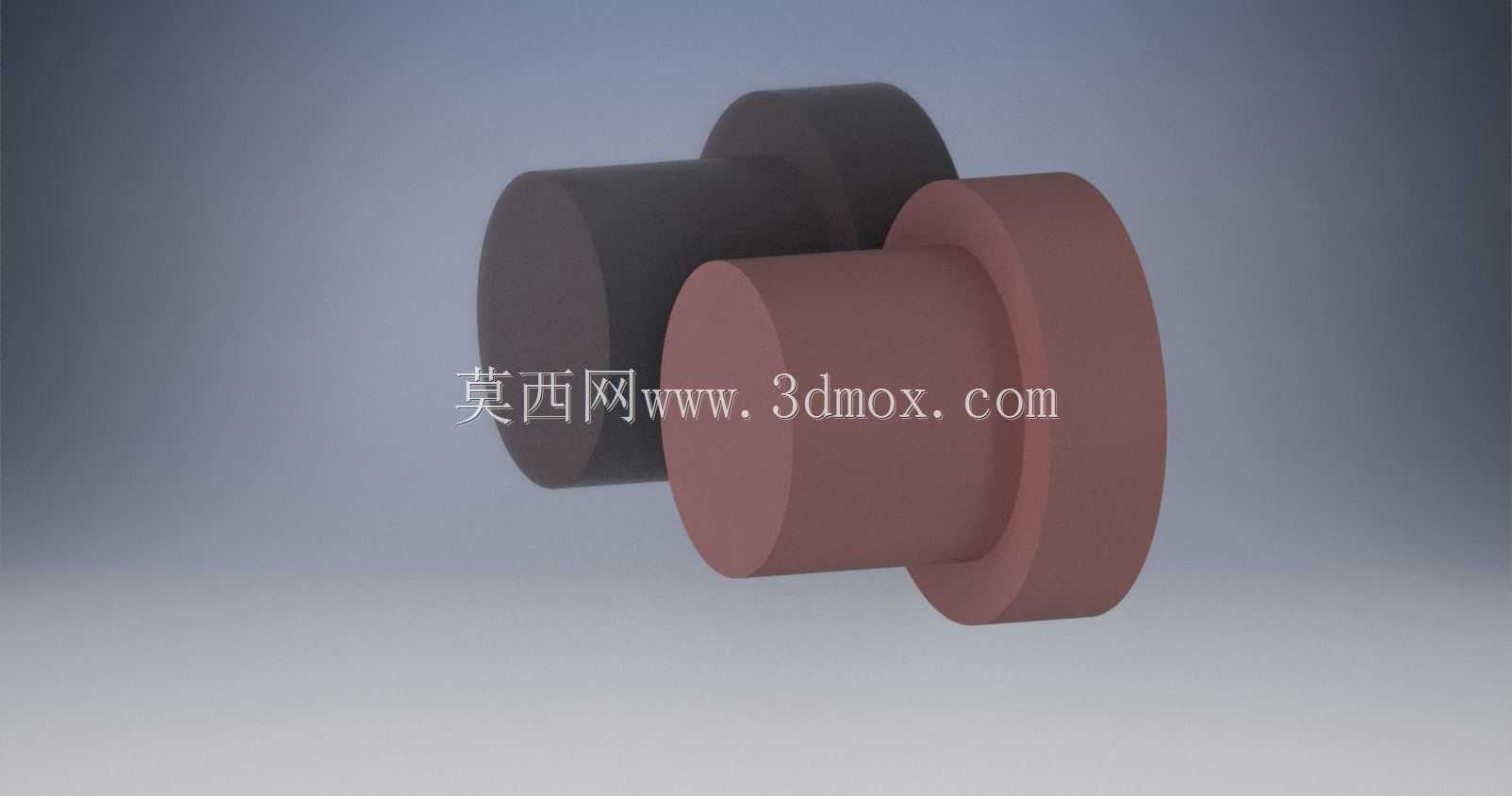

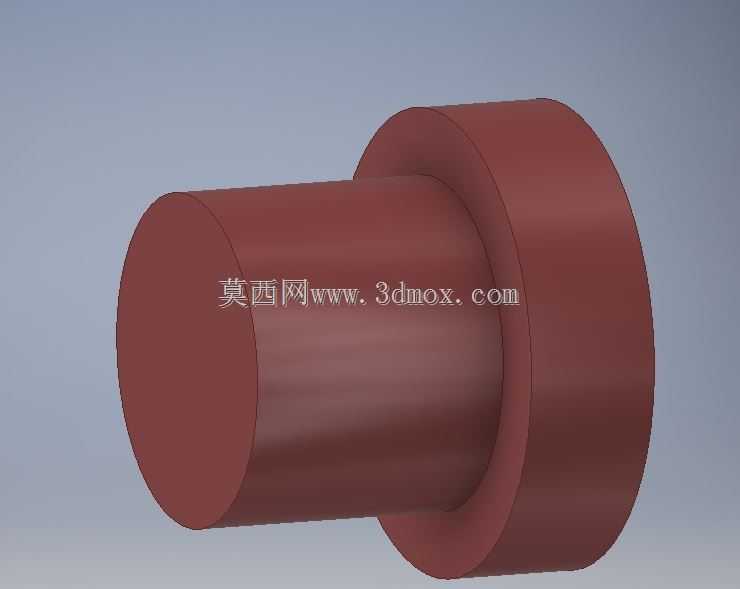

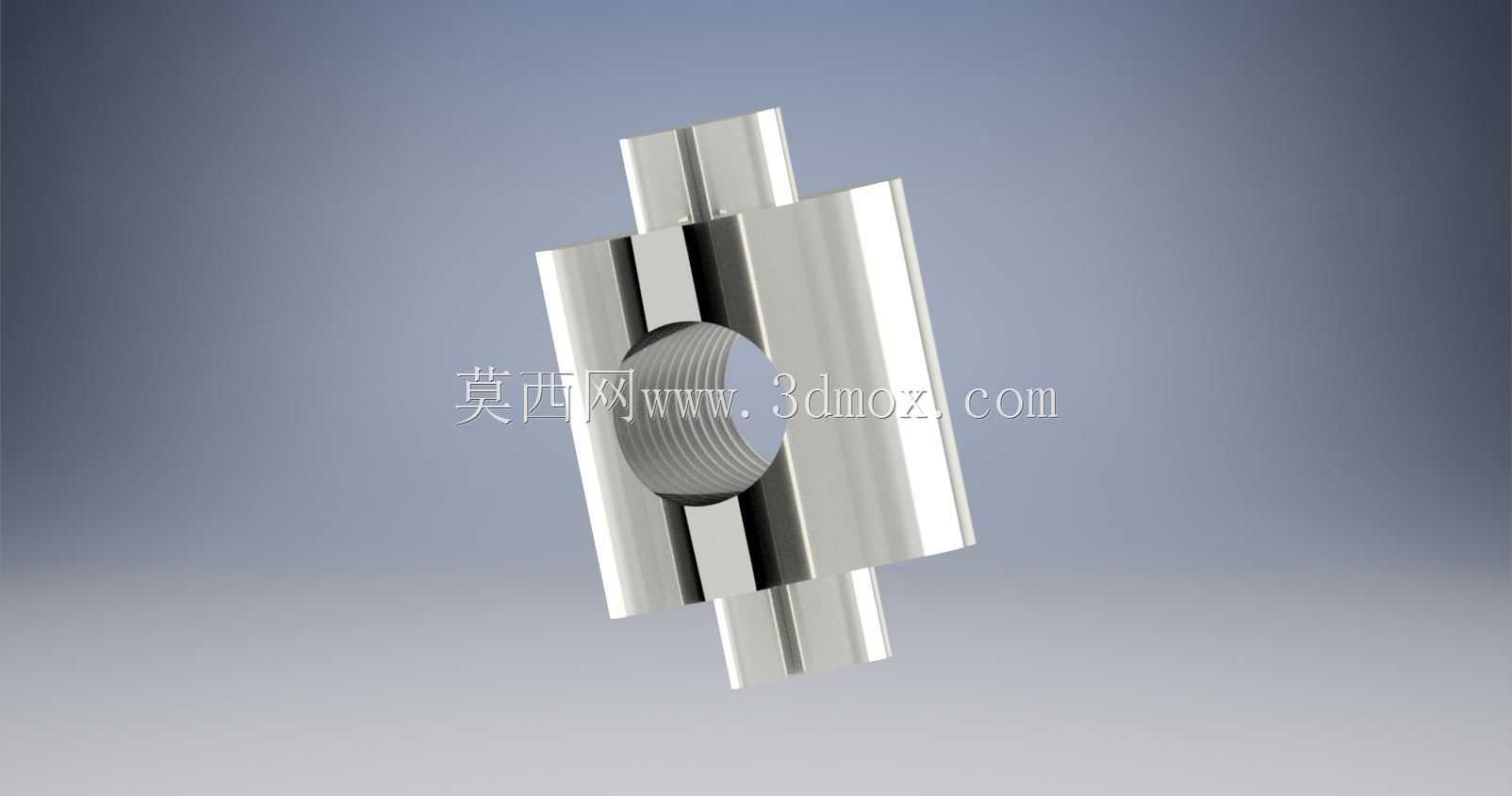

就能在执行端输出超过800N的锁紧力,足以满足厚度10mm以内钢板件、小型注塑件的装夹固定需求。设计过程中首先确定了安装基准,组件底部的带孔安装支座为核心定位基准,两个安装孔的中心距设定为60mm,适配常规工业铝型材的槽口间距,安装时可以直接通过T型螺栓固定在4040或4080规格的铝型材工作台上,不需要额外加工转接板;支座上的铰接孔位采用同轴度公差0.02mm的设计要求,保证两个杠杆部件转动时没有卡滞,铰接位置的销轴端部设置了红色的限位挡圈,既可以防止销轴在设备振动过程中脱出,也能作为转动位置的视觉标识,方便日常巡检时快速判断销轴是否出现移位。外形尺寸方面,整套组件在手柄处于竖直锁紧状态时总高度为180mm,

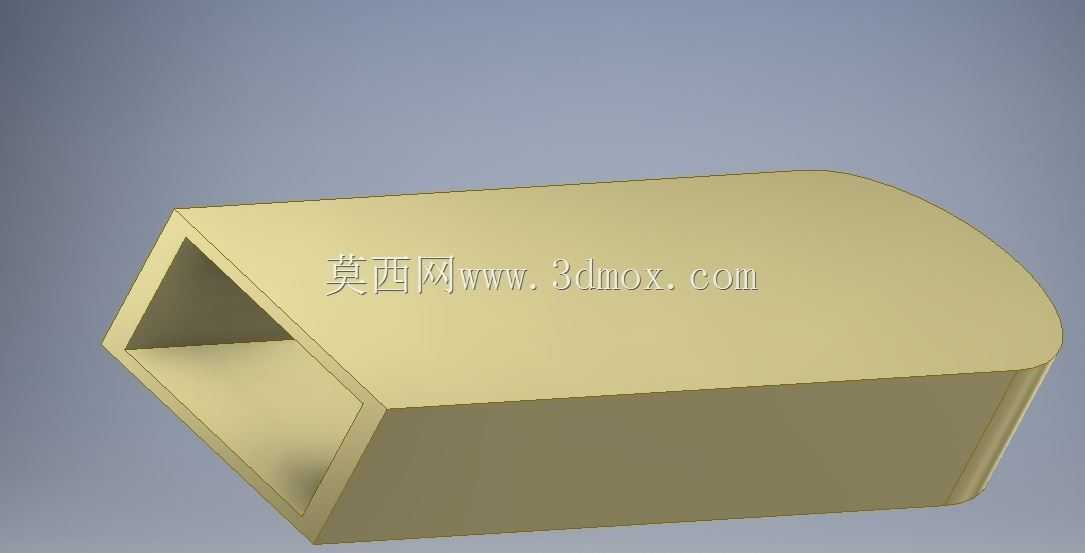

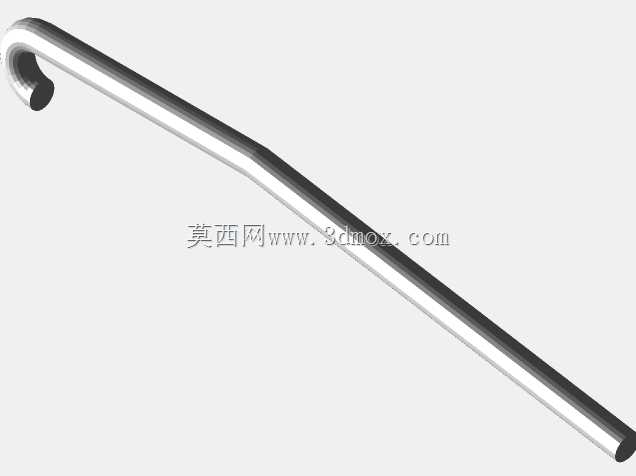

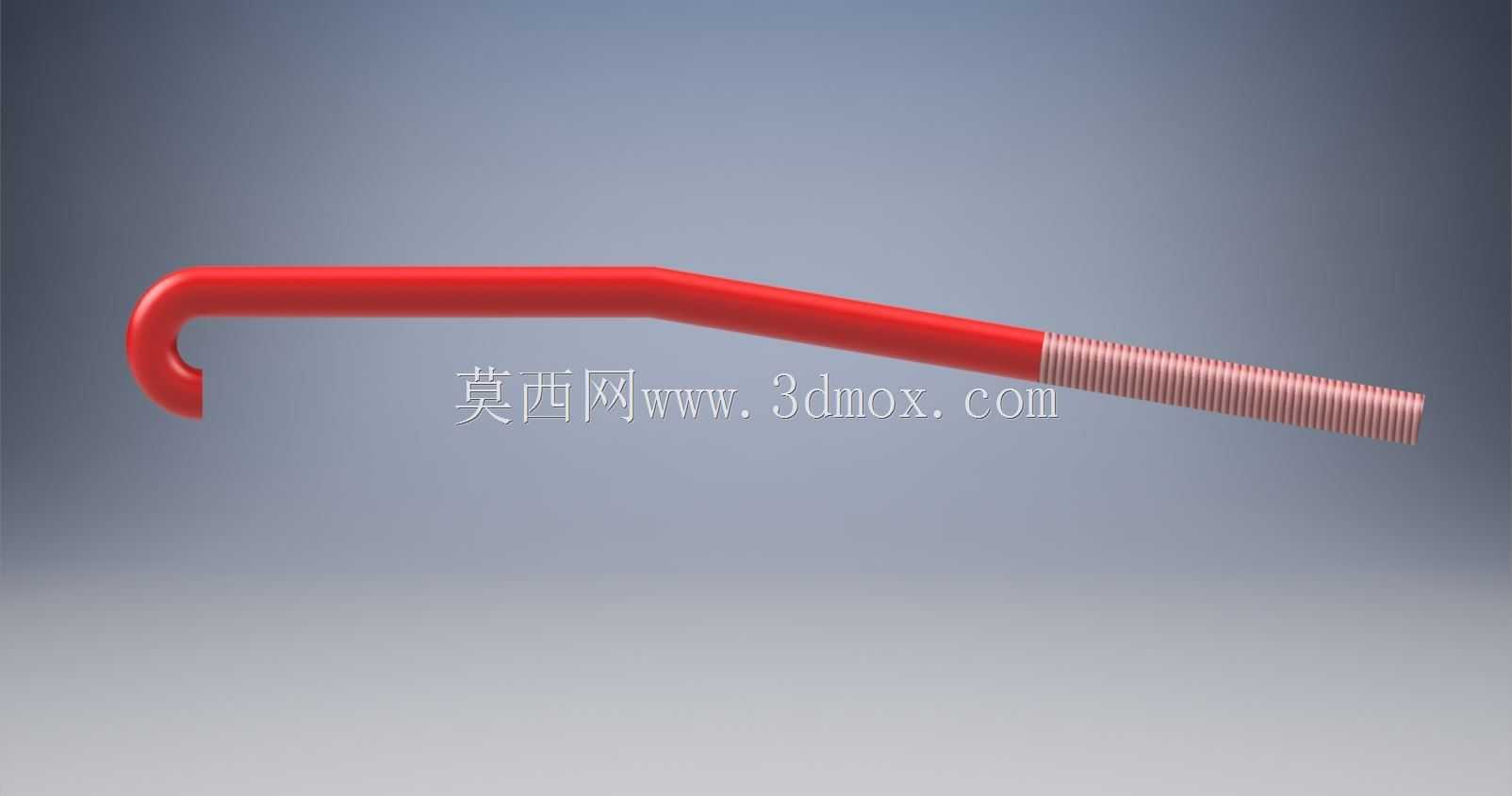

水平方向最大伸出长度为120mm,弯形执行杆的水平行程为25mm,安装时需要在支座前方预留至少30mm的水平操作空间,手柄抬起解锁时的最大转动角度为75度,需要在手柄上方预留200mm的竖向空间避免操作时出现干涉。结构细节上,长手柄的握持段做了圆角钝化处理,边缘没有锐边,长时间操作不会划伤操作人员手部;弯形执行杆的弯钩位置做了15度的倾角设计,锁紧状态下弯钩与工件挂点的接触为面接触,相比线接触结构的磨损量降低60%以上,长期使用后也不会因为接触位置磨损出现锁紧间隙;所有铰接位置都预留了0.1mm的配合间隙,适配常规的固体润滑脂填充,日常维护只需要每3个月在铰接点补充一次润滑脂,就能保证转动顺畅无卡顿。
这套组件的结构没有复杂的曲面特征,所有板材零件都可以通过激光切割下料后焊接成型,销轴类零件采用常规45号钢调质处理就能满足强度要求,加工门槛低,适合小型机加工车间批量生产,在教学场景中,这套组件也可以作为机械原理课程的演示教具,直观展示杠杆原理、铰接结构的力传导逻辑,帮助学生理解手动机械结构的设计思路。在实际选型适配时,需要注意这套组件的执行端行程固定,如果需要适配不同厚度的工件,可以在弯钩位置加装不同厚度的调整垫片,不需要改动主体结构就能兼容20mm以内的装夹厚度差;如果应用在振动较强的设备上,可以在手柄与支座之间加装一个小型的弹簧定位珠,在锁紧和解锁位置提供档位阻尼,避免设备运行过程中手柄因为振动自行移位导致锁紧失效。
