L型带双安装孔定位支撑固定支架

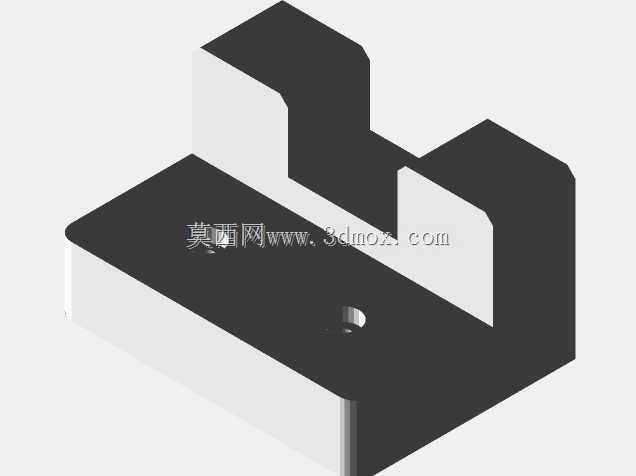

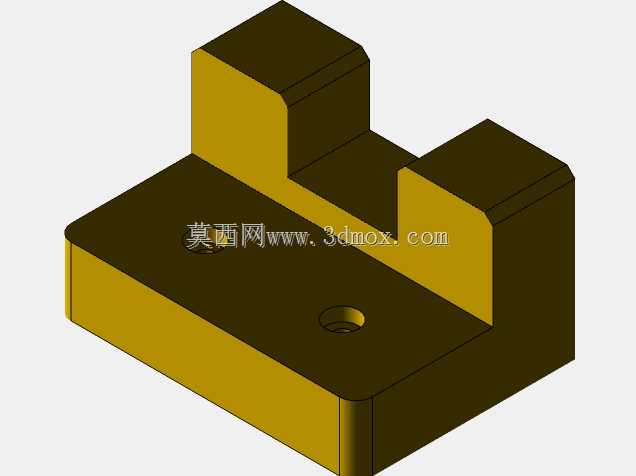

　　在非标自动化生产线、小型机电设备组装、工装夹具搭建的场景里，这类L型结构的安装支架是出现频率极高的基础构件，它不需要承担大吨位的重载载荷，核心作用是为小型功能模块、传感器、走线槽、小型气动元件提供可靠的安装基准与定位支撑，避免零散部件直接固定在设备主框架上带来的位置偏差、后期维护拆装不便的问题。从结构形态来看，这款支架采用一体化的块式L型构型，竖直立面与水平支撑面呈90度直角衔接，所有棱边都做了均匀的圆角过渡处理，没有尖锐的加工毛刺棱角，既可以避免装配过程中划伤操作人员手部、刮蹭线缆绝缘层，也能减少应力集中点，提升构件的抗疲劳性能，长期受交变小载荷作用时不会在棱角位置出现开裂隐患。竖直立面上开设的两个同轴度经过校准的通孔，

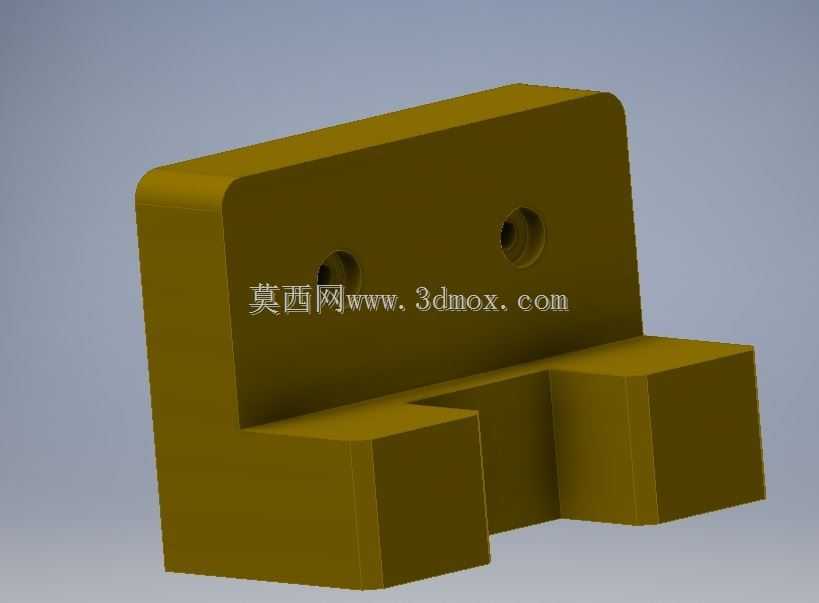

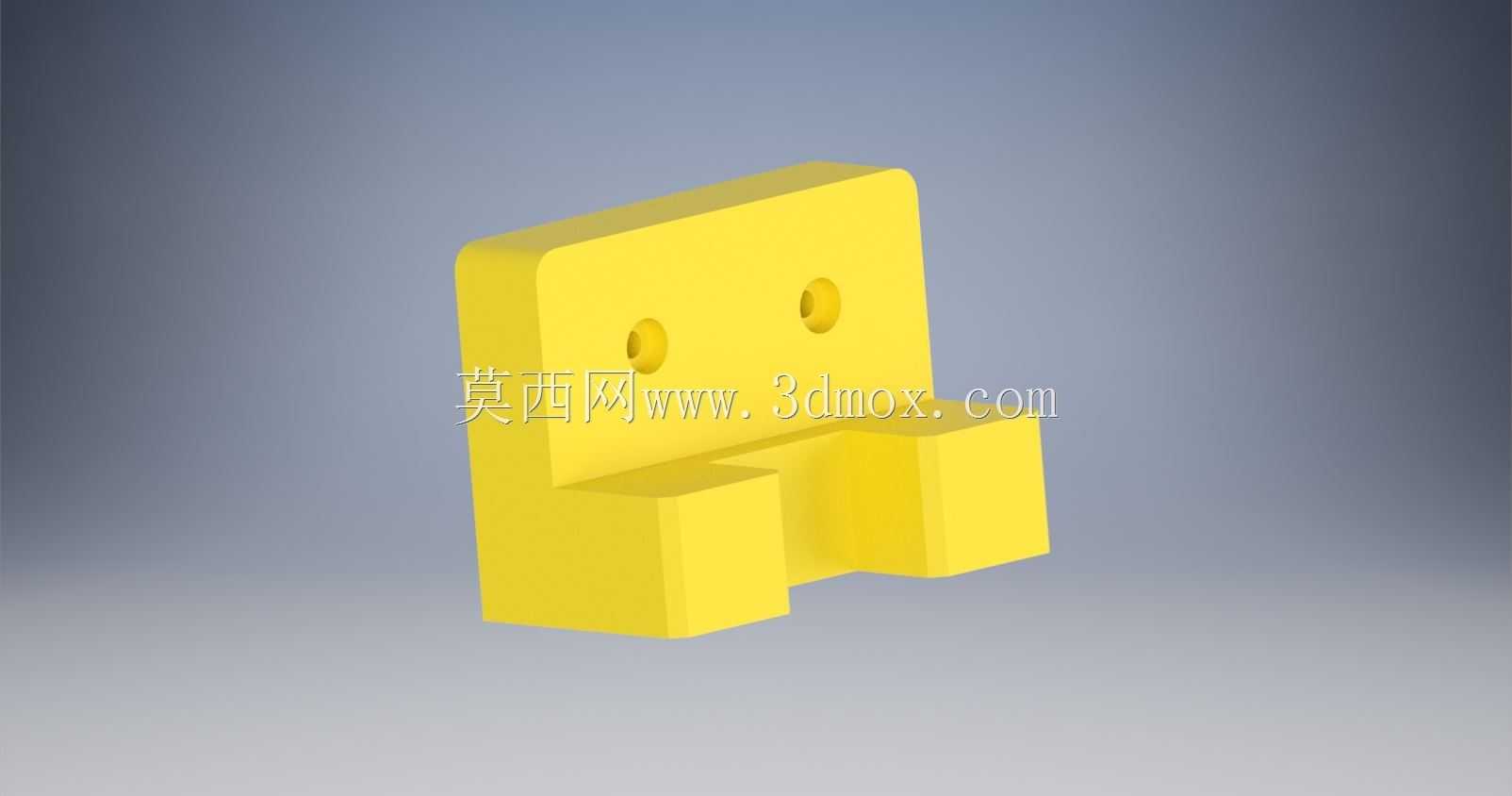

　　是核心的安装定位结构，孔位的中心距经过严格的尺寸公差约束，装配时可以通过穿入螺栓将支架整体固定在设备的主安装面、型材框架立面或者工装基板上，双孔设计可以避免单孔固定带来的支架绕螺栓轴线转动的问题，保证安装后支架的位置度稳定，不会因为设备运行的轻微振动出现偏移。水平方向延伸出的两个凸台支撑脚，中间预留了内凹的避让空间，这个结构设计并非随意为之，一方面可以减少支架整体的材料用量，降低构件自重，另一方面这个内凹空间可以容纳安装面下方突出的焊点、螺栓头部、型材的连接角件等干涉结构，让支架的安装基面能够完全贴合固定面，不会因为局部干涉出现安装翘曲、固定不稳的情况。在实际选型应用时，需要重点关注几个安装边界尺寸：首先是竖直立面的总高度，

　　这个尺寸决定了支架上后续安装的功能元件距离主安装面的抬高距离，要避免元件与周边运动部件出现运动干涉；其次是两个安装孔的中心距与孔径，要匹配所使用的固定螺栓规格，以及主安装面上预设的安装孔位参数，避免出现孔位对不上无法装配的问题；第三是水平支撑面的总宽度与凸台的突出长度，这个尺寸决定了支架上方可承载的元件安装面大小，要保证待固定的元件底座能够完全落在支撑面上，有足够的螺丝锁紧空间；最后是支架的整体厚度，这个参数直接关联支架的结构强度，若用于固定有轻微振动的小型气动元件、小型电机类部件，需要选择足够厚度的规格，避免支架刚性不足出现共振异响，影响设备运行稳定性。设计这类支架的时候，不需要刻意追求复杂的构型，一体化的块式结构加工难度低，

　　采用常规的铣削加工就可以完成所有尺寸的加工，不需要额外的焊接、拼接工序，加工完成后做表面氧化或者喷塑处理就可以直接投入使用，加工成本低、交付周期短，非常适合设备研发阶段的快速打样验证，以及量产设备的批量装配使用。在装配作业时，要先清理主安装面的焊渣、油污、切屑等杂质，保证安装面平整无凸起，再将支架贴合到安装位置，穿入固定螺栓后先不要完全锁紧，先借助直角尺校准支架水平支撑面的水平度、竖直立面的垂直度，调整到位后再对角均匀锁紧螺栓，避免锁紧过程中支架出现位置偏移，保证后续安装在支架上的元件位置精度符合设计要求。这类支架虽然属于小型基础零部件，但是在整个设备的结构体系里作用关键，一旦支架出现安装松动、位置偏移，会直接导致固定在其上的功能元件位置失准，比如传感器检测位置偏差导致设备误触发、气动管路固定松动导致管路拉扯漏气、走线槽偏移导致线缆被运动部件刮磨破损等问题，因此在设计和选型阶段不能因为构件简单就忽略尺寸公差与结构强度的校核。
