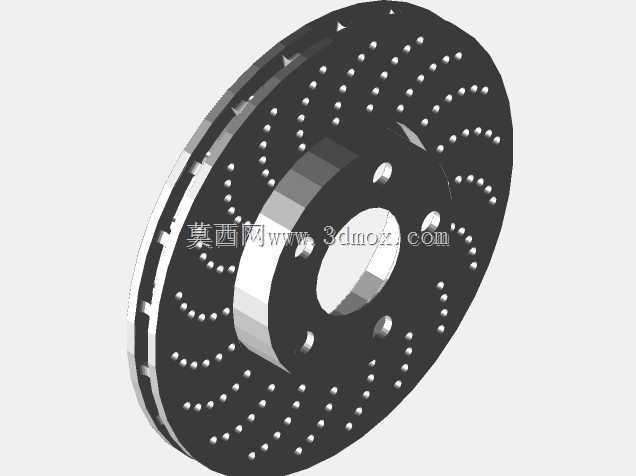

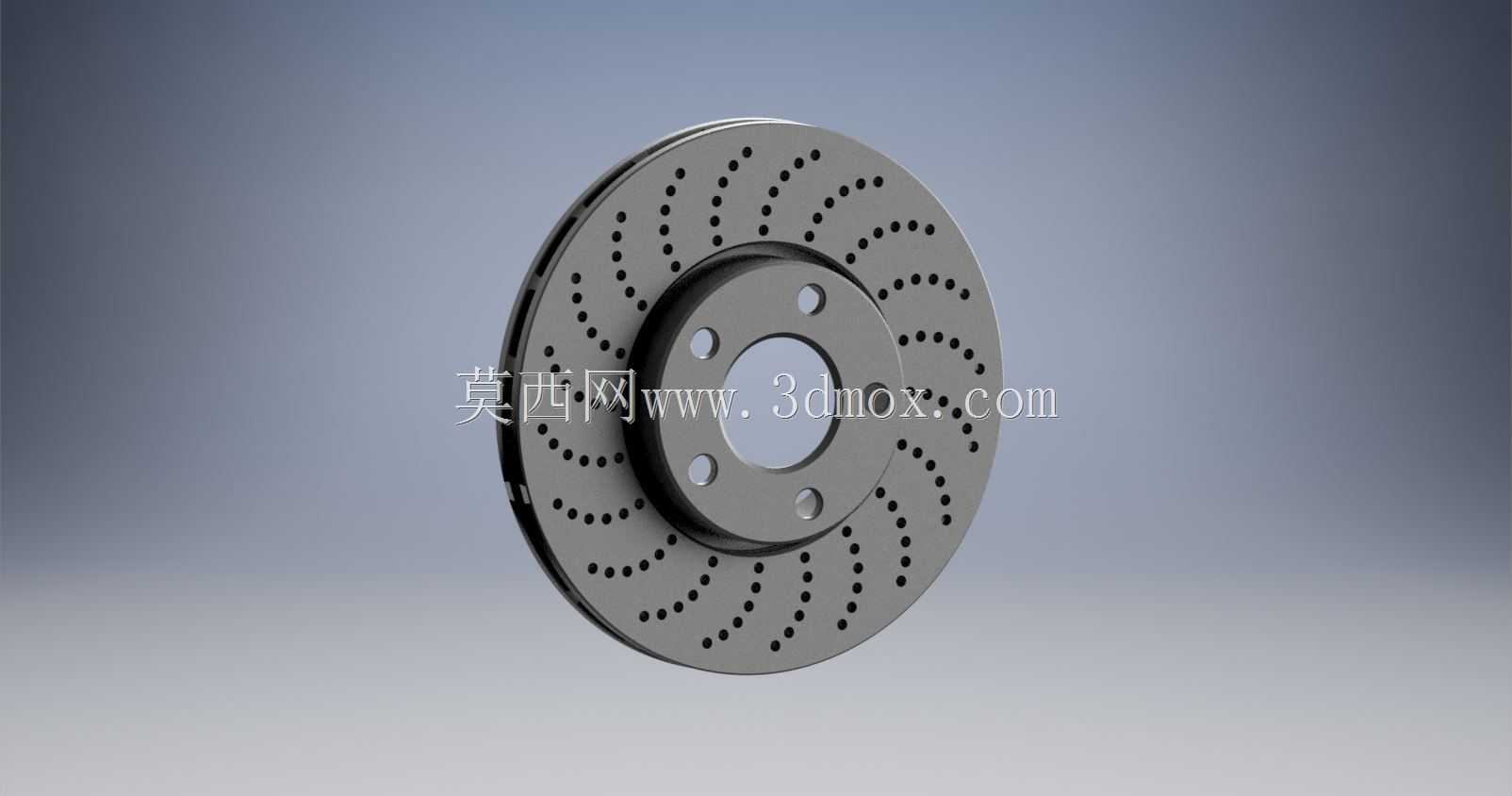

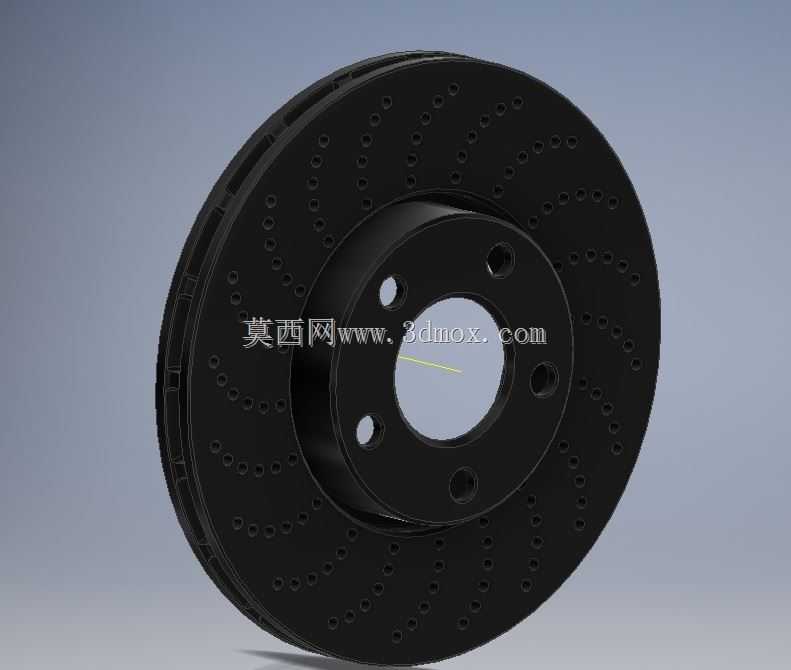

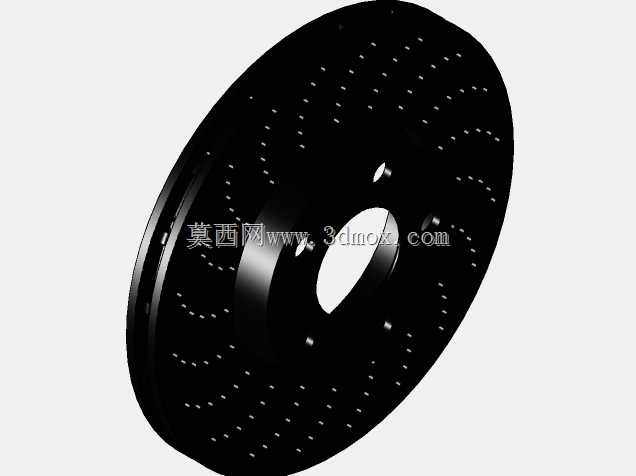

在乘用车常规行车制动、紧急制动以及长下坡持续制动场景中,制动盘作为盘式制动系统的核心摩擦偶件,直接承担着将车辆动能通过摩擦作用转化为热能的核心功能,其结构设计合理性直接决定制动效能的稳定性、热衰退抗性以及连续制动工况下的行驶安全性。这款打孔通风式制动盘的设计,首先围绕制动过程的热管理需求展开,区别于传统实心制动盘的结构形式,采用双摩擦面中间设置通风流道的夹层结构,同时在两侧摩擦工作面上加工有序排列的弧形散热通孔,当车轮带动制动盘旋转时,通风流道内部会形成持续的离心气流,配合摩擦面上的通孔形成贯通的散热风道,能够快速将摩擦产生的热量带出制动副接触面,避免连续制动工况下摩擦面温度过高引发的制动效能热衰退,同时也能减少高温下摩擦片材料的过度磨损,延长摩擦副的整体使用寿命。
从安装匹配的边界维度来看,这款制动盘的中心定位凸台采用与乘用车轮毂轴承单元适配的公差配合设计,中心安装孔的直径、端面跳动公差严格匹配对应车型的轮毂装配基准,盘面上的四个螺栓安装孔采用均匀圆周排布形式,孔位的位置度公差控制在0.05mm以内,能够保证制动盘安装后与轮毂轴线的同轴度,避免高速制动时出现制动抖动、方向盘震颤的问题。制动盘的摩擦工作面采用等厚度设计,工作面的平面度公差控制在0.02mm以内,表面粗糙度达到Ra1.6的加工要求,能够保证与制动片摩擦接触时的贴合度均匀,避免局部接触应力过大引发的摩擦片偏磨、制动异响等常见故障。
在结构细节的设计考量上,摩擦面上的散热孔采用螺旋弧形排布方式,而非简单的径向直线排布,这种排布形式一方面能够在制动盘旋转时,让散热孔依次扫过制动片的整个摩擦工作面,避免摩擦面上出现持续未被散热气流覆盖的高温区域,另一方面弧形排布的孔道能够降低气流通过时的风阻噪声,减少车辆行驶过程中制动系统带来的风噪问题。同时,所有散热孔的孔口都做了0.5mm的倒角处理,能够避免孔口边缘的应力集中,防止长期冷热交变工况下孔边出现疲劳裂纹,也能减少制动片表面被孔边刮削产生的异常磨损,降低制动过程中的粉尘产生量。
从实际使用的功能特性来看,这款制动盘的设计充分考虑了日常行驶中的涉水工况,摩擦面上的贯通散热孔能够在车辆涉水行驶时,快速将摩擦面之间的水膜通过离心作用甩出,缩短涉水后的制动恢复距离,避免水滑效应带来的制动滞后问题。在制动摩擦副的匹配上,制动盘的材质采用高碳灰铸铁配方,相比普通灰铸铁材料拥有更好的热稳定性和摩擦系数一致性,在温度达到350℃的常规制动工作温度区间内,摩擦系数波动范围能够控制在10%以内,保证不同制动强度下的制动力输出线性度,给驾驶员带来更可控的制动脚感。
在装配关系的适配设计中,制动盘的内侧安装端面设置了与防尘挡板匹配的让位台阶,避免安装后制动盘与防尘挡板发生运动干涉,同时通风流道的进风口朝向车辆行驶方向的迎风侧,能够在车辆前进时利用行驶撞风效应进一步提升通风散热效率,在高速连续制动工况下,相比同尺寸实心制动盘能够降低工作面平衡温度80-100℃,大幅提升连续制动的抗热衰退性能。设计过程中也充分考虑了制动盘的动平衡要求,整体结构采用圆周对称设计,在非摩擦面的边缘位置预留了动平衡去重区域,能够在成品加工后通过少量去重将动平衡量控制在5g·cm以内,避免高速旋转时产生离心振动,提升整车行驶的平顺性。
- 上一篇:列车机车分体式制动盘结构设计
- 下一篇:兰博基尼跑车通风制动盘结构设计
- 全部评论(0)
- 模板大小: 1.93 MB
- 售价:5金币
- 下载次数: 127
- 系统要求: Autodesk Inventor,STL,Rendering
- 软件分类: 制动器
