V12发动机进排气门结构设计

　　在大排量V型12缸内燃机的配气机构设计中，气门是直接决定燃烧室进排气效率、密封可靠性与整机动力输出上限的核心执行零件，本次设计的气门结构针对高转速大负荷工况下的使用需求做了针对性优化，适配V12发动机多缸排布下的紧凑安装空间与高频往复运动特性。从实际应用场景来看，这类气门主要装配在大排量高性能乘用车、特种动力装备的V12内燃机上，工作时需要承受燃烧室高温燃气的持续冲刷、气门弹簧的高频冲击载荷，以及落座瞬间的接触应力，同时还要保证杆部与气门导管的配合精度，避免出现卡滞、漏气、烧蚀等常见失效问题。设计过程中首先明确了安装边界约束：气门杆部采用等直径圆柱结构，与缸盖内的气门导管保持微米级间隙配合，表面做耐磨处理以降低往复运动的摩擦损耗，

　　杆部长度匹配V12发动机缸盖的安装高度，预留出气门弹簧座、锁片的安装位置，保证气门最大升程时不会与活塞顶部发生运动干涉。气门头部采用大直径喇叭口过渡结构，盘部外圆与气门座圈的密封锥面做了连续平滑过渡，既能够保证落座时的线密封压力，满足燃烧室的密封要求，又能优化进排气时的气流走向，降低进气阻力、提升排气顺畅度，适配V12发动机高转速下的充气效率需求。在结构细节处理上，杆部与头部的过渡区域采用大圆角平滑衔接，避免截面突变带来的应力集中问题，这个位置是气门工作时应力最高的区域，大圆角设计能够有效分散高频冲击下的应力载荷，降低疲劳断裂的风险；头部盘部的厚度经过反复校核，既保证高温下的结构刚度，避免高速运动时发生形变导致密封失效，

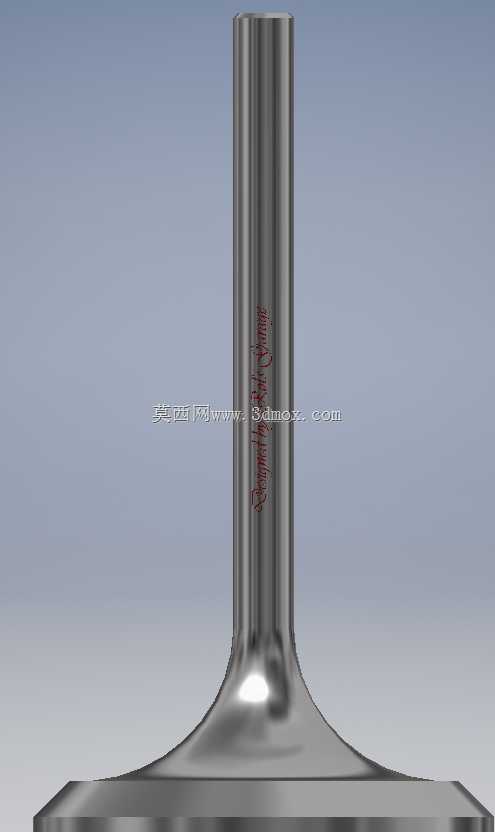

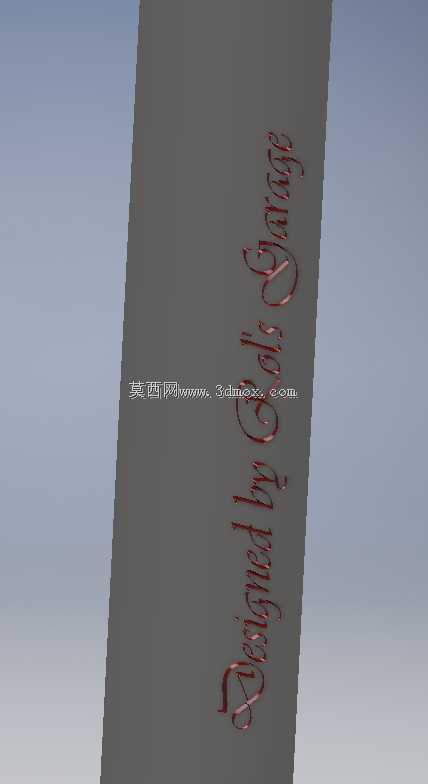

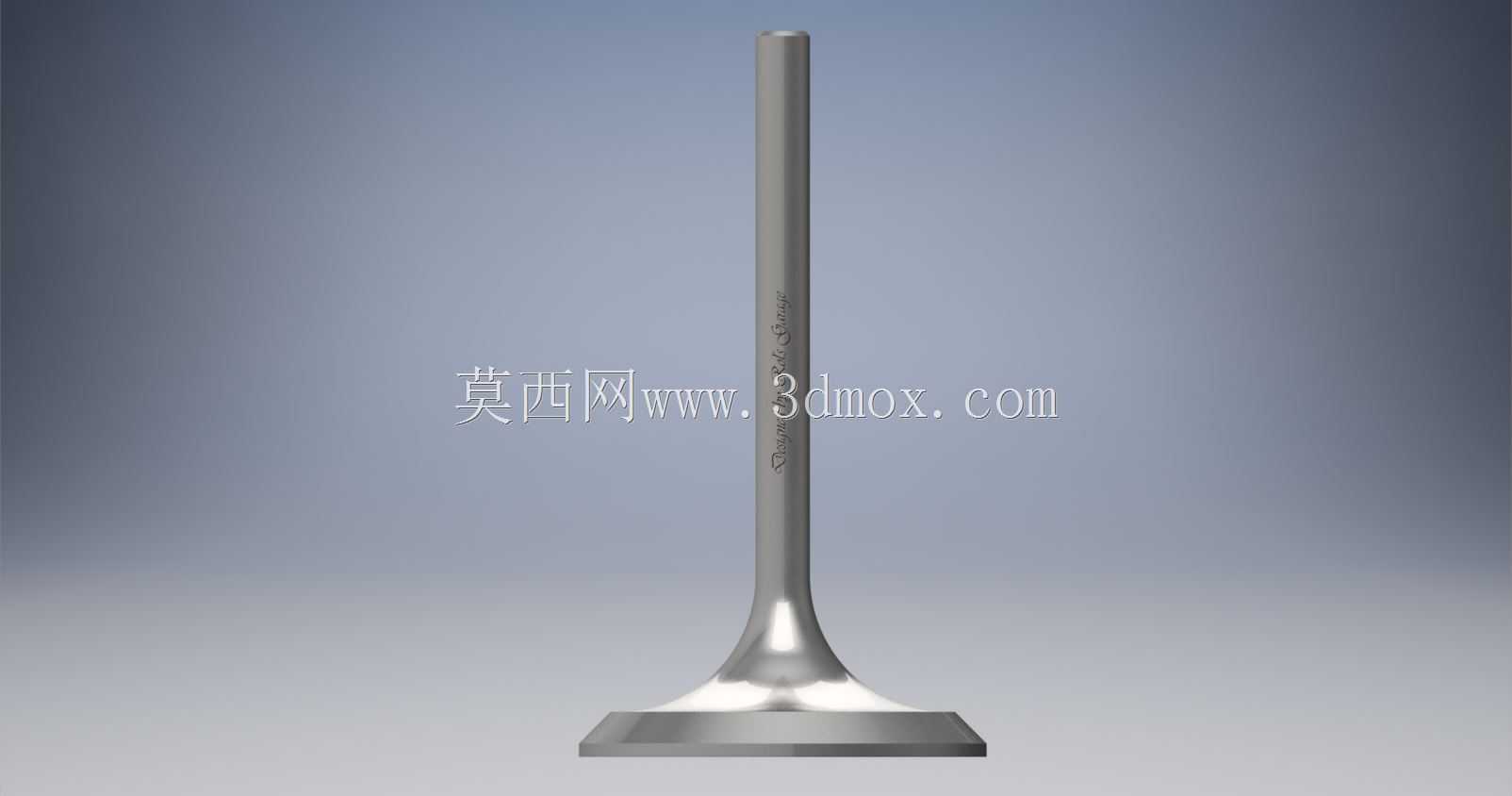

　　又控制了零件整体重量，降低气门弹簧的负载，减少配气机构的往复运动惯量，适配V12发动机的高转速运行特性。从功能实现角度，该气门在发动机工作循环中，随凸轮轴的驱动做规律往复运动，进气行程时开启让新鲜混合气顺畅进入燃烧室，排气行程时开启将燃烧后的废气彻底排出，压缩与做功行程时则紧密贴合在气门座圈上，保证燃烧室的密封，维持缸内的工作压力，其运动精度、密封性能直接影响发动机的动力输出、燃油经济性与排放表现。建模过程中对杆部的圆柱度、密封锥面的圆度、过渡区域的曲面连续性都做了严格控制，未渲染的素模状态下可以清晰看到各结构的几何边界与衔接关系，渲染状态下则能直观呈现金属零件的表面质感与结构细节，杆部的浮雕标识区域做了微凸结构处理，

　　不影响杆部与导管的配合精度，同时满足零件标识的需求。实际选型匹配时，需要结合缸盖的气道尺寸、气门弹簧的刚度参数、凸轮轴的升程曲线来确认气门的总长度、盘部直径、杆部直径参数，保证安装后气门的运动行程符合配气相位的设计要求，落座时的密封面接触位置均匀分布在锥面中部，避免出现偏磨导致的漏气问题。针对V12发动机多缸对称排布的特点，同批次气门的重量差控制在极小范围内，避免各缸配气机构运动惯量不一致带来的振动问题，保证发动机高转速运行时的平稳性。
