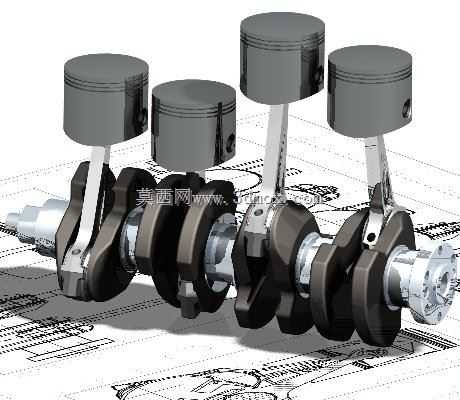

直列四缸发动机曲柄连杆活塞组结构

　　这套曲柄连杆活塞组是直列四缸往复式内燃机的核心运动部件，整套结构的匹配精度直接决定动力输出的平顺性与整机运行寿命。从实际装机场景来看，该结构适配排量1.6-2.0L区间的民用乘用车动力单元，也可经过材料强化后适配小型非道路工程机械的动力源，日常运行中需要承受燃烧爆发瞬间的冲击载荷、往复运动的惯性力以及高速运转下的摩擦损耗，所有配合面的公差设定都经过多轮动力学仿真校核。

　　设计阶段首先确定的是曲轴的曲柄销布置角度，直列四缸机型采用180度对称错拐布局，能够保证一四缸、二三缸的做功行程交替进行，将二阶往复惯性力的影响控制在平衡轴可抵消的范围内，不需要额外加装过度的配重结构就能满足整机NVH控制要求。曲轴主轴颈与曲柄销的过渡位置采用大圆角沉切设计，避免应力集中导致的疲劳断裂，油道孔采用斜向贯穿布局，能够在曲轴运转时依靠离心力将压力机油输送到连杆大头轴承位置，保证高转速下的摩擦副润滑充足。

　　配套的活塞采用平顶加浅凹坑的顶部设计，压缩比设定适配常规92号汽油的燃烧特性，活塞环槽采用三道环布局，两道气环保证燃烧室密封，一道油环刮除缸壁多余机油，避免机油窜入燃烧室造成积碳。活塞销采用全浮式设计，冷态下与活塞销座为过盈配合，工作温度升高后配合间隙放开，能够在连杆小头衬套与销座之间自由转动，均匀磨损延长使用寿命。连杆采用锻钢材质，杆身采用工字形截面，在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性载荷，连杆大头采用斜切口设计，方便装配时从气缸体内装入，配合定位齿保证连杆盖的安装精度，避免运转过程中出现错位导致的轴瓦磨损。

　　从安装边界来看，整套结构装入缸体后，曲轴轴向间隙控制在0.1-0.2mm区间，通过第三道主轴承座的止推片进行限位，避免运转过程中出现轴向窜动导致的正时错位、离合器分离不彻底等问题。活塞装入气缸后的配缸间隙控制在0.03-0.05mm，既保证冷态下不会出现拉缸，也能保证热态下活塞充分膨胀后不会卡滞在缸筒内。连杆大头与曲柄销的配合间隙控制在0.02-0.04mm，轴瓦表面预置0.3-0.5mm的油膜间隙，保证压力机油能够形成稳定的油膜承载冲击载荷。

　　实际运行过程中，活塞在气缸内做上下往复运动，通过连杆将直线运动转换为曲轴的旋转运动，每个工作循环内曲轴旋转两周，四个活塞依次完成进气、压缩、做功、排气四个行程，持续输出扭矩。设计时对整套运动部件的重量差做了严格控制，同一台发动机的活塞重量差不超过5g，连杆重量差不超过8g，曲轴的动平衡精度控制在G2.5级别，避免高速运转时出现异常振动。所有摩擦表面都经过镜面抛光处理，表面粗糙度达到Ra0.8以下，减少运转过程中的摩擦损耗，提升整机机械效率。这套结构的三维数模完整还原了所有配合特征，包括油道位置、圆角过渡、定位结构等细节，能够直接用于动力学仿真、装配工艺验证以及教学演示场景，也可作为同类型动力产品改型设计的参考基础，帮助设计人员快速完成核心运动部件的结构匹配，减少前期方案验证的重复工作量。
