HFO输送泵房管路系统三维布局设计

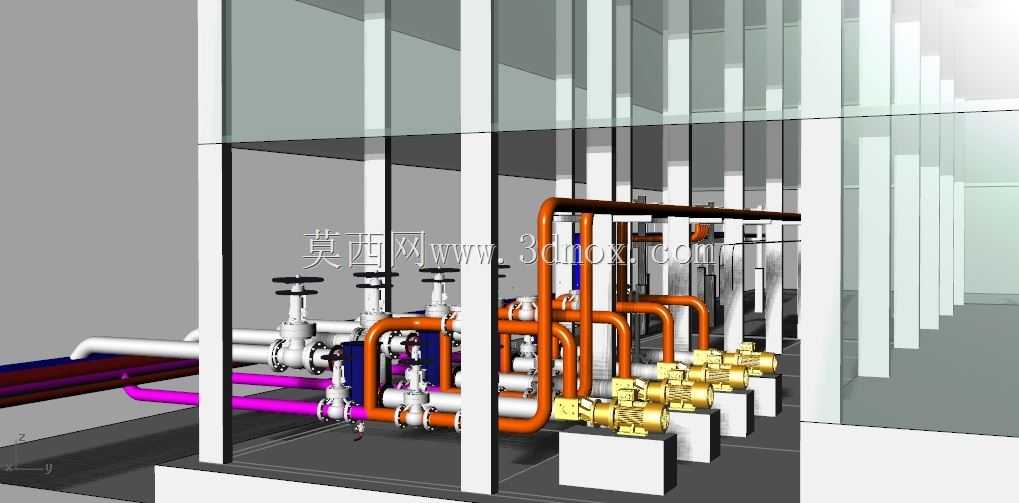

　　这套三维模型还原的是重油输送场景下的泵房管线集成布局，核心服务于厂区内HFO介质的加压转输作业，常见于燃油储运、热电联产、船舶供油等需要持续输送高粘度燃油的工业场景，承担着介质从储区到用能端的增压、流向切换、杂质拦截核心功能。模型里的管路排布完全贴合现场安装的实际逻辑，没有做理想化的简化处理，不同颜色的管线对应不同的工艺介质：橙色主管路为HFO输送主通道，匹配大口径通径设计以降低高粘度介质流动时的沿程阻力，红色管线为伴热蒸汽管路，全程紧贴重油主管敷设，保证重油在输送全程维持合适的粘度区间避免凝管，蓝色管线为冷却及密封水回路，为泵组的机械密封提供冷却冲洗介质，彩色细管线则对应排污、排气、测压等辅助工艺回路。从设计思路上看，

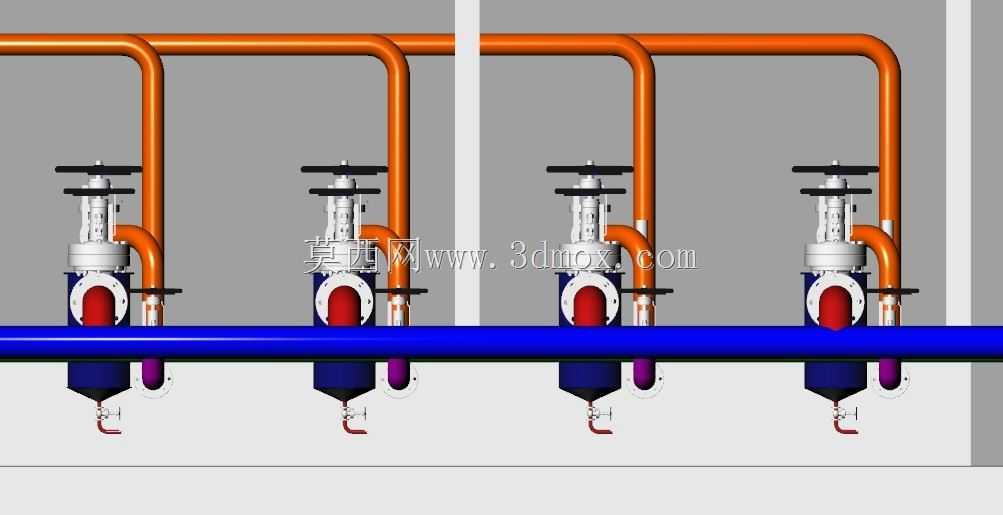

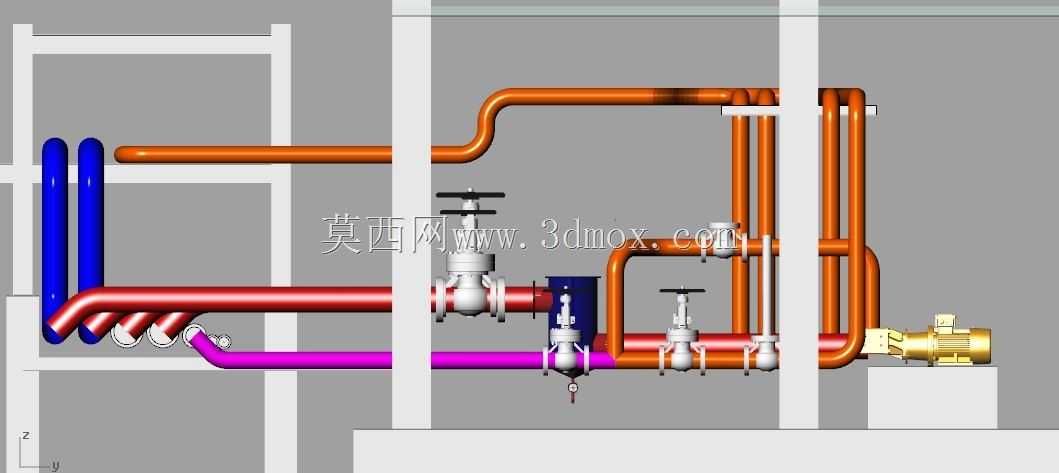

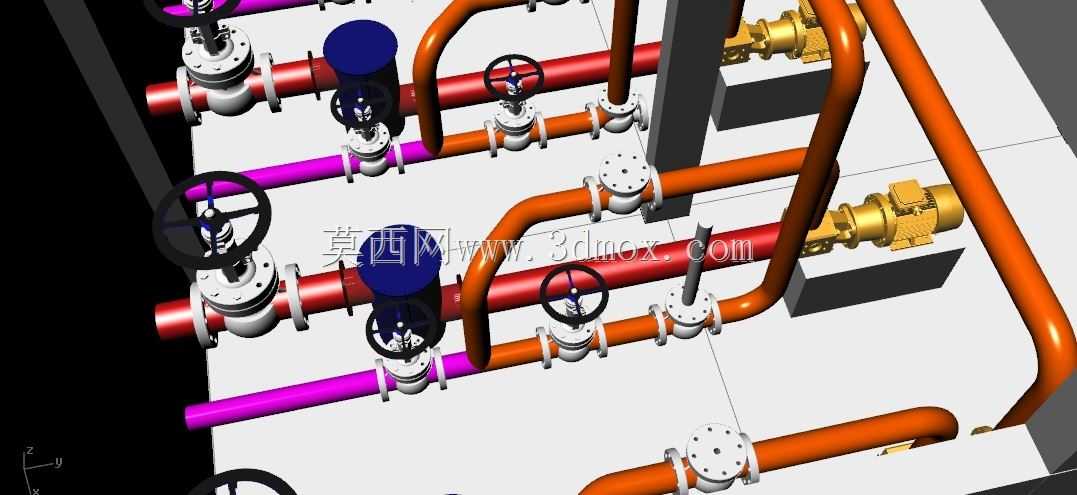

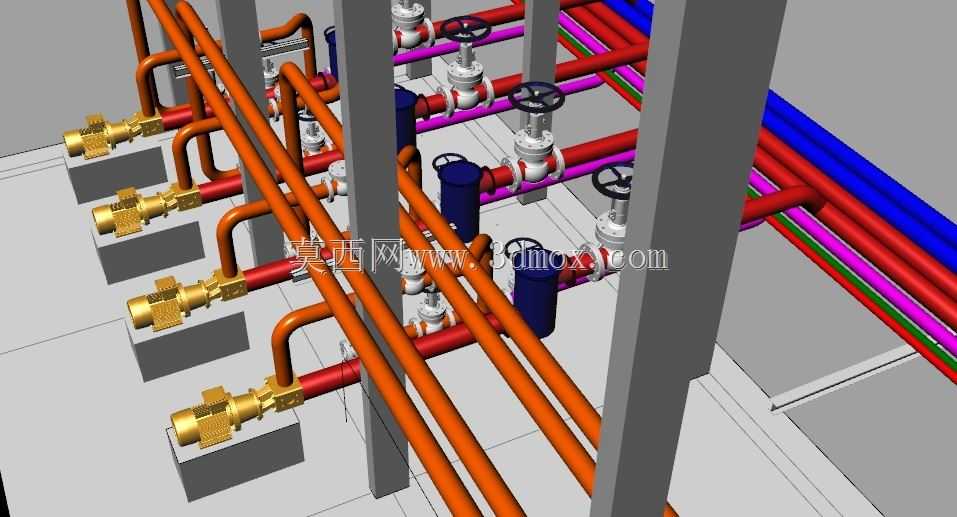

　　整个泵房的布局优先考虑了运维操作空间：每台泵组进出口的手轮操作位都预留了足够的站立操作距离，阀门手轮的高度统一设置在人体工程学适配的1.2米区间，无需登高或俯身即可完成启闭操作；过滤器设置在泵组入口端的直管段上，预留了滤芯抽拆的侧向空间，日常检修时无需拆解周边主管路即可完成滤芯更换作业；混凝土结构柱的位置完全避让了管线的安装路径，所有管线与结构梁柱之间都预留了20mm以上的安装间隙，避免现场施工时出现管线与结构干涉的问题。泵组采用成排并列布置的方式，进出口管路采用对称式排布，同型号泵组的管路配件、阀门安装位置完全统一，既减少了备品备件的种类，也降低了运维人员的操作识别成本。管路的支吊架设置也在模型中做了对应体现：

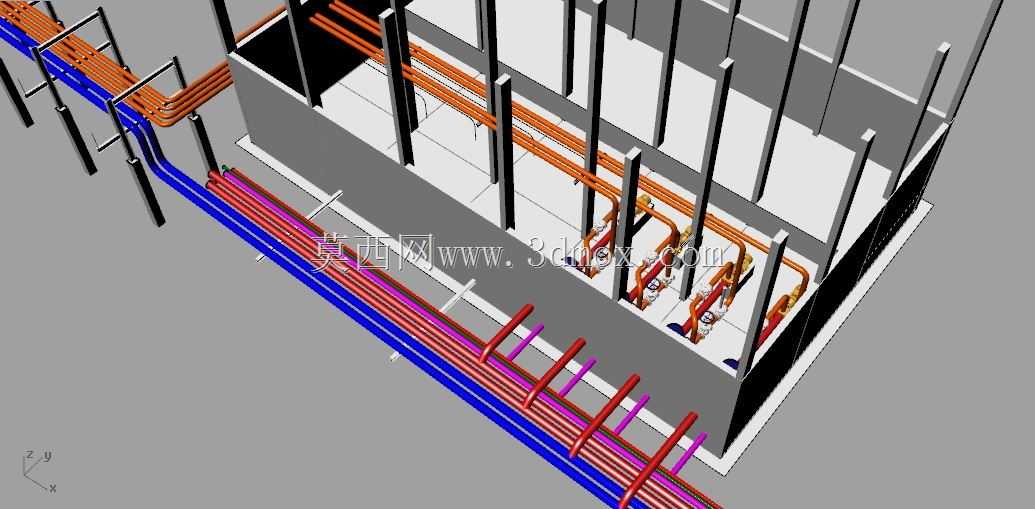

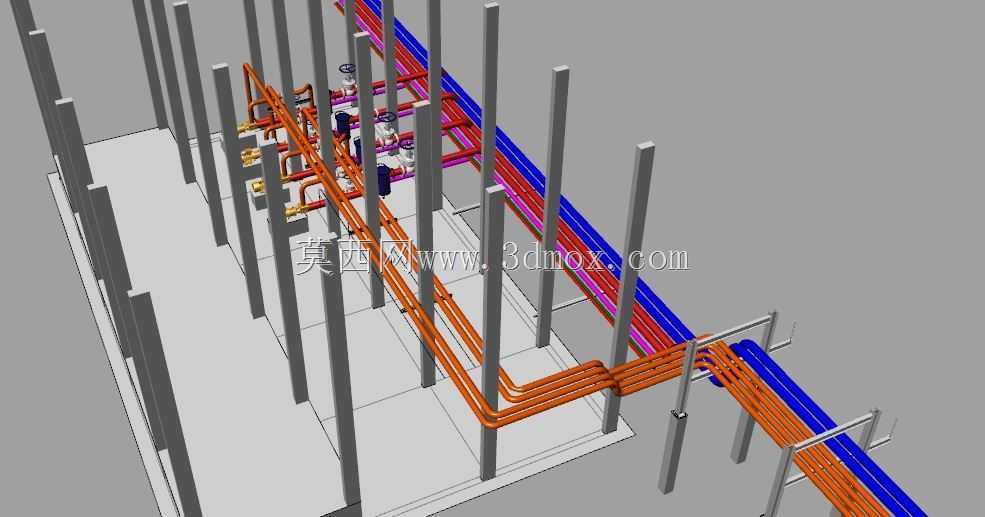

　　长距离直管段按管径对应的支吊架间距设置支撑点，弯头、阀门等载荷集中位置单独设置承重支架，避免管路载荷直接作用在泵体接口上造成设备接口变形泄漏。安装边界方面，整个泵房的管线布局严格控制在预设的设备区范围内，主管廊的宽度、垂直方向的分层间距都符合工业管路设计的规范要求，最上层管线与建筑顶板预留了足够的保温施工空间，最下层管线与地面的距离满足排污、巡检的通行要求，泵组基础的尺寸与预埋螺栓位置完全匹配泵组的安装尺寸，进出口管路的对中偏差预留了现场配管的调整余量，避免强行组对给泵体带来额外的装配应力。模型中还还原了管路的坡度设计：重油主管路沿介质流向设置了千分之三的坡度，在管路最低点设置了排污口，最高点设置了排气阀，满足投产时排气、

　　检修时排空管内余液的工艺需求；所有法兰连接的位置都预留了螺栓拆装的操作空间，扳手操作范围内没有其他管线或结构遮挡。从功能特性上看，这套布局可以实现多台泵组的互为备用，通过阀门的切换即可实现单台泵解列检修而不影响整个输送系统的连续运行，泵组入口的过滤器可以拦截介质中的固体杂质，避免杂质进入泵腔造成叶轮、密封件的磨损，伴热系统的全覆盖设计可以保证在低温环境下重油依然具备足够的流动性，不会出现管路凝堵的问题。整个模型的细节还原度覆盖了现场施工所需的所有核心定位要素，从管线的空间走向、阀门的安装朝向，到设备与结构的相对位置，都可以直接作为现场安装放线、预制管段加工的参考依据，也可以用于运维人员的岗前培训，直观展示整个输送系统的工艺逻辑与操作点位分布，帮助运维人员快速掌握管路的流向、阀门的功能分区，减少误操作的概率。
