多支路燃油储罐终端输送管线布局设计

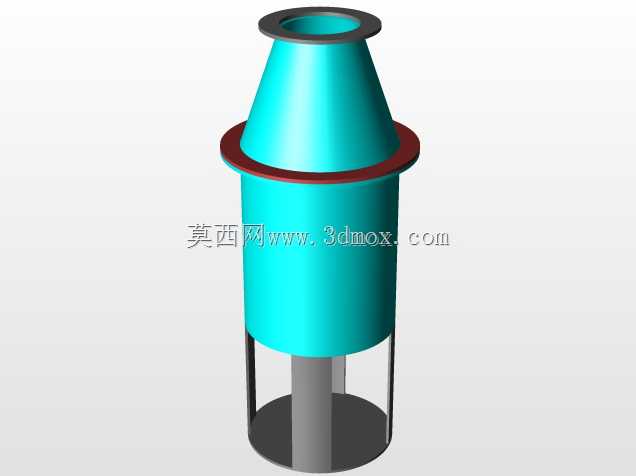

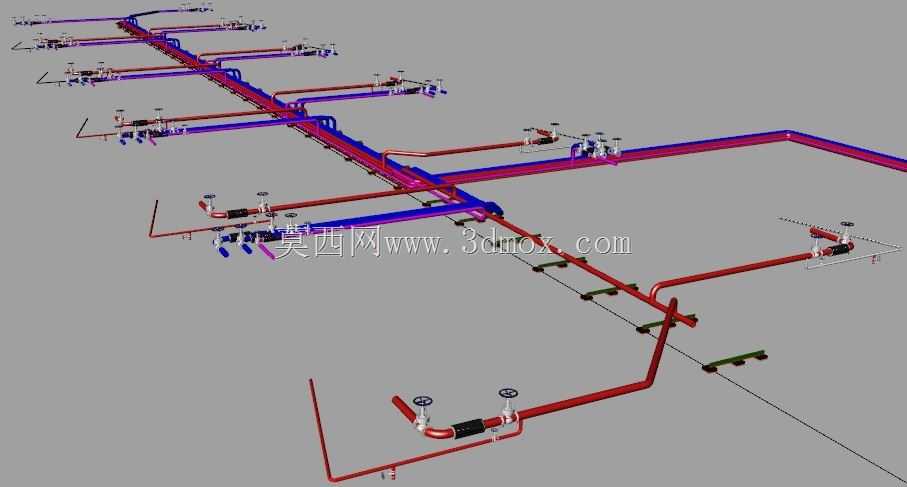

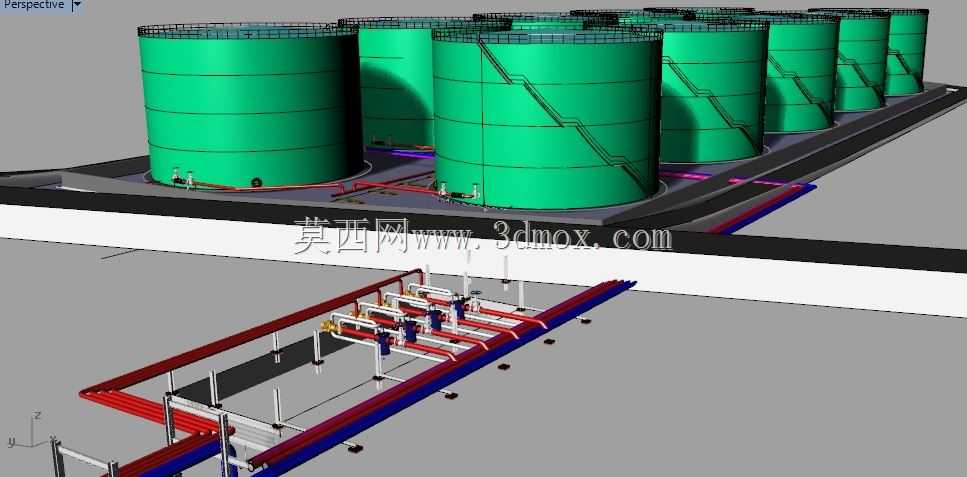

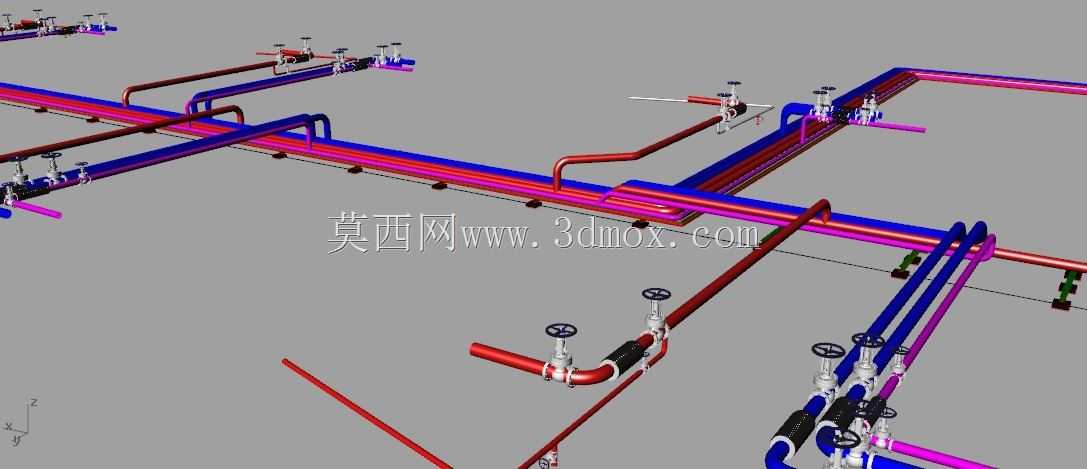

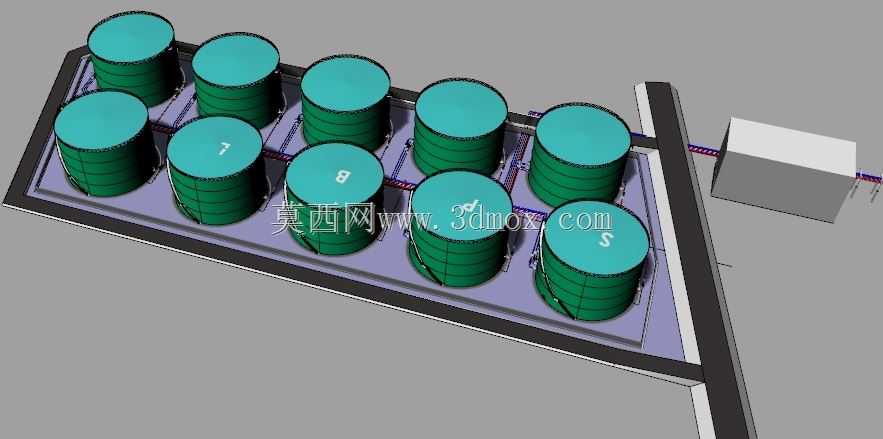

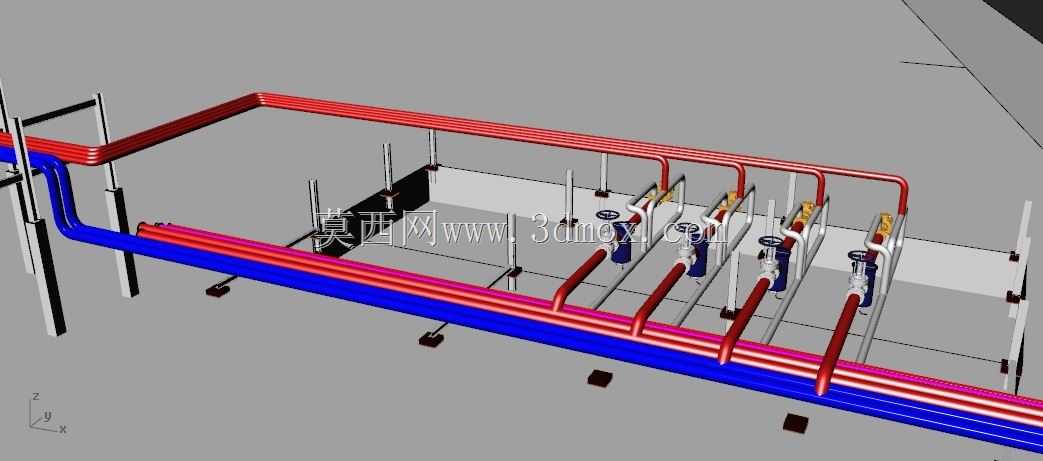

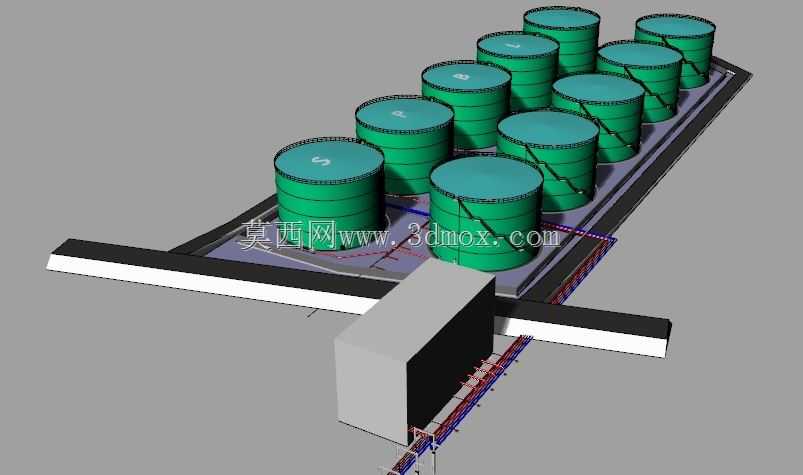

　　这套管线系统主要应用于油库、燃油加注站的储罐区终端输送环节，承担从储油罐组到加注工位、输运接驳点的燃油介质转输功能，覆盖多工位并行供油的工艺需求，可适配汽油、柴油等常规轻质燃油的常温输送工况。整个管线采用枝状分布式布局，主输送干管沿储罐区预留管廊带直线敷设，根据各工位的供油流量需求从干管侧方引出支路管线，每个支路独立配置截断阀、操作手轮与介质流向适配的弯头组件，可实现单工位检修截断不影响其余支路正常供油的运维需求。设计阶段首先核算各支路的设计流量，根据燃油介质的流速控制要求匹配对应管径，主管道采用大口径厚壁无缝管材，支路根据工位额定供油能力逐级缩径，避免管路沿程阻力过大导致末端工位压力不足。管线的空间排布充分考虑现场安装边界，

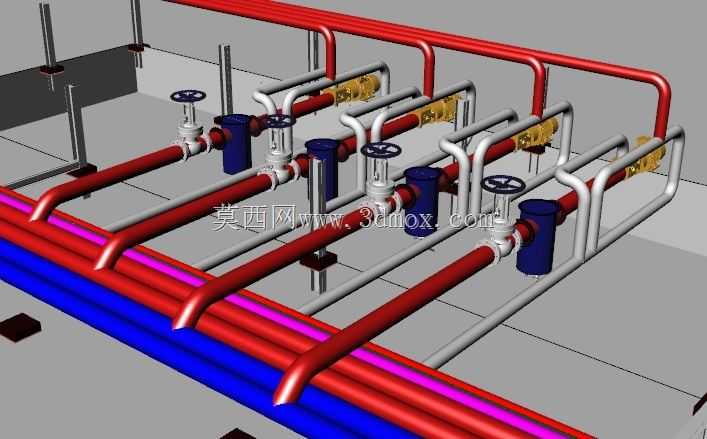

　　所有水平敷设段保持统一的标高，垂直转向段采用标准曲率半径的冲压弯头，减少介质流动过程中的紊流与阻力损失，阀门操作手轮全部朝向巡检通道一侧，手轮中心距操作面的高度控制在常规人体操作舒适区间，无需额外登高或俯身即可完成阀门启闭操作。管线路由避开储罐区的消防通道与设备吊装预留区域，所有支架采用标准管卡与地面预埋支座连接，固定点间距根据管材刚度与介质充注后的总重量核算，避免管线充压后出现挠曲变形。每段支路的末端预留标准法兰接驳接口，可直接对接后续加注设备、计量装置或者槽车接驳软管，接口密封面采用突面结构适配耐油密封垫片，满足燃油介质的密封防渗漏要求。管线的色彩标识遵循工业管道识别规范，不同功能段采用对应色标涂刷，

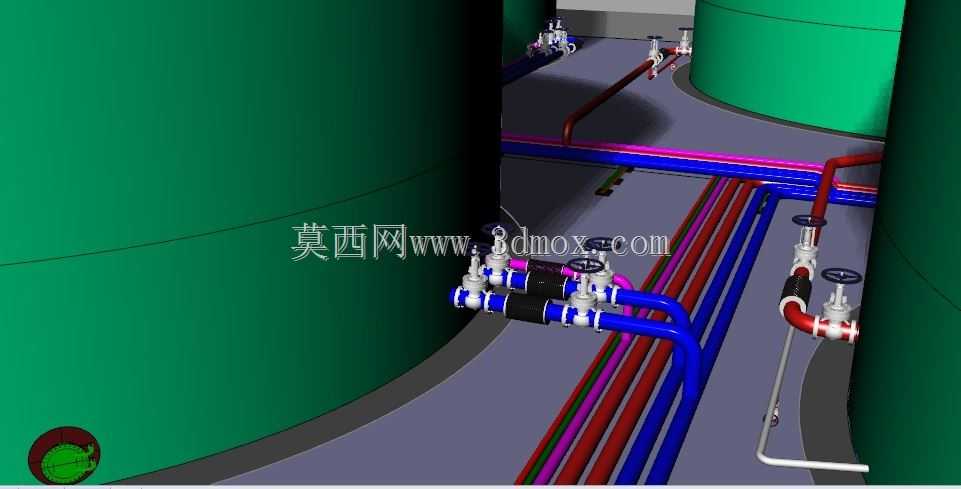

　　便于日常巡检时快速识别管路内介质属性与流向。设计过程中对所有管线的碰撞间隙做了校验，管线与地面、相邻管线、周边附属设备的安全净距满足燃油储运场所的防火规范要求，避免运行过程中因外力磕碰、热胀冷缩位移导致的管路损伤。整套布局兼顾了输送效率、运维便利性与现场安装的可行性，可直接作为油库终端工艺管线布置的设计参考，建模过程中还原了阀门、弯头、管支架等所有组件的实际外形与装配位置，能够直接用于施工交底、方案评审阶段的可视化展示，也可作为同类流体输送管线布局设计的参考模板，帮助设计人员快速梳理枝状管线的排布逻辑，减少现场施工阶段的管线碰撞、操作空间不足等常见问题。
