船舶动力推进配套机组管路集成布局

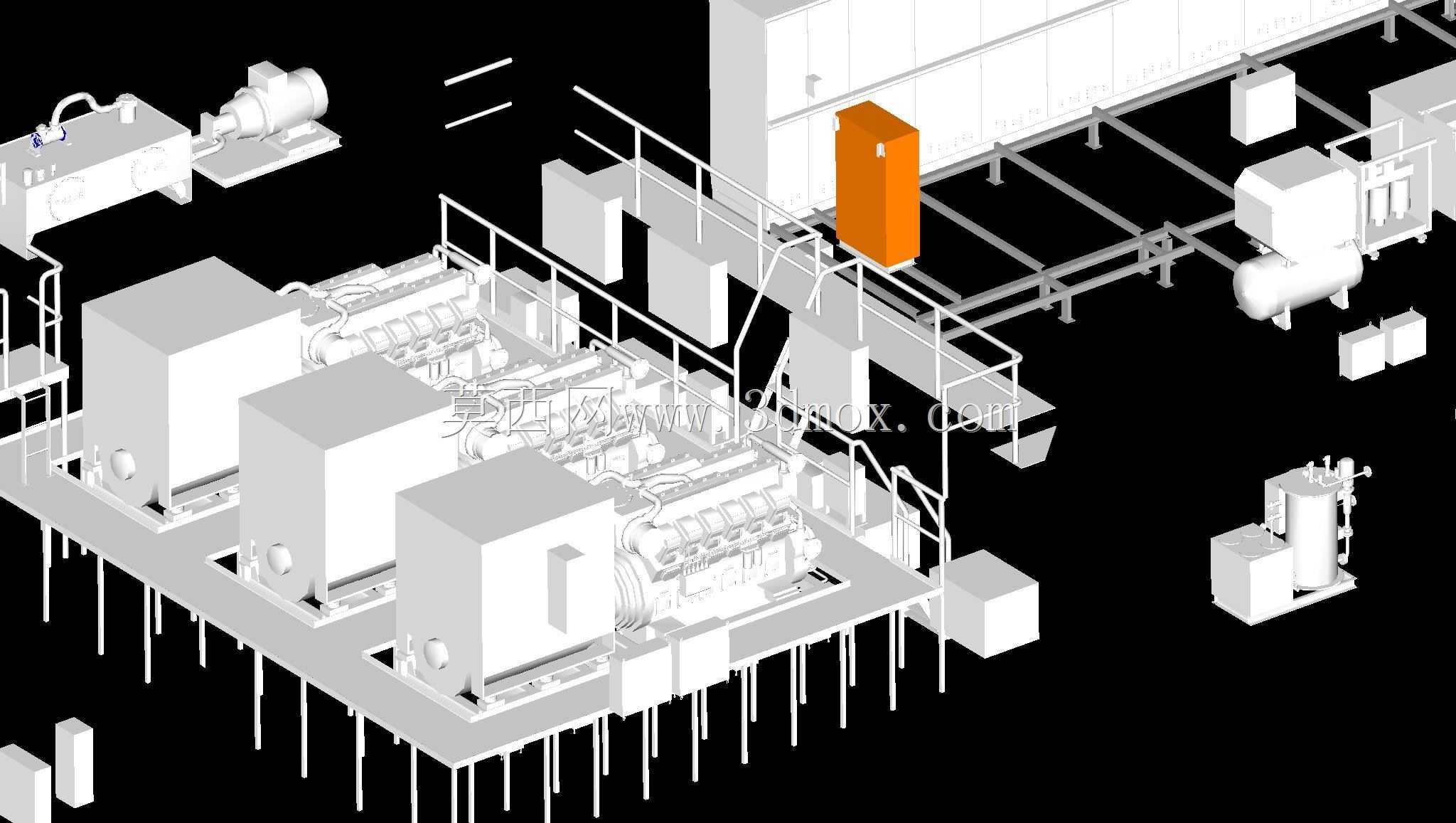

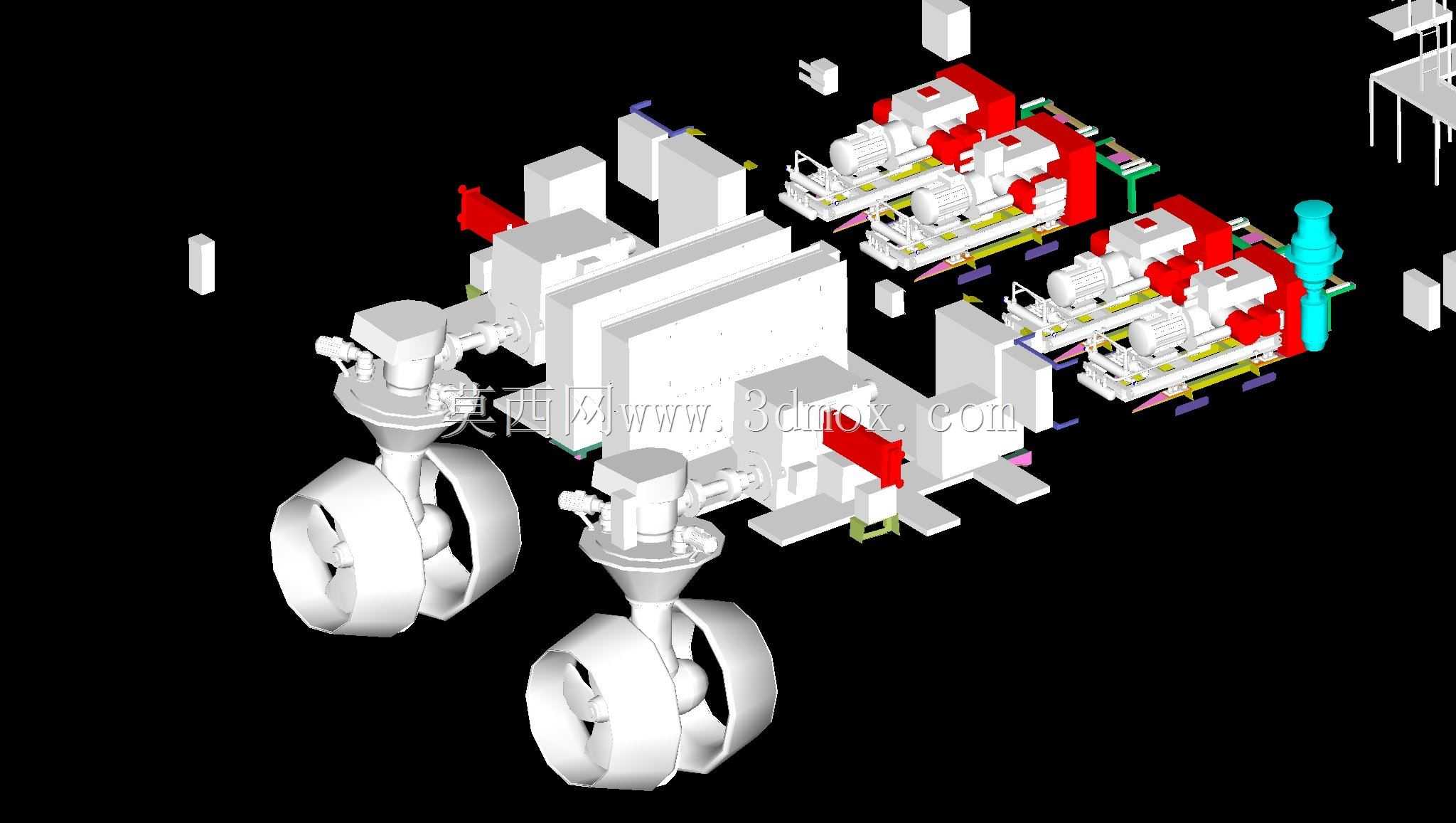

　　这套三维布局模型对应的是船舶机舱内的主推进配套流体输送单元，核心覆盖主推进泵组、动力驱动单元、工艺管路、阀组及安装基座的整体排布，主要应用于内河及近海作业船舶的动力舱段集成设计环节。从实际使用场景来看，这类集成装置承担着船舶推进系统的流体介质输送、冷却循环、工况调节的核心功能，日常运行中需要匹配主机的不同输出功率，对应调整泵组的运行台数与输出流量，保证推进系统在全速航行、靠港机动、怠速待机等不同工况下都能获得稳定的介质供给。

　　从功能特性上看，模型里的两组核心泵体采用立式管道泵结构，进水端与出水端的法兰接口保持同轴设计，能够直接串接在主工艺管路上，不需要额外设置变向接头，减少了管路的沿程阻力损失；配套的驱动单元与泵体采用刚性联轴器直连，同轴度公差控制在0.1mm以内，避免长期运行出现联轴器偏磨、振动超标的问题。每台泵组的进出口都设置了检修截断阀与单向止回结构，单台泵故障时可以单独关闭两侧阀门完成检修，不需要排空整个管路系统的介质，大幅缩短海上运维的停机时间。

　　设计思路上，整套装置采用模块化集成布局，将四组动力驱动单元沿舱壁侧平行排布，预留出不小于800mm的侧向检修通道，操作人员可以顺利到达每台设备的操作端与易损件更换位置；核心泵组布置在靠近舱底主管路接口的位置，缩短吸入管路的长度，降低泵组的吸入阻力，避免运行过程中出现气蚀问题。管路上的阀组操作手柄全部朝向检修通道侧，操作高度控制在距安装基面1.2m到1.5m之间，不需要借助登高工具就能完成开关操作。

　　安装边界方面，整套集成装置的安装基面采用整体焊接式基座，基座面板的平面度公差控制在每米长度0.2mm以内，泵组与驱动单元的安装脚位置都设置了调整垫铁，安装时可以通过垫铁调整设备水平度，抵消船体结构焊接带来的基面变形。整套装置的横向最大安装宽度不超过4.2m，纵向长度控制在6.8m以内，顶部最高处距基面2.1m，能够适配多数千吨级以下船舶的机舱净空尺寸；基座底部预留了100mm的高度空间，方便布置舱底积液排放管路，避免设备基座长期浸泡在舱底积水中出现腐蚀。

　　管路设计上，不同功能的管路采用分层排布，高压输送管路布置在最上层，冷却回水管路布置在中层，排污及泄放管路布置在最下层贴近基面的位置，管路之间预留不小于30mm的安装间隙，方便后期做保温层与防结露处理。所有管路的弯头都采用大曲率半径的冲压弯头，减少介质流动时的局部阻力，管路的支吊架间距符合船舶管路设计规范，在船体出现横倾、纵倾时不会出现管路变形、接口泄漏的问题。模型里还预留了传感器安装接口，在泵组出口、主管路汇流位置都设置了压力与温度检测点，后期可以直接接入船舶的机舱监控系统，实时掌握设备运行参数，出现压力异常、温度超标的情况时能及时触发报警，避免故障扩大。
