静音式柴油发电机组整机结构设计

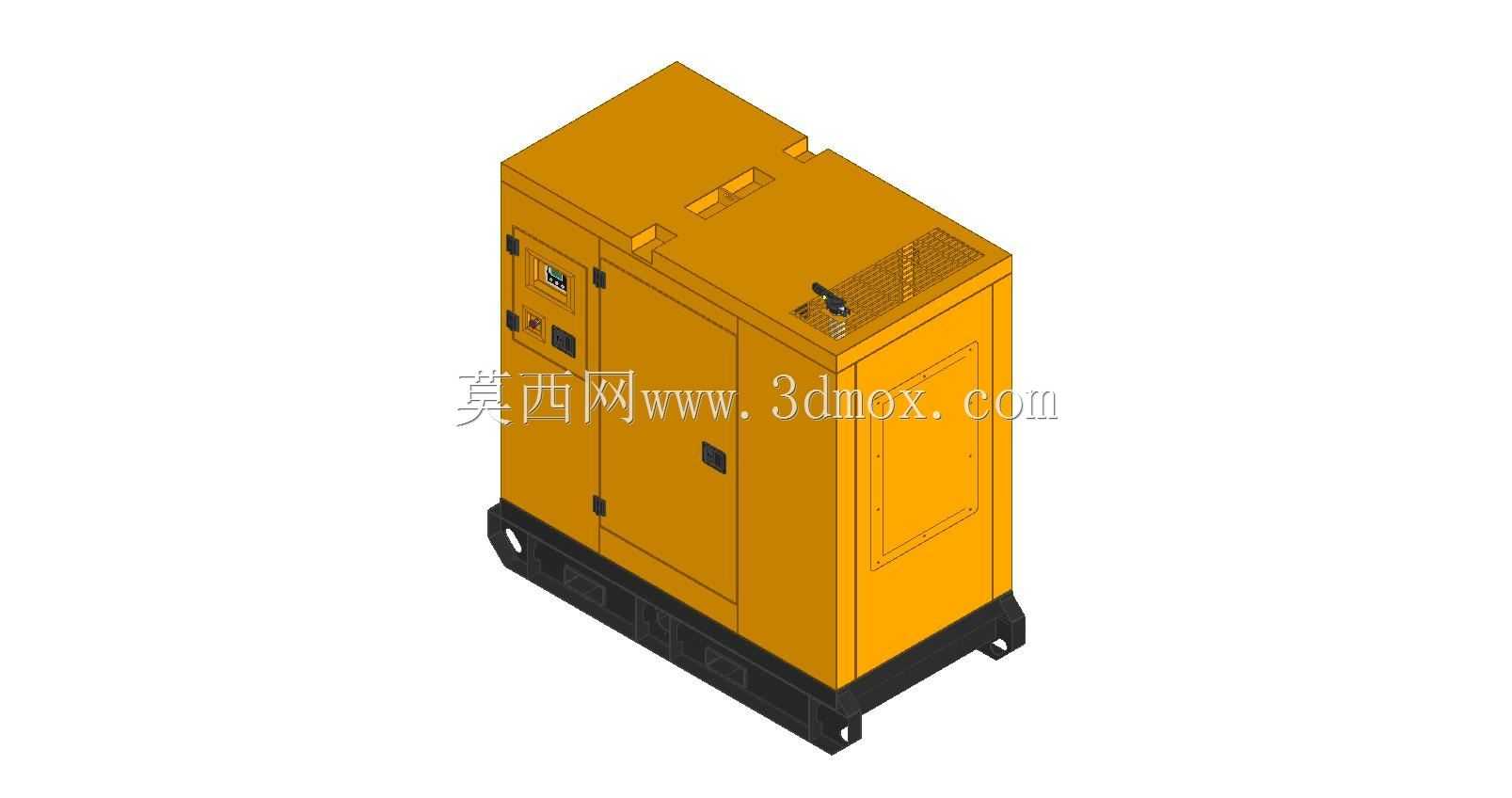

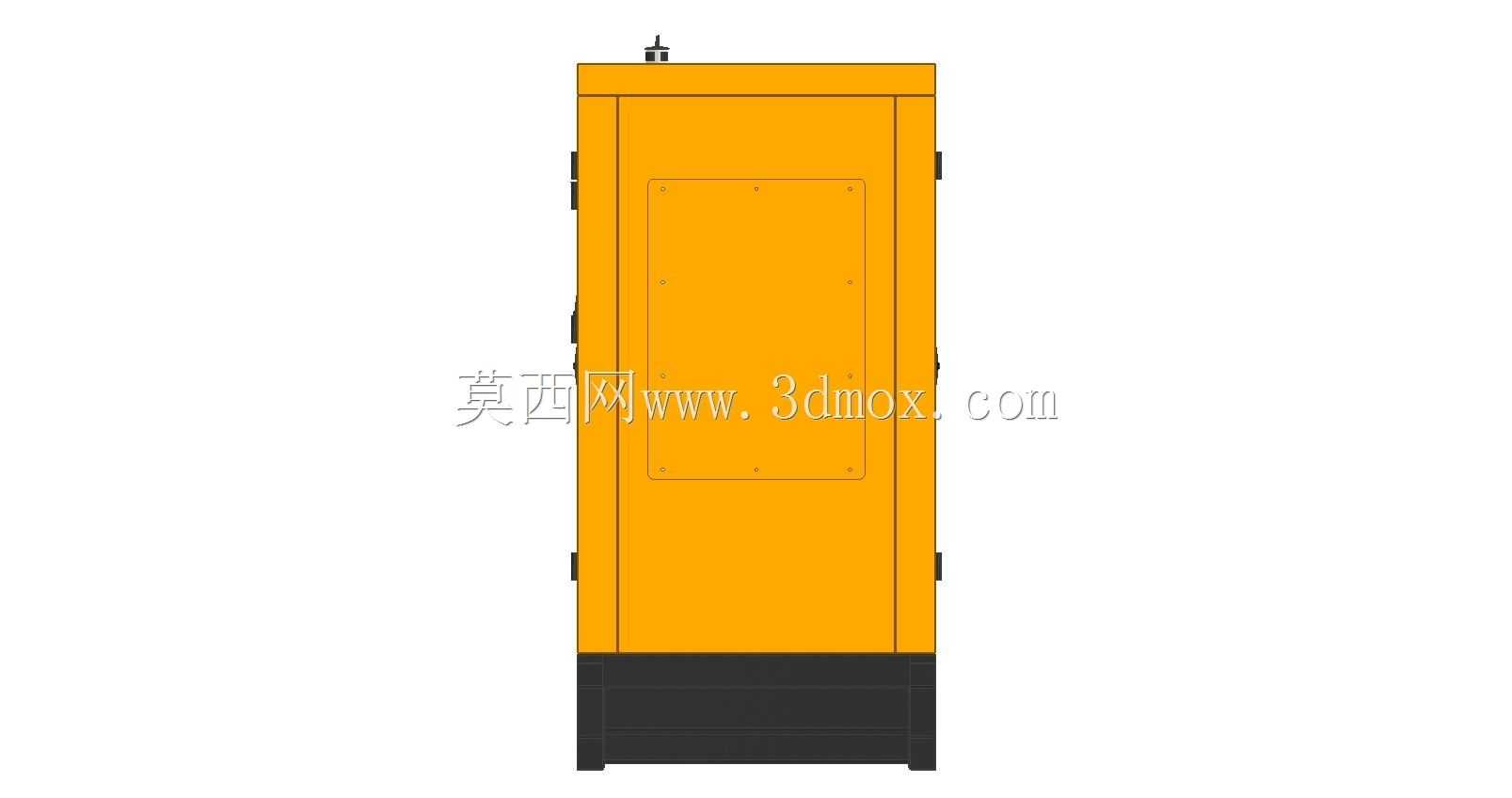

　　这款静音式柴油发电机组的三维结构，完整还原了户外及室内备用供电场景下的设备形态，在通信基站、工地临时供电、商业综合体备用电源、野外作业营地等场景中，这类封闭结构机组是核心供电保障设备，相比开架式机组，其封闭外罩能够将运行噪音控制在符合城市区域噪音标准的范围内，避免在居民区、办公区、医疗场所周边运行时产生噪音扰民问题，同时外罩还能起到防雨、防尘、防异物侵入的作用，适配户外无遮挡安装的使用需求，无需额外搭建防雨棚等防护设施。

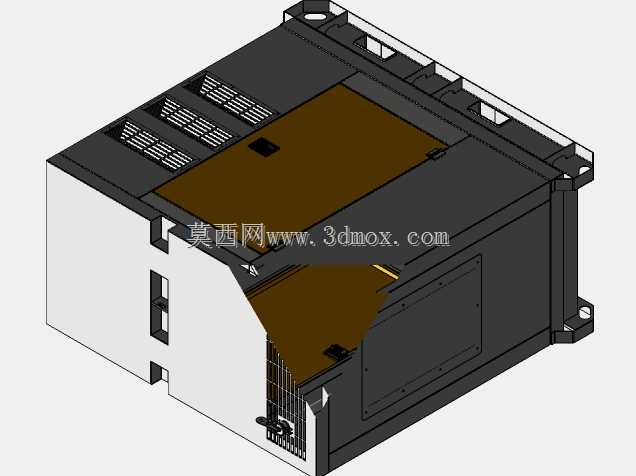

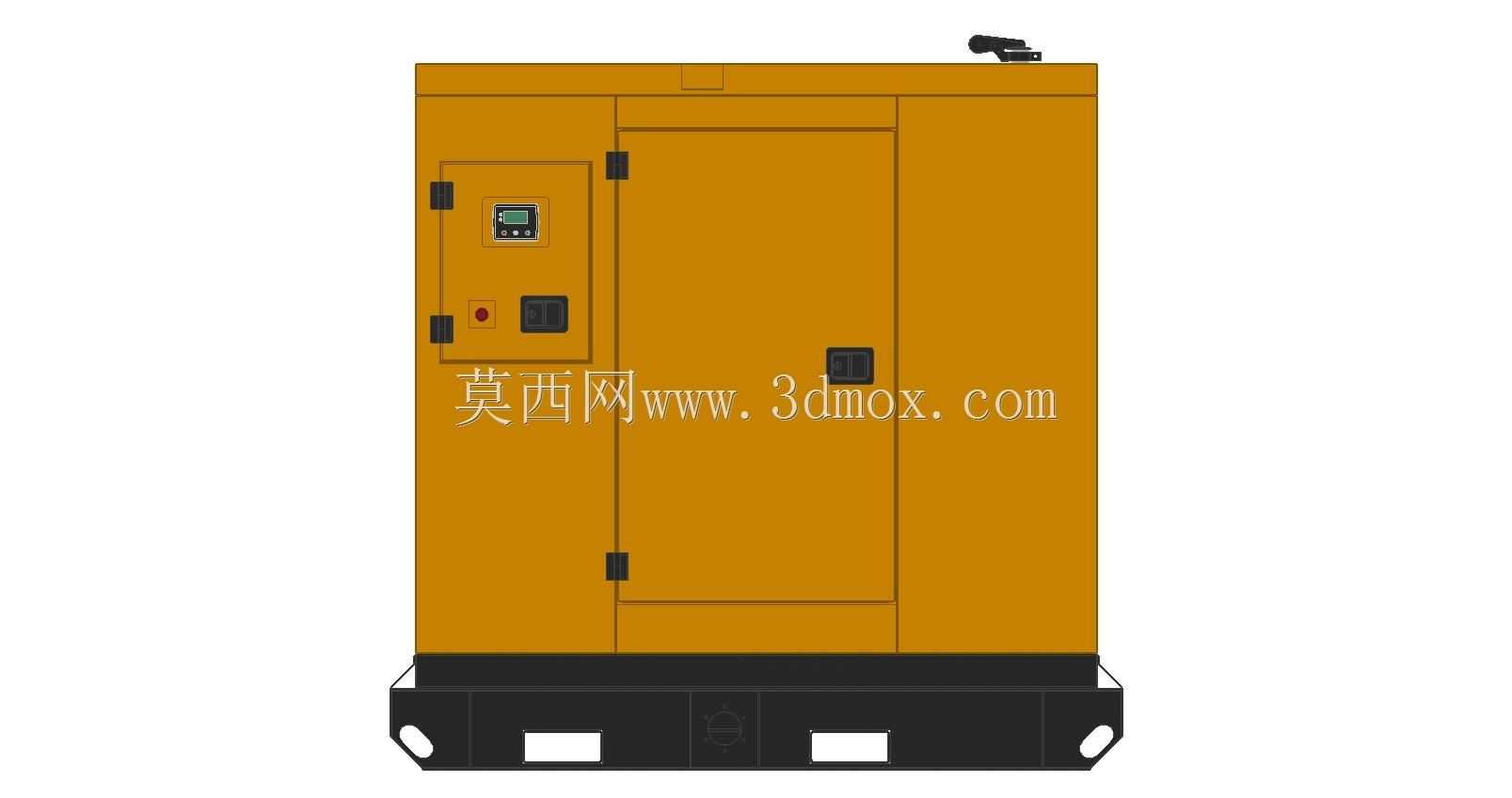

　　从结构设计逻辑来看，整机采用底座集成油箱与机架的一体化设计，底部的黑色承重底座采用型钢焊接成型，预留了叉车孔位与吊耳结构，满足厂区转运、现场吊装的安装需求，底座与上部罩壳之间设置了减震垫安装位，能够将柴油机运行时产生的振动与地面、外罩进行隔离，减少振动传递带来的二次噪音与结构松动风险。外罩部分采用模块化钣金拼接设计，分为左侧控制舱门、右侧检修舱门、顶部散热格栅区几个独立模块，日常维护时可单独开启对应舱门，无需整体拆解外罩，控制舱门位置预留了控制器、急停按钮、输出接线端子的安装位，操作人员无需开启主舱门即可完成启停操作、参数查看与接线作业，大幅降低日常运维的操作难度。

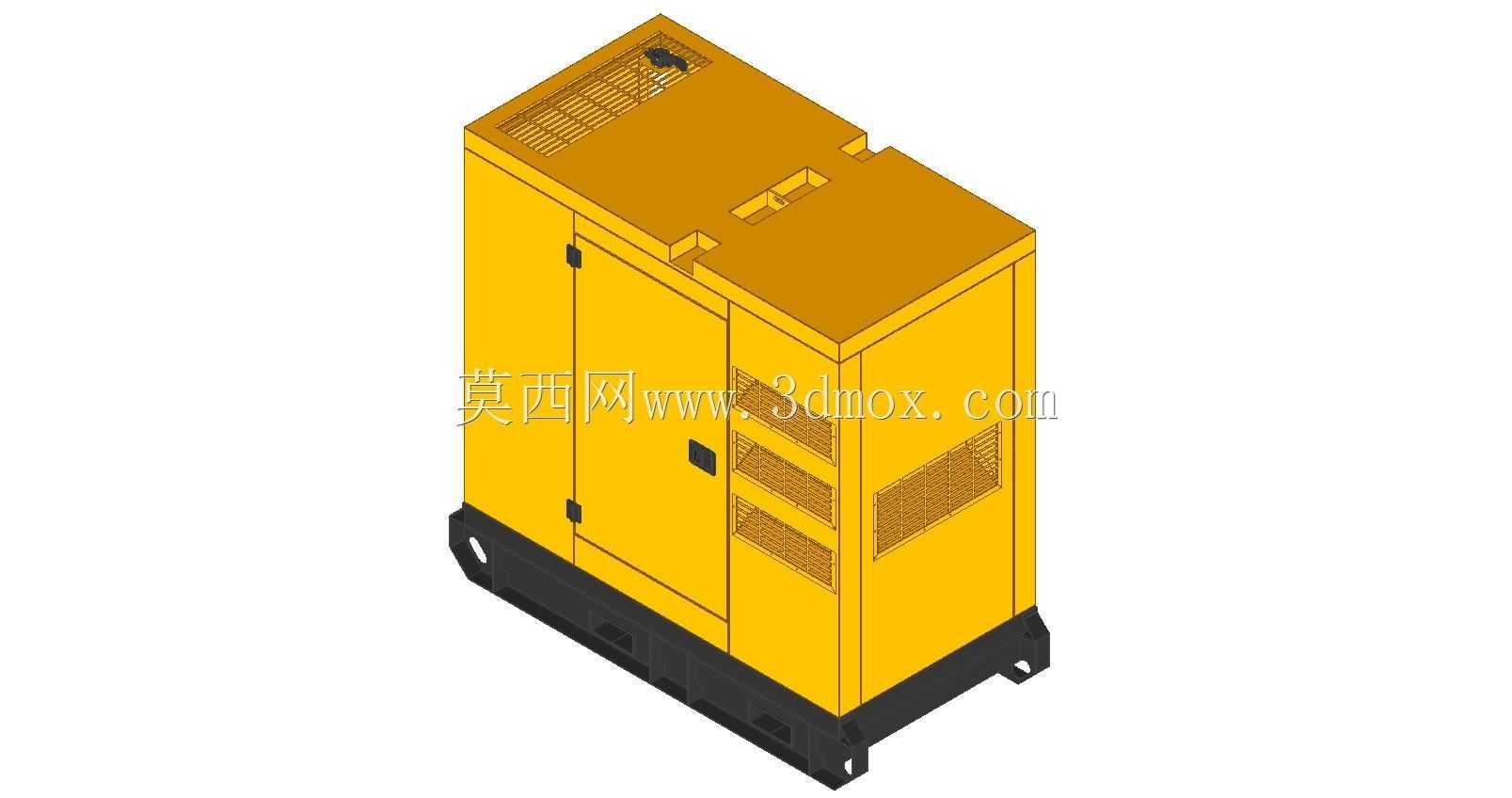

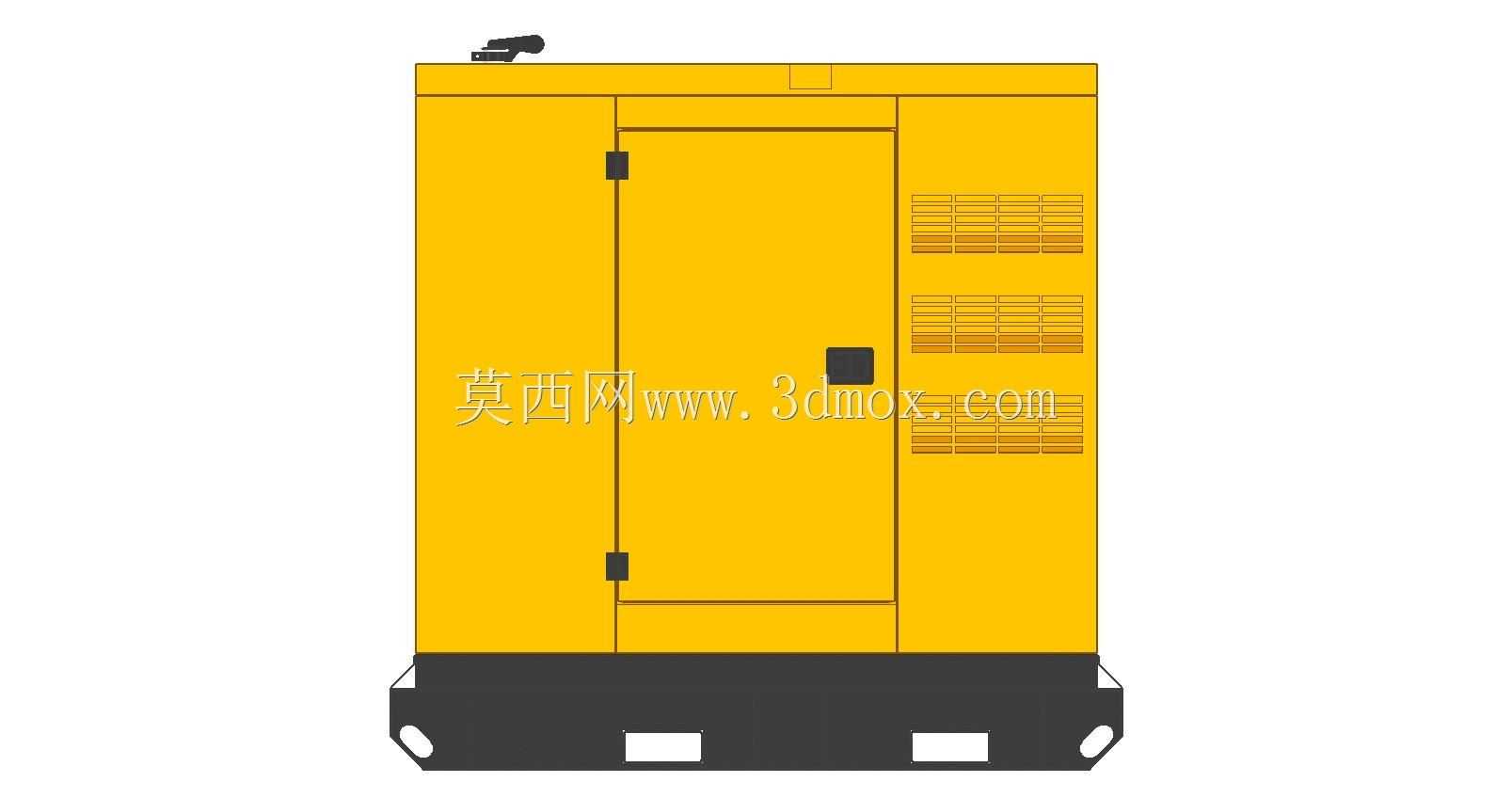

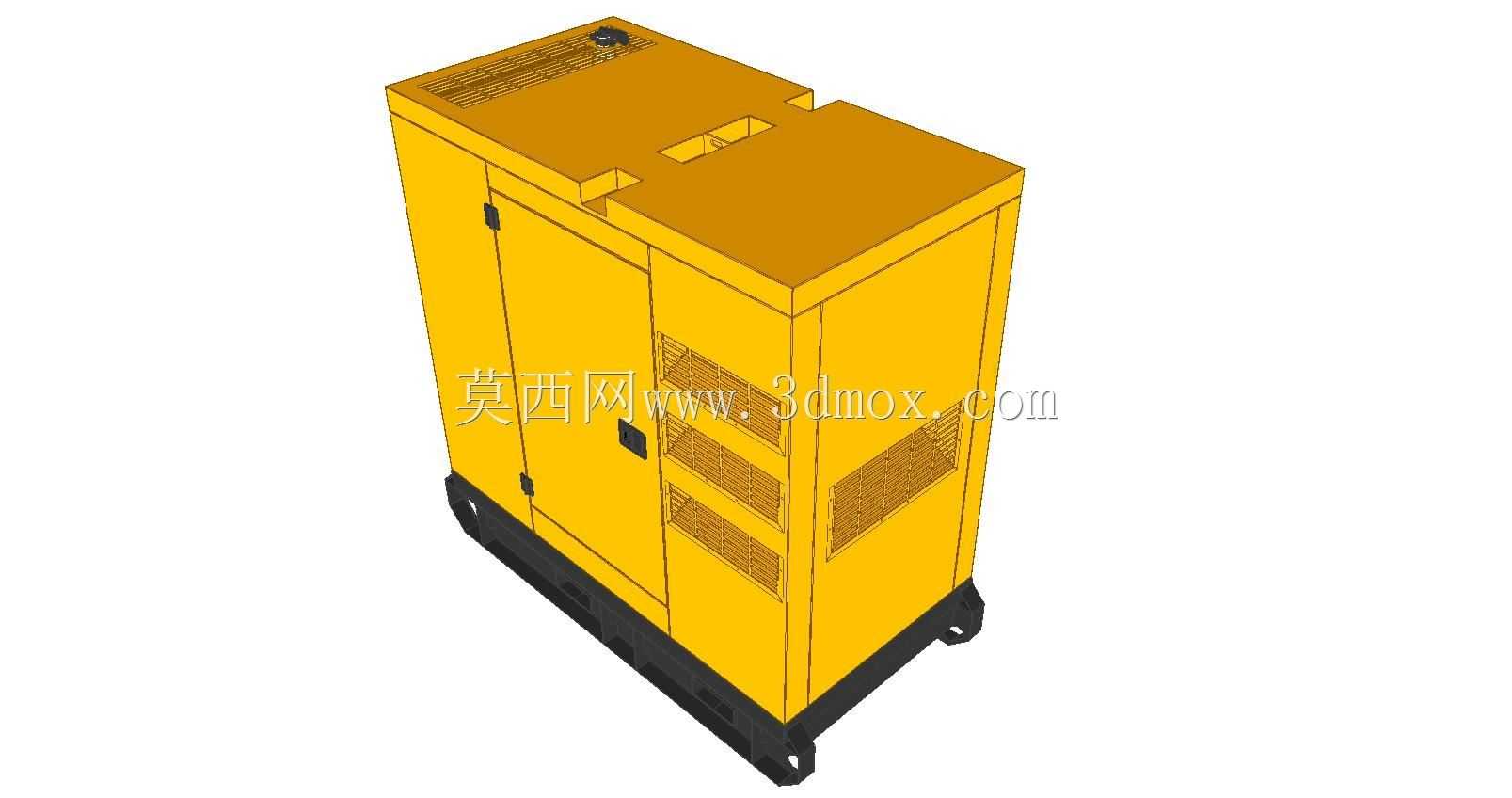

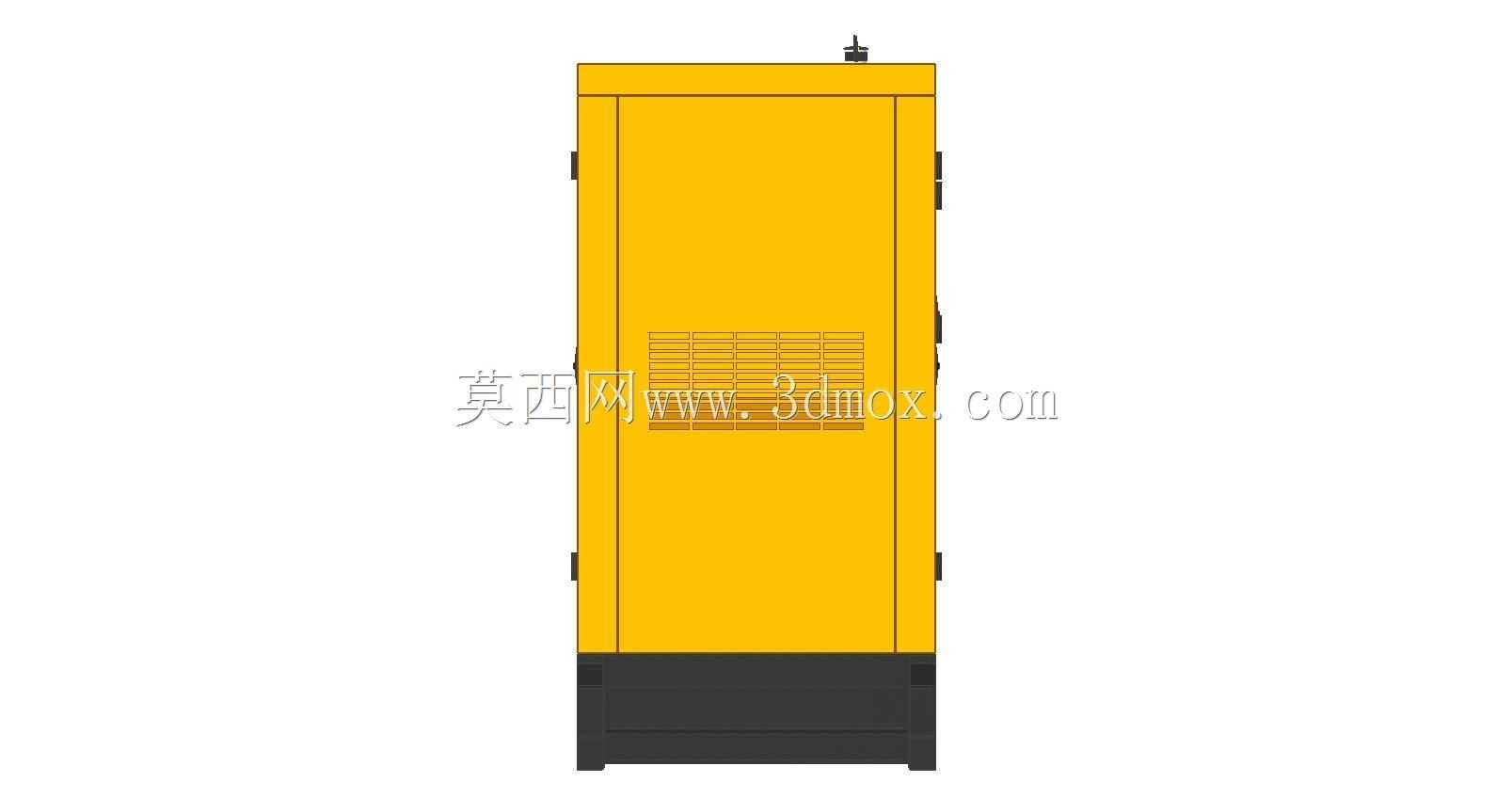

　　外罩表面的进排风结构经过针对性布局，顶部的格栅区域对应机组内部的散热水箱与排气消音装置，侧面预留的进风槽位对应柴油机空滤与发电机散热端，形成下进上出的顺畅散热风道，避免封闭罩壳内部出现热量堆积，保证机组在满负荷运行时，柴油机水温、发电机绕组温度都能维持在合理工作区间。罩壳内侧预留了吸音棉粘贴位，可根据噪音控制需求填充不同厚度的阻燃吸音材料，排气路径上集成了二级消音结构，从排气噪音、机械振动噪音、风扇风噪三个维度进行降噪处理，相比同功率开架机组，运行噪音可降低15-20分贝。

　　安装边界方面，这类机组的外罩轮廓方正，无外凸的零散部件，安装时仅需预留周边0.8米以上的检修操作空间即可，底部安装孔位按照标准发电机组安装尺寸布局，可直接固定在混凝土硬化基础上，也可配套移动拖车架做成移动式供电站。接线区域设置在舱门内侧的防水接线腔中，输出电缆可通过底部的防水格兰头接入，避免雨水顺着线缆进入机组内部，适配雨天户外运行的使用需求。

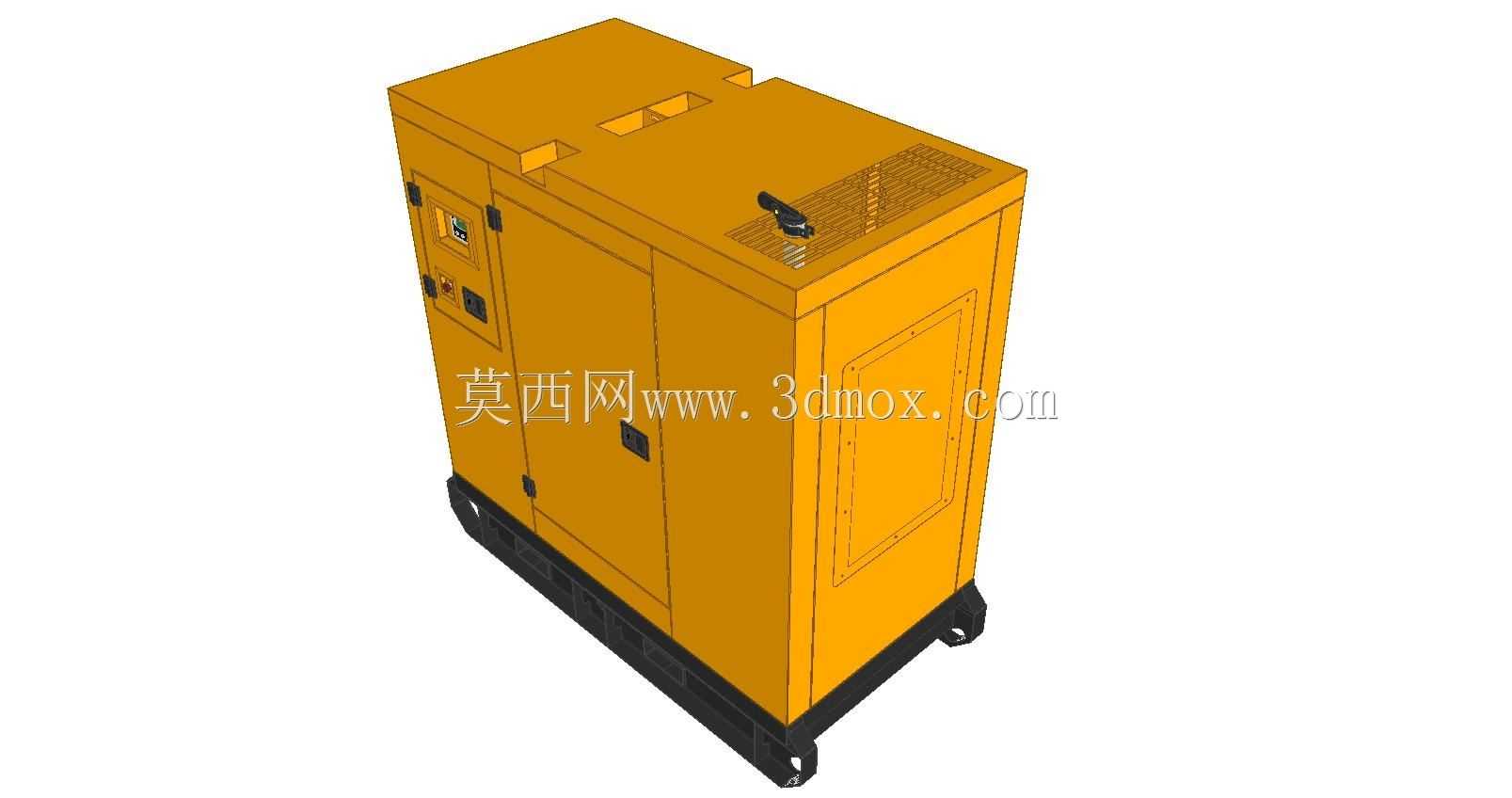

　　从三维建模的细节来看，模型完整还原了外罩的钣金折弯特征、门锁结构、铰链安装位、底座的叉车孔与吊装结构，内部虽然未做完全拆解，但预留了柴油机、发电机、散热水箱、控制屏的安装定位基准，结构设计人员可在此基础上进行内部部件的排布优化、消音结构的迭代设计，也可直接用于项目方案展示、安装布局模拟、运维培训演示等场景，能够直观呈现机组的外部接口、操作位置与安装尺寸，无需额外搭建简化模型即可用于前期项目沟通。

　　在实际选型应用中，这类封闭机组的外罩结构强度经过校核，能够承受户外12级以下的风力载荷，表面喷涂采用户外耐候塑粉，可在-30℃到45℃的环境温度下长期使用而不出现漆面脱落、锈蚀问题，舱门的密封胶条采用耐油耐老化橡胶材质，能够阻挡雨水、粉尘进入舱内，保证内部电气部件与动力部件的运行环境清洁，减少因积尘、受潮带来的设备故障概率。
