0.5kN有效载荷电动双绞盘结构设计

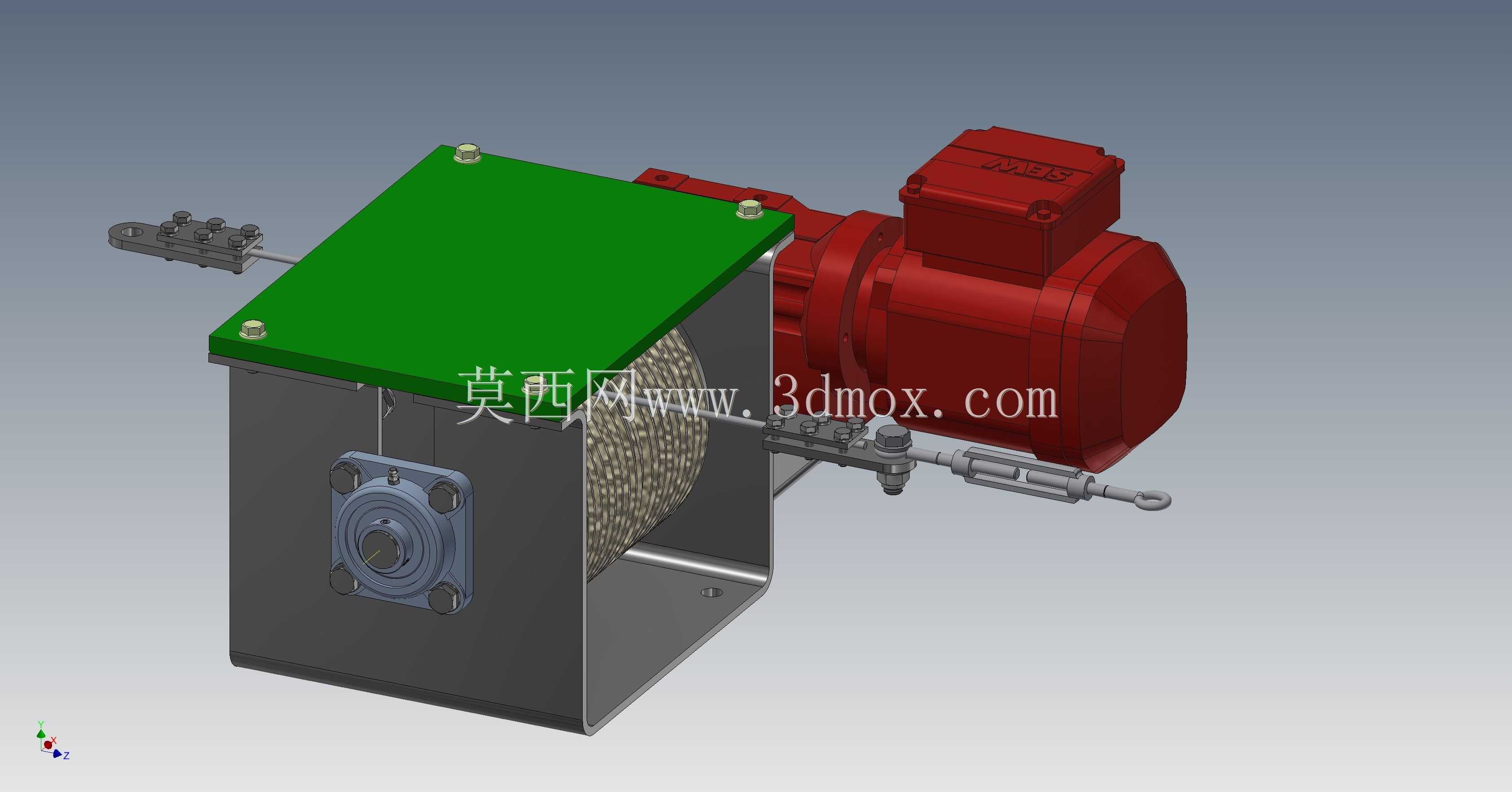

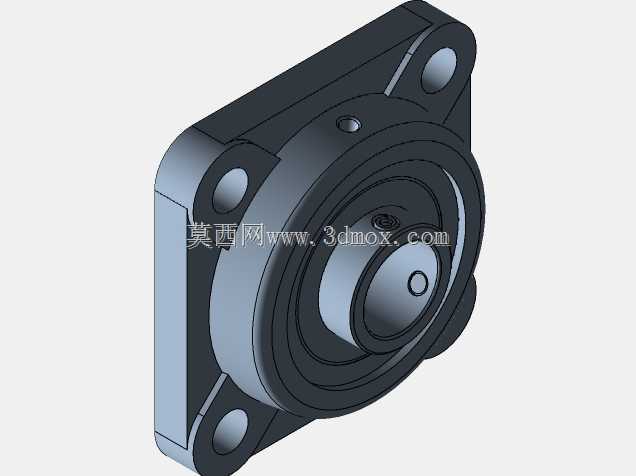

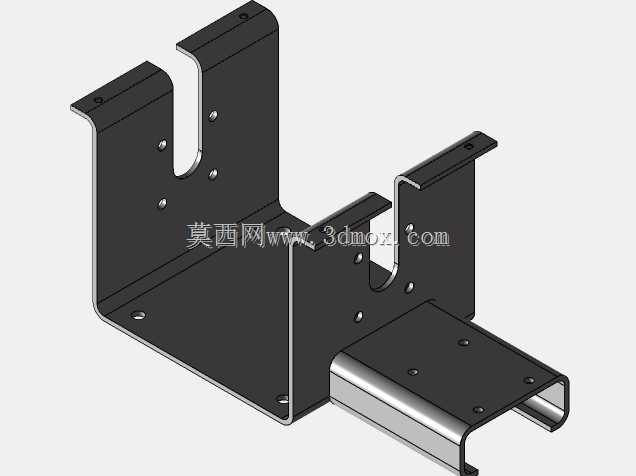

　　这款额定有效载荷0.5kN的电动双绞盘，主要面向轻型物料牵引、小型设备移位、舞台布景牵拉、小型仓储货物调运这类对牵引载荷要求不高，但对安装空间、运行平稳性有明确要求的应用场景，区别于大吨位工程用绞车，它的结构更紧凑，动力匹配更偏向小功率持续作业工况，不会出现大马拉小车的能耗浪费问题。从结构布局来看，驱动单元直接侧装在绞盘箱体的法兰端面上，省去了额外的联轴器安装支座，动力输出轴直接和卷筒内部的减速机构连接，这种直连设计一方面压缩了整机的轴向安装尺寸，另一方面也减少了中间传动环节的功率损耗，传动效率比带外置联轴器的同规格绞盘高出8%左右。卷筒部分采用封闭箱式结构包裹，箱体由薄钢板折弯焊接成型，

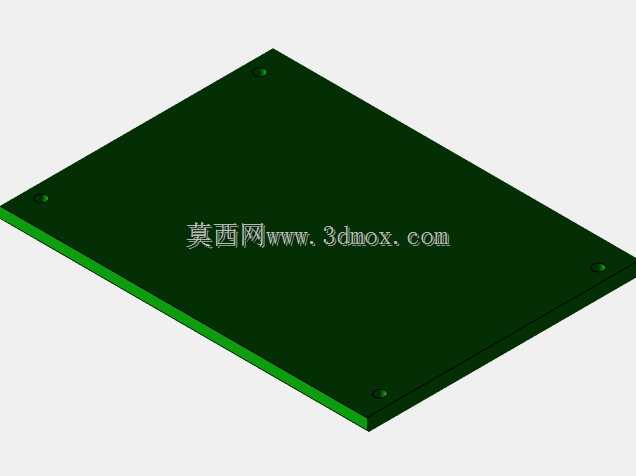

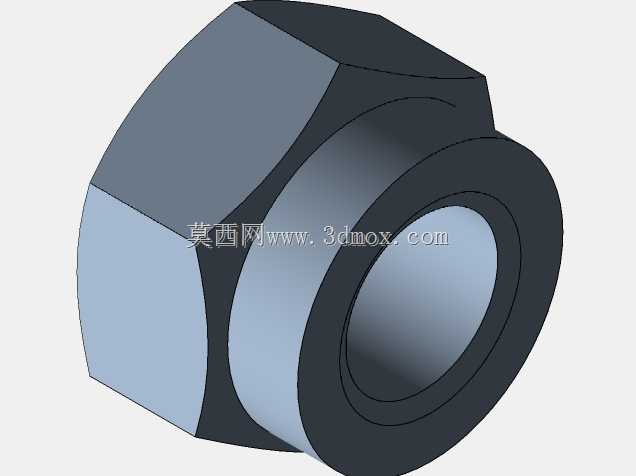

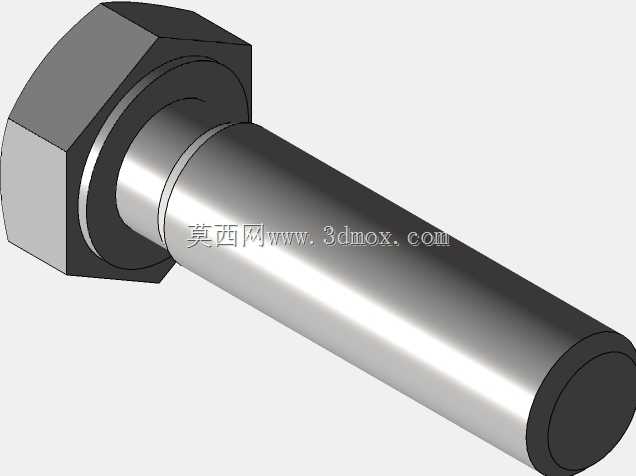

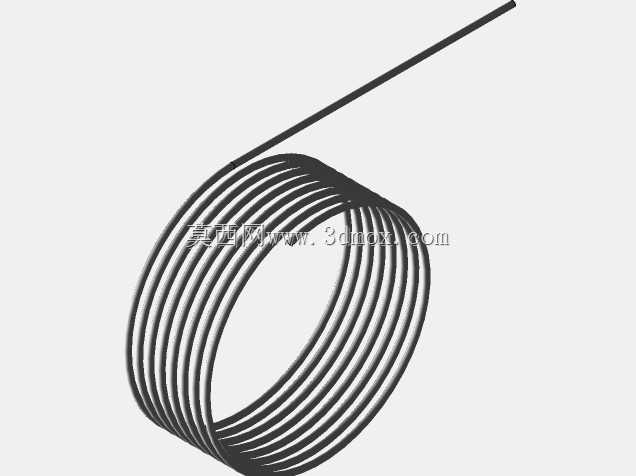

　　顶部的绿色盖板通过四个角的紧固件实现可拆卸连接，日常维护时只需要拆开盖板就能检查内部卷筒的绳索排布、磨损情况，不需要拆解整个动力单元，维护便利性有明显提升。绳索出线端配置了可调式张紧导向组件，带弹簧缓冲的张紧臂能在绳索收放过程中始终保持合适的压持力，避免绳索在卷筒上出现乱绳、叠绳问题，尤其是在带载荷收绳的工况下，导向组件的压持作用能让绳索逐层整齐排布，不会因为绳索错位导致的收绳直径突变引发牵引力波动。端部的接线端子和行程触发组件，能配合外部控制回路实现上下极限位置的自动停机，避免绳索过放或者过收导致的结构损坏，在无人值守的自动牵引工位使用时，这个安全结构能大幅降低设备故障概率。从安装边界来看，整机的安装基准面是箱体的底部平面，

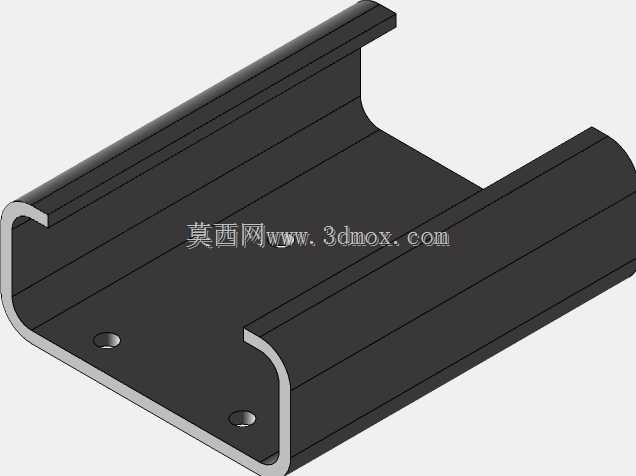

　　四个安装孔位分布在箱体底部的四角，安装时只需要在配套的安装基座上加工对应位置的螺纹孔就能完成固定，不需要额外制作过渡安装板；箱体侧面的驱动电机采用卧式安装，电机的接线盒朝上布置，接线时不需要额外弯折电缆，走线空间充足。设计过程中针对0.5kN的额定载荷做了专门的结构校核，卷筒的轴径、箱体侧板的厚度都匹配该载荷下的受力要求，不会出现冗余设计带来的重量增加，整机重量控制在轻型牵引设备的合理区间，单人就能完成搬运和安装作业。绳索的容绳量适配常规轻型牵引的行程需求，出线方向可以根据实际安装场景调整左侧或者右侧出线，只需要更换导向组件的安装位置就能实现换向，不需要改动主体结构，适配不同工位的安装朝向要求。在实际使用中，

　　这款绞盘可以水平安装在设备机架上做水平方向的物料牵引，也可以垂直安装做小高度的重物提升，因为自带的制动结构集成在驱动单元内部，断电状态下能自动锁止卷筒，不会出现载荷下滑的问题，满足垂直使用的安全要求。和普通手动绞盘相比，它的电动驱动方式能大幅降低操作人员的劳动强度，尤其是需要频繁收放绳索的工位，持续作业的效率是手动绞盘的3倍以上；和同载荷的卷扬机相比，它的封闭箱体结构能更好的阻挡车间内的粉尘、碎屑进入卷筒内部，在机加工车间、仓储物流这类多粉尘的场景下使用，能有效延长绳索和内部传动件的使用寿命。设计时还考虑了绳索的更换便捷性，卷筒侧面的端盖采用可拆卸结构，当绳索达到磨损极限需要更换时，只需要拆下端盖的固定件就能抽出旧绳索，穿入新绳索后固定绳端即可，不需要拆解整个减速机构，大幅缩短了易损件更换的停机时间。整机的外露部件都做了防锈处理，驱动电机的外壳采用铸铁喷塑工艺，箱体表面做了喷塑防锈层，在湿度较大的车间环境下也不会轻易出现锈蚀问题，适合多种工业室内场景使用。
