手动立式PET塑料瓶压扁回收处理装置

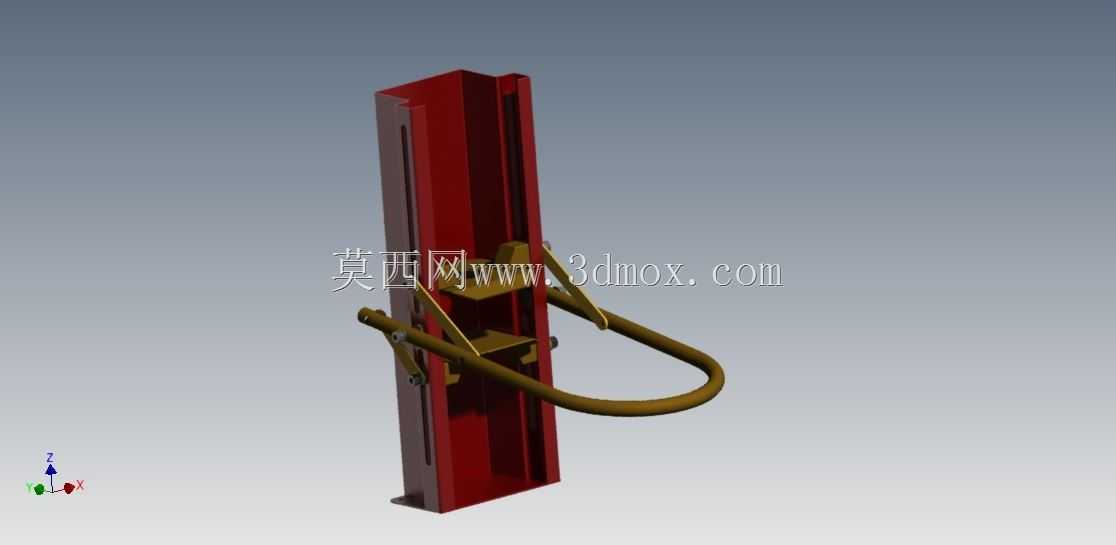

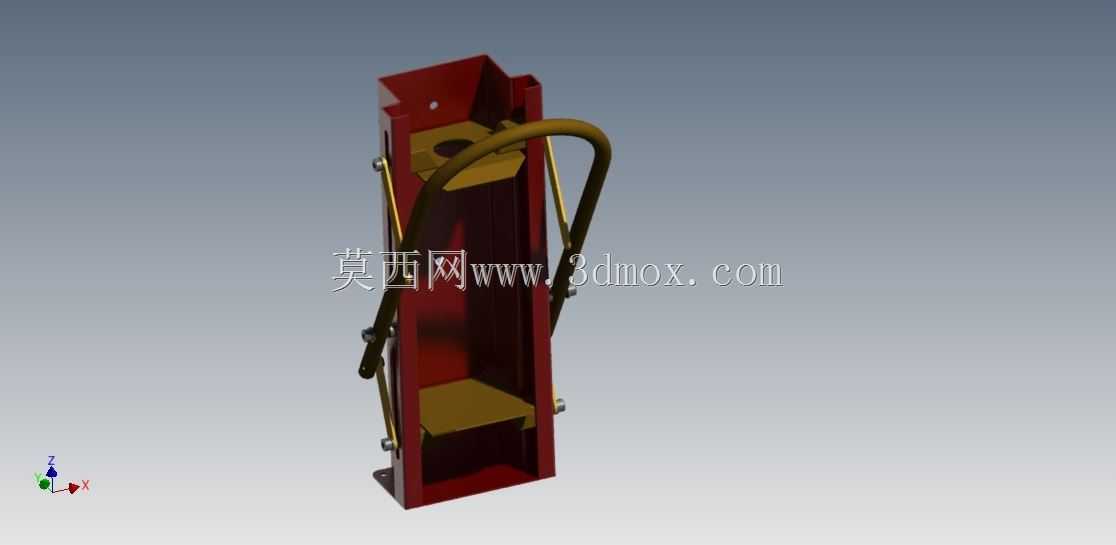

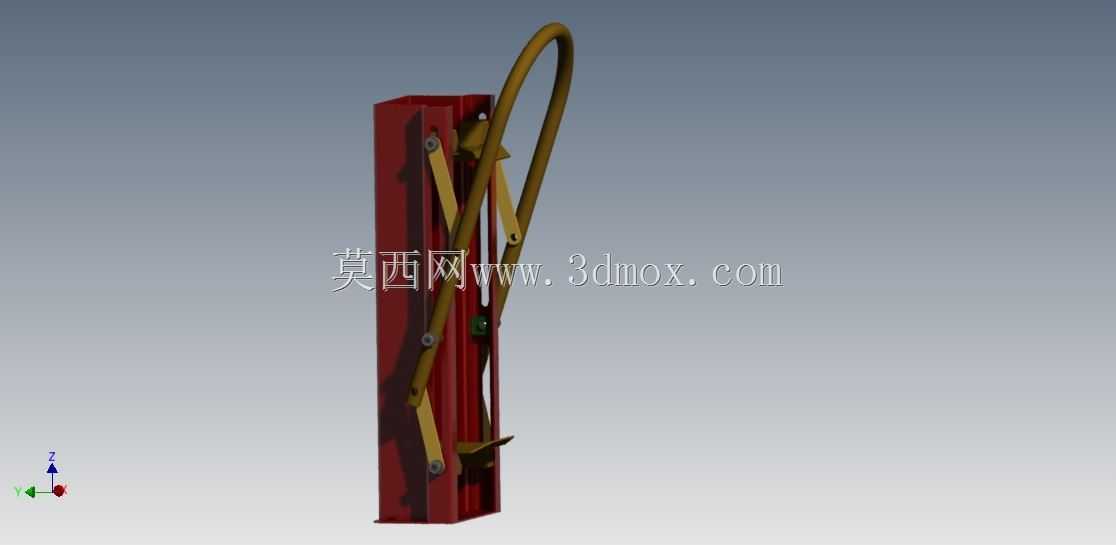

　　在社区废品回收站点、小型商超后场、校园垃圾分类投放点这类零散塑料瓶归集场景中，零散空置PET瓶因中空结构占用极大收纳空间，常规收纳容器往往装填数十个瓶体就达到容量上限，清运频次高、人工整理效率低，这款手动立式压瓶装置正是针对这类小体量零散回收场景设计的专用处理设备。从结构设计逻辑来看，整机采用窄幅立式安装布局，主体依托单根竖向C型槽钢作为承载主梁，所有压合执行构件全部集成在槽钢的单侧安装面上，整体横向占用宽度不足20厘米，竖向安装高度控制在1.2米左右，既可以直接通过膨胀螺栓固定在墙面、立柱侧面，也可以搭配小型落地支架独立放置，不会占用过多通行与操作空间，适配场地局促的零散回收点位安装需求。压合执行端采用多组铰接连杆组成的增力机构，

　　搭配顶部弧形弯管构成的手动操作手柄，操作人员无需施加过大的下压力，通过连杆的力臂放大效应，即可在底部压合工位输出足够的压合力，将空置PET瓶从原有圆柱形态压至厚度不足2厘米的扁平状态，单瓶压缩比可达10:1，单次操作即可完成单瓶的压扁作业，处理效率完全匹配零散投放场景的瓶体归集节奏。设计过程中充分考虑了手动操作的人机工程特性，操作手柄的握持位置距离地面高度设置在1.1米左右，适配多数成年人站立操作的手臂施力角度，无需弯腰或大幅抬臂即可完成压合作业，连续操作数十次也不会产生明显的肢体疲劳。连杆铰接位置全部采用耐磨销轴配合自润滑衬套，长期使用无需频繁加注润滑脂，也不会出现铰接卡顿、压合轨迹偏移的问题；

　　竖向槽钢的内侧设置有可拆卸的导向限位槽，压合板沿槽体竖向运动，全程不会出现侧向偏摆，避免压合作业过程中瓶体弹出的安全隐患。设备底部设置有带定位挡边的瓶体放置工位，操作时只需将空置瓶盖旋开排出瓶内残留空气，将瓶体竖向放置在挡边围成的放置区域内，向下扳动手柄即可完成压合作业，压合完成后的扁平瓶体可直接从工位前方滑出，落入下方配套的收纳容器中，全程无需额外的定位、取件辅助操作，无操作经验的人员也可快速上手使用。考虑到回收场景的复杂使用环境，整机所有外露金属构件都做了防锈涂装处理，铰接位置的销轴采用不锈钢材质，即便长期处于潮湿、带残留饮品污渍的使用环境中，也不会出现锈蚀卡滞的问题，日常维护仅需定期清理压合工位残留的瓶身标签碎屑、

　　残留污渍即可，无复杂的维保需求。不同于大型卧式液压打包设备需要动力电源、占用大面积场地的特性，这款手动压瓶装置完全依靠人力驱动，无需接电、接气即可独立作业，安装位置不受管线布局限制，可灵活布置在垃圾分类点旁、超市收银台后侧、社区回收站的边角位置，填补了小体量零散塑料瓶回收处理环节的设备空白，能有效降低零散瓶体的收纳空间占用，减少回收清运的频次，降低人工整理归集的劳动强度。从结构建模的细节来看，所有铰接点的运动间隙都经过反复校核，手柄扳动的全行程中连杆机构不存在死点与运动干涉，压合板的下压行程刚好匹配常规500ml到2L规格PET瓶的高度范围，无需针对不同容量的瓶体调整工位参数，通用适配市面绝大多数常见规格的饮用塑料瓶处理需求；顶部的弧形弯管手柄除了作为施力构件外，还可作为临时的挂接点，用来挂放收纳袋、清洁工具等配套作业用品，进一步提升设备的场景实用性。
