台式手动液压压力机结构设计

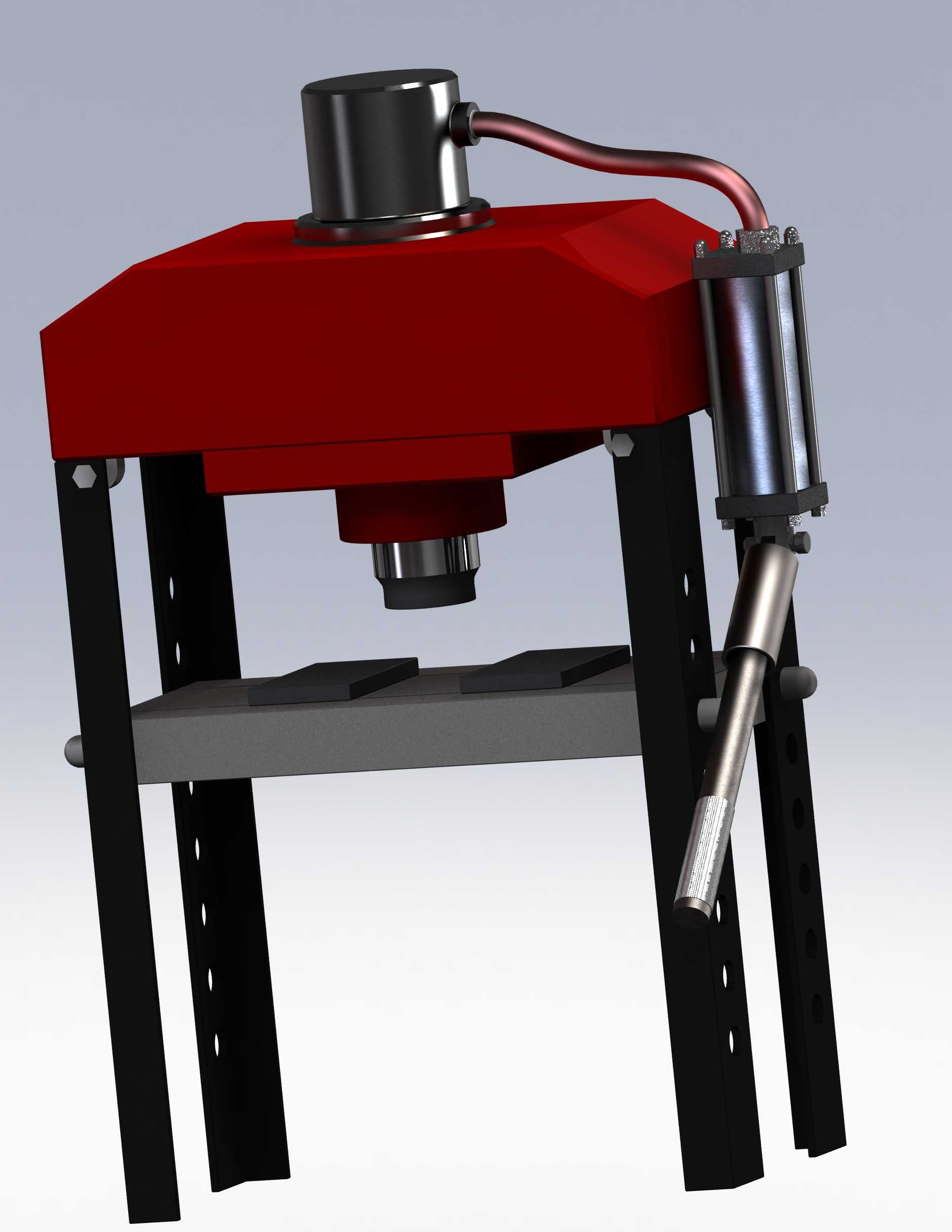

　　这款手动台式液压压力机的三维结构，完全围绕小型机加工车间、汽修门店、五金维修工位的实际压装作业需求搭建，没有冗余的装饰性结构，每一处尺寸设定都贴合一线作业的操作边界。从实际应用场景来看，这类设备常被用于轴承与轴类零件的过盈压装、小型工件的校直校正、五金件的铆接成型、废旧零件的拆卸压出，不需要外接复杂的动力源，手动泵体集成在机身侧方，单人即可完成操作，适合小批量作业、零散维修类的工况，不会占用过多车间场地，移动转运也相对便捷。

　　从结构设计思路上，整机采用龙门式双立柱支撑框架，上横梁集成焊接式液压油缸安装座，油缸垂直向下布置，压头直接与油缸活塞杆端部连接，省去了多余的传动连接结构，减少了压力传递过程中的损耗。侧置的手动液压泵通过高压油管与主油缸连通，泵体的操作手柄倾斜角度经过反复调整，操作人员站在机身正前方作业时，手臂自然下垂即可扳动手柄完成加压，不需要刻意调整站姿，长时间作业也能降低操作疲劳。双立柱采用高强度型钢加工，立柱表面做了发黑防锈处理，沿立柱轴向排布的多组调节孔，可以根据待加工工件的高度，快速调整下部工作台的安装位置，适配不同高度尺寸的工件压装需求，工作台面采用平整钢板加工，表面预留T型槽安装位，可以根据作业需求加装定制夹具，固定异形工件避免压装过程中出现偏移。

　　在功能特性的设计上，手动泵体集成了卸压阀结构，加压完成后只需要旋动卸压旋钮，油缸活塞杆即可在复位弹簧的作用下自动回程，不需要额外手动提拉复位。油缸的密封结构采用多道密封圈组合设计，高压油腔的密封可靠性经过结构验证，长期使用也不容易出现漏油泄压的问题，压装过程中压力输出平稳，不会出现压力突跳的情况，能避免压装过程中损伤工件表面。机身底部的支撑脚做了加宽处理，放置在地面时接触面积足够大，即使承受最大额定压力，机身也不会出现侧倾晃动的问题，保障作业过程的稳定性。

　　从安装边界与外形尺寸来看，整机的宽度控制在单人可侧身通过的尺寸范围内，放置在工作台边或者车间角落都不会影响通道通行，工作台的最低与最高调节行程覆盖了常规小型零件的压装高度需求，压头的下行行程满足绝大多数过盈配合件的压入深度要求，不需要额外加装延长压头即可完成常规作业。高压油管的排布做了固定限位，沿着上横梁侧边走线，不会在压头下行过程中与工件、操作手柄产生干涉，油管的弯曲半径符合液压管路的安装规范，长期弯折也不会出现油管开裂渗油的问题。操作手柄的握持部位做了滚花防滑处理，手上沾有油污时也能稳定握持发力，不会出现打滑脱手的情况。

　　在结构细节处理上，所有的焊接部位都做了焊后去应力处理，避免长期承受压力后机架出现焊接变形，影响压头与工作台的垂直度，导致压装过程中出现偏载，损坏工件或者设备本身。压头的端部采用可拆卸式设计，可以根据不同的作业需求更换平压头、V型压头、尖头压头等不同的工作端头，拓展设备的适用范围。工作台与立柱的连接采用高强度销轴定位，配合锁紧螺母固定，调整高度时只需要拔出销轴，将工作台移动到对应高度的孔位后重新插入销轴锁紧即可，整个调整过程不需要借助大型工具，单人两分钟内即可完成高度调整，适配不同的作业需求。
