蓝色法兰安装三相异步电动机结构

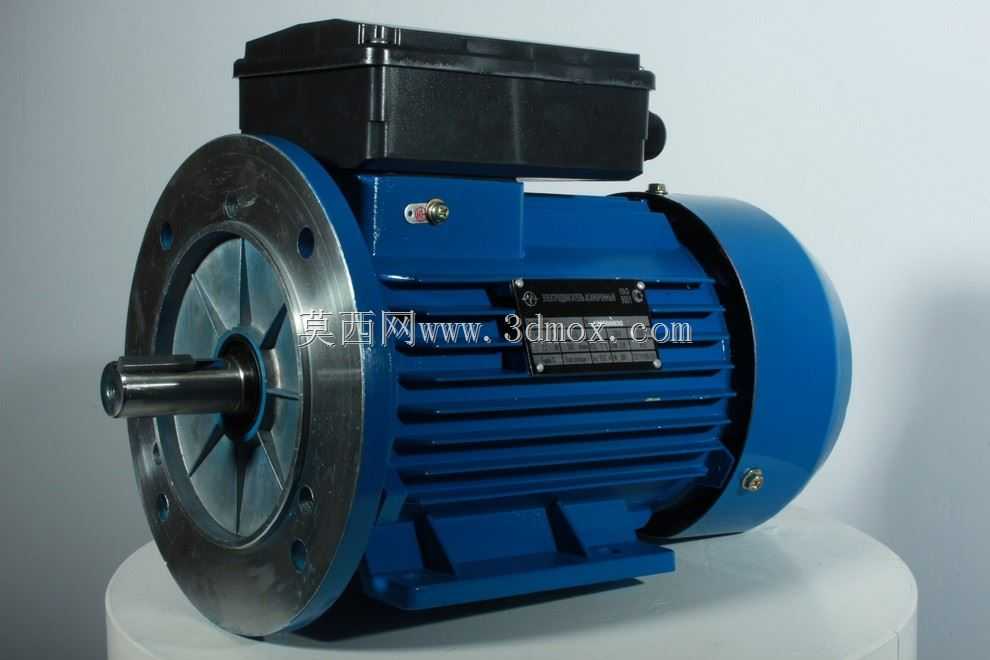

　　这款法兰式安装的电动机三维结构，还原了工业现场常用的B5安装型异步电机的完整细节，建模过程中优先保证了安装连接尺寸的准确性，所有配合面的公差预留都按照实际工业装配要求做了对应处理，能直接用于设备布局阶段的干涉检查、安装工位的空间校核工作。从实际应用场景来看，这类电机广泛覆盖轻工输送线、小型泵组配套、机床辅机驱动、食品包装设备动力输入等多个工况，不管是新设备研发阶段的整机布局，还是老旧产线的电机替换选型，都可以直接参考这个模型的尺寸边界做前期规划。

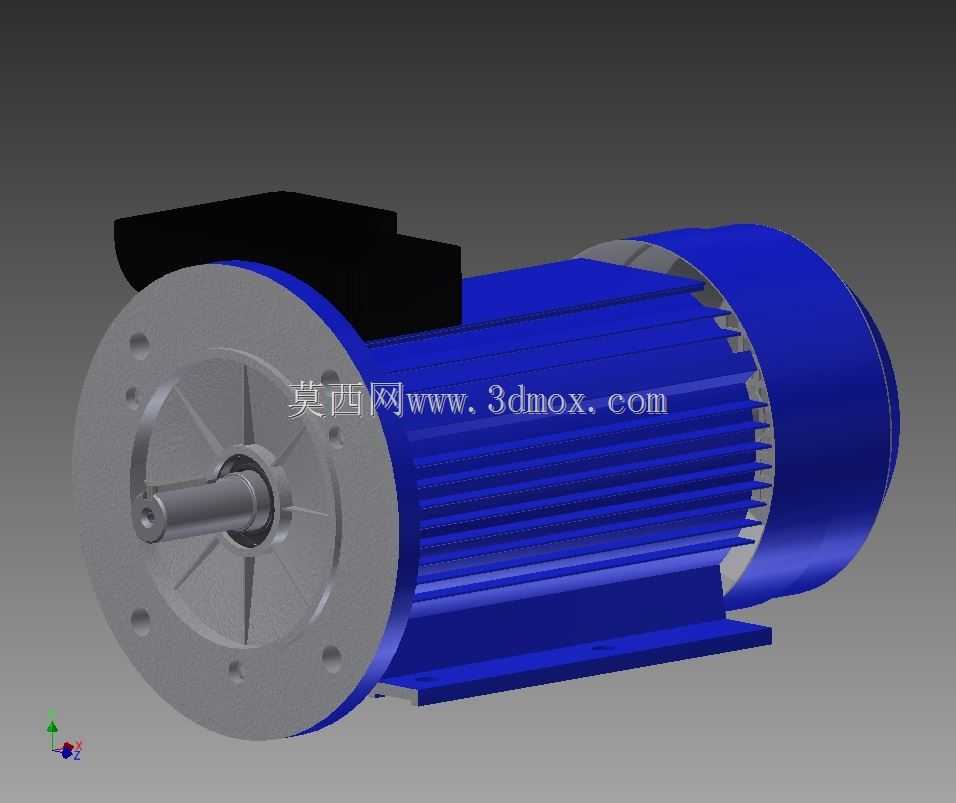

　　模型完整呈现了电机的几个核心结构部分：前端的法兰安装端盖做了全细节的安装孔位还原，止口尺寸、安装孔的分布圆直径、孔位深度都和常用的标准系列电机参数对齐，设计选型时不用再反复核对二维样本的安装尺寸，直接把模型调入装配体就能确认法兰和设备安装面的匹配度，避免出现安装孔位错位、止口配合间隙不合适的问题。输出轴部分还原了标准的轴伸直径、键槽尺寸，连轴端的中心孔细节都做了呈现，做联轴器选型、带轮装配校核的时候，可以直接在三维环境里测量轴伸长度和直径，确认传动件的轴向定位空间是否足够，不会出现传动件和端盖干涉的情况。

　　机座部分的散热筋结构按照实际压铸铝机座的形态做了还原，散热筋的高度、间距都参考了同功率段量产电机的实际参数，做设备散热风道设计的时候，可以直接参考机座的散热结构预留通风空间，避免因为周边结构遮挡散热筋导致电机运行温升过高。顶部的接线盒结构也做了完整建模，接线盒的安装位置、出线方向的空间预留都和实物一致，做电气布线设计的时候，可以直接根据接线盒的位置规划线缆走向，预留足够的线缆弯曲半径，避免后期装配时出现线缆长度不足、弯折角度过大的问题。底部的安装脚虽然B5安装型主要靠法兰固定，但模型也保留了底脚结构，方便用户在需要改成B3卧式安装或者B35立卧两用安装的时候直接调用，不用额外补充建模。

　　设计思路上，整个模型没有做多余的简化处理，所有和安装、装配相关的尺寸都严格对齐行业通用标准，没有为了建模方便随意修改配合面的尺寸。比如前端盖和机座的配合止口、轴承室的位置尺寸，都按照实际电机的装配关系做了对应，做电机拆解动画、装配工艺演示的时候，这个模型可以直接用来做爆炸视图，各个零件的装配顺序、配合关系都和实际生产流程一致。从安装边界来看，模型的最大外轮廓尺寸、法兰端面到风罩末端的总长度、接线盒的顶部高度都做了精准控制，在做整机设备布局的时候，只要把这个模型调入装配环境，就能快速确认电机周边需要预留的维护空间，比如接线盒开盖操作需要的侧面空间、风罩后端需要预留的散热空间、前端联轴器拆装需要的轴向空间，都可以直接通过模型测量得到，不用再对照二维图纸反复计算空间尺寸。

　　对于做设备改造的工程师来说，这个模型还能用来做电机替换的适配性检查，比如原有设备的安装法兰尺寸固定，需要替换不同厂家的同功率电机时，可以直接把这个模型和原有电机模型做对比，确认安装孔位、轴伸尺寸、总长度是否匹配，不用等到实物到场才发现安装尺寸不符耽误改造进度。做传动系统设计的时候，还可以直接在模型上加载载荷参考，确认电机轴的径向受力空间是否满足带传动、链传动的载荷要求，避免因为轴伸悬臂过长导致轴承过早损坏。整个模型的结构拆分也符合实际零件的拆分逻辑，端盖、机座、轴、风罩、接线盒、风扇都是独立的零件特征，需要做局部结构修改的时候，比如更换特殊规格的输出轴、修改接线盒的出线方向，都可以直接在对应零件上编辑，不用从零开始建模，能大幅缩短前期设计的建模时间。
