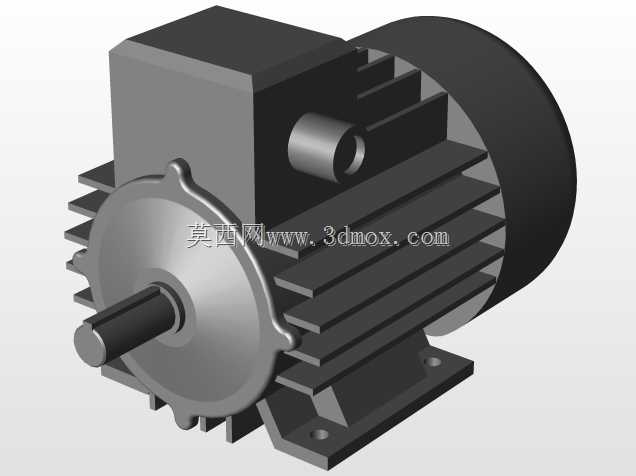

1.1千瓦AIRS80V6三相异步电动机结构模型

　　这款1.1千瓦转速1000转每分钟的电动机，常被应用在轻工输送线、小型机床进给机构、食品加工搅拌设备、农用小型排灌辅机这类对动力输出平顺性有要求、安装空间紧凑的场景中，作为核心动力源匹配负载端的传动结构，能在额定工况下持续输出稳定转矩，适配多数中小型工业设备的动力输入需求。从结构设计来看，模型完整还原了鼠笼式异步电机的典型构造：机座采用带散热筋的一体式铸铝结构设计，散热筋沿轴向平行排布，筋条高度与间距经过热仿真校核，能在电机持续运行时通过自然对流带走定子绕组产生的热量，避免绕组温升过高导致绝缘老化加速；端盖与机座采用止口定位配合，轴承室的公差配合选取基孔制过渡配合，既能保证轴承外圈的固定可靠性，又能给装配环节留足调整余量，

　　避免装配应力导致的轴承卡滞问题。输出轴采用阶梯轴结构，轴伸端的直径与键槽尺寸匹配标准联轴器、皮带轮的安装规格，轴肩位置设计有密封圈安装槽，可配套骨架油封阻挡外界粉尘、水汽进入轴承腔，适配多粉尘、轻度潮湿的车间作业环境。接线盒布置在机座侧上方，盒体与机座之间预留了密封垫安装位，内部的接线端子排布符合三相电源的接线规范，同时预留了接地端子的安装位置，满足电气安全的布线要求。底部的安装脚座与机座为一体铸造成型，脚座上的两个长条形安装孔可适配一定范围内的安装中心距偏差，降低设备机架加工时的位置精度要求，安装时配合减震垫使用，能有效削弱电机运行时的振动传递到配套设备上。从建模逻辑来看，整个模型的特征搭建完全遵循实际加工工艺顺序：

　　先构建机座的基础实体，再通过拉伸切除做出散热筋、安装孔、止口等结构，之后依次装配定子铁芯、转子组件、端盖、输出轴、接线盒等部件，各部件之间的配合间隙完全参照实际产品的装配公差设置，没有出现干涉问题。对于需要做设备整体布局的设计人员来说，这个模型的安装边界尺寸完全符合AIRS80机座号的行业标准，中心高、轴伸长度、安装孔距、整机总长总宽总高的数值都和实物一致，导入设备总装时不需要额外调整尺寸比例，可直接用来校核安装空间、做传动链路的干涉检查，也能用来做设备的三维可视化展示，直观呈现动力单元的布置位置。在实际选型匹配时，这款6极电机的输出转速约1000转每分钟，相比2极、4极电机的输出转矩更大，启动时的电流冲击更小，

　　适合驱动启动负载较大、不需要高转速运行的设备，比如小型皮带输送机的驱动辊、低速搅拌装置的主轴，搭配减速机构使用时还能进一步放大输出转矩，适配更大负载的传动需求。模型上的细节结构也都做了还原，比如端盖上的吊环安装孔、机座表面的接地标识位置、散热筋端部的倒角结构，这些细节在做设备渲染、工程出图时都能直接使用，不需要额外补充建模。
