工业弯角式铠装电阻温度检测探头

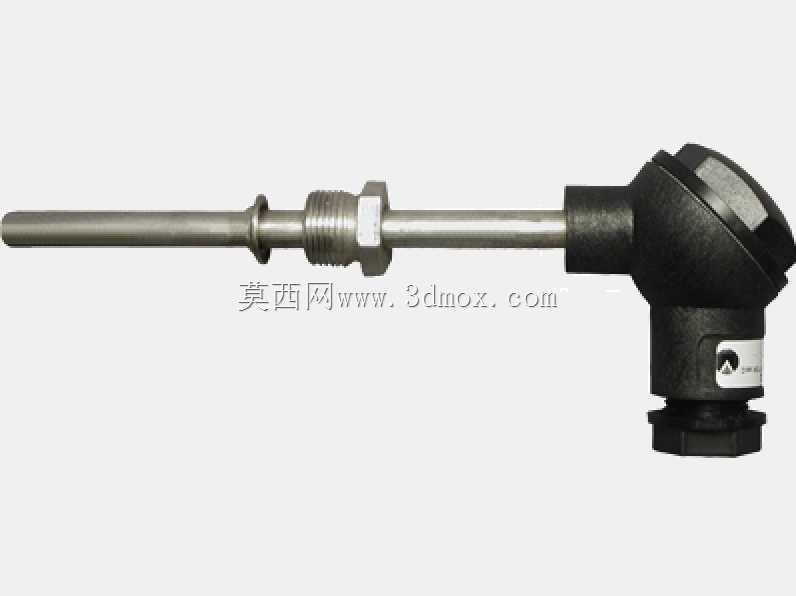

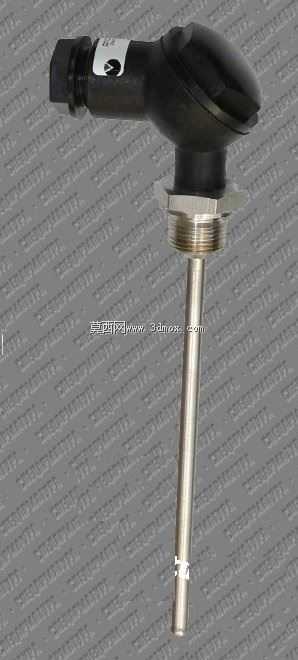

　　这款弯角式铠装电阻测温探头，是工业现场接触式温度检测的常用元件，在化工反应釜测温点位、热力管网蒸汽管路、工业炉窑壁面测温、液压系统油温检测、电机绕组温升监测等场景中都有广泛应用，其结构设计完全围绕工业现场的安装、防护、长期稳定运行需求展开。从结构设计逻辑来看，探头采用弯角式接线盒结构，区别于直出式接线盒，这种结构能在安装空间受限的场景下，避免接线线缆与周边管路、结构件产生干涉，同时接线盒的出线方向垂直于探杆轴线，能让线缆走线更规整，减少线缆弯折应力，提升接线端的防护可靠性。探杆部分采用金属铠装结构，外层为不锈钢防护套管，内部封装铂电阻感温元件与绝缘填充材料，既可以保证感温元件与被测介质的热传导效率，又能隔绝工业现场的水汽、粉尘、

　　腐蚀性介质对感温元件的侵蚀，铠装结构的探杆还具备一定的抗机械冲击能力，在设备启停产生振动、管路存在小幅形变的工况下，不会出现感温元件移位、引线断裂的问题。安装结构上，探杆中部设置了外螺纹安装接头与锁紧螺母，属于螺纹式安装结构，适配工业现场常见的管路焊接内螺纹底座、设备壁面预留螺纹安装孔，安装时可根据实际插入深度调整探杆伸入被测介质的长度，调整到位后通过锁紧螺母锁止固定，既能保证感温端处于介质流道的有效测温区域，避免探杆过长受介质冲刷产生振动疲劳，也能防止探杆过短导致测温响应滞后、测量值偏离实际介质温度。接线盒部分采用压铸铝合金材质，表面做喷塑防腐处理，盒体与盒盖之间设置密封橡胶圈，具备足够的防尘防水能力，可适应户外、潮湿、

　　多粉尘的工业现场环境，接线盒内部设置接线端子排，用于连接感温元件的引线与外部信号传输线缆，端子排旁设置接地端子，可有效屏蔽工业现场的电磁干扰，避免温度信号传输过程中出现波动、跳变，保障测温数据的准确性。从安装边界尺寸来看，探杆的有效插入长度可根据实际工况选型调整，螺纹接头的规格适配工业常用的公制、英制安装螺纹，接线盒的弯角结构整体外轮廓尺寸紧凑，在安装时，接线盒侧边与周边结构件的预留间隙不小于20mm即可满足接线操作与后期维护的空间需求，探杆伸入被测介质的部分，感温端距离管路内壁、设备壁面的距离不小于50mm，可避免壁面温度对测量结果产生干扰。在实际使用过程中，这款探头的感温元件采用标准化铂电阻芯体，具备稳定的电阻-温度对应特性，

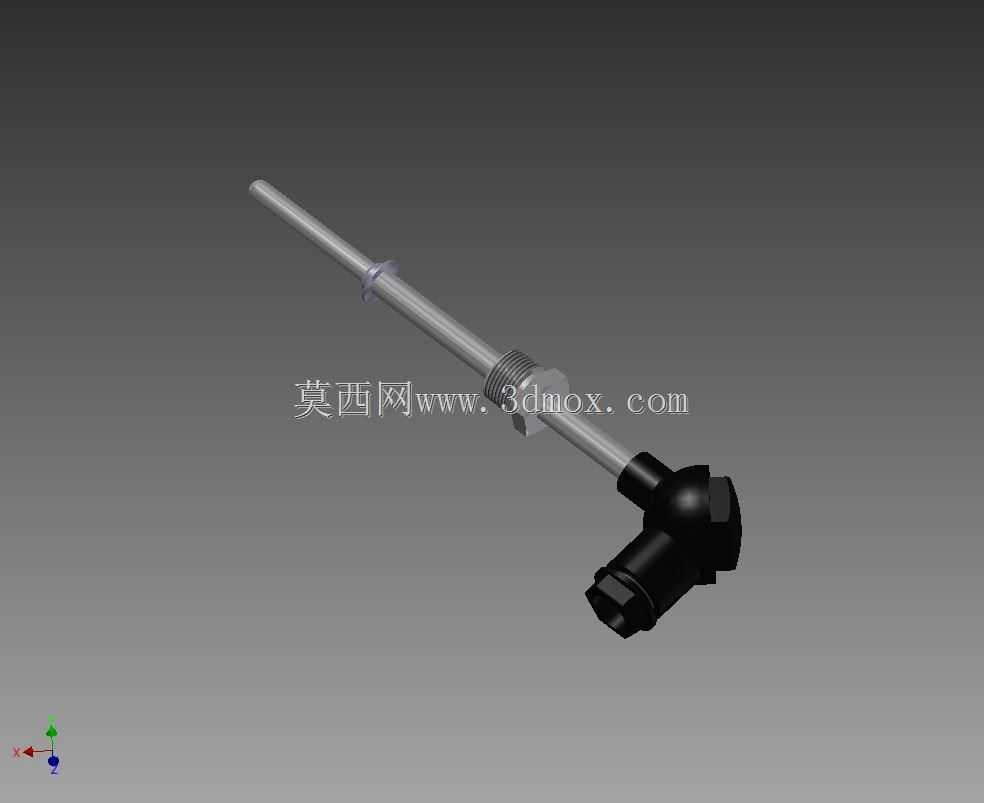

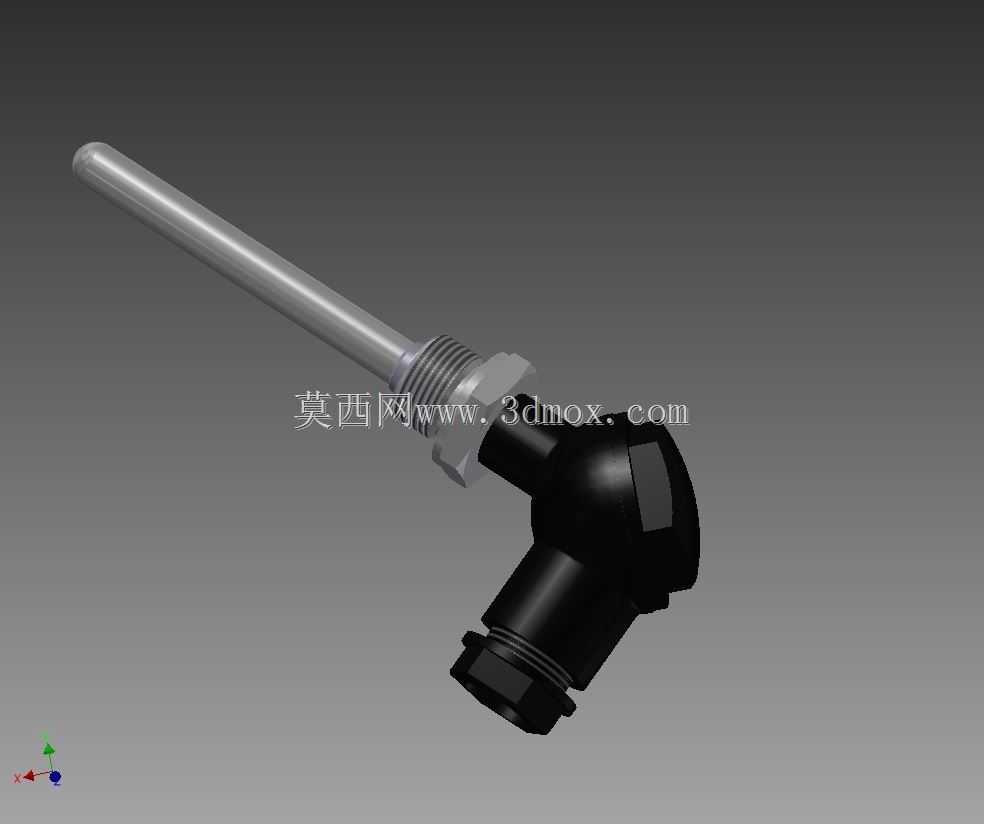

　　测量精度可满足工业过程控制的常规要求，铠装层的存在让探头的响应速度相较于装配式热电阻更快，能及时捕捉介质温度的变化，适配需要动态监测温度波动的工况。设计过程中，针对不同工况的适配性也做了考量，探杆的不锈钢材质可耐受常规工业介质的腐蚀，若用于强腐蚀工况，还可更换为316L不锈钢或者衬四氟的探杆结构，接线盒的密封结构可根据防护等级需求调整密封圈材质，满足高温、低温、高湿等不同环境下的密封要求。在三维建模过程中，需要重点还原探杆的阶梯轴结构、螺纹接头的牙型细节、接线盒的弯角过渡曲面、接线口的密封格兰头结构，同时要标注清楚安装螺纹的规格尺寸、探杆的有效长度、接线盒的安装避让空间，方便结构设计人员在做设备整体布局时，直接调用模型完成测温点位的布置，避免后期安装时出现干涉问题，也能帮助选型人员直观判断探头结构是否适配现场的安装空间与工况需求。
