CJMCU-680博世BME680环境检测传感模块

　　这款CJMCU-680搭载博世BME680传感芯片的模块，在民用环境监测、小型物联网终端、智能家居外设、可穿戴环境检测设备、工业现场点位环境采集场景中都有广泛适配空间。作为集成多参数检测能力的传感单元，它可以同步完成环境温度、相对湿度、大气压强、VOC气体浓度四类参数的采集，相比单一参数的传感模块，能大幅缩减终端设备的板卡占用空间，减少多传感器分立布局带来的布线干扰问题。

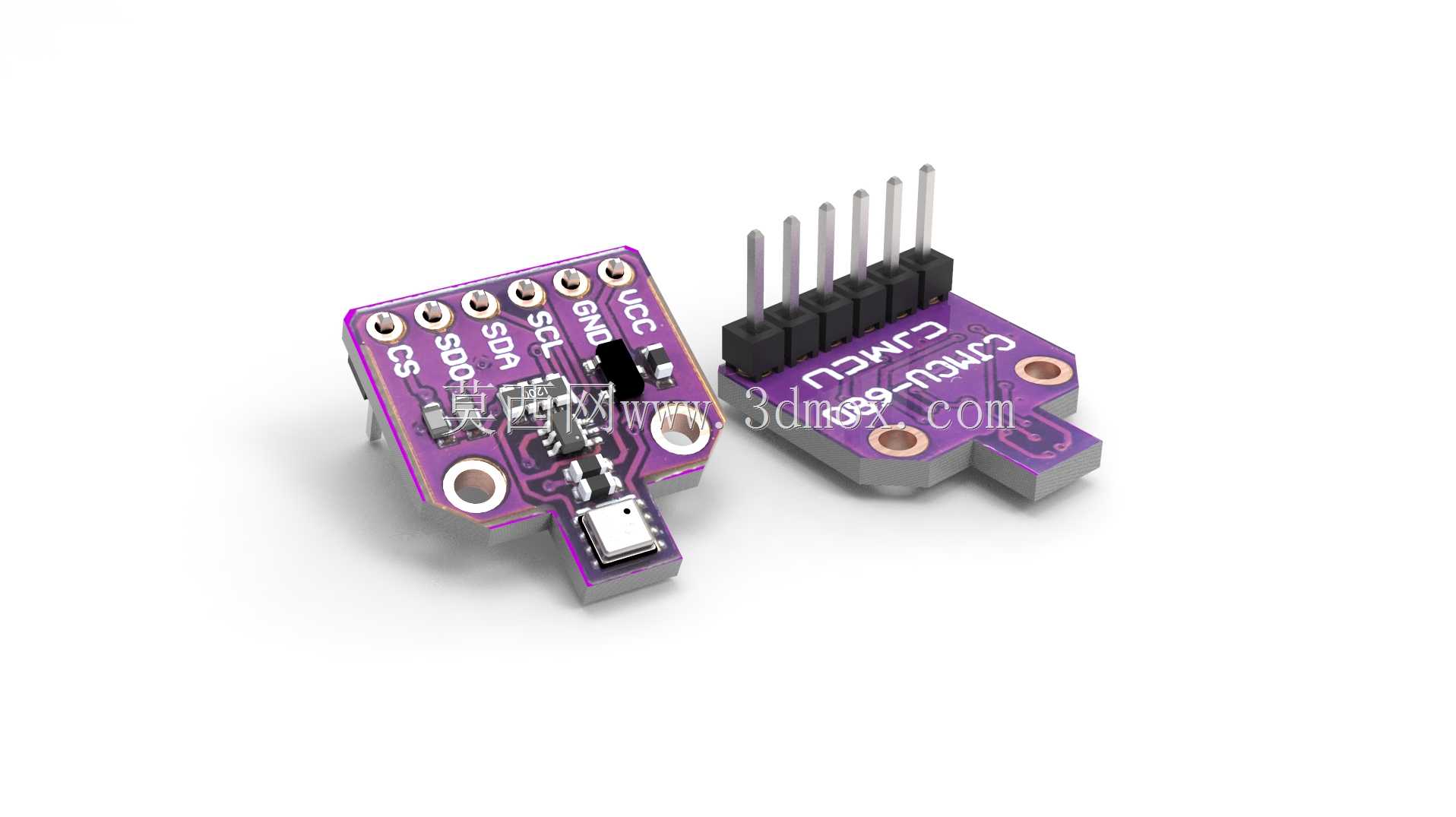

　　从实际功能落地角度看，模块板载的BME680芯片本身已经完成了MEMS传感单元与信号调理电路的单片集成，板卡设计阶段只需要做好供电滤波、通讯接口引出、安装固定结构的匹配即可。板卡采用紫色阻焊的FR-4基材制作，板型轮廓做了异形切边处理，在传感芯片对应位置预留了充分的透气开孔，避免板体本身遮挡空气流通影响检测响应速度。板卡一端设置了2.54mm间距的直插排针接口，引脚定义包含电源、地、I2C通讯引脚与片选引脚，既可以直接插在面包板上做原型验证，也可以通过排针焊接到主控板卡上完成量产装配，排针旁的板边丝印清晰标注了每个引脚的功能定义，能避免装配阶段的引脚接反问题。

　　在安装边界设计上，板卡设置了两个直径3.2mm的圆形安装孔，孔位中心距匹配常用的M3螺丝安装标准，既可以通过铜柱将模块固定在设备壳体内部的安装柱上，也可以配合尼龙扎带将模块绑定在支架上完成快速部署，安装孔周边做了露铜环处理，焊接固定时可以增强连接结构强度。板卡整体厚度控制在1.6mm标准PCB厚度，加上排针与传感元件的整体高度不超过12mm，在空间紧凑的手持检测设备、桌面环境监测站内部布局时，不会和周边的电池、主控板、显示模组产生结构干涉。

　　设计过程中需要重点考虑传感单元的气流路径，不能将模块紧贴在发热元件旁，比如主控芯片、电源稳压模块这类工作时会产生温升的部件，需要和模块保持至少10mm的间距，避免元件自身发热传导到传感单元，造成温度检测数值偏高，连带影响湿度、气压参数的检测精度。板卡上的电源引脚旁设置了0.1μF的滤波电容，能抑制供电线路上的高频纹波，避免电源干扰导致的采样数据跳变问题，通讯线路的走线做了等长处理，保证I2C通讯在最高传输速率下的信号稳定性。

　　在不同应用场景下的适配设计也有区分，比如用在户外环境监测终端时，可以在模块外部增加防尘透气的防护罩，既保证空气可以正常接触传感单元，又能阻挡粉尘、雨水直接溅射到板卡上造成电路短路，此时安装孔位可以配合橡胶减震垫使用，减少户外设备受风振、设备自身振动带来的检测误差；如果用在智能家居的新风系统控制单元中，模块需要布置在回风气流的流通路径上，避开新风直吹的位置，才能准确检测室内实际的环境参数，避免进风气流直接吹过传感面导致的检测值失真。

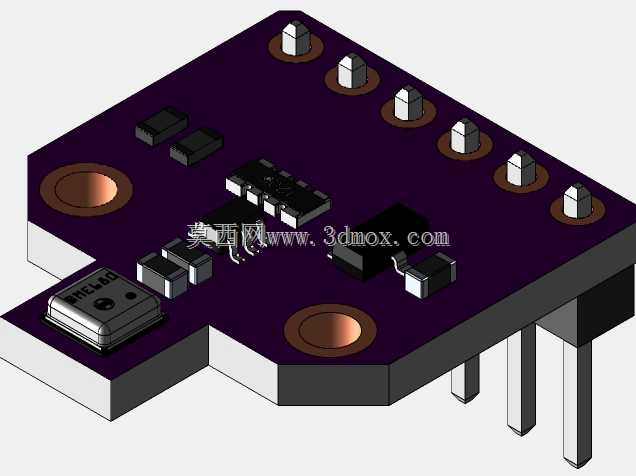

　　从结构建模的角度看，还原这个模块需要准确对应排针的伸出长度、板卡的异形轮廓、安装孔的位置公差、板上各个元件的高度差，尤其是BME680传感芯片的金属屏蔽罩位置、板上的LED指示灯与电阻电容的布局，都要和实物尺寸匹配，这样在做整机结构装配校验时，才能提前发现板卡和周边结构件的干涉问题，减少打样阶段的改版次数。板卡边缘的圆角处理、排针座的塑料本体轮廓、每个引脚的金属针长度，都是建模时容易忽略的细节，这些细节的精度会直接影响虚拟装配时的干涉检查结果，比如排针伸出长度如果建模偏长，就会误判排针和对面主控板的距离不足，反之则会遗漏实际装配中可能出现的顶碰问题。
