SparkFun红外测温评估板MLX90614结构设计

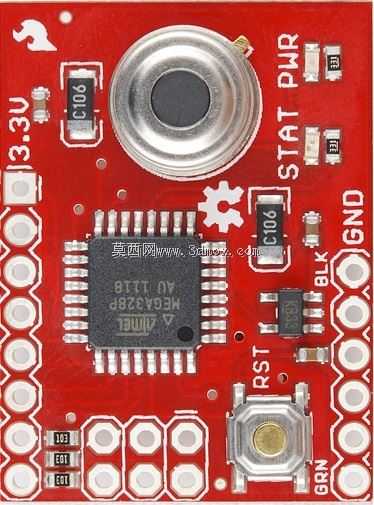

　　在工业现场非接触测温、医疗体温筛查、家电温控、设备热故障排查这类场景里，非接触红外测温模块的选型验证一直是嵌入式开发、设备改造环节里的高频需求，MLX90614作为应用极广的红外测温传感器，对应的评估板是工程师做方案验证、驱动开发、安装适配时的核心参考载体。这块评估板的设计完全围绕传感器的实际使用需求展开，板载核心的MLX90614红外测温探头采用金属封装结构，凸起于PCB板面，这种布局是为了避免板上其他元器件的热辐射干扰测温精度，探头周边预留了足够的净空区域，保证红外接收视场无遮挡，适配传感器本身的视场角参数，避免安装后出现测温偏差。PCB采用红色阻焊设计，板边排布了标准2.54mm间距的排针焊盘，分别对应电源、地、通讯、

　　状态引脚，这种引脚排布兼容通用面包板、杜邦线连接，也能直接适配常用的嵌入式开发板扩展接口，工程师做原型验证时不需要额外做转接板，能大幅缩短前期调试周期。板上集成了3.3V稳压电路，支持3V到5V的宽电压输入，不管是用常用的5V单片机系统还是3.3V的低功耗嵌入式系统，都能直接供电，不需要额外搭配电平转换模块，电源引脚旁布置了滤波电容，能抑制电源纹波对测温精度的影响，避免工业现场电源波动导致的测温数据跳变。板上设置了复位按键、状态指示灯，复位按键采用贴片轻触开关，布置在板边便于操作的位置，状态指示灯对应传感器的工作状态，能直观反馈模块是否正常通讯、是否处于测温工作状态，调试时不需要额外接检测仪表就能快速判断模块运行状态。

　　从安装边界来看，整块板的外形为矩形，四个角做了圆弧处理避免安装时刮伤线材或操作人员，板上预留的安装孔位适配M2规格的固定螺丝，既可以直接用排针插装在面包板上做桌面调试，也能通过铜柱固定在设备外壳内部做长期测试，探头的凸起高度经过测算，安装后探头端面与设备外壳表面齐平或者略微突出，不会因为外壳遮挡影响红外接收。功能层面，这块评估板完整引出了传感器的SMBus兼容数字接口，同时支持定制PWM输出模式，工程师可以根据自己的系统需求选择通讯方式，不需要额外修改硬件电路，传感器本身的测温范围覆盖传感器自身-40至125℃、被测物体-70至380℃的宽温域，在0到50℃的常用测温区间内能实现0.5℃的高精度，医疗级校准版本还能达到0.

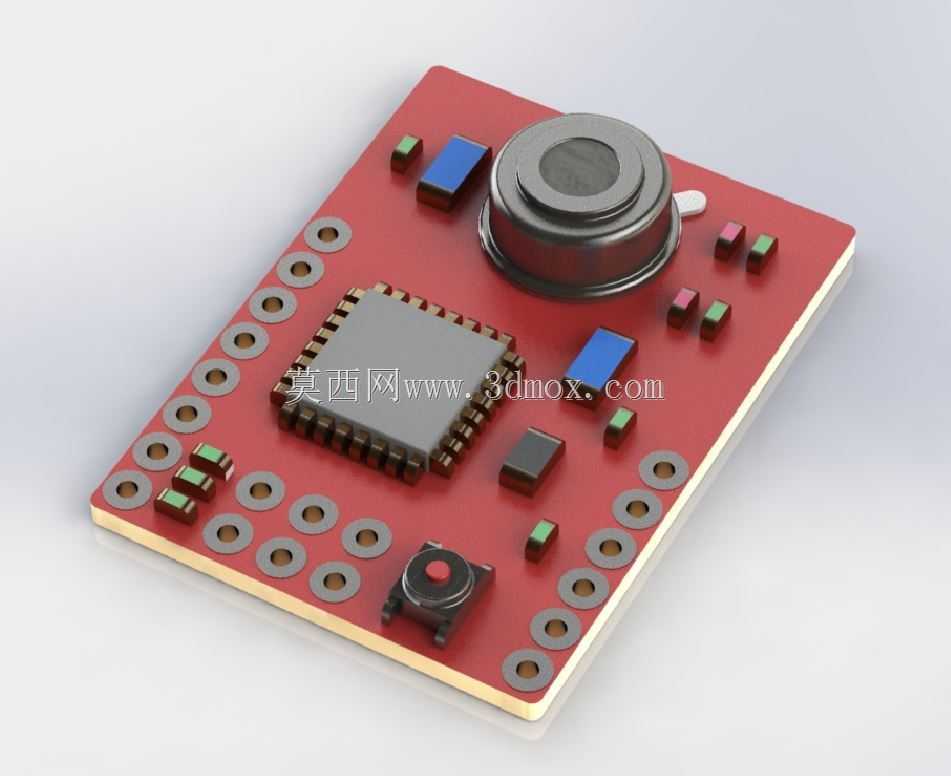

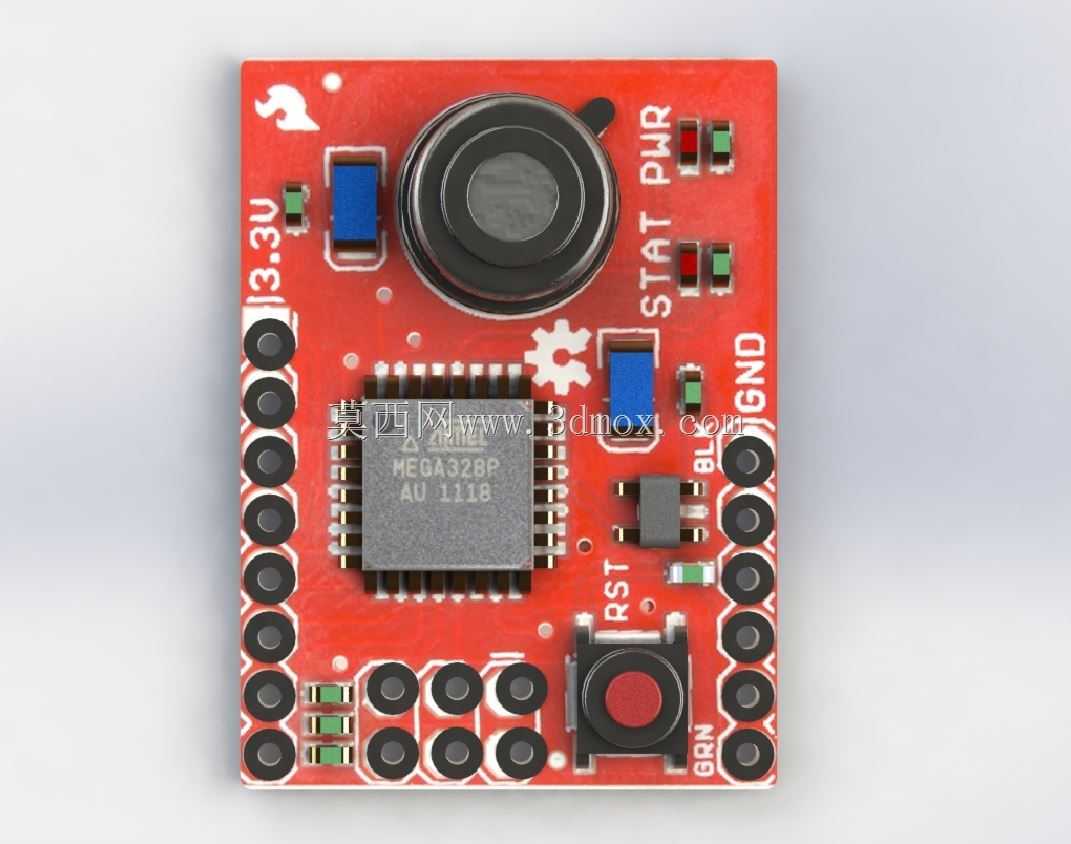

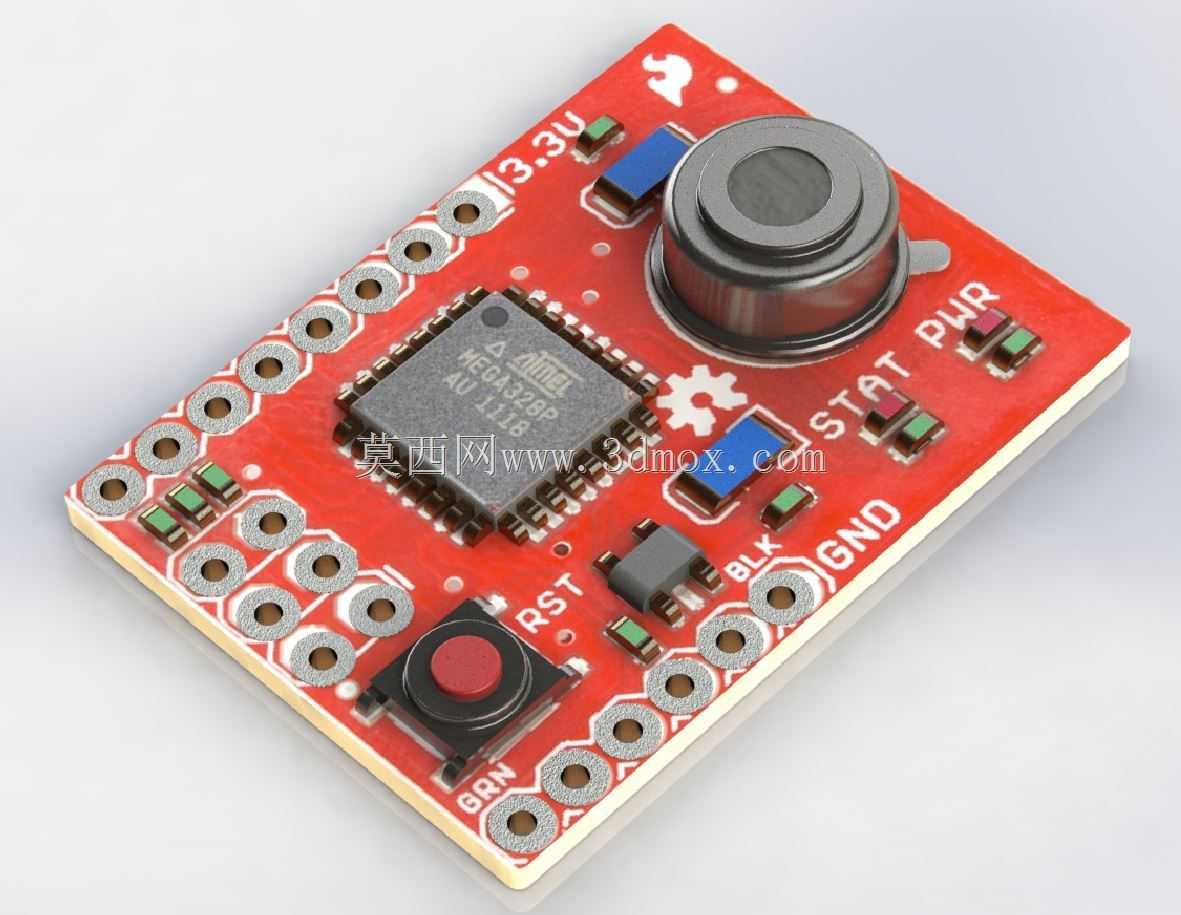

　　02℃的测量分辨率，不管是做工业设备的表面温度监测，还是做人体体温筛查类的产品原型，都能满足精度要求。设计时还考虑了不同使用场景的适配，板上的引脚标识采用丝印清晰标注，每个引脚的功能都在板边有明确标识，避免接线错误导致的模块损坏，BLK、GND、PWR、STAT这类功能标识清晰易读，即使是第一次接触该模块的工程师也能快速完成接线。在做三维建模时，这块评估板的所有元器件高度、安装位置都按照实际实物尺寸还原，探头的金属封装结构、主控芯片的贴片尺寸、按键的凸起高度、排针的安装位置都做了1:1的还原，工程师在做设备结构设计时，可以直接把这个模型导入到整体设备装配体中，检查安装间隙、视场遮挡、接线空间是否满足要求，避免后期打样时出现结构干涉、探头被遮挡导致测温失效的问题。比如在做手持测温设备的结构设计时，可以直接用这个模型模拟评估板在壳体内的安装位置，调整探头窗口的开孔位置和大小，保证红外视场完全覆盖被测区域，同时预留足够的空间走通讯线和电源线，避免壳体内部的其他元器件比如电池、主板的热量传导到评估板上，影响测温基准精度。在工业产线的温度监测点位改造中，也可以用这个模型提前模拟评估板在设备侧壁的安装方式，选择合适的固定角度，保证探头正对被测发热部件，同时避开设备的振动源，减少长期使用时的焊点松动风险。
