RC固定翼遥控航模飞机结构设计

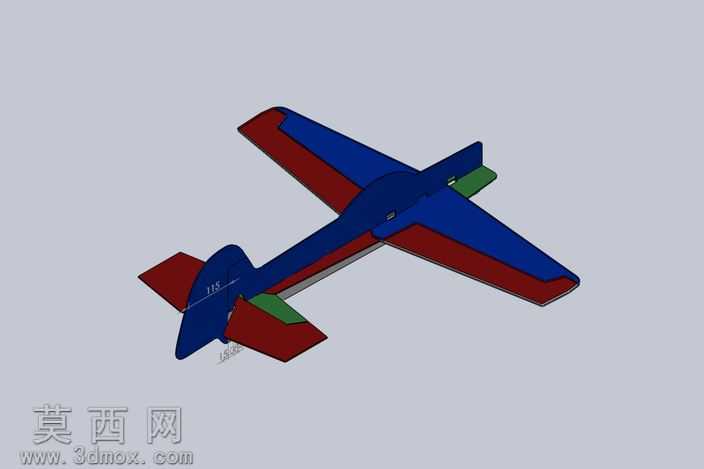

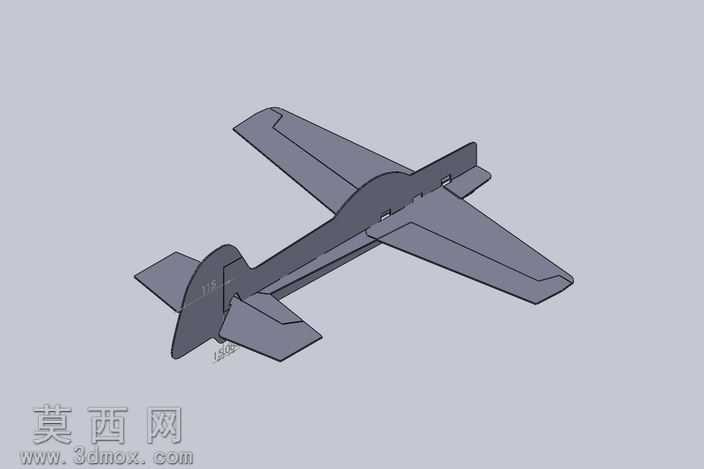

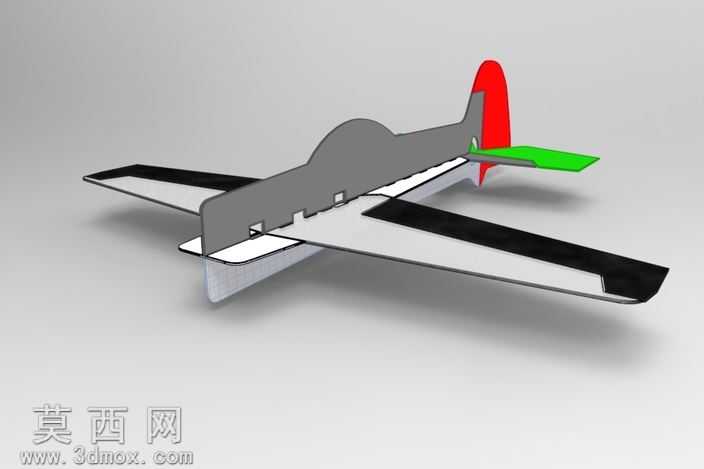

本作品为RC固定翼遥控航模飞机的三维结构设计，建模阶段采用SolidWorks完成全参数化实体构建，整体遵循低速固定翼航模的气动布局逻辑，采用上单翼搭配常规尾翼的经典构型，兼顾飞行稳定性与低速操控性能，适配室内及小场地休闲飞行场景。建模过程中优先保证机身、机翼、尾翼各部件的装配协调性，机身主体采用流线型曲面放样生成，从机头段到机尾段平滑过渡，有效降低飞行过程中的空气阻力；机翼采用平直翼型设计，翼面通过曲面拉伸结合翼型轮廓扫描生成，机翼与机身的连接部位预留了标准的安装卡位，可直接适配常规航模的机翼固定结构，无需额外打磨调整。水平尾翼与垂直尾翼均采用平板式简化结构，通过凸台结构与机身尾部实现精准定位装配，尾翼舵面预留了铰接安装间隙，可直接配套微型舵机实现舵面偏转控制，满足遥控飞行的姿态调整需求。材质渲染阶段采用哑光深灰色作为主体外观质感，模拟轻木蒙皮航模的哑光涂装效果，未添加多余的装饰纹理，重点突出各部件的结构轮廓与装配关系，方便使用者清晰观察各部位的连接逻辑与尺寸比例。设计思路上优先考虑航模制作的易加工性，所有部件均采用等厚板材切割即可完成制作的结构设计，无复杂的异形曲面加工需求，适配激光切割、手工切割等多种加工方式，降低航模DIY的制作门槛；各部件之间的连接均采用卡扣与插接配合的结构，减少胶水粘接的工作量，同时方便后期维护与部件更换。整体结构重心位置经过合理排布，机翼安装位置对应机身重心区间，保证飞行时的俯仰稳定性，机身头部预留了动力系统安装空间，可适配微型无刷电机与螺旋桨的安装，机身中部预留了电池、接收机、舵机等电子设备的安装仓位，各仓位的尺寸均按照常规微型航模电子设备的标准尺寸设计，无需额外修改即可完成电子设备的装配。建模过程中对所有活动部件进行了干涉检查，确认舵面偏转过程中不会与机身、尾翼结构发生碰撞，各插接结构的配合公差控制在合理范围，既保证装配后的结构强度，又不会出现过紧无法装配的问题，整体模型完整还原了该款固定翼航模的全部结构细节，可直接用于加工制作、结构参考与航模设计学习使用。
