双人轻型碳纤维旋翼滑翔机设计

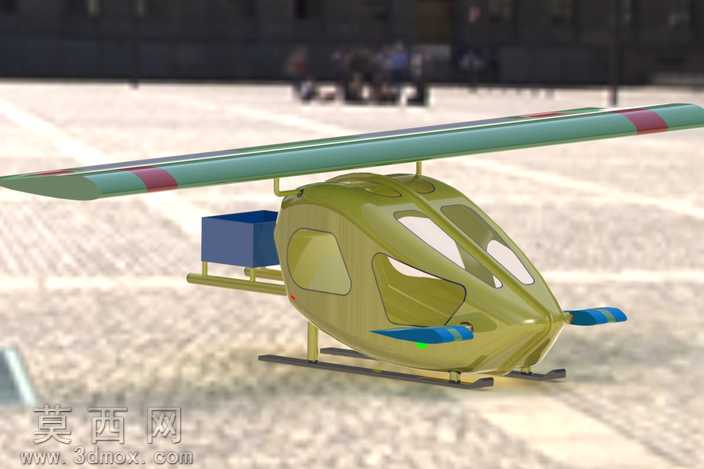

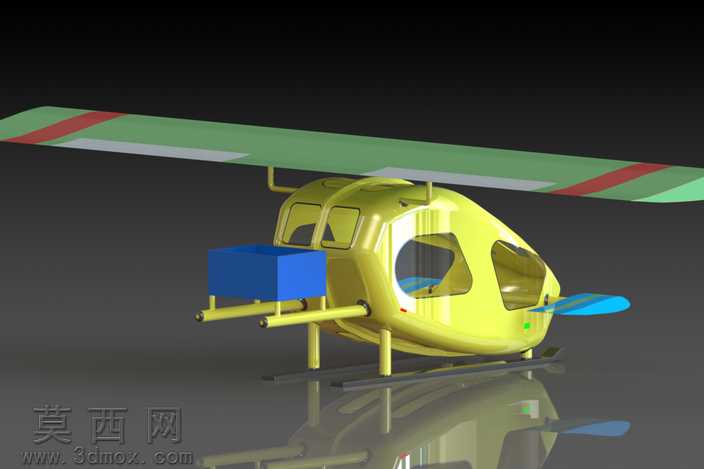

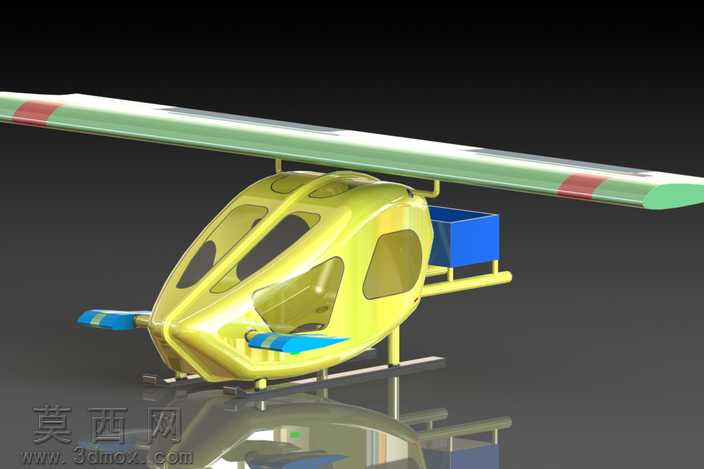

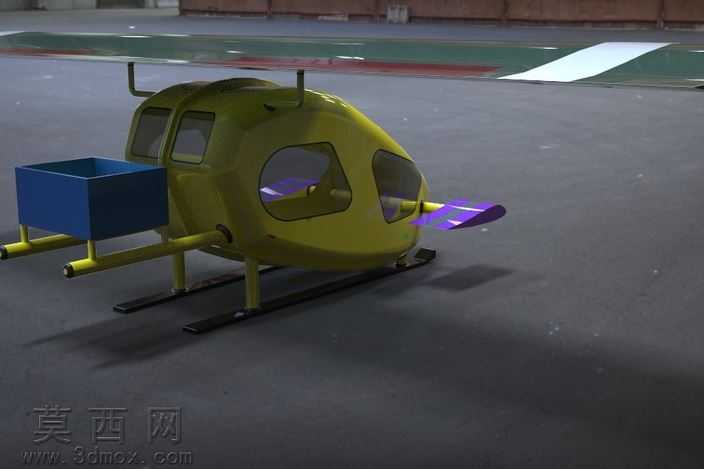

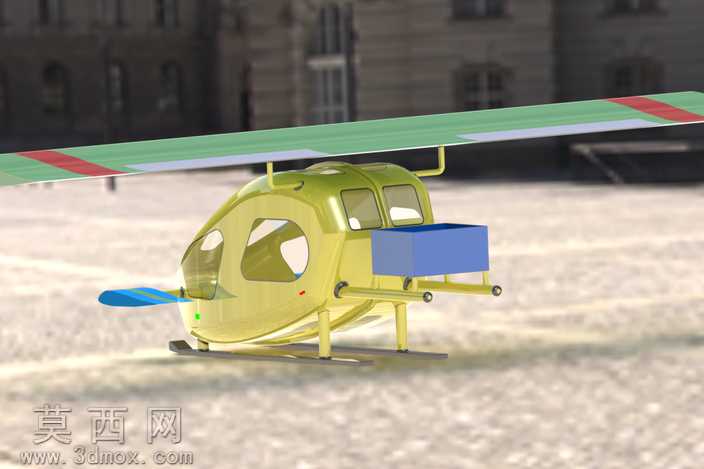

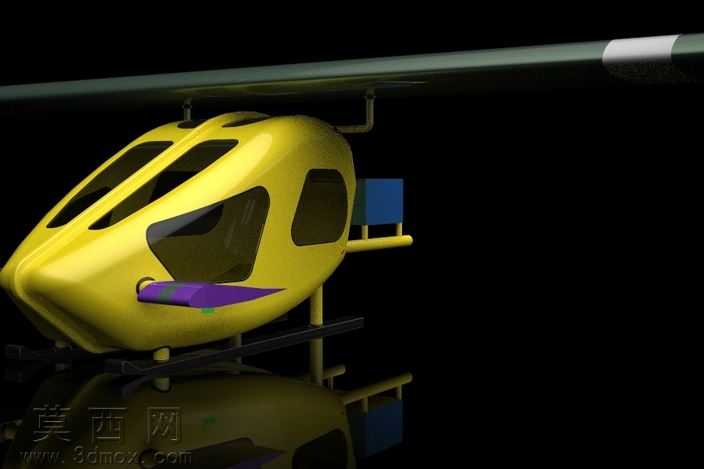

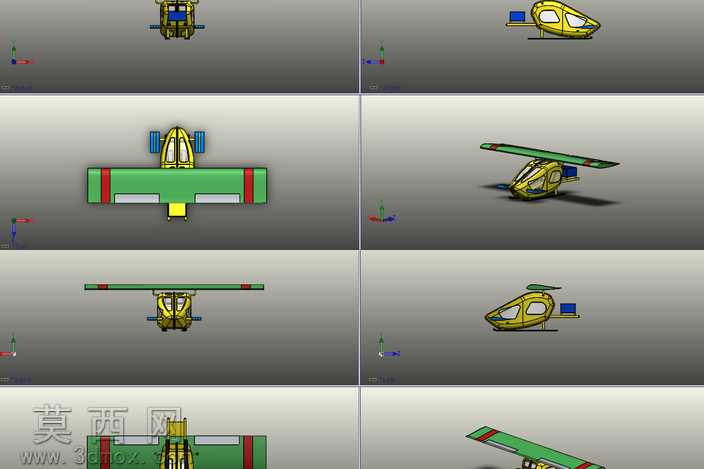

本作品为双人轻型旋翼滑翔机三维设计方案，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先以载人舱体为核心基准，完成曲面造型的轮廓构建：舱体采用圆润的流线型曲面设计，通过多段曲率连续的曲面拼接降低飞行风阻，舱侧预留三块透明视窗的安装位，分别对应驾驶位、副驾驶位的观察需求，舱体底部预留滑橇式起落架的安装接口，起落架采用两根平行的高强度滑杆搭配支撑臂结构，无需额外轮组即可满足简易场地的起降需求，适配轻型滑翔机的使用场景。动力与推进结构采用后置布局设计，在舱体尾部预留发动机安装位，搭配外置推进桨结构，推进桨采用紫色高亮材质区分，直观呈现动力输出端的位置；旋翼系统设置在舱体顶部，通过两根垂直支撑臂连接主旋翼轴，旋翼采用大直径低阻翼型设计，适配滑翔状态下的自转升力需求。舱体侧部额外设置开放式载物舱结构，采用深蓝色硬质箱体造型，可承载飞行过程中的随行物品，箱体通过两根横向支撑杆与舱体主体刚性连接，保证结构稳定性。材质渲染阶段针对不同部件做了区分处理：舱体主体采用哑光黄绿色航空复合材料材质，表面添加细微的颗粒质感模拟碳纤维蒙皮的真实触感，视窗部分采用高透玻璃材质，添加轻微的反射与折射效果还原真实玻璃的光学特性，滑橇起落架、支撑臂、载物舱连接杆采用哑光黑色金属材质，模拟高强度航空铝合金的表面质感，载物箱体采用深蓝色哑光工程塑料材质，推进桨采用半透明亮紫色材质，突出动力部件的视觉辨识度。整体结构设计兼顾轻量化与结构强度，全机采用超轻玻璃纤维与碳纤维复合材料作为主结构材质，在保证双人承载能力的前提下尽可能降低整机重量，后置动力布局可在滑翔过程中提供额外推力，提升飞行的续航距离与操控灵活性，滑橇式起落架降低了对起降场地的要求，可在平整的硬质场地、铺装路面完成起降操作，适配休闲飞行、短途通勤类的使用需求，建模过程中对所有连接部位做了圆角过渡处理，避免应力集中问题，同时优化曲面的顺滑度，降低飞行过程中的空气阻力，所有部件的装配关系均做了干涉检查，保证各运动部件不存在结构冲突，可直接用于后续的结构验证与3D打印样机制作。
