直列四缸曲柄活塞动力总成结构

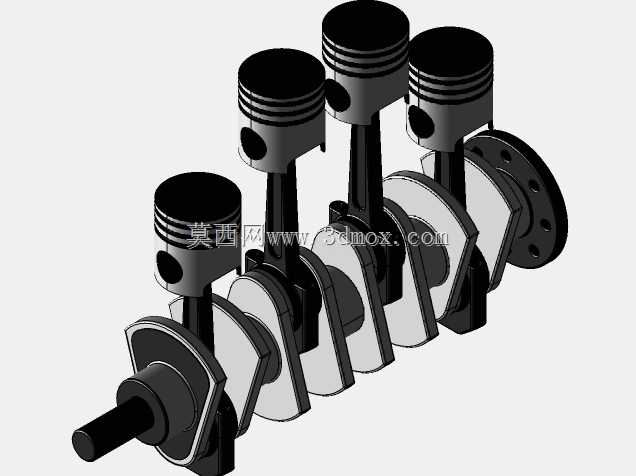

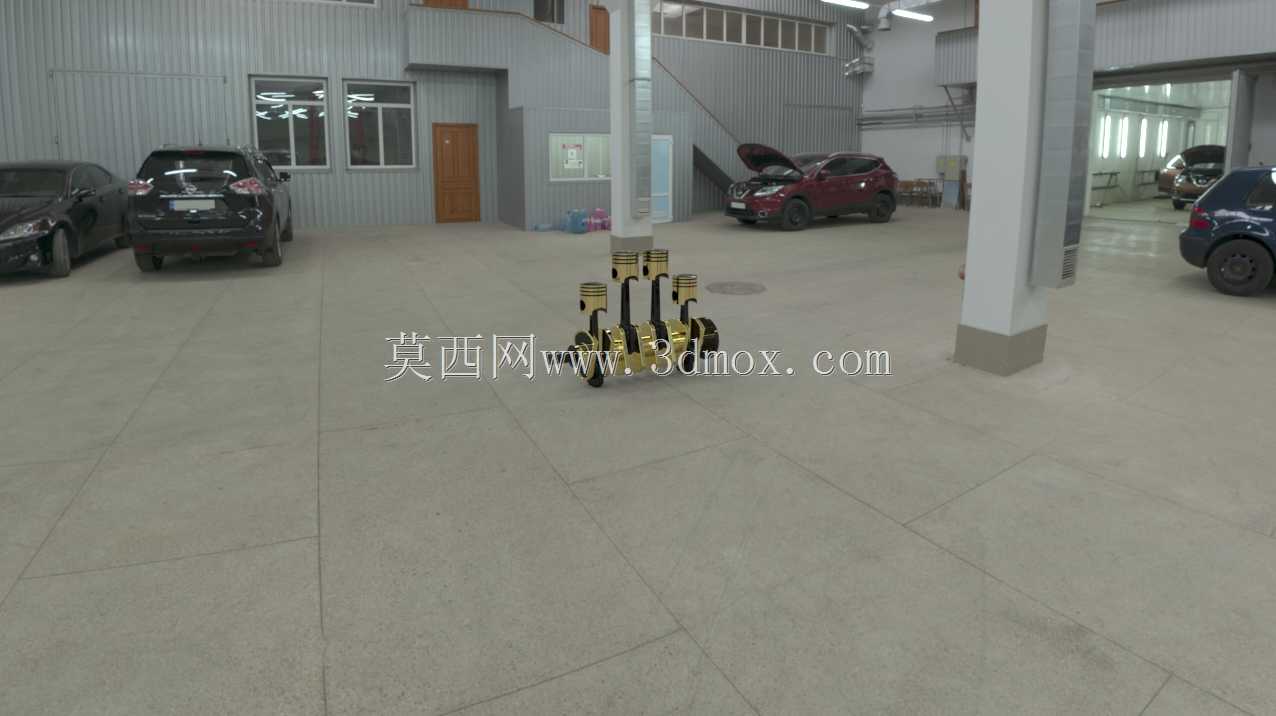

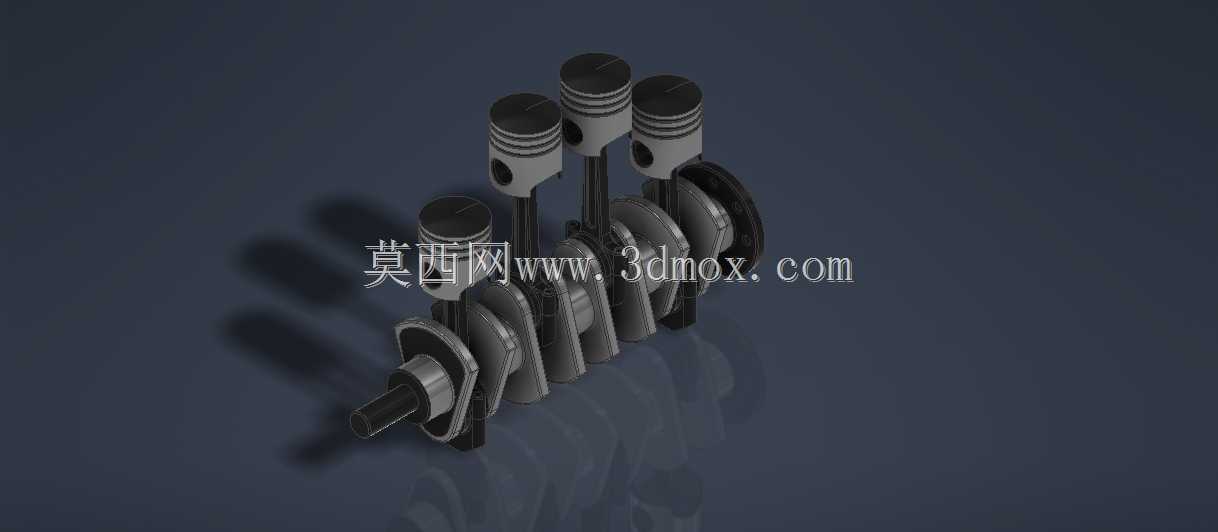

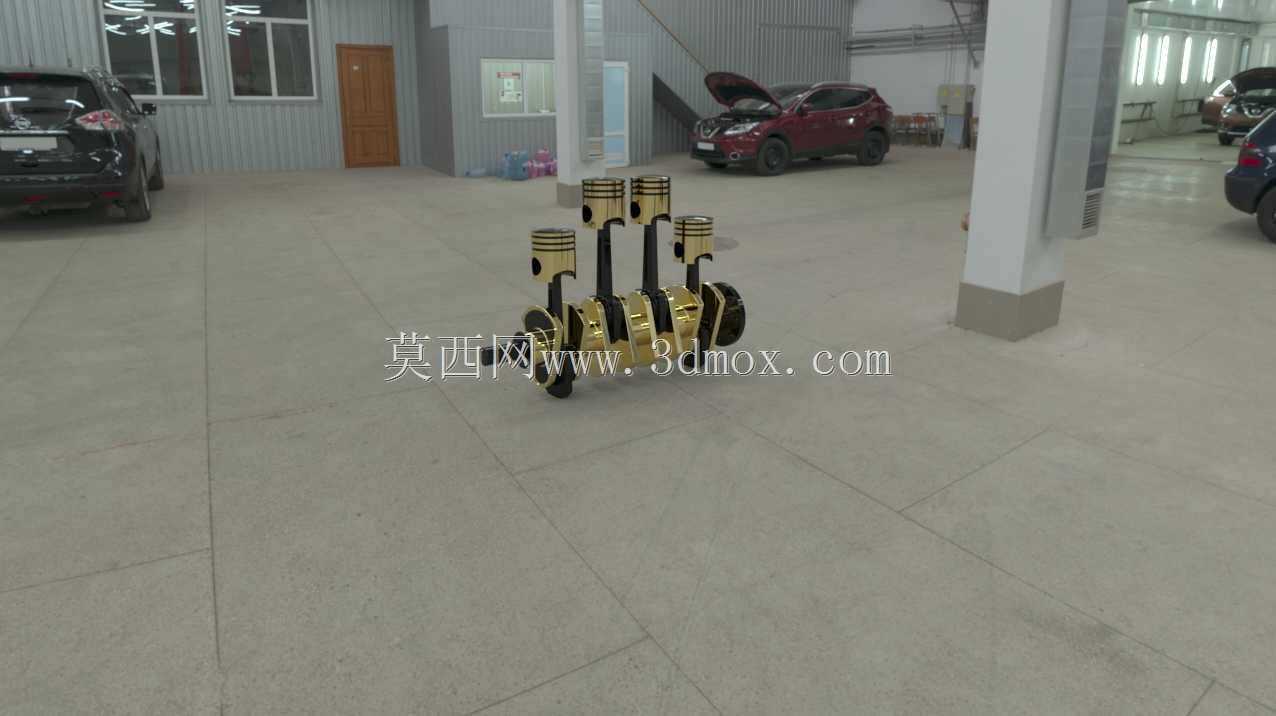

　　这套直列四缸动力结构的三维建模，完全围绕往复式内燃机的核心做功逻辑搭建，所有部件的配合关系都还原了量产机型的实际装配要求。从应用场景来看，这类结构是小排量乘用车、通用小型发电机组、农用作业机械动力单元的核心构型，日常接触的1.0L-2.0L排量燃油动力设备，绝大多数都采用这类直列四缸布局，相比三缸结构运转平顺性更优，相比六缸结构体积控制更友好，能覆盖从家用代步车辆到小型工程辅助动力的绝大多数使用需求。

　　建模过程中优先还原了曲柄连杆机构的运动匹配关系：曲轴的四个曲柄销按照180度相位角排布，对应四个活塞的上下止点位置错开180度曲轴转角，做功顺序可适配1-3-4-2或者1-2-4-3的常见点火逻辑，保证运转过程中曲轴的受力尽可能均匀，减少动平衡校正的工作量。活塞部分的建模还原了活塞销座的偏移设计，活塞销孔中心相对活塞中心向做功侧偏移微小距离，避免活塞在换向过程中对缸壁产生过大的侧向敲击，降低冷机运转的敲缸风险，活塞环槽的位置、宽度都按照实际密封要求预留，气环、油环的安装槽深度符合量产配件的尺寸规范，可直接匹配标准活塞环配件的选型参考。

　　从安装边界来看，整套结构的横向尺寸由四个缸的中心距决定，相邻气缸中心距按照缸径的1.25倍左右预留，既保证缸体有足够的结构强度支撑燃烧压力，又不会让整体宽度过大影响机舱布置；曲轴的轴向尺寸预留了前端正时轮系、后端飞轮连接的安装位，主轴颈的直径、圆角过渡都按照应力分布规律设计，避免应力集中导致的曲轴断裂风险。连杆部分采用了工字形截面的结构建模，相比等截面圆杆结构，在保证相同抗拉、抗扭强度的前提下，能有效降低往复运动的质量，减少曲轴运转的惯性负载，连杆大头的剖分面采用斜切口设计，方便装配时从缸体上方穿过缸筒完成安装，连杆螺栓的安装孔位、定位套位置都做了精准还原，可直接用于装配干涉检查。

　　实际工程应用中，这类三维模型可用于动力总成的前期布局验证，检查曲柄连杆机构在运转全行程中是否存在运动干涉，比如活塞运行到上止点时是否会碰气门、连杆摆动过程中是否会和缸筒内壁产生剐蹭，也可用于CAE仿真分析的前处理模型，导入仿真软件后可直接划分网格，分析曲轴在不同转速下的受力变形、活塞的热膨胀匹配间隙，减少物理样机的试制次数。建模时所有配合面都按照实际装配公差预留了间隙，比如活塞和缸壁的配合间隙、曲轴主轴颈和轴瓦的配合间隙，都符合量产机型的公差规范，不会出现建模时零间隙导致实际装配无法安装的问题。

　　从功能特性来看，这套结构完整还原了内燃机将燃料燃烧的热能转化为旋转机械能的核心路径：混合气燃烧膨胀推动活塞下行，通过活塞销将力传递给连杆，连杆带动曲轴做旋转运动，最终通过飞轮端输出扭矩。四个气缸交替做功，保证曲轴输出的扭矩尽可能平稳，不需要搭配过大质量的飞轮就能满足怠速稳定性要求，相比单缸、双缸结构，动力输出的平顺性有质的提升，同时直列布局的结构相比V型布局，缸体的铸造工艺更简单，加工难度更低，后期维护的配件成本也更可控。

　　设计思路上完全遵循了量产动力的工程化逻辑，没有做多余的装饰性结构，所有部件的造型都服务于功能需求：曲轴的平衡块形状是按照动平衡计算结果设计的，每个平衡块的质量、质心位置都对应抵消曲柄销和连杆大头的旋转惯性力，不需要额外增加过多平衡重就能满足常用转速区间的动平衡要求；活塞的裙部做了微椭圆造型建模，还原了热态下活塞膨胀后的圆形截面，避免冷机间隙过大、热机间隙过小导致的拉缸问题。整套模型的结构拆分完全按照实际装配层级划分，可直接生成装配爆炸图，用于生产装配指导、维修教学演示等场景，也可作为相关专业课程的教学演示模型，帮助学习者直观理解往复式内燃机的核心运动逻辑。
