汽车发动机排气歧管结构设计方案

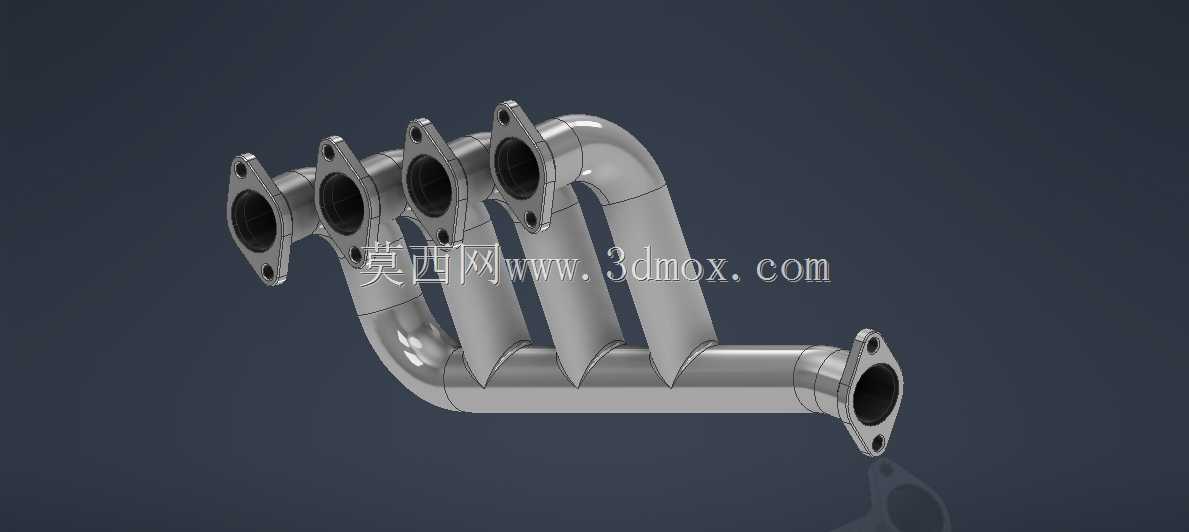

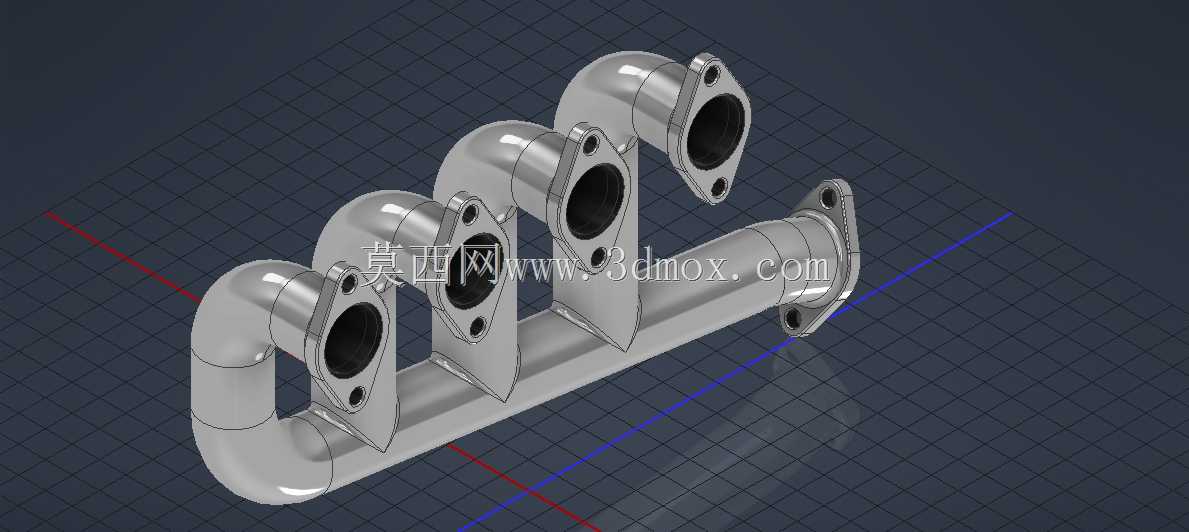

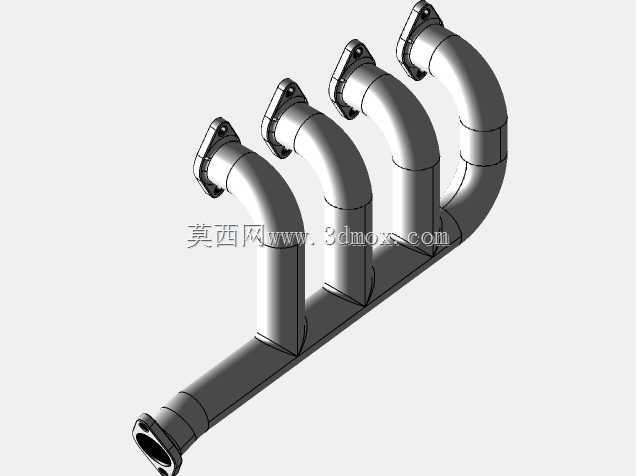

　　这类歧管属于内燃机进排气系统的核心导流部件，目前在小排量多缸乘用车、改装性能车以及小型通用动力机械上应用十分广泛，日常工况下需要承接气缸排出的高温高压废气，将各缸独立排出的气流汇总后输送至三元催化、消音器等后处理单元，直接影响发动机的排气效率、泵气损失以及各缸排气均匀性。从实际装车场景来看，这类等长布局的歧管更多适配直列四缸发动机，相比原厂铸铁歧管，不锈钢弯管焊接的结构重量更轻，管壁光滑度更高，能有效降低排气紊流产生的阻力，不少性能改装场景下会选用这类结构来优化高转速区间的排气顺畅度，提升动力响应速度。

　　设计这类歧管时首先要确认发动机缸盖的排气口布局、法兰安装孔位坐标，每个支管的弯曲角度、长度公差需要严格控制，保证各缸支管长度差值控制在合理范围内，避免不同气缸排出的废气出现气流干涉，导致排气背压异常升高。建模过程中需要先提取缸盖排气端面的安装基准，确定每个排气口的中心坐标、法兰密封面的平面度要求，再根据发动机舱的布置边界规划管路走向，避开周边的启动机、发电机、冷却水管路以及防火墙结构，预留足够的热膨胀间隙，因为发动机工作时歧管表面温度可达数百度，金属受热膨胀后如果和周边部件间隙不足，很容易出现干涉磨损或者烤坏周边线束、橡胶件的问题。

　　从结构细节来看，每根支管的弯曲半径不能过小，否则会导致管路通径损失过大，增加排气阻力，弯管部位的壁厚减薄率需要控制在工艺允许范围内，避免焊接或者长期高温工况下出现开裂泄漏。法兰端的密封槽、螺栓过孔位置需要和缸盖端完全匹配，安装面的平面度公差要满足密封要求，防止高温废气泄漏引发周边部件老化甚至安全隐患。汇总端的接口尺寸需要和后续的三元催化、前排气管路通径匹配，避免出现截面突变导致的气流紊乱。

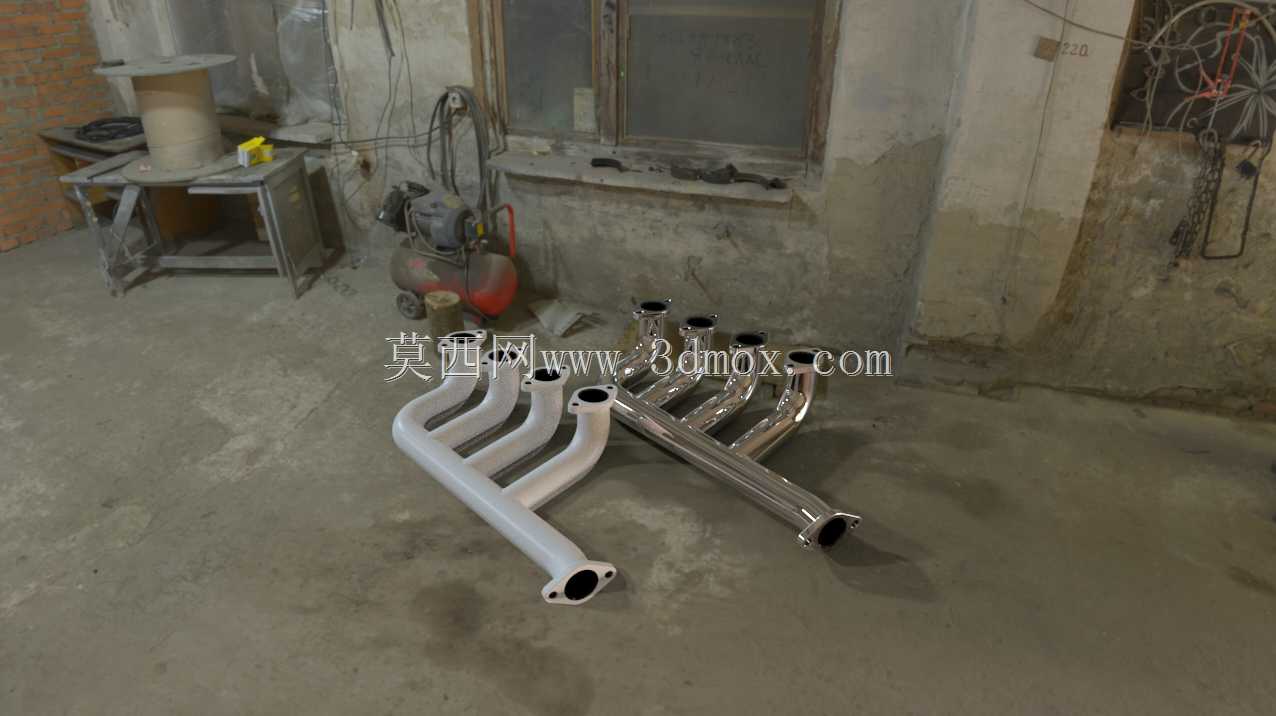

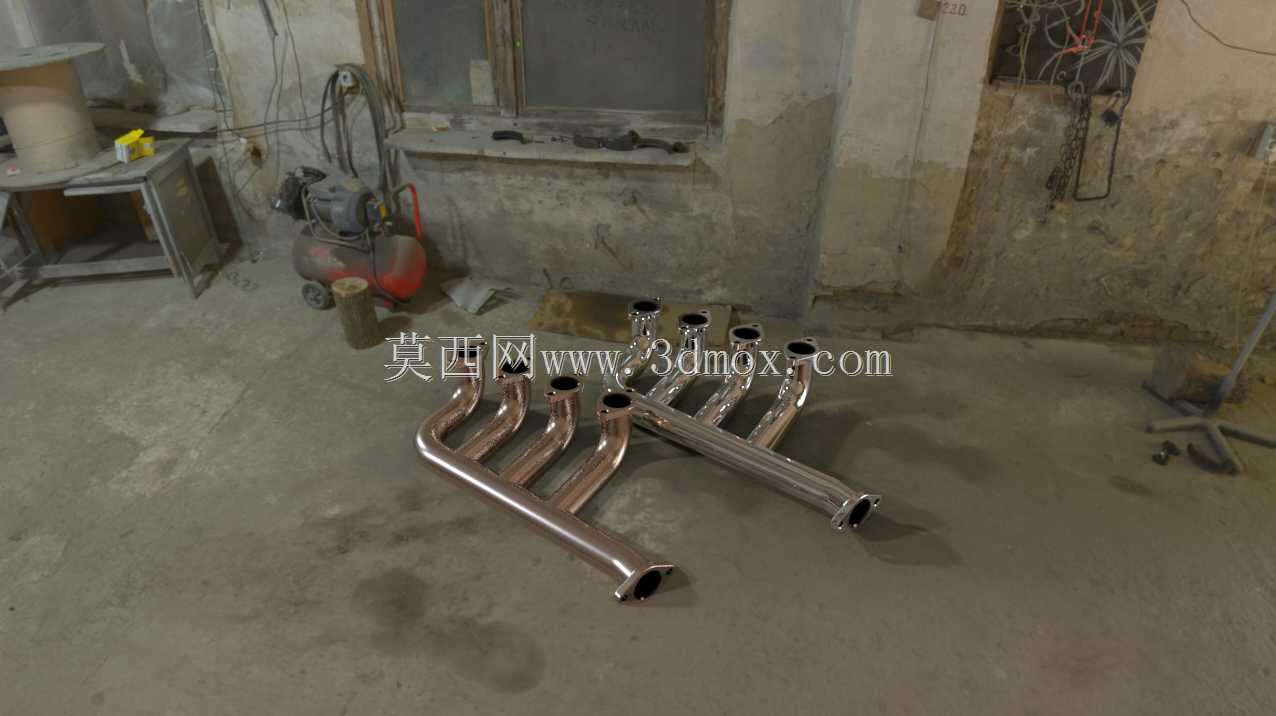

　　实际建模时还要考虑生产工艺的可行性，这类不锈钢歧管多采用数控弯管配合氩弧焊接成型，每一段弯管的下料长度、弯曲角度都要和弯管设备的加工参数匹配，焊接位置要避开应力集中区域，同时预留焊接工装的定位基准，保证批量生产时的尺寸一致性。安装边界方面，除了缸盖端的法兰连接，还要考虑歧管自身的固定吊耳位置，合理布置支撑点来缓冲发动机运行带来的振动，避免长期振动导致焊缝开裂或者法兰连接松动。另外还要考虑氧传感器的安装位置，要保证传感器探头能充分接触排气气流，同时避开管路弯曲导致的气流死角，确保空燃比信号采集准确。

　　不同使用场景下的歧管设计侧重点也有区别，日常民用车型的歧管会更多考虑低转速扭矩输出，管路长度会适当调整来利用排气脉冲效应提升充气效率，而性能改装取向的歧管会更偏向高转速下的排气顺畅度，尽量减少管路弯折带来的阻力，同时采用更薄的不锈钢材质降低重量。建模过程中还要做干涉检查，模拟发动机在悬置上的最大位移量，确认歧管在各个跳动极限位置都不会和周边部件发生接触，同时预留隔热罩的安装空间，避免高温辐射影响机舱内其他部件的正常工作。
