I/O转I2C扩展PCF8575电路模块结构设计

　　在嵌入式硬件开发、工业控制外设拓展的实际项目场景中，主控芯片的IO口资源往往是制约外设挂载数量的核心瓶颈，尤其是在多按键阵列、多指示灯组、多路开关量信号采集这类需要大量并行IO点位的场景下，直接占用主控原生IO不仅会大幅提升主控选型成本，还会挤占通讯、模拟采样等核心功能的引脚资源，PCF8575扩展模块正是针对这类需求设计的硬件拓展单元。从实际使用场景来看，这类模块常被集成在小型工业控制终端、教学实验平台、智能家居控制节点、小型自动化设备的信号采集板卡中，通过I2C总线仅占用主控两个通讯引脚，就能扩展出16路双向IO通道，大幅降低主控引脚资源占用压力，同时I2C总线支持多设备挂载，同一总线下可通过地址引脚配置挂载最多8个同类型模块，单路总线即可拓展出上百路IO点位，适配多信号点位的集中采集与控制需求。

　　从功能特性来看，该模块采用PCF8575芯片作为核心扩展控制器，芯片本身具备准双向IO口特性，不需要额外配置端口方向寄存器，上电后即可直接实现输入输出功能切换，输出端口具备锁存能力，可直接驱动小功率LED、继电器线圈等负载，输入端口具备高阻输入特性，可直接对接按键、限位开关、干接点信号等无源开关量输出设备，模块板载上拉电阻配置，避免I2C通讯总线浮空导致的通讯异常问题，同时所有IO引脚均通过排针引出，方便用户根据实际需求外接接线端子、杜邦线或者直接焊接到目标载板上。

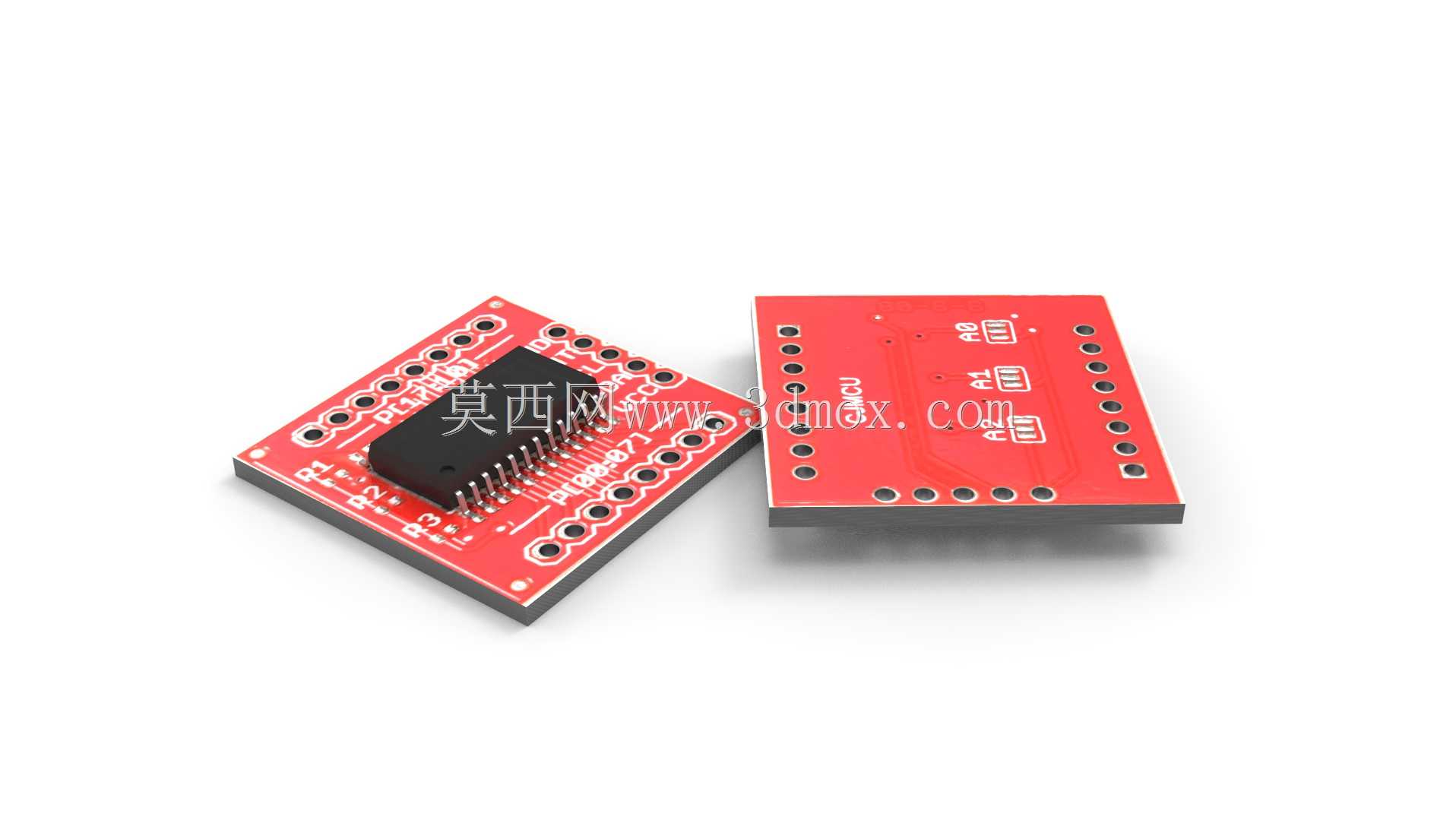

　　从设计思路层面来看，该模块采用双层红色PCB板设计，核心芯片采用SOP封装居中布置，所有外围阻容元件均采用表贴工艺布置在芯片周边，缩短信号走线长度，降低信号传输过程中的干扰风险；电源引脚处布置滤波电容，滤除电源纹波对芯片工作稳定性的影响；地址配置引脚预留焊盘，用户可通过焊接0欧电阻或者短接焊盘的方式配置芯片I2C地址，避免同总线多设备地址冲突；模块两侧对称布置两排排针引脚，一侧为电源、I2C通讯、地址配置引脚，另一侧为16路扩展IO引脚，引脚排布遵循常用扩展模块的引脚定义习惯，降低用户接线的学习成本，同时排针间距采用标准2.54mm间距，兼容面包板、杜邦线、通用接线端子等常用连接配件，适配快速原型开发与小批量量产的不同使用需求。

　　从外形尺寸与安装边界来看，该模块整体为矩形板卡结构，长宽尺寸适配常用小型扩展模块的安装规格，板卡四角预留安装孔位，可通过铜柱配合螺丝固定在安装平面上，安装孔间距符合通用小型电子模块的安装孔距标准，可直接兼容市面上常见的模块安装支架、亚克力固定底座等配件；板卡整体厚度控制在常规PCB板厚加元件高度的合理范围内，元件最高高度为核心芯片加上排针的总高度，在堆叠安装时不会与相邻板卡的元件产生干涉，排针引脚伸出板卡底面的长度符合标准插装高度，可直接插装在面包板或者载板的对应排母座上，不需要额外调整引脚长度；模块的电源输入范围适配常用的3.3V与5V嵌入式系统供电标准，不需要额外配置电平转换电路，可直接对接绝大多数常用主控板的供电与通讯引脚，在实际安装时仅需要注意I2C通讯总线的走线长度不要超过规范要求的通讯距离，同时避免将模块布置在强电磁干扰源附近，即可保证通讯与IO扩展功能的稳定运行。

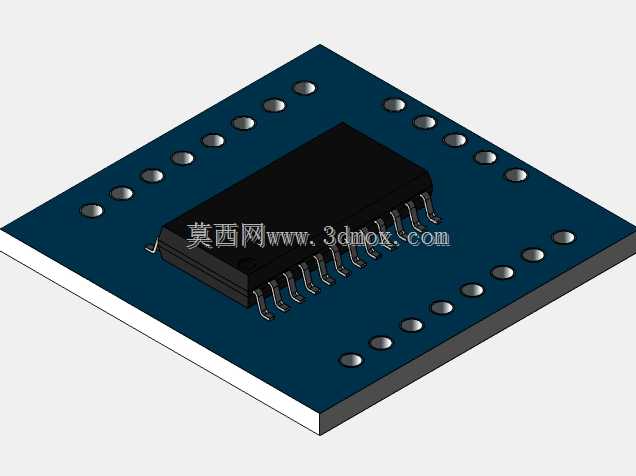

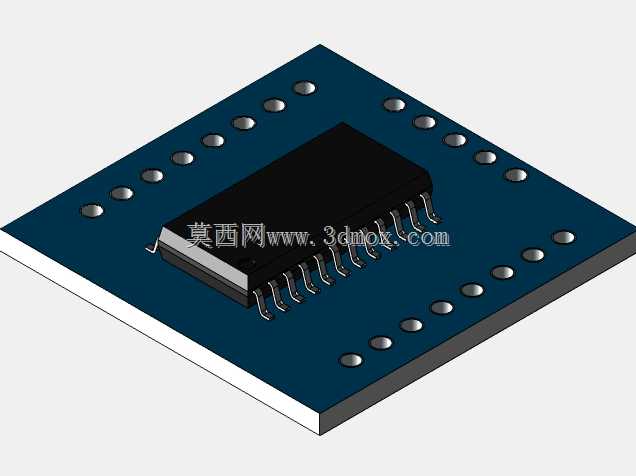

　　在实际项目选型过程中，结构设计人员需要重点关注模块的排针引出方向与自身设备内部的走线空间匹配度，该模块的双侧排针布置方式既可以采用直插式安装，也可以通过侧插排针的方式调整安装方向，适配不同设备内部的狭小安装空间；同时模块的PCB板边缘做了圆角处理，避免安装过程中板边毛刺划伤导线或者操作人员，所有表贴元件的焊接高度一致，在采用灌封处理时可以保证灌封胶均匀覆盖元件表面，提升模块在潮湿、多粉尘工业场景下的工作可靠性。对于需要进行三维装配验证的设计人员来说，该模型完整还原了板卡外形、元件布置、排针位置、安装孔位等所有结构细节，可直接导入装配体中进行安装干涉检查、走线空间预留、安装支架适配等结构验证工作，避免实际打样组装时出现尺寸不匹配、安装干涉等问题，缩短硬件开发过程中的结构验证周期。
