PN40带颈对焊法兰全规格系列结构设计

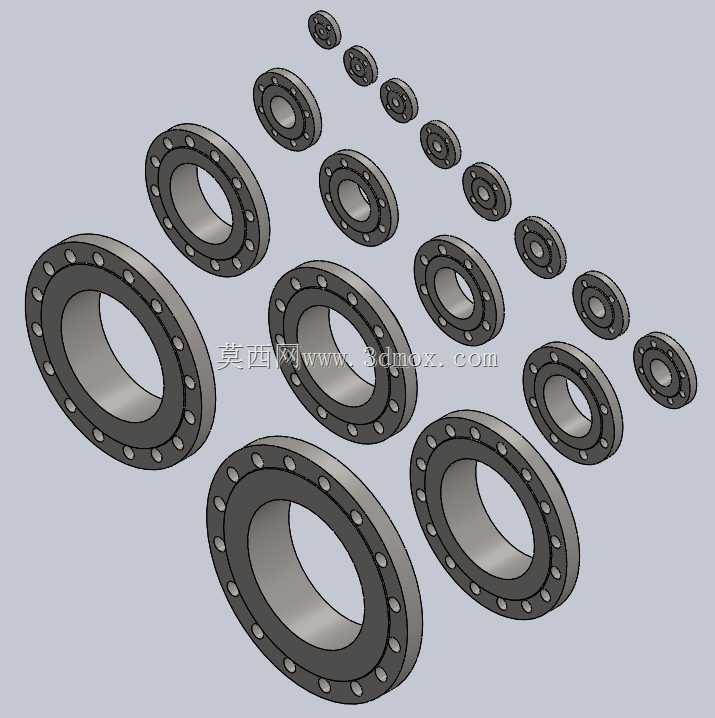

　　在石化、电力、市政给排水、工业蒸汽输送这类涉及压力管路搭建的场景里，带颈对焊法兰是管路对接环节绕不开的核心连接件，PN40压力等级的法兰更是中高压管路系统的常用选型，适配4.0MPa公称压力下的介质输送需求，不管是常温清水管线、中温蒸汽管线还是弱腐蚀性化工介质管路，都能依靠自身结构强度满足密封与承压要求。这套系列化法兰的设计，首先围绕DIN2635标准的核心要求展开，区别于平焊法兰的结构形式，带颈结构的存在是为了降低法兰盘与管路对接位置的应力集中，颈部的锥度过渡段会顺着管壁方向逐步分散螺栓预紧力、管路内压带来的局部应力，避免法兰盘根部在长期交变载荷下出现开裂失效。设计过程中首先梳理了全通径系列的尺寸边界，

　　从最小公称通径到最大通径的所有规格，法兰盘外径、螺栓孔中心圆直径、螺栓孔数量与孔径、颈部高度、密封面凸起尺寸都严格匹配标准公差要求，密封面采用突面形式，表面粗糙度控制在适合缠绕垫、非金属平垫安装的区间，保证压紧后密封面无间隙泄漏。安装边界层面，每个规格的法兰颈部内径都与对应公称通径的无缝钢管外径匹配，对焊端的坡口角度预留了现场焊接的操作空间，焊接后焊缝位置的强度与管路本体保持一致，不会出现应力断层；螺栓孔的位置度公差严格控制，保证现场安装时螺栓能顺利穿入，不会出现强行掰动法兰对位的情况，避免额外附加装配应力。实际选型使用时，这套法兰可直接与同压力等级的阀门、泵组进出口、换热器管程接口配对使用，不需要额外加工转接结构，

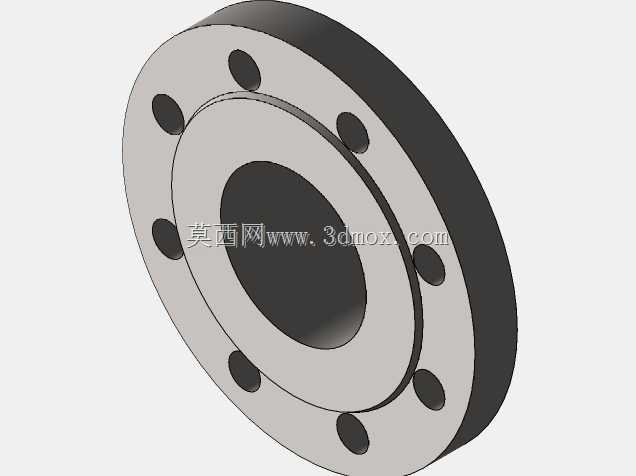

　　螺栓预紧时按照对角分次拧紧的工艺操作，就能让密封面受力均匀，在额定压力下长期运行无渗漏。从结构设计逻辑来看，全系列规格做了统一的建模规范，每个规格的参数都做了关联驱动，调整通径参数时法兰盘厚度、颈部壁厚、螺栓孔参数会自动匹配标准数值，避免逐个建模出现的尺寸偏差，也方便后续做工程图导出、BOM统计时快速提取参数。不同于普通板式平焊法兰，带颈结构的刚性更强，在管路存在轻微振动、温度小幅波动的工况下，法兰密封面的形变更小，不会因为管路位移导致密封垫压合失效，适合在厂区架空管线、设备进出口这类存在轻微扰动的安装位置使用。建模过程中对法兰的所有倒角、过渡圆角都做了还原，比如法兰盘背面与颈部衔接的圆角、螺栓孔的倒角、密封面边缘的倒角，

　　这些细节虽然不影响核心功能，但会直接影响后续数控加工的走刀路径，也能避免安装时锐角划伤密封垫或者施工人员。针对不同通径的承压需求，法兰盘的厚度随通径增大阶梯提升，颈部的壁厚也同步匹配对应钢管的壁厚等级，不会出现小通径法兰过厚浪费材料、大通径法兰厚度不足导致承压变形的问题，每个规格的重量都控制在标准允许的偏差范围内，兼顾结构强度与材料成本。在管路系统的应力计算环节，这套法兰的刚性参数可直接代入管道应力分析模型，不需要额外做简化处理，因为模型完全还原了实际产品的结构形态，计算出来的管口载荷、法兰偏转量数据和实际运行状态的偏差在工程允许范围内，能给管路支吊架布置、设备管口受力校核提供准确的参考。
