15t/h燃煤粉末锅炉内部换热结构

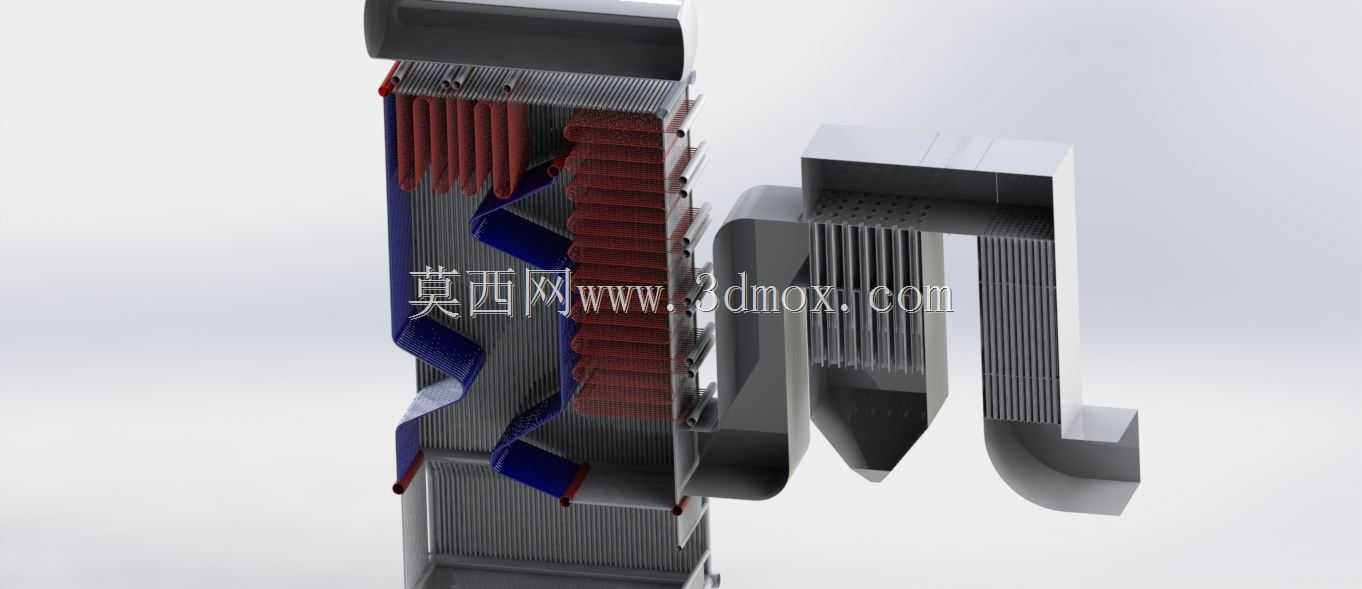

　　该结构为额定出力每小时十五吨的燃煤粉末锅炉核心换热段，主要面向中小型工业园区集中供汽、生产工艺供热场景，适配纺织、食品加工、化工等行业对饱和蒸汽或低压过热蒸汽的稳定需求，可兼容烟煤、贫煤等多类煤种的粉末悬浮燃烧工况，相比层燃炉具备更高的燃烧效率与负荷调节能力。从结构设计逻辑来看，模型采用剖视展示方式，完整呈现了炉膛出口后各级受热面的排布逻辑：左侧垂直段依次布置屏式过热器、高温对流管束，管束采用顺列排布配合定距管固定，既保证烟气流速控制在合理区间避免管壁冲刷磨损，又预留了足够的吹灰器作业空间，减少长期运行的积灰堵灰风险；转弯烟道处设置了导向折流板，引导含尘烟气均匀进入下一级水平段受热面，避免局部烟气流速过高造成的局部磨穿问题，

　　同时折流板角度经过流场仿真优化，可将烟道内的涡流区占比控制在百分之五以内，降低烟气流动阻力，减少引风机的运行功耗。水平段及尾部垂直段依次布置低温省煤器与空气预热器管束，管束间距根据烟气含尘浓度做了差异化设计，高粉尘浓度段采用更大的管间距，避免大颗粒飞灰卡塞管束间隙，同时所有管束的支吊结构均采用外置式吊板，避免吊件长期处于高温烟气区产生蠕变失效。从安装边界来看，该换热段整体采用模块化分段设计，单段模块的外形尺寸适配常规公路运输的限界要求，现场安装时仅需完成模块间的密封焊接与管道对接，无需在现场进行大量管束拼装作业，可缩短现场安装周期约百分之三十；设备的支座采用滑动支座与固定支座组合布置，固定支座设置在整体结构的重心位置，

　　滑动支座预留了足够的热膨胀位移量，可适配设备从常温到工作温度下的轴向与径向热伸长，避免热应力造成的管束拉裂或密封面泄漏问题。在实际运行层面，该结构的燃烧区与换热区做了明确的区段划分，粉末燃料经燃烧器喷入炉膛后在炉膛内完成充分燃烧，高温烟气依次流经各级受热面将热量传递给管内的工质，最终经尾部烟道排出至除尘设备；各级受热面的管壁材质根据工作温度做了匹配选型，高温段采用耐热合金钢材质，中低温段采用优质碳素钢，在保证设备运行可靠性的前提下控制整体制造成本。结构设计时还充分考虑了检修维护需求，各级受热面之间预留了足够的检修通道，可满足检修人员进入烟道内部检查管束磨损情况、更换破损管段的作业需求，同时所有管束的连接方式均采用焊接加密封盖板结构，既保证了烟气侧的密封性能，避免漏风降低锅炉热效率，又可在单根管束破损时快速切割更换，减少停机检修时间。
