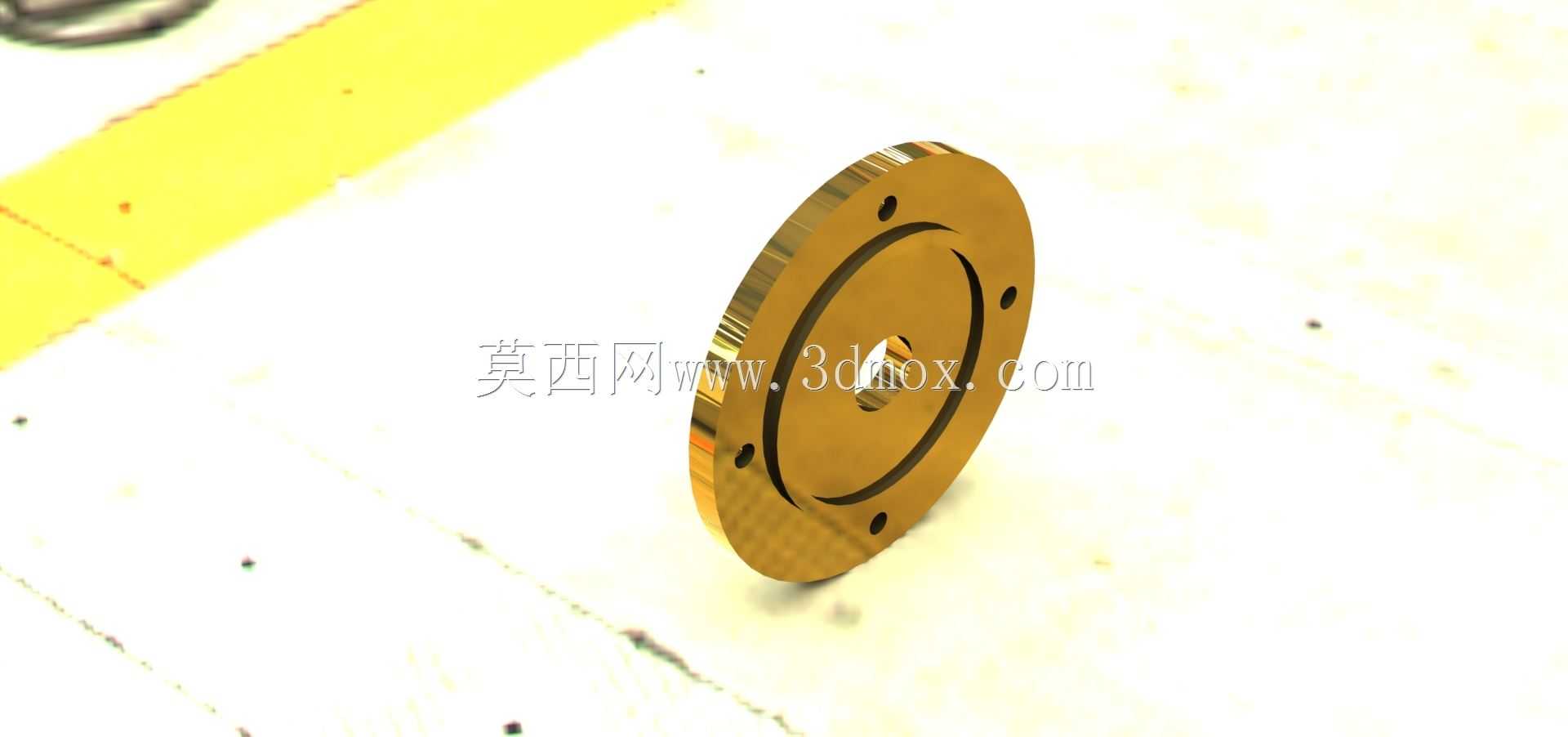

带定位孔环形金属法兰连接构件

　　在流体输送管路、压力设备端盖连接、传动机构轴向定位等场景中，这类带周向定位孔的环形金属构件是应用频次极高的基础连接部件，日常做设备改造、管路排布设计时，经常需要根据安装空间的边界约束调整这类构件的细节尺寸，避免出现安装干涉、密封失效的问题。从实际使用需求出发，这类构件的核心作用是实现两个对接端面的刚性连接，同时保证对接位置的同轴度与密封性能，因此设计阶段首先要确定中心通孔的通径尺寸，这个尺寸直接匹配对接管路的内径或者传动轴的轴径，要保证介质流通或者轴件穿过时没有多余的阻碍，通径边缘做的小尺寸倒角，一方面是去除机加工后的锐边避免安装时割伤密封件，另一方面也能在对接时起到导向作用，降低装配对位的难度。

　　周向均匀分布的安装孔是这类构件的关键设计点，孔的数量、分布圆直径直接决定连接后的紧固强度，孔位的角度公差要控制在合理范围内，不然现场安装时会出现螺栓无法穿入的问题，做三维建模时要特别注意孔位的阵列基准必须和构件中心轴线完全重合，避免出现偏心导致的安装错位。构件本体的厚度要根据实际承压等级计算，太薄的话螺栓紧固后容易出现翘曲变形，导致密封面贴合不严出现泄漏，太厚则会增加不必要的材料成本，同时占用更多轴向安装空间，很多新手设计时容易忽略厚度方向的尺寸链校核，导致装配后整个组件的轴向尺寸超出预留空间，不得不返工修配。构件端面上加工的环形凹槽是用来放置密封圈的，凹槽的深度、宽度要和选用的O型圈或者密封垫片尺寸匹配，

　　深度过浅会导致密封件压缩量不足出现渗漏，深度过深则会让密封件过度压缩失去弹性，提前老化失效，凹槽的位置要和对接端面的密封区域完全对应，保证压紧后密封件受力均匀。这类构件的材质一般根据使用场景选择，普通水气管路场景用普通碳钢做表面防锈处理即可，有腐蚀性介质的场景则要选用不锈钢或者铜合金材质，不同材质的构件在建模时要注意对应的加工工艺预留量，比如铜质零件精加工时的切削余量和钢件有区别，尺寸公差标注也要适配对应的加工精度要求。做这类零件的三维建模时，优先采用旋转凸台做基础本体，再通过圆周阵列生成安装孔，最后切除密封槽，这种建模逻辑和实际车削加工的工序顺序一致，后续出工程图或者做工艺拆解时能直接对应加工步骤，减少后续改模的工作量。

　　安装边界方面，这类构件的最大外圆直径决定了安装时需要预留的径向操作空间，要保证螺栓紧固时扳手有足够的操作空间，不会和周边的其他管路、结构件发生干涉，很多现场安装出现的操作困难问题，本质上都是设计阶段没有考虑外圆周边的操作空间预留，只考虑了构件本身的尺寸。在传动机构的轴向定位场景中，这类构件还会和轴肩、锁紧螺母配合使用，这时候中心孔的公差要和配合轴径的公差匹配，选用过渡配合或者小间隙配合，保证构件不会在轴上出现径向窜动，同时端面和轴线的垂直度公差要严格控制，不然锁紧后会导致轴件出现偏斜，影响整个传动机构的运转精度。
