锥齿轮斜齿轮组合传动机构结构

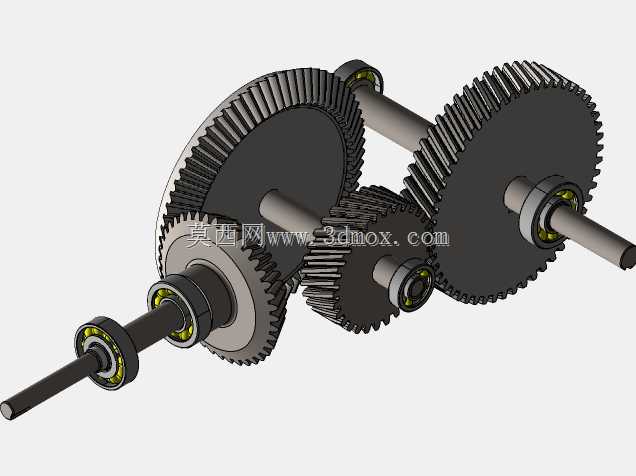

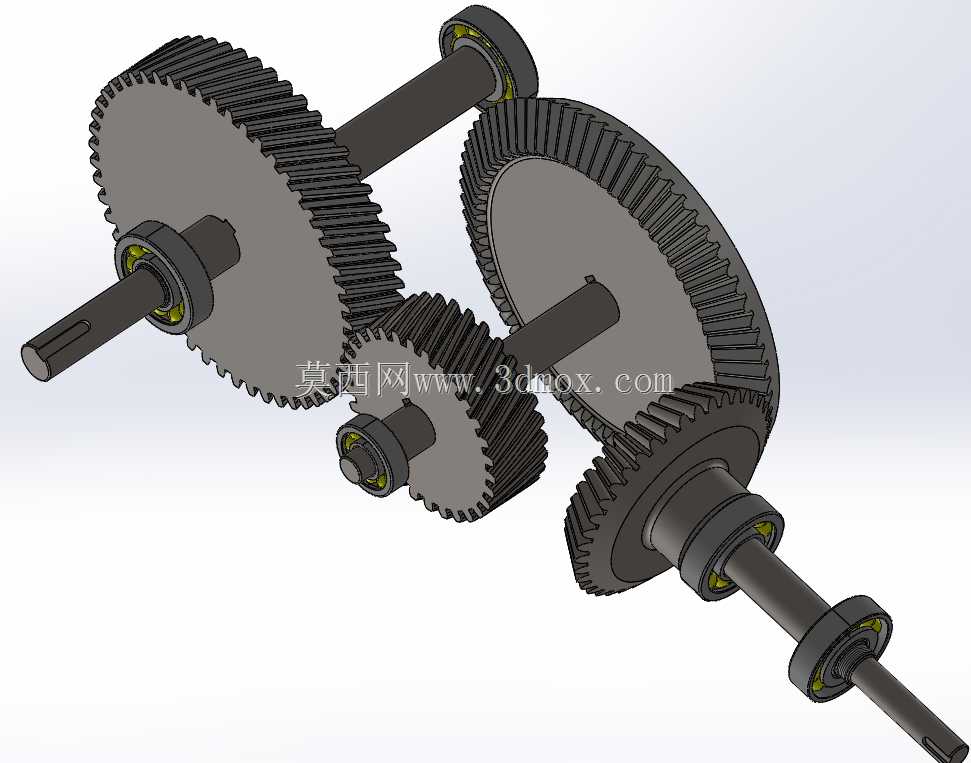

　　这套锥齿轮斜齿轮组合传动结构，核心解决的是多轴交错工况下的动力分流与转速匹配问题，在中小功率的传动布局里，这类结构常出现在需要同时实现平行轴传动与相交轴转向的设备端，比如小型机床的进给传动分支、轻工包装设备的多工位动力分配单元、农用小型机具的动力输出段，不需要额外加装转向箱就能完成动力方向的切换，能有效压缩传动链路的整体占用空间。从实际装配逻辑来看，整套结构的轴系布局完全围绕传动比分配展开，三根平行布置的轴上分别固定不同齿数的斜齿圆柱齿轮，斜齿轮的啮合采用螺旋角配对设计，啮合重合度比直齿结构高30%左右，传动过程中齿面接触是渐进式的，能大幅降低高速运转下的啮合冲击与噪音，适合转速在1000-3000rpm区间的连续运转工况；

　　末端的锥齿轮副采用正交布置，直接把平行轴传递过来的动力转向90度输出，锥齿轮的齿形采用等顶隙收缩齿设计，装配时可以通过轴端的轴承调整垫片控制齿侧间隙，避免安装偏差导致的齿面偏载。设计阶段首先要核算的是各齿轮副的传动比匹配，斜齿轮段承担主要的减速增扭功能，根据输入端的额定扭矩匹配各齿轮的模数与齿宽，齿宽系数控制在0.25-0.4区间，既保证齿面接触强度足够，又不会因为齿宽过大导致轴系挠曲变形引发的载荷集中；锥齿轮段主要承担转向功能，模数选取和末端输出轴的负载直接匹配，安装距的公差控制在±0.02mm范围内，保证锥齿轮的节锥顶点完全重合，避免出现齿端接触加剧磨损的问题。轴系的支撑全部采用深沟球轴承，轴承内圈与轴采用过盈配合，

　　外圈与轴承座孔采用过渡配合，每根轴的两个轴承位都设计有轴肩定位，轴承外侧设置密封端盖的安装位，既可以防止润滑脂泄漏，又能阻挡外界粉尘进入啮合腔。从安装边界来看，整套传动结构的外接安装面集中在各轴承座的法兰端面，输入轴与输出轴的轴伸长度预留了联轴器安装的键槽位置，键槽采用普通平键设计，公差符合GB/T1095的标准要求，不需要额外定制连接件就能和标准动力输入端、负载端完成对接；整体结构的外轮廓没有突出的尖锐结构，所有齿轮的啮合区域都预留了防护罩的安装空间，日常维护时只需要拆开端盖就能补充润滑脂，检查齿面磨损情况。实际运行过程中，斜齿轮副的润滑采用脂润滑即可，因为齿轮线速度不超过6m/s，不需要加装复杂的稀油润滑回路，

　　能降低整套机构的维护成本；锥齿轮副因为啮合时存在轴向力，轴承选型时已经核算了轴向载荷的承载能力，不需要额外加装推力轴承，进一步简化了轴系结构。在做三维建模的时候，所有齿轮的齿形都按照实际加工参数生成，齿向修缘、齿顶倒角的细节都完整还原，装配时严格按照实际装配顺序添加配合约束，转动过程中不会出现齿面干涉的问题，不管是用来做机构运动仿真验证传动比，还是用来导出工程图指导加工，都能直接复用模型里的参数，不需要重新核对齿形参数与安装尺寸。这类组合传动结构相比单一的圆柱齿轮减速器或者单一的锥齿轮转向箱，最大的优势就是把减速与转向功能集成在同一个腔体内，减少了中间连接件的数量，整体传动效率能达到94%以上，同时因为零件数量少，装配工序更简单，故障率也更低，适合在空间紧凑、同时需要减速和转向的传动场景下使用。
