一英寸SCH40标准PVC万向管接头结构

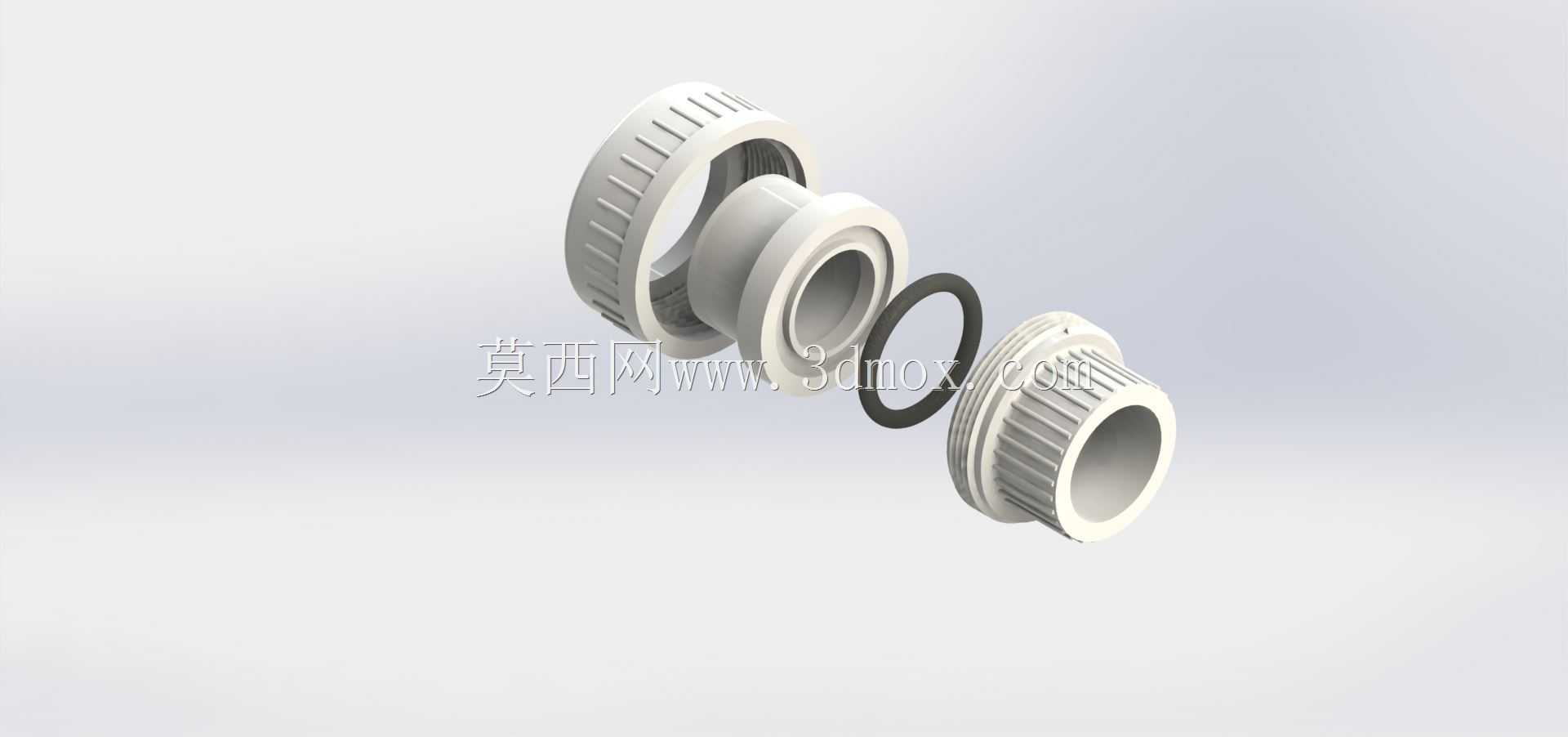

　　在民用给排水、化工流体输送、农业灌溉、小型水处理设备的管路布设场景中，PVC材质的管路连接件凭借自重轻、耐腐性能优异、安装操作便捷的特性，占据了低压常温流体输送管路的绝大多数应用份额，其中可调整管路走向的万向活接类接头，更是管路改造、非标准角度布管、设备外接管路场景里的常用配件。这款适配1英寸公称直径PVC管路的万向接头，完全匹配SCH40管壁厚度标准的PVC管材尺寸要求，能够直接与同规格的标准PVC管材完成对接，不需要额外定制变径配件，适配常规低压流体输送的压力等级要求。从结构设计逻辑来看，这款接头采用了三件式分体组合结构，两端分别设置带防滑滚花的锁紧螺母，中间为对接主体，搭配一枚环形橡胶密封圈实现密封，这种拆分式设计的核心考量，

　　是在保证接头可以实现一定角度偏转调整管路走向的同时，不需要转动两端已经固定完成的管材，仅通过旋紧两端的锁紧螺母就能完成安装，大幅降低现场布管的操作难度，尤其是在空间局促、管路无法转动的安装场景下，这种结构的优势会体现得格外明显。两端锁紧螺母外壁设计的轴向滚花纹理，并非出于外观装饰的考量，而是完全服务于手动安装的操作需求：在没有管钳等专用工具的现场作业场景下，操作人员可以直接通过手部握持施力旋紧螺母，滚花结构能够有效增加手部与螺母外壁的摩擦力，避免施力过程中出现打滑，同时滚花的深度与齿距经过适配，既不会因为齿距过小导致摩擦力不足，也不会因为齿棱过于尖锐划伤操作人员手部。中间的密封胶圈采用截面为圆形的O型圈结构，

　　安装时被压紧在两个对接端面的密封槽内，当接头调整偏转角度时，胶圈能够始终保持与两个对接面的均匀贴合，不会因为角度偏斜出现密封间隙，保证管路在允许偏转角度范围内不会出现流体渗漏问题，这种密封结构不需要额外涂抹密封胶或者缠绕生料带，后期维护拆解时也不会出现密封材料残留难以清理的问题。从安装边界尺寸来看，这款接头的整体轴向长度适配1英寸SCH40 PVC管材的承插深度要求，两端承插口的内径尺寸与标准1英寸PVC管材的外径公差完全匹配，锁紧螺母的最大外径控制在合理范围内，在并排布设多根同规格管路时，相邻管路的中心距不需要额外放大，能够有效节省管路安装的占用空间，适合在设备内部管路排布、墙体预埋管路外接等空间受限的场景使用。

　　接头允许的偏转角度覆盖了常规布管时的角度调整需求，能够抵消管路安装时的小范围尺寸偏差，不需要对管材进行额外的切割调整，也能吸收管路使用过程中因为温度变化产生的微小轴向形变，避免管材因为热胀冷缩出现接口开裂渗漏的问题。在实际选型应用中，这款接头仅适用于常温低压的流体输送场景，不能用于高温流体、高压管路或者输送强有机溶剂的管路系统，安装时需要保证管材插入承插口的深度到位，锁紧螺母旋紧力矩适中，既不能因为力矩过小导致密封压合不足出现渗漏，也不能因为力矩过大导致PVC材质的螺母出现滑牙或者开裂。建模过程中对各个零件的配合公差做了精准还原，锁紧螺母与中间主体的螺纹配合间隙、承插口与管材的配合间隙、密封槽的尺寸深度都完全参照实际产品的加工公差设置，能够直接用于管路系统的装配干涉检查、布管模拟，也可以作为同类PVC接头产品结构设计的参考模板，帮助设计人员快速完成管路系统的三维布局验证，减少实际安装时出现的尺寸不匹配、干涉等问题。
