立式SUS304不锈钢净水储水罐体结构

　　在民用供水、小型工业净水处理、商用直饮水系统的现场布局里，这类立式不锈钢储水罐体是衔接净水处理单元与终端用水点的核心缓冲设备，主要承担净化后洁净水体的暂存、稳压作用，避免后端用水流量波动导致前端净水设备频繁启停，延长过滤组件、增压泵组的使用寿命。不同于普通卧式储水容器，立式结构的占地投影面积更小，对于空间局促的设备间、楼顶供水间、商用餐饮后厨这类安装场景，能最大化利用垂直方向的空间，减少对地面操作区域的占用。

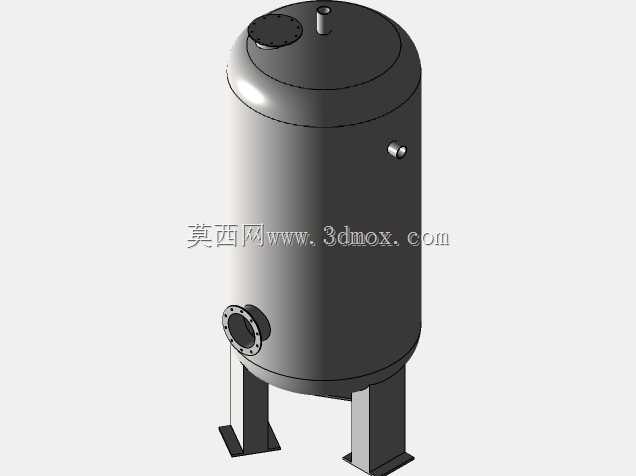

　　从结构设计逻辑来看，罐体主体采用3mm厚度的SUS304不锈钢板材卷制焊接，这个壁厚选择是经过承压计算匹配的，适配常规0.6MPa以内的常压供水工况，既不会因为壁厚过薄导致焊接变形、承压不足出现渗漏风险，也不会因为壁厚冗余造成材料成本不必要的上升。罐体上下采用标准椭圆封头结构，相比平盖封头，椭圆封头的应力分布更均匀，在承受内部水体静压力与供水管道动态压力时，焊缝区域的应力集中系数更低，长期使用不容易出现焊缝疲劳开裂的问题。顶部设置的两个接口，大尺寸带法兰盲板的是检修人孔，方便后期运维人员进入罐体内部进行清洗、消毒、焊缝检查作业，小直径的管口是排气口，在罐体进水过程中可以顺畅排出罐内空气，避免形成气阻影响进水效率，同时在出水时可以补入空气平衡罐内压力，防止罐体出现负压吸瘪的故障。

　　罐体侧面的接口布局完全对接现场管路的常规走管逻辑，侧下方的大口径法兰接口是进水接口，位置设置在支腿上方的筒体下部区域，进水时水流顺着罐体内壁切线方向进入，减少对罐内存量水体的扰动，避免沉积的微量杂质被搅动影响出水水质；侧上方的小型外螺纹接口是液位传感器安装口，可配套浮球液位计或者压力式液位变送器，实时监测罐内水位高度，联动前端进水电磁阀实现自动补水控制。底部的三支支腿采用等边角钢焊接成型，支腿与罐体下封头的连接位置做了加强筋板焊接，每支支腿的底部都预留了地脚螺栓安装孔，安装时可以通过膨胀螺栓与地面混凝土基础固定，即使罐体满水状态下也能保证足够的抗倾覆稳定性，避免侧面管路受力时罐体出现偏移。

　　建模过程中需要重点关注几个工艺细节的还原：所有法兰接口的密封面都预留了密封垫片的安装槽位，螺栓孔的位置度公差控制在0.5mm以内，保证现场安装时法兰对接不会出现错孔问题；罐体所有焊接位置的焊脚高度统一按照板材厚度的0.7倍设置，避免建模时焊脚尺寸不一致导致后期出工程图时工艺标注混乱；支腿的高度设计充分考虑了底部排污口的操作空间，后期如果需要在罐体最低处加装排污阀，不需要额外垫高罐体就能有足够的操作空间安装阀门、对接排污管路。另外罐体的外表面做了哑光拉丝处理的结构示意，实际生产中这种处理方式既可以提升不锈钢表面的抗指纹、抗锈蚀能力，也方便日常运维时擦拭清理表面的灰尘、水渍，不会像镜面不锈钢表面那样容易留下划痕影响外观。

　　在安装边界的尺寸匹配上，这类罐体的中心距周边墙体或者其他设备的距离需要预留至少300mm的操作空间，尤其是侧面人孔、液位接口的正对方向，要预留足够的空间方便后期拆卸法兰、检修传感器；顶部排气口的上方要避开建筑横梁、管线桥架，保证排气口通畅不会被遮挡；支腿的安装基础需要做水平找平，水平度误差控制在2mm/m以内，避免罐体倾斜导致液位测量出现误差，同时也能减少满水状态下支腿的不均匀受力。对于净水场景的应用，罐体内部所有与水体接触的焊缝都需要做酸洗钝化处理，建模时虽然不需要体现钝化层，但结构设计上要避免出现直角死角，所有内部转角位置都做圆弧过渡，防止残留水体滋生细菌，符合净水设备的卫生要求。
