汽车通风式制动盘结构设计方案

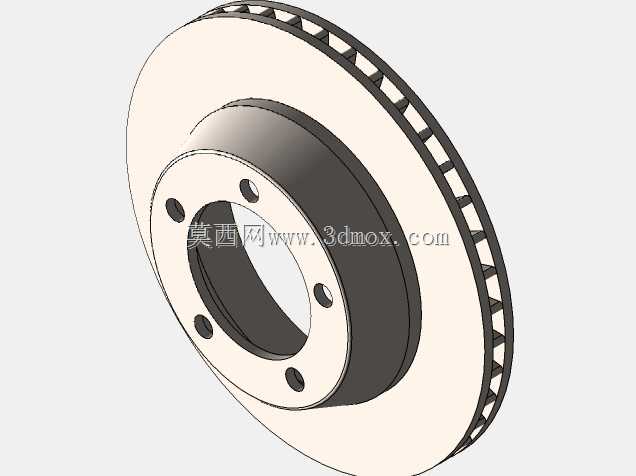

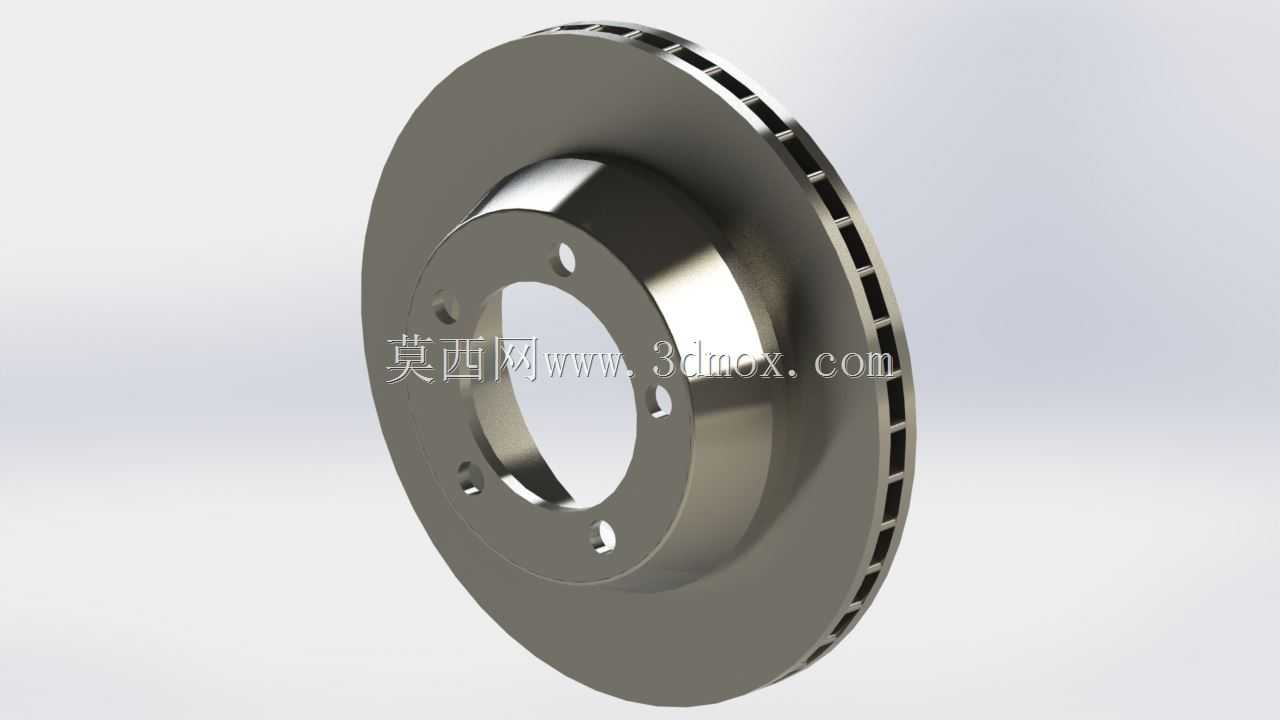

　　在乘用车与轻型商用车的盘式制动系统中，制动盘是直接承担制动力矩输出的核心摩擦副部件，其结构合理性直接决定车辆制动过程的热稳定性、制动效能恒定性与行驶安全性。日常行驶中，车辆完成减速、驻车等动作时，制动卡钳两侧的摩擦片会从轴向夹紧制动盘的两个摩擦工作面，通过摩擦作用将车辆行驶的动能转化为热能耗散，以此实现车速控制。这款通风式制动盘采用双摩擦面加中间径向散热筋的结构设计，区别于实心制动盘的单层盘体结构，两个平行的环形摩擦工作面之间，沿圆周方向均匀布置了数十条径向直筋，相邻筋条之间形成贯通的通风流道，当车轮带动制动盘旋转时，流道内会在离心力作用下形成持续的空气对流，将制动过程中摩擦产生的热量快速带出盘体，避免长时间连续制动时盘体温度过高引发摩擦片热衰退、制动效能下降的问题，适配多数家用前驱车型的前轴制动工况，可满足常规城市道路、山区公路连续下坡等场景的制动散热需求。

　　从安装匹配维度看，该制动盘的中心设置有与轮毂轴头适配的定位止口，止口周边沿圆周均匀分布5个螺栓过孔，对应轮毂上的车轮固定螺栓，安装时制动盘通过止口与轴头实现径向定位，保证盘体旋转中心与车轮回转中心完全重合，避免制动过程中出现盘面跳动、制动踏板抖动的问题；螺栓过孔的孔径与分布节圆直径严格匹配对应车型的轮毂安装参数，安装后盘体与轮毂端面完全贴合，无安装间隙，保证制动力矩传递的稳定性。摩擦工作面的外径、厚度尺寸经过匹配计算，对应适配卡钳的摩擦片接触面积，保证摩擦片在整个工作行程中完全贴合盘面，不会出现偏磨、局部接触应力过大的问题；盘体与轮毂连接的帽状过渡结构采用变厚度圆弧过渡设计，既可以避让轮毂轴头的凸起结构，也能通过圆弧过渡降低安装位置的应力集中，避免长期承受交变制动力矩时出现连接部位开裂的问题。

　　设计过程中，首先需要明确制动盘的安装边界约束：中心定位止口的直径与深度必须完全适配对应车型的轴头尺寸，保证装配后盘体无径向窜动；螺栓孔的位置度公差需要控制在合理范围内，避免安装时出现螺栓无法穿入、装配后盘体偏摆的问题。摩擦工作面的平面度、端面跳动量需要满足制动系统的精度要求，否则会引发制动时方向盘抖动、踏板震脚的故障；散热筋的布置需要兼顾结构强度与散热效率，筋条数量过少会导致通风流道过宽、盘体整体刚度不足，制动时容易出现盘面形变，筋条数量过多则会导致流道过窄，空气流通阻力增大，反而降低散热效率，同时筋条与两侧摩擦面的连接采用圆角过渡，避免应力集中导致筋根开裂。摩擦工作面的表面粗糙度需要控制在合理区间，既不能过于光滑导致摩擦系数不足、制动距离变长，也不能过于粗糙导致摩擦片磨损过快、制动时产生异响。

　　在实际使用场景中，这类通风制动盘相比同尺寸实心盘，连续制动后的盘体温升可降低20%-30%，能有效减少高温下摩擦片材料的热分解，维持稳定的摩擦系数，减少制动热衰退的风险；同时盘体的帽状结构设计预留了足够的轮毂轴承安装空间，不会与周边的转向节、防尘罩等部件发生运动干涉，安装时只需将盘体套入轴头，对齐螺栓孔后固定车轮即可完成装配，维护更换时的操作便捷性较好。针对日常使用中容易出现的盘面锈蚀问题，摩擦工作面采用铸铁材质的自然氧化特性，车辆行驶中几次制动动作即可磨去表面浮锈，不会影响制动效能；非摩擦面的帽部位置可根据需求做防锈涂层处理，减少长期使用后的锈蚀堆积，避免拆卸困难。

　　从结构受力角度看，制动过程中盘体同时承受摩擦片的轴向夹紧力、圆周方向的摩擦力矩以及热胀冷缩产生的热应力，因此散热筋的走向沿径向布置，可在旋转时引导气流从中心向边缘流动，同时筋条本身作为加强结构，提升了盘体的轴向刚度，减少制动时的盘面形变；两个摩擦面的厚度均匀一致，保证磨损过程中盘面各处的磨损量均匀，延长制动盘的使用寿命，当摩擦面磨损到极限厚度标记位置时，就需要更换新的制动盘，避免盘体厚度不足导致强度下降，引发制动时盘体碎裂的安全风险。
