脚手架用抱箍式梁夹紧固结构

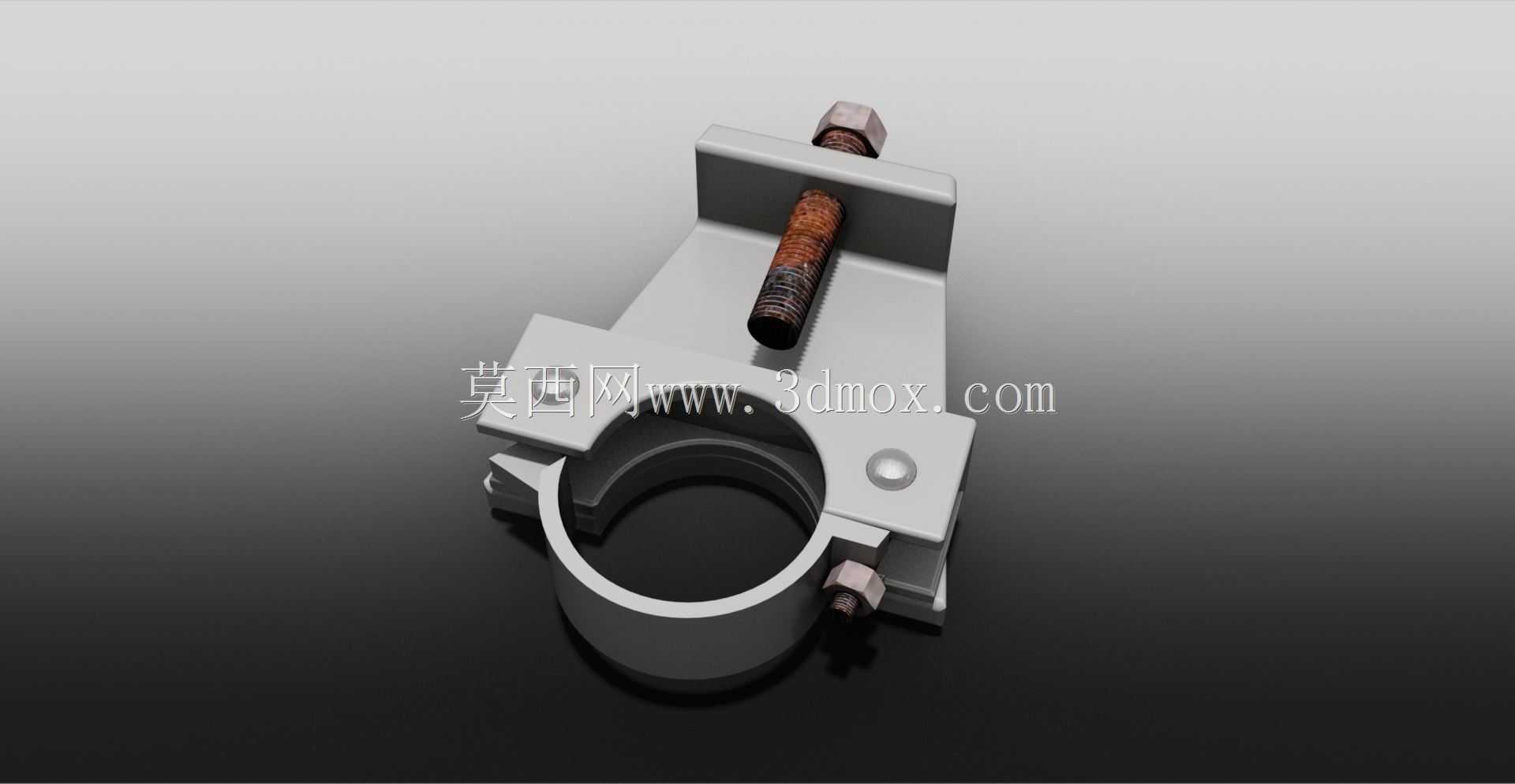

　　在建筑施工现场的临边防护、外架搭设、管线排布作业中，梁夹是用来将圆管状构件快速锁紧固定在结构钢梁上的核心连接件，省去了现场焊接、打孔的工序，能大幅降低高空作业的施工风险，也不会对原有钢梁结构造成不可逆的损伤，适配多规格的圆形管材与不同翼缘厚度的H型钢梁，在临时支架搭建、临边护栏固定、施工管线吊挂场景中应用十分广泛。这款梁夹采用抱箍式主体结构，下半部分为开口式圆弧卡环，圆弧内径匹配常用的48mm脚手架钢管外径，卡环开口处设置带防滑齿的对接边，通过底部的六角螺栓实现抱箍的径向锁紧，螺栓拧紧后卡环会均匀抱紧钢管外壁，防滑齿嵌入钢管表面的氧化层，避免钢管受侧向力时出现滑动、偏转的问题。上半部分为倒L型挂接座，

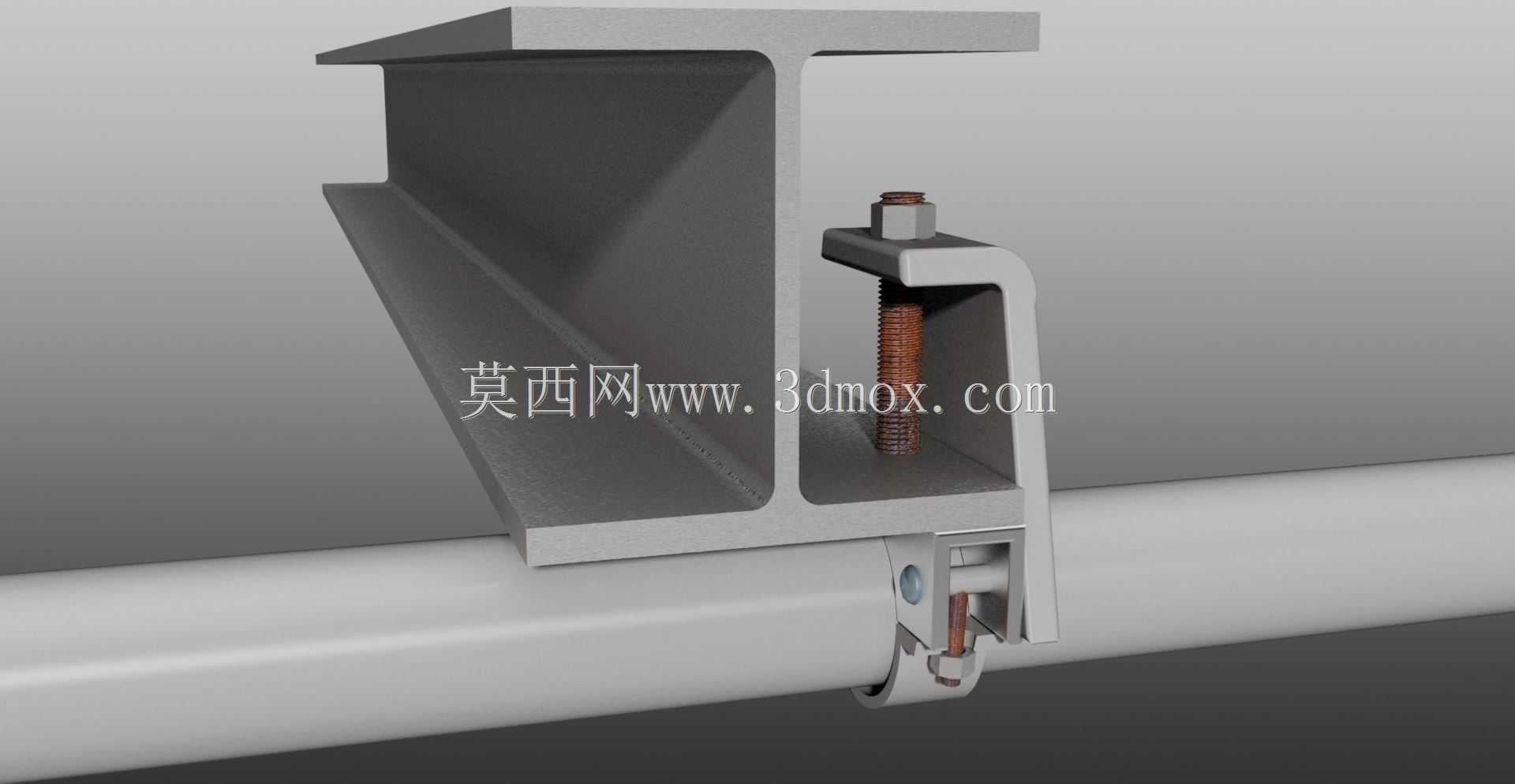

　　挂接座的水平压板压在钢梁的上翼缘表面，垂直方向设置一根T型调节螺栓，螺栓端部带防滑压块，旋转螺栓即可让压块顶紧钢梁翼缘的下表面，配合水平压板实现梁夹与钢梁的无损伤夹紧，调节螺栓的行程覆盖6mm到20mm厚度的钢梁翼缘，能适配施工现场绝大多数的型钢规格。设计时特意将抱箍与挂接座做成一体化铸造成型结构，避免了分体式连接件在受冲击荷载时出现焊缝开裂的问题，整体结构没有多余的突出棱角，所有边角都做了R2的圆角处理，防止施工人员搬运、安装时被锐边划伤。抱箍的圆弧面做了0.5mm深度的滚花纹理，进一步增大与钢管外壁的摩擦力，在承受10kN的竖向拉拔力时不会出现滑移脱落，满足建筑施工安全规范的荷载要求。安装时不需要额外的专用工具，

　　只用普通活动扳手就能完成全部锁紧操作，单人在高空作业面两分钟内就能完成一套梁夹的安装固定，相比传统的U型螺栓搭配角钢的固定方式，安装效率提升60%以上，而且拆卸后可以重复周转使用，不会在钢梁表面留下焊疤、钻孔等永久性损伤，尤其适合装配式建筑施工现场的临时设施搭建作业。挂接座的水平压板表面做了加宽处理，接触面积比普通梁夹大30%，夹紧时压强更低，不会压伤钢梁表面的防腐涂层，也能在钢梁翼缘存在轻微倾斜、不平整的情况下保持稳定的夹紧力。T型调节螺栓的螺杆部分做了发黑防锈处理，适配施工现场潮湿、多粉尘的作业环境，反复拆装也不会出现螺纹锈死、滑牙的问题，螺栓端部的压块采用球铰式连接，能自动适配钢梁翼缘下表面的角度偏差，

　　保证压块与翼缘表面完全贴合，避免点接触导致的夹紧力不足问题。抱箍部分的开口间隙设计为5mm，当螺栓完全松开时，钢管可以直接从侧面卡入抱箍内，不需要从钢管端部穿套，在既有管线、既有脚手架的改造加固作业中优势十分明显，不用拆除原有架体就能完成梁夹的加装固定。整体结构的受力路径经过优化，竖向荷载通过抱箍直接传递到挂接座的垂直立板上，再通过上下两个夹紧点传递到钢梁翼缘，没有多余的受力薄弱点，在承受水平方向的冲击荷载时，立板与抱箍的过渡圆角处能分散应力集中，不会出现突然断裂的失效问题。实际使用中，这款梁夹除了固定脚手架钢管，还可以用来固定临时电缆的穿线管、临边防护的栏杆立柱、施工照明的灯架底座，只要是圆形截面的杆件需要固定在型钢横梁上的场景，都能通过这款梁夹实现快速免焊固定，减少现场动火作业的次数，降低施工现场的火灾隐患，也符合绿色施工、装配式施工的行业发展方向。建模时对所有配合面都做了公差匹配，抱箍与钢管的配合采用H8/f7的间隙配合，保证钢管能顺利卡入的同时不会出现过大的旷量，螺栓与安装孔的配合间隙控制在1mm以内，避免安装时螺栓出现偏斜导致的夹紧力偏移，所有螺纹都按照普通公制螺纹的标准建模，能直接导出工程图用于生产加工。
