双轴联动太阳能追光发电支架结构

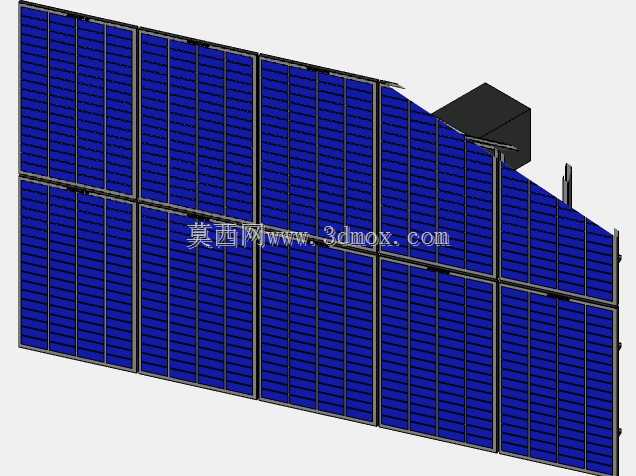

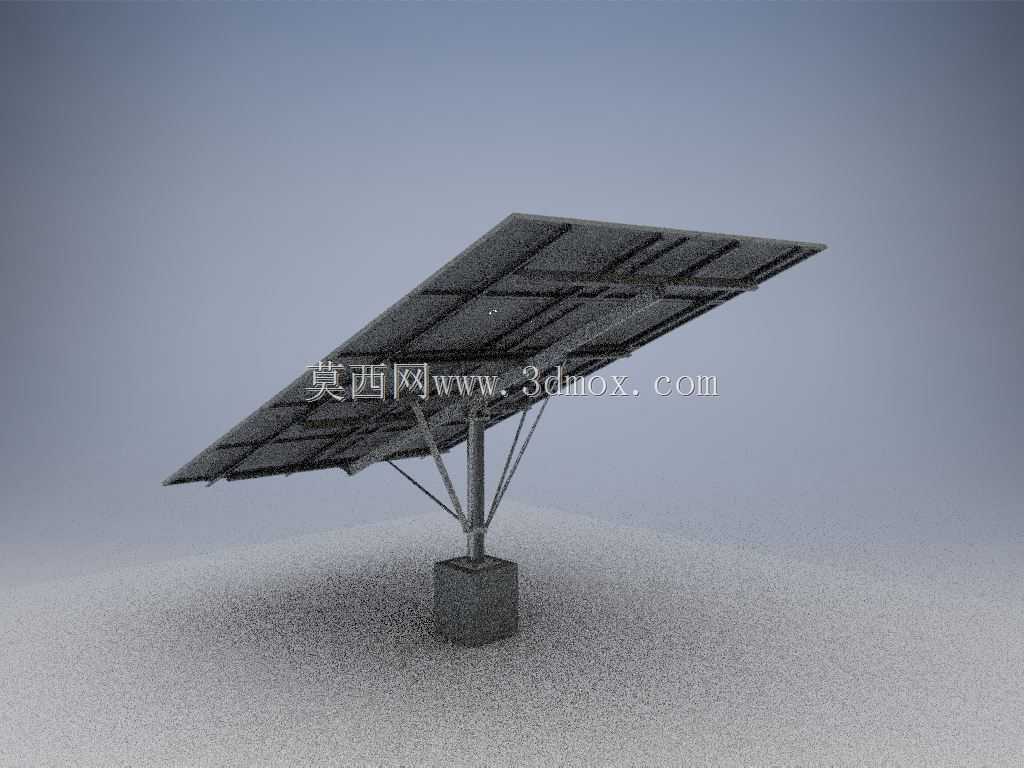

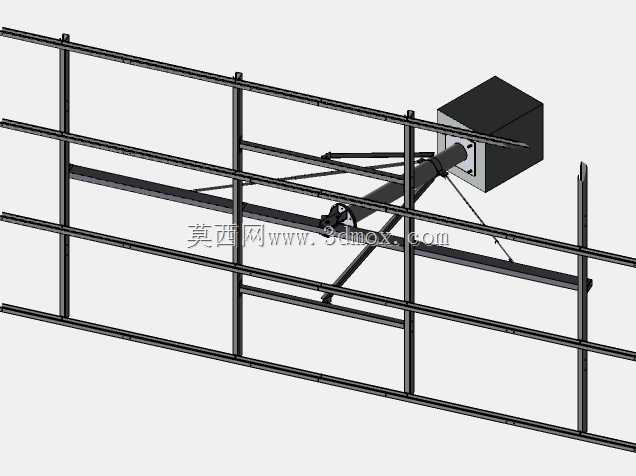

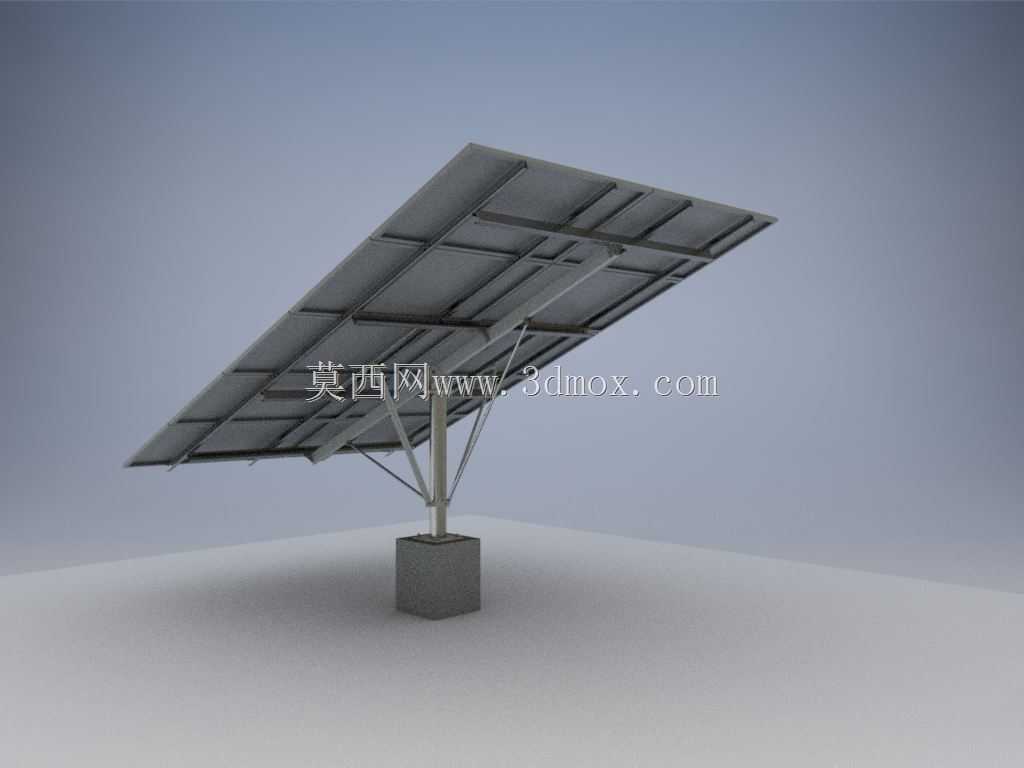

　　在分布式光伏电站、山地光伏场区、离网型太阳能供电系统的实际部署场景中，固定倾角的光伏支架往往因为无法跟随太阳方位变化调整角度，导致全年发电效率存在15%-30%的折损，尤其在高纬度地区，太阳高度角的季节性变化幅度大，固定支架的发电短板会被进一步放大，双轴太阳跟踪结构正是为解决这一工程痛点设计的支撑调节机构。这套结构的核心功能是通过水平、俯仰两个维度的角度调整，让光伏组件受光面始终保持与太阳入射光线垂直的姿态，最大化单位面积光伏板的光能接收效率，相比单轴跟踪结构，其全时段追光的精度更高，适配从赤道到高纬度的各类光照环境，也能兼容不同功率规格的晶硅、薄膜光伏组件安装需求。从结构设计逻辑来看，整套机构分为底部基座、支撑立柱、水平回转机构、

　　俯仰调节机构、组件安装框架五个核心部分，底部采用混凝土配重基座设计，无需复杂的地锚施工，既能在平整的水泥地面安装，也能适配土质场地的固定需求，基座与立柱之间采用法兰盘螺栓连接，安装时可快速调整立柱的竖直度，避免后续回转动作出现卡滞或偏磨。支撑立柱采用变截面钢管结构，下部管径更大以提升抗风载能力，上部预留回转机构的安装定位面，内部可穿设驱动线缆与传感器走线，避免线缆外露带来的老化、缠绕问题。水平回转机构布置在立柱顶端，可实现360度方位角调整，配合俯仰轴的0-90度仰角调节范围，能够覆盖全天从日出到日落的所有太阳方位角度，两个轴系的驱动端均设置了机械限位与阻尼结构，遇到极端大风天气时可自动调整至顺风姿态，降低结构风阻，

　　避免组件被强风损坏。组件安装框架采用矩形钢管焊接的格栅式结构，框架上预留了标准光伏组件的安装孔位，孔位间距符合通用光伏组件的安装尺寸规范，可直接适配市面主流规格的光伏板固定，框架背部设置了斜向加强筋，提升整体框架的抗扭刚度，避免大风天气下组件出现共振变形。在安装边界的设计考量上，整套结构的组件安装面离地高度预留了足够的检修空间，下方可通行小型运维设备，相邻两套跟踪支架的布设间距需要根据当地纬度计算阴影遮挡距离，避免冬至日前后相邻支架的阴影投射到组件表面影响发电。俯仰轴的铰接点位置经过重心配平设计，让组件框架的整体重心落在回转支撑的轴线上，降低驱动机构的负载扭矩，选配小功率驱动电机即可实现角度调整，降低整套设备的运行能耗。

　　结构的所有外露金属件均做了热浸镀锌防腐处理，适配户外长期暴晒、雨淋、盐雾的使用环境，转动铰接位置采用自润滑轴承，无需频繁加注润滑脂即可保证长期运行的顺畅度，减少后期运维的工作量。从实际应用反馈来看，这类双轴跟踪结构在离网型光伏供电站点、光伏提水系统、偏远地区通讯基站供电场景中的适配性极强，相比固定支架能显著提升发电量，降低储能系统的配置容量，整体投入产出比优势明显。建模过程中对各个连接节点的螺栓规格、铰接间隙、驱动行程都做了1:1的还原，可直接用于结构受力仿真验证、安装工艺模拟、非标件加工出图的参考，也能作为同类光伏跟踪设备设计的基础原型，根据实际项目的组件尺寸、风载等级、雪载要求做参数化调整即可快速衍生出适配不同项目的定制化结构。
