卸粮作业专用带式输送设备结构设计

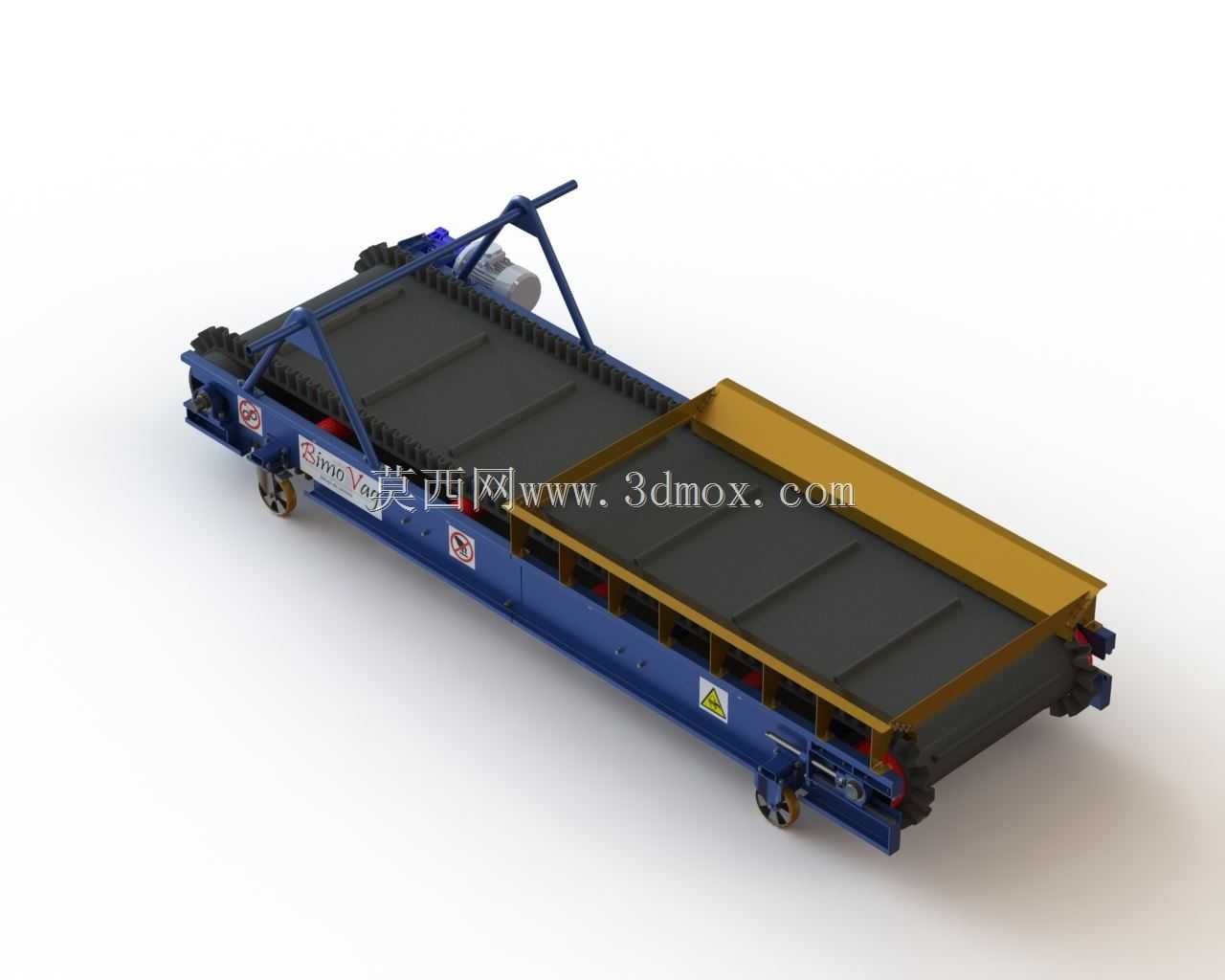

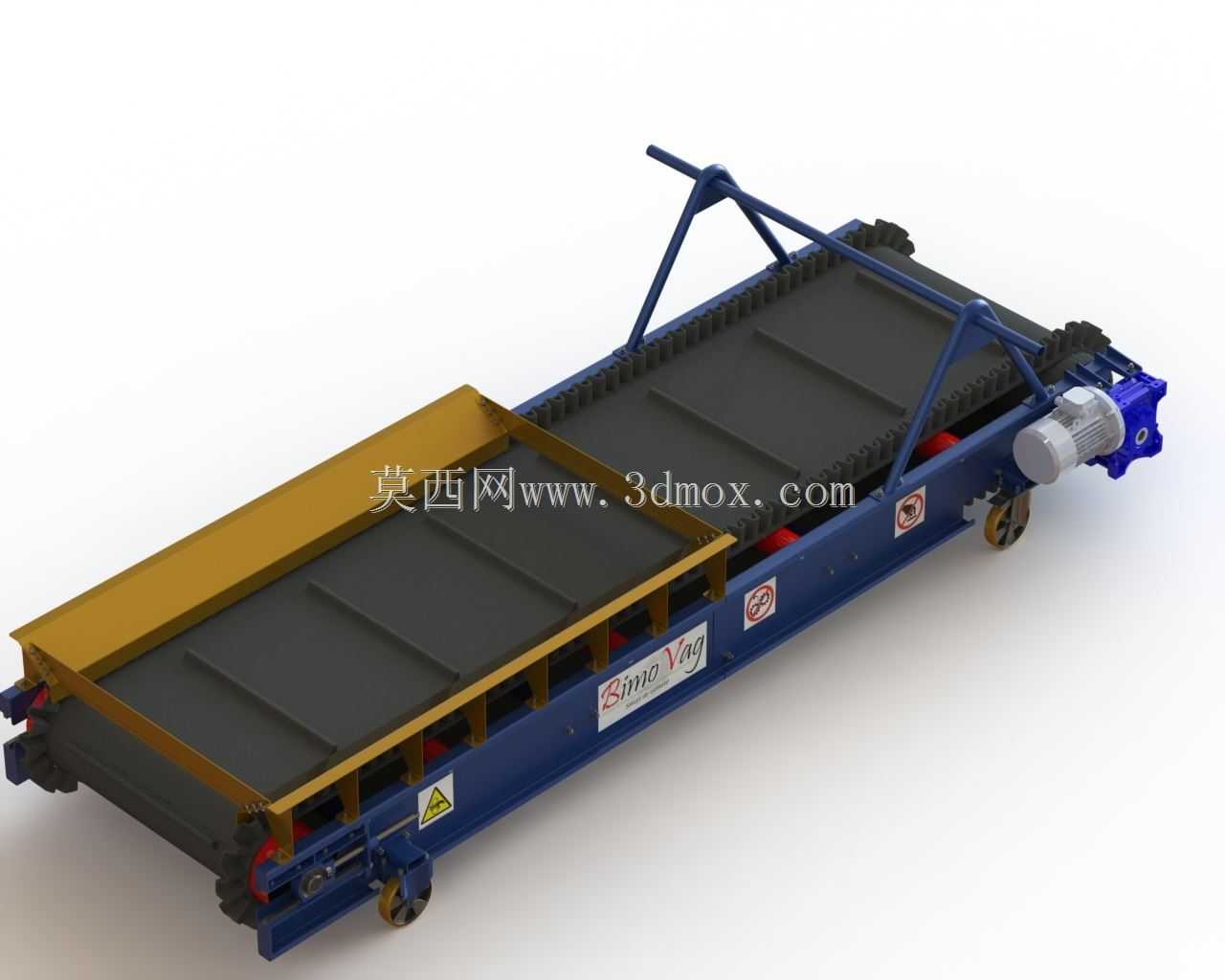

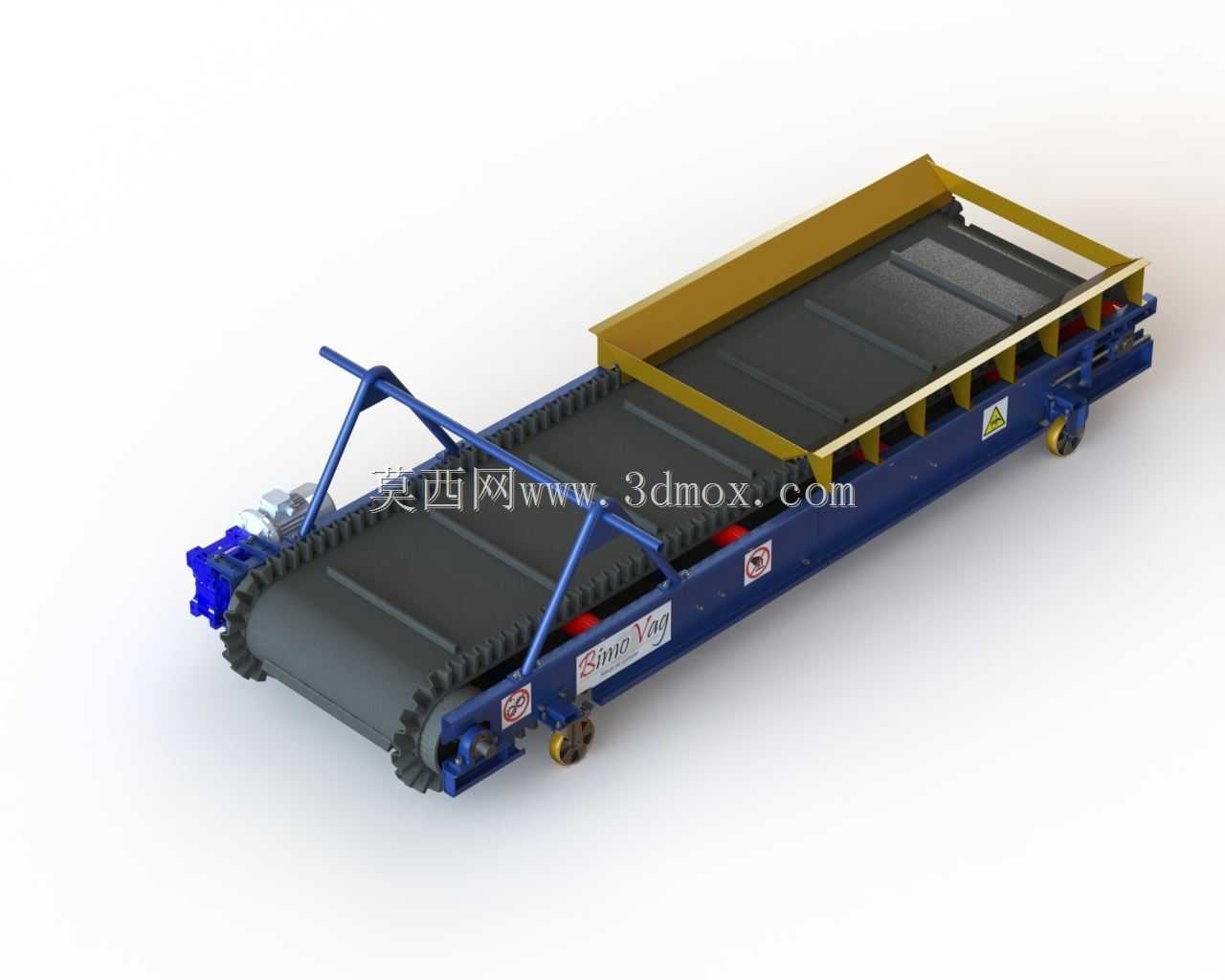

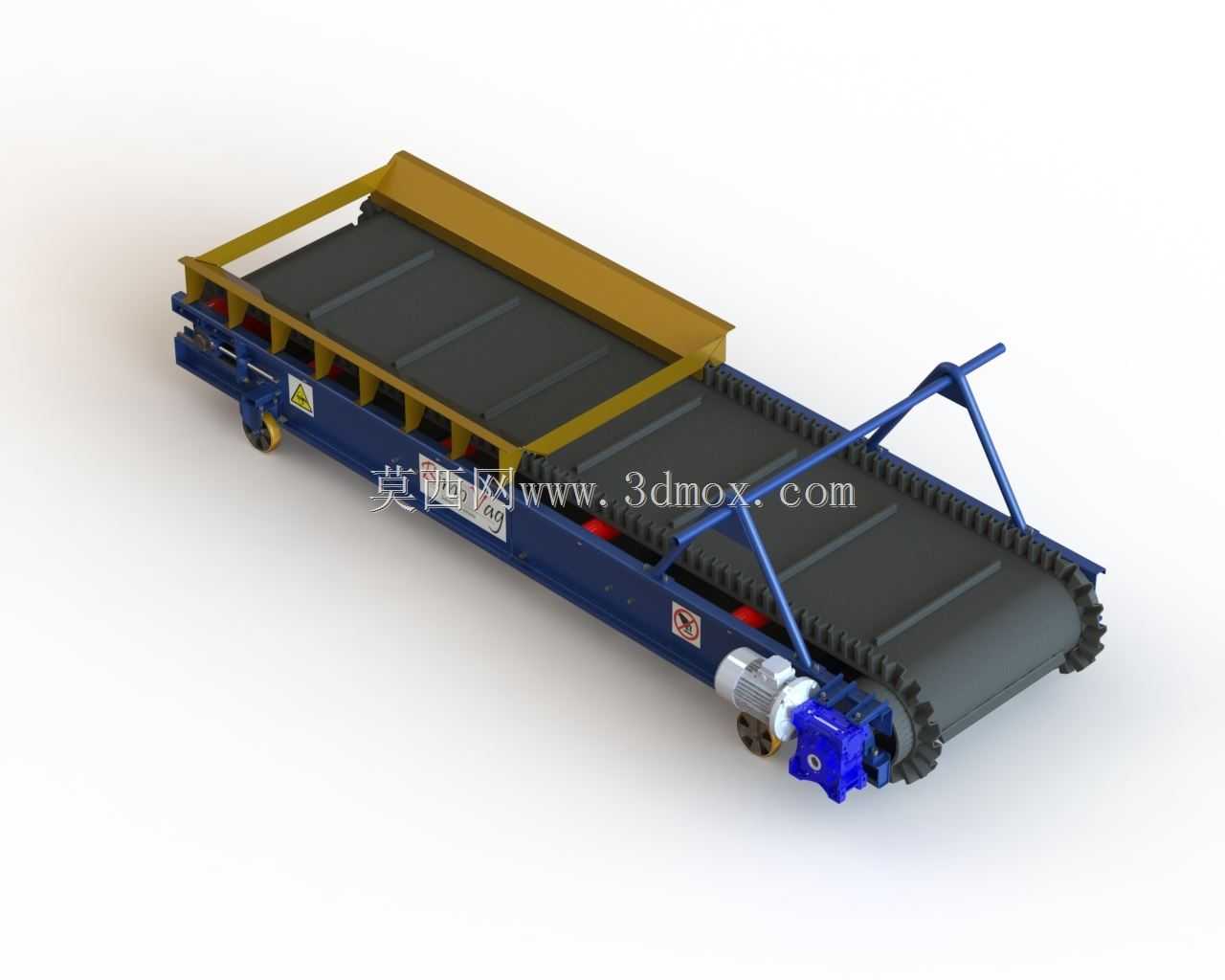

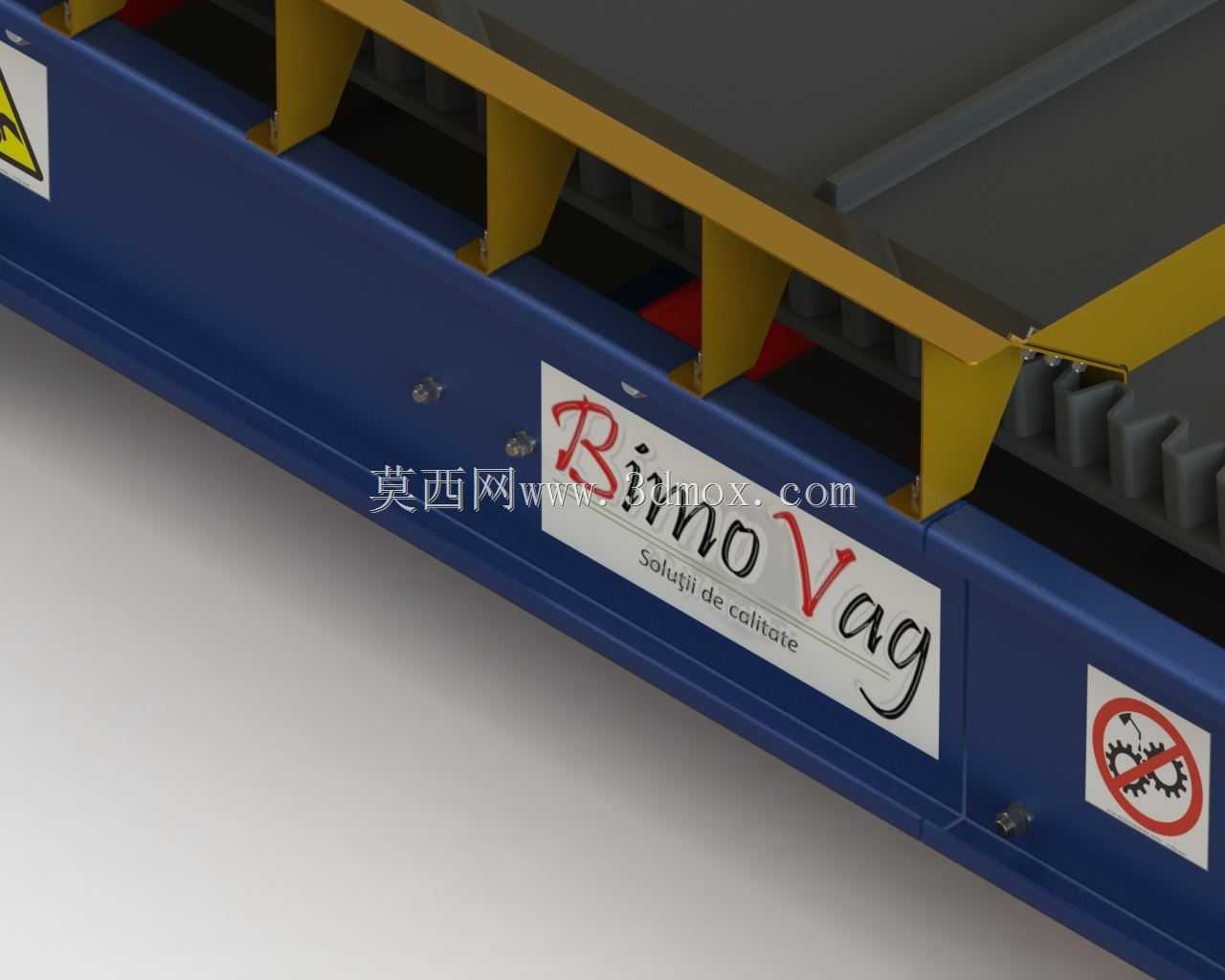

　　这款卸粮专用带式输送设备，主要面向粮食仓储、粮食物流转运、粮油加工收储环节的散粮卸车、转堆、上料作业场景，解决散粮从运输车辆到仓房、加工料斗之间的短距离高效转运需求，替代传统人工肩扛、简易溜槽的低效率作业模式，适配散装小麦、玉米、稻谷、大豆等颗粒状粮食物料的输送作业，也可兼容部分颗粒状工业散料的短距离转运需求。从结构设计逻辑来看，整机采用模块化框架式设计思路，主体承载框架采用型钢焊接成型，兼顾结构刚性与整机重量控制，底部配置带刹车的万向脚轮，可根据作业点位灵活移动调整位置，无需做固定基础安装，适配粮库多点位临时卸粮、加工车间不同料口上料的灵活作业需求，移动到位后踩下脚轮刹车即可固定设备位置，避免作业过程中设备移位。

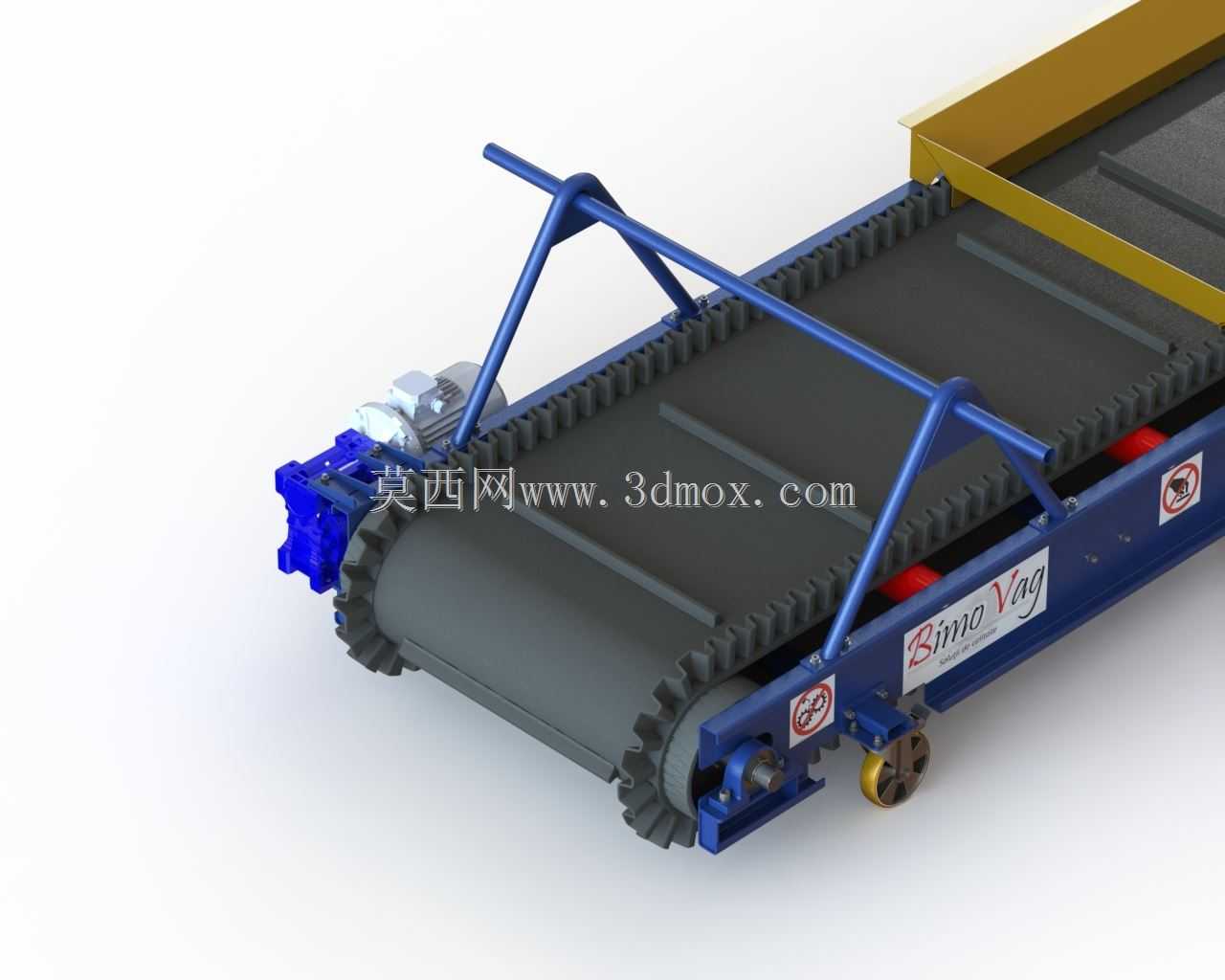

　　设备的输送承载面采用带裙边与横向挡条的专用输送皮带，裙边结构可避免散粮在输送过程中从皮带两侧撒漏，横向挡条可在大倾角输送工况下承托散粮，防止物料下滑，适配最高25度左右的倾斜输送角度，满足卸车作业时从地面车辆货箱到高位料口的高度差输送需求。皮带驱动端采用驱动滚筒配减速电机直连的传动结构，驱动滚筒表面做菱形包胶处理，增大滚筒与皮带之间的摩擦力，避免重载输送时皮带打滑，从动端配置螺旋张紧结构，可通过调整两侧张紧螺栓调节皮带张紧度，同时纠正皮带运行过程中的跑偏问题，张紧行程预留足够余量，适配皮带长期使用后的拉伸变形调整需求。设备进料端设置加宽导料槽结构，导料槽两侧挡板延伸至皮带上方，与皮带裙边形成密闭进料空间，

　　卸粮时物料从车辆货箱卸出后直接落入导料槽范围内，避免物料冲击造成撒漏，导料槽内侧安装可更换的耐磨衬板，长期受物料冲击磨损后可单独更换衬板，无需整体更换导料槽结构，降低后期维护成本。设备两侧设置可折叠的侧边防护栏，作业时抬起防护栏可避免操作人员意外接触运转的皮带与滚筒结构，满足作业安全防护要求，设备转场移动时可将防护栏向下折叠，降低整机转运高度，方便通过狭窄通道与库房门洞。从安装边界尺寸来看，整机长度控制在6米以内，宽度不超过1.2米，进料端最低高度可适配常规货运车辆的货箱卸货高度，出料端最大提升高度可覆盖3.5米以内的料口进料需求，整机重量控制在合理范围内，2-3名操作人员即可完成设备的移动与位置调整，无需额外吊装设备辅助。

　　设备的托辊组采用槽型托辊结构，沿皮带输送方向等间距布置，槽型托辊的槽角设计为30度，可使皮带形成槽型截面，增大物料承载截面积，提升散料输送效率，回程段采用平行托辊支撑皮带回程段，减少皮带运行过程中的下垂晃动，降低运行阻力与皮带磨损。传动部位的所有旋转部件均设置安全防护罩，驱动端的减速电机、传动联轴器外侧安装钢板弯折成型的防护罩，避免衣物、工具卷入旋转部件造成安全事故，设备框架上预留有急停按钮安装位，可根据作业需求在设备两侧、进出料端加装急停装置，出现异常情况时可就近紧急停机。考虑到粮食作业场景的防尘需求，设备可根据使用需求在皮带上方加装防尘罩，减少卸粮输送过程中的粮食粉尘飞扬，改善作业环境，防尘罩采用分段式卡扣安装结构，日常维护皮带、托辊时可单独拆卸对应段的防尘罩，无需整体拆除。整机的涂装采用耐磨防锈的工业涂装工艺，框架表面做除锈处理后喷涂防锈底漆与面漆，适配粮库、加工车间的多粉尘、偶尔潮湿的作业环境，避免长期使用后框架锈蚀，延长设备使用寿命。在三维建模过程中，所有结构件均按实际加工尺寸建模，焊接部位预留合理焊接收缩余量，转动部件的装配间隙按机械设计公差要求设置，脚轮安装位、电机安装座、托辊安装孔均按标准件安装尺寸预留，模型可直接用于生产加工的图纸导出、结构受力模拟验证，也可用于粮库作业流程的仿真模拟、设备选型的空间布局校核。
