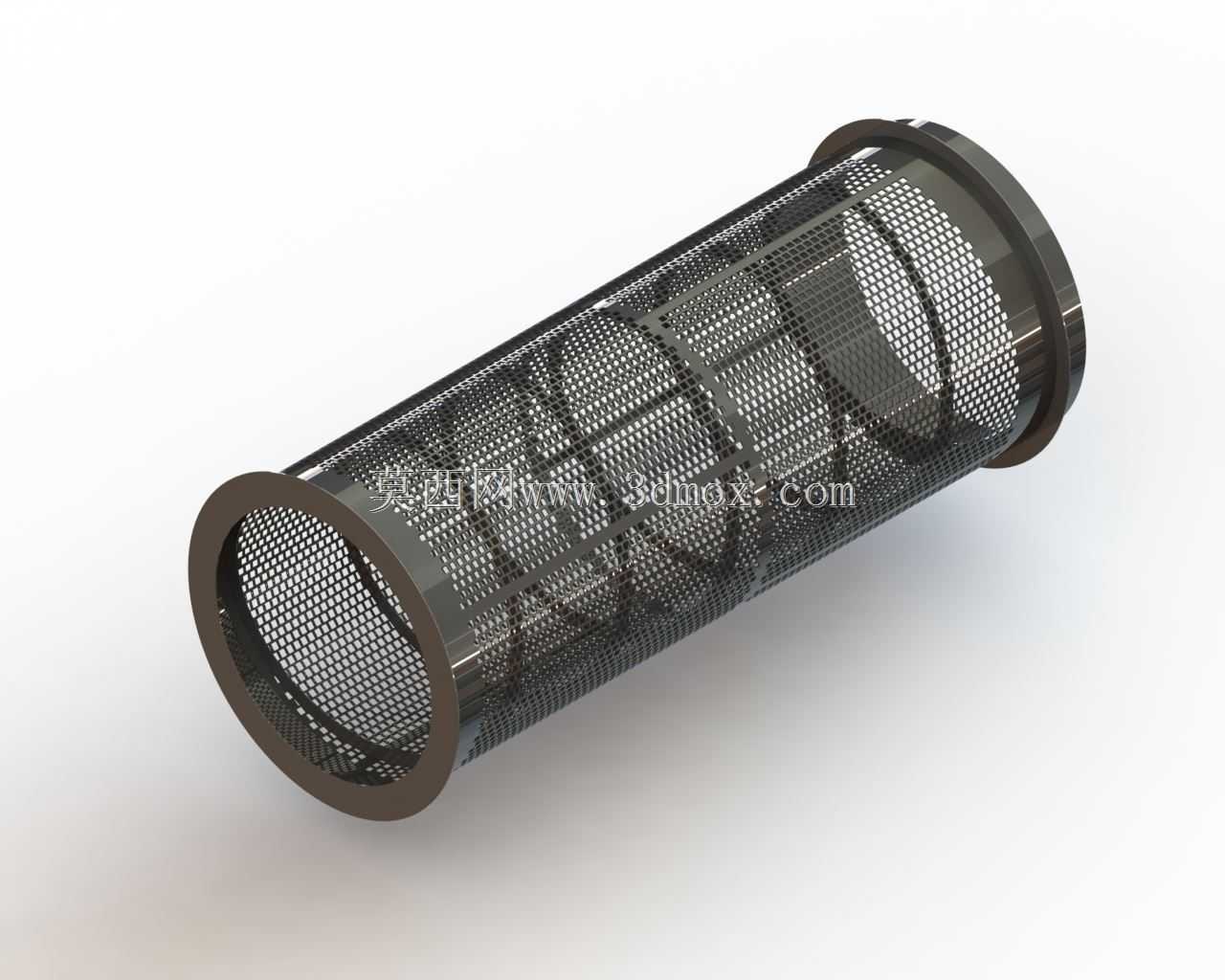

工业用冲孔网式滚筒筛分过滤构件

　　在散料处理、流体过滤的工业场景里，这类带螺旋导料结构的冲孔网筒构件，是滚筒筛分、在线过滤环节里直接接触物料的核心工作部件，不同于平面筛网的静态筛分逻辑，滚筒结构依靠自身回转带动物料在筒内完成翻滚、分层，小于筛孔尺寸的物料透过网孔完成分级或除杂，大尺寸物料则顺着筒内导向结构向出料端移动，整套动作连续无间断，适配大流量连续作业的生产线工况。从结构设计逻辑来看，该构件采用两端加厚法兰圈作为安装基准，法兰端面预留的同轴止口能保证筒件回转时的径向跳动控制在合理范围，避免运转过程中出现筛筒蹭碰机壳、密封件偏磨的问题；筒身主体采用冲孔金属板卷制焊接成型，筛孔采用均匀排布的圆孔结构，相比编织网结构，冲孔板的刚性更强，耐物料冲击、耐磨性能更优，

　　处理硬质颗粒物料时不易出现网孔变形、筛网破损的情况，能长期保持筛分精度稳定。筒内沿轴向布置的螺旋导料筋，是兼顾物料输送与筛分效率的关键设计，当滚筒以设定转速回转时，导料筋会持续将进入筒内的物料向出料端推送，同时不断翻搅料层，避免物料堆积在进料段造成网孔堵塞，也能让不同粒径的物料充分接触筛面，减少筛上物里的细料残留，提升筛分净度。从安装边界来看，该筛筒为整体式回转构件，安装时需保证两端法兰与设备机架上的托轮、驱动轮的接触同轴度，两端法兰的外径尺寸需匹配设备的支撑轮槽宽度，筒身长度需适配设备腔体的轴向安装空间，进料端与进料溜槽的密封间隙、出料端与出料罩的搭接尺寸都需要在建模阶段提前匹配，避免现场安装时出现干涉、漏料的问题。在实际应用中，

　　这类筛筒既可以用在砂石骨料分级、粮食清选、固废分拣的干式筛分场景，也可以配套在污水处理、浆料过滤的湿式过滤环节，处理湿式物料时，冲孔网的光滑孔壁不易被纤维类杂质挂堵，配合冲洗装置就能快速完成网孔清洁，维护成本远低于编织网结构的筛筒。建模过程中，筛孔的排布采用圆周阵列加轴向阵列的方式完成，需要注意卷制工艺下的孔位偏移补偿，避免平板冲孔后卷圆出现孔位错位、筒身圆度超差的问题；两端法兰与筒身的连接采用满焊结构，焊接位置做倒角处理减少应力集中，保证回转过程中的结构强度，应对重载、连续运转的工况需求。另外，筒壁的板厚选择需要结合处理物料的磨琢性调整，磨琢性强的物料需适当加厚筒壁，延长构件使用寿命，导料筋的高度、螺旋导程则需要根据设备的处理产能、物料安息角调整，导程过小会导致物料推进速度慢、料层过厚影响筛分效率，导程过大则会让物料停留时间不足，细料透筛不充分。
