生物柴油原料脱胶植物油处理罐体装置

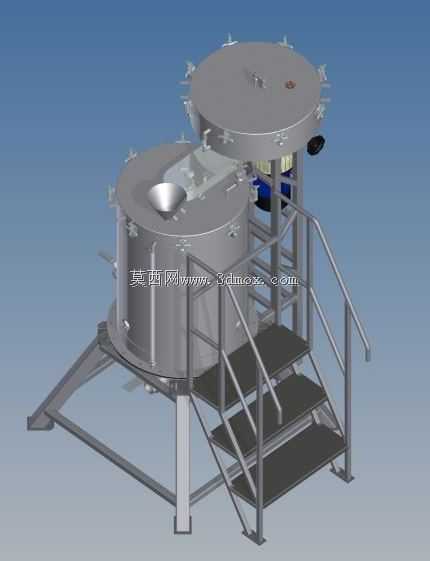

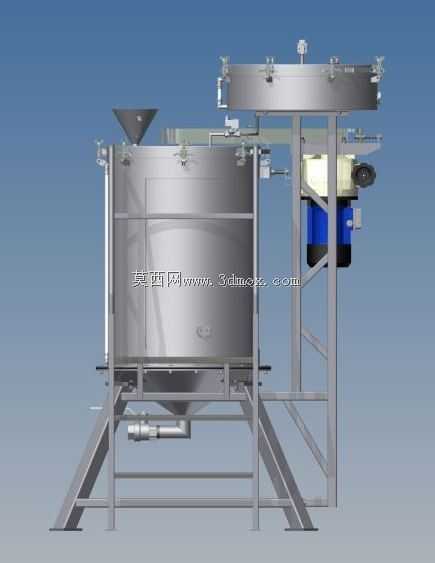

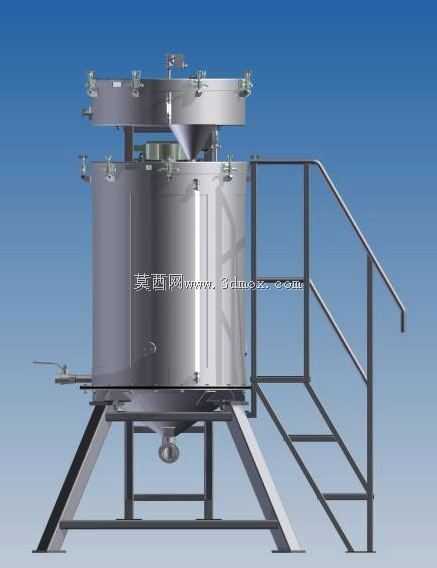

　　在生物柴油制备的前处理工段，植物油脱胶是直接影响后续酯交换反应效率、终产品酸值与杂质含量的核心工序，这套罐体装置正是针对该工序的物料特性开发的专用处理单元。从现场安装的边界条件来看，设备整体采用立式支腿支撑结构，三支斜向支撑腿与底部环形加固框架形成稳定的承力体系，安装时需保证支腿底部与预埋钢板满焊固定，整体安装高度需匹配底部出料管路的排布空间，预留出阀门操作与物料接取的作业净空，罐体顶部的快开式人孔结构周边预留了足够的操作空间，配合侧边设置的带护栏操作梯台，操作人员可直接登上顶部平台完成进料、滤材更换、内部清理等作业，梯台的踏步间距、护栏高度均符合工业作业平台的安全规范，梯台与罐体侧面采用可拆卸式连接结构，方便运输时拆分、现场快速拼装。

　　从功能设计逻辑上，罐体内部针对植物油脱胶的工艺路径做了针对性的结构适配：脱胶工序需要向粗植物油中添加脱胶试剂后完成充分混合、保温沉降、胶质分离，罐体的直筒段预留了足够的沉降高度，锥底结构采用大倾角设计，能够保证沉降下来的胶质絮体顺利向底部出料口汇聚，避免胶质挂壁残留影响后续批次处理效果。罐体上下端的法兰连接结构均采用快开式卡箍配合密封垫片的形式，既可以保证承压状态下的密封性能，也能在设备维护时快速拆解，清理内部残留的胶质与油渣。顶部的端盖上预留了多个接口位，可根据实际工艺需求安装搅拌组件、温度检测元件、加药管路、排气阀等配件，无需额外在罐体上开孔改造，降低现场安装的改造成本。

　　设备整体采用卫生级不锈钢材质制作，内壁做镜面抛光处理，能够减少油脂挂壁，也方便生产间隙的清洗作业，避免不同批次物料交叉污染。在实际生产线排布中，该设备通常布置在粗油预处理工段与酯交换反应工段之间，上游来的粗植物油经初步过滤后从顶部进料口进入罐内，按工艺比例添加脱胶试剂后，可通过外接的循环泵完成罐内物料的循环混合，达到设定的混合时长后保持静置沉降，待胶质与油相完全分层后，先从锥底的排渣口排出沉降的胶质相，再从罐体中下部的清油出口将脱胶完成的植物油输送至下一工序。

　　设计过程中重点考量了不同规模生物柴油生产线的适配性，罐体的直筒段直径与高度比例经过多轮工艺验证，既不会因为高径比过大导致物料沉降时间过长，也不会因为高径比过小导致设备占地面积过大、厂房空间利用率降低。侧边的操作梯台采用型钢焊接制作，踏步表面做防滑处理，护栏设置了中间横杆与踢脚板，避免操作人员作业时工具滑落，梯台与罐体的连接位置做了应力分散处理，避免长期人员踩踏导致罐体局部变形。罐体的支腿高度可根据实际厂房的管路排布需求做适当调整，支腿上预留了地脚螺栓安装孔，可适配不同地面条件的安装固定需求。

　　针对植物油脱胶过程中可能出现的温度控制需求，罐体的直筒段外壁预留了夹套安装位，有保温需求的使用场景可直接加装夹套层，通入热水或导热油维持罐内物料的工艺温度，保证脱胶反应的效率稳定。罐体上的所有外接接口均采用标准法兰尺寸，可直接匹配行业内通用的管路、阀门配件，降低设备的配件采购与维护成本。在三维建模过程中，所有结构件的连接关系、焊缝位置、活动部件的运动空间都做了完整的干涉校验，比如顶部人孔的开启角度不会与周边的护栏、管路发生碰撞，梯台的踏步空间不会被罐体的支腿、外部管路占用，底部出料口的操作空间足够满足阀门的手动开关、维护拆卸需求，模型完整还原了设备的所有安装细节，可直接用于生产线的布局排布、安装指导、结构优化参考。
