立式进料工业粉碎研磨设备结构设计

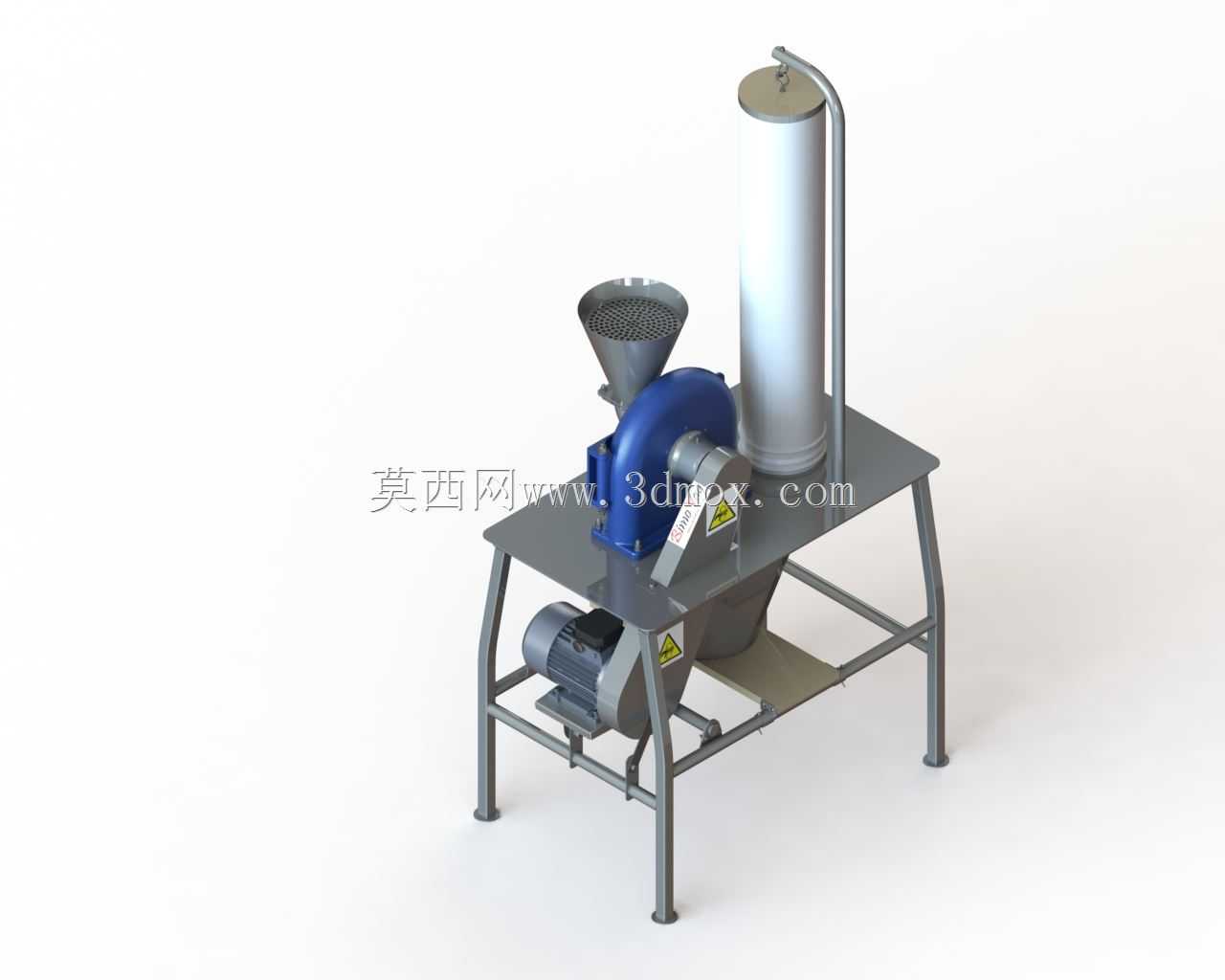

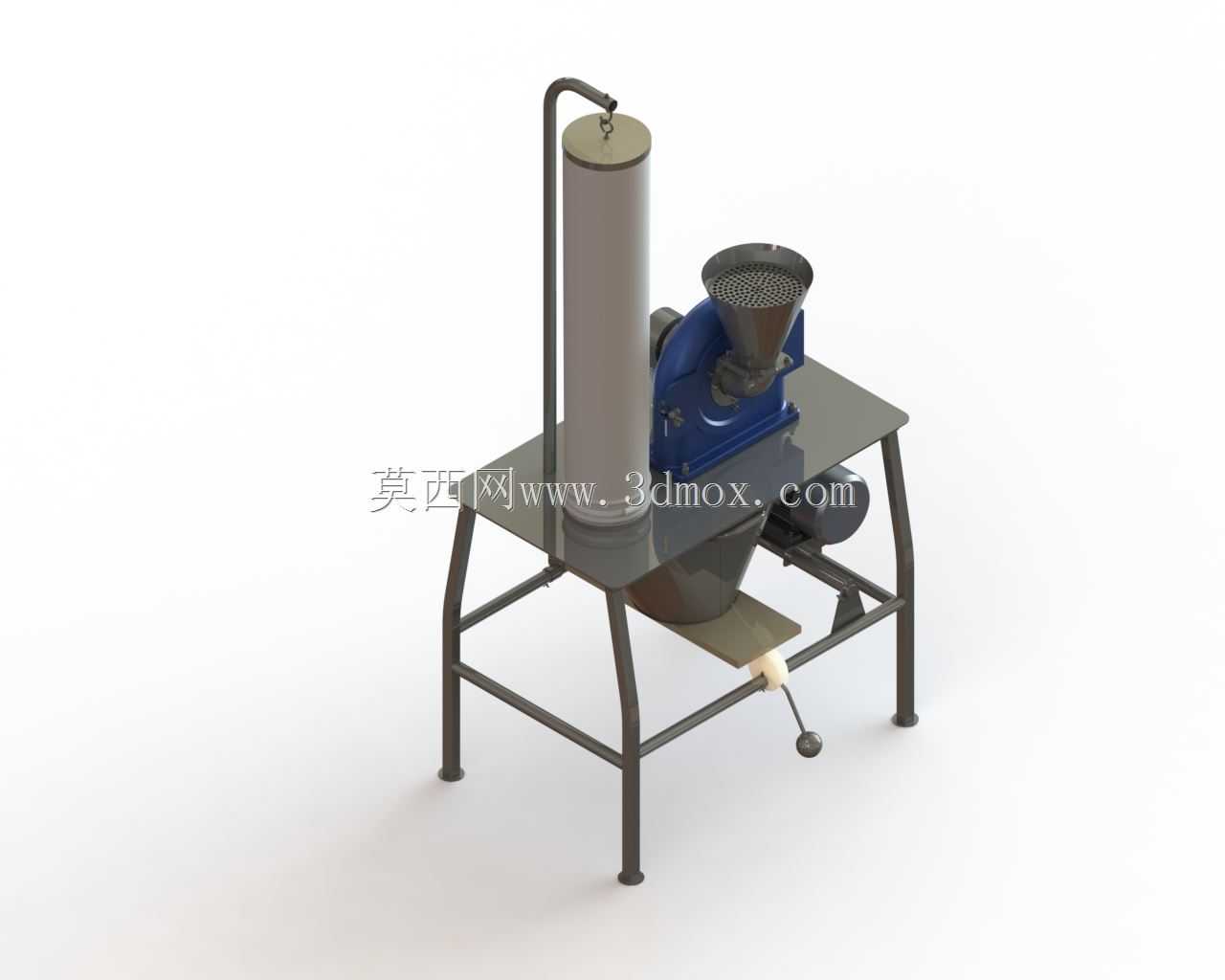

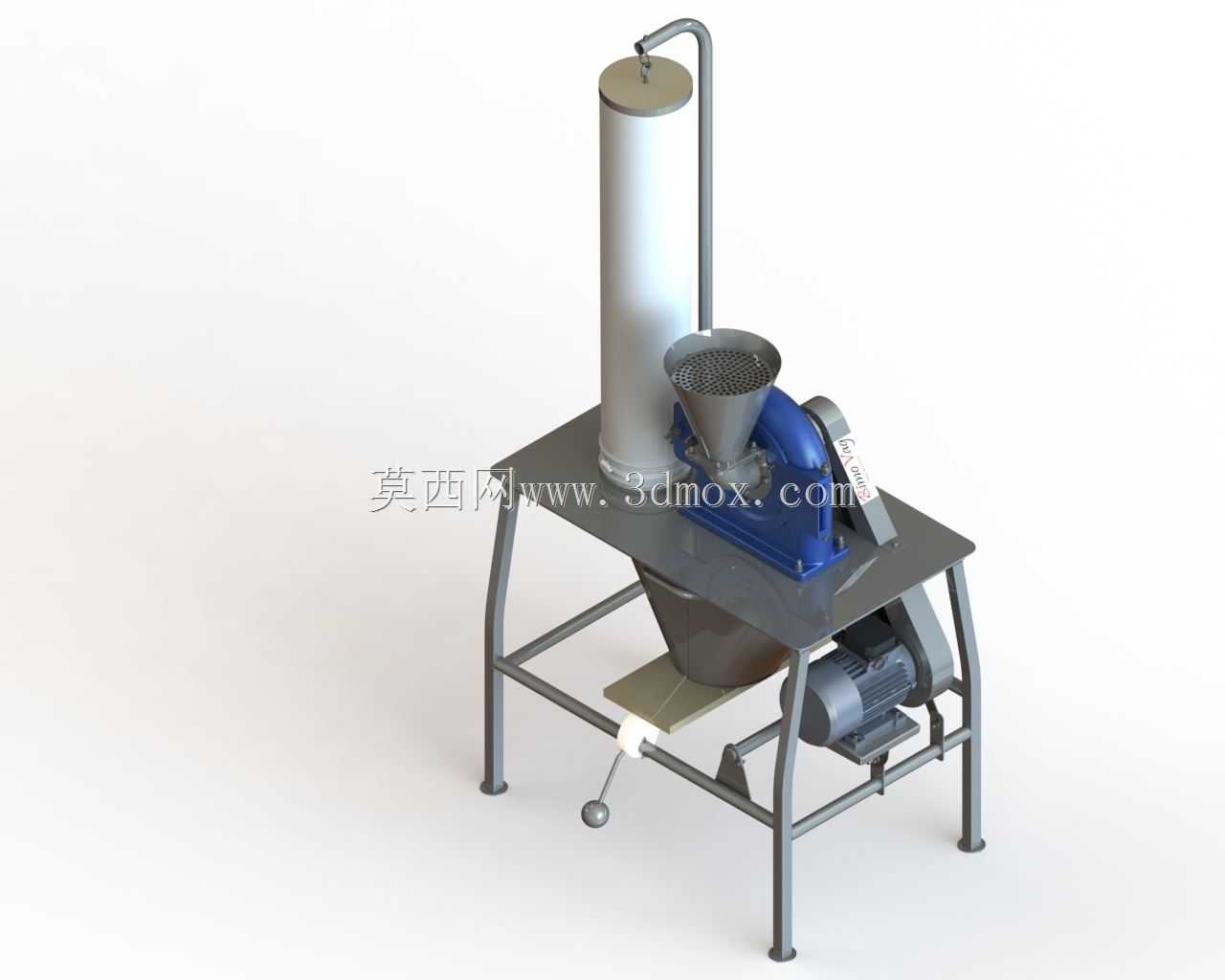

　　这款立式粉碎研磨设备的三维结构，主要面向中小型物料加工场景的细碎作业需求，常见于农副产品初加工、小型建材辅料制备、实验室物料制样这类对进料粒度、出料细度有明确管控要求的工况。设备整体采用立式机架承载布局，所有功能部件均集成在方管焊接的一体式机架上，安装时仅需预留对应长宽的水平放置空间，机架底部可通过膨胀螺栓与地面固定，避免高速运转时产生共振偏移，整体安装边界不需要额外预留过大的操作通道，侧面预留的电机检修空间即可满足日常维护需求。

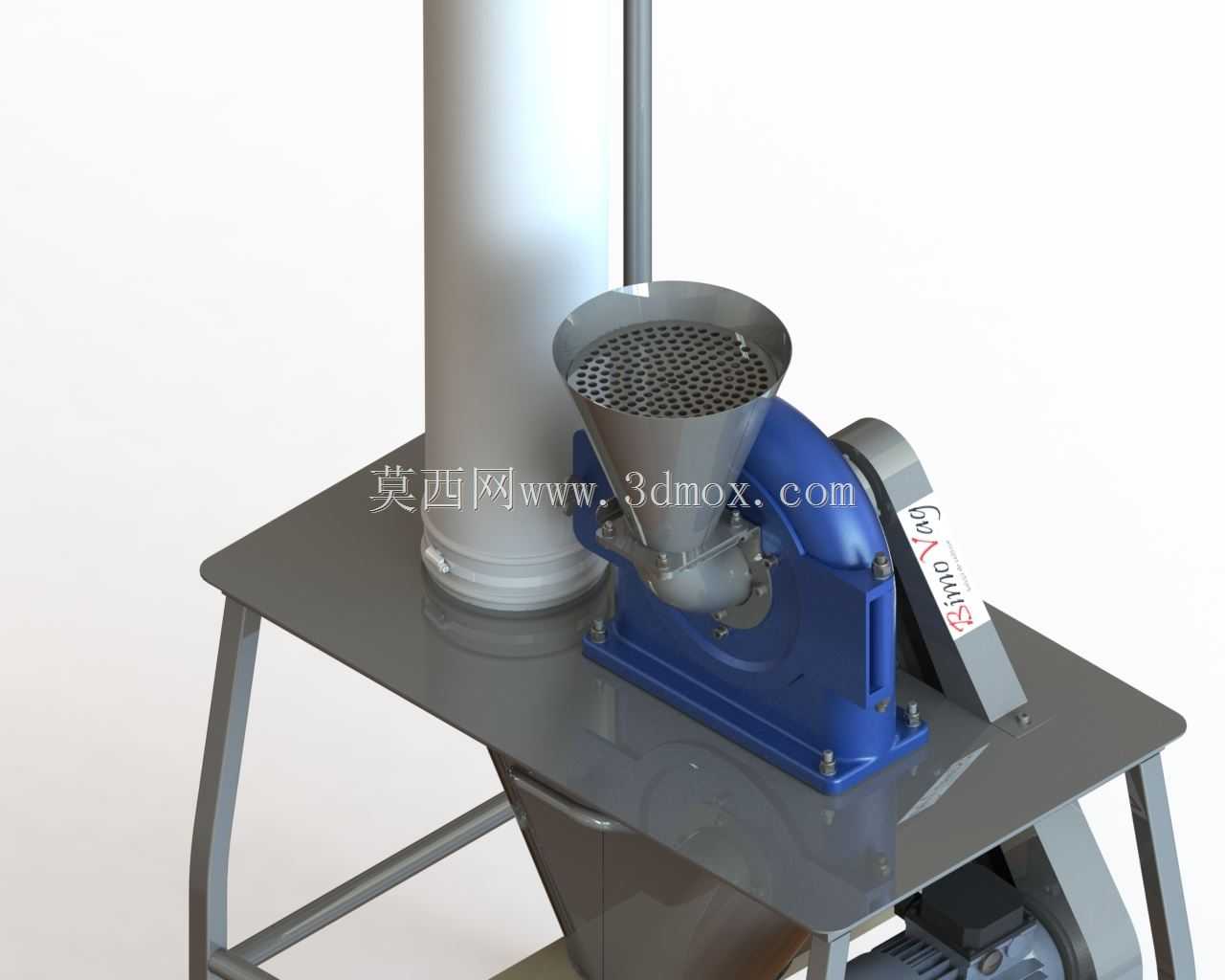

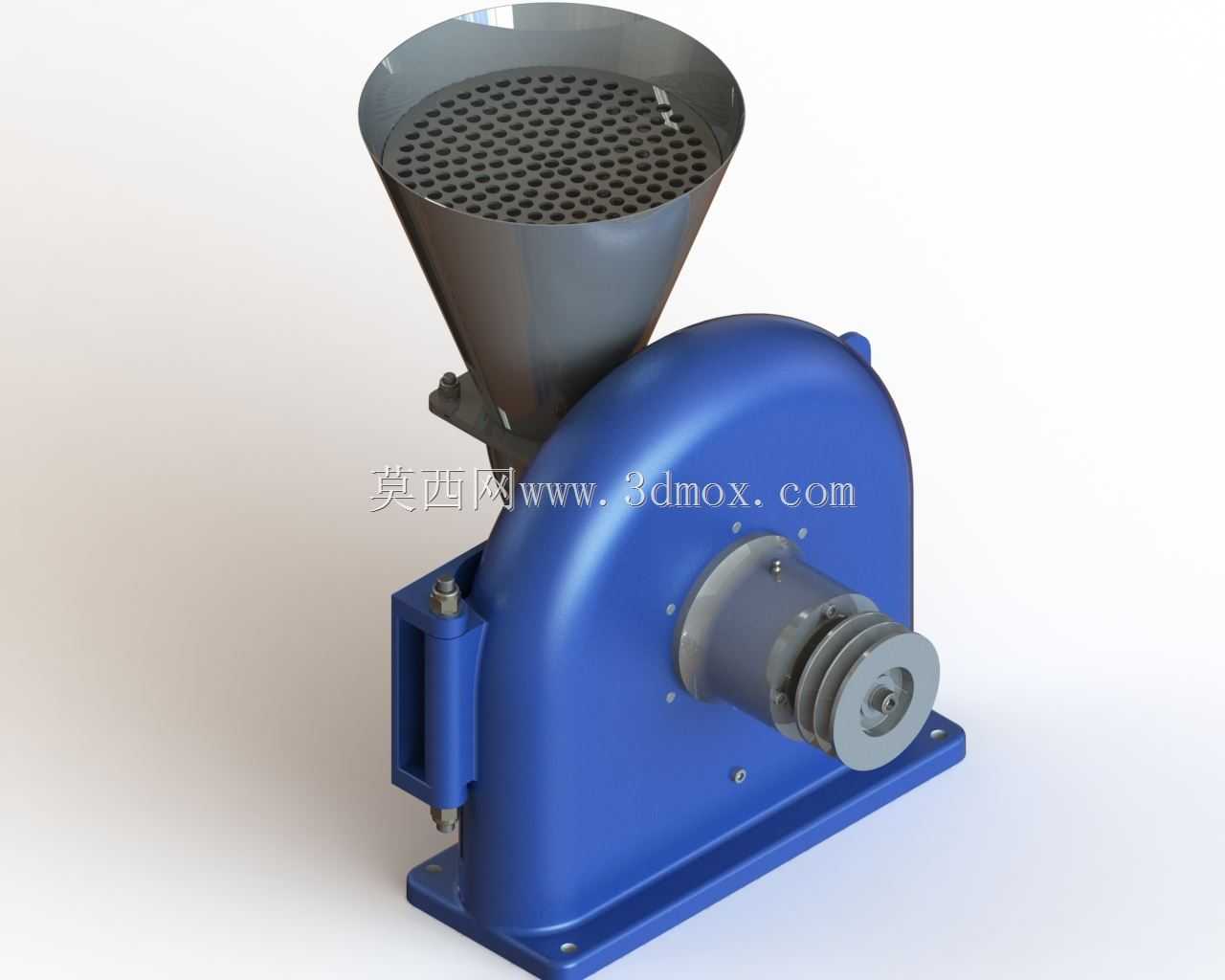

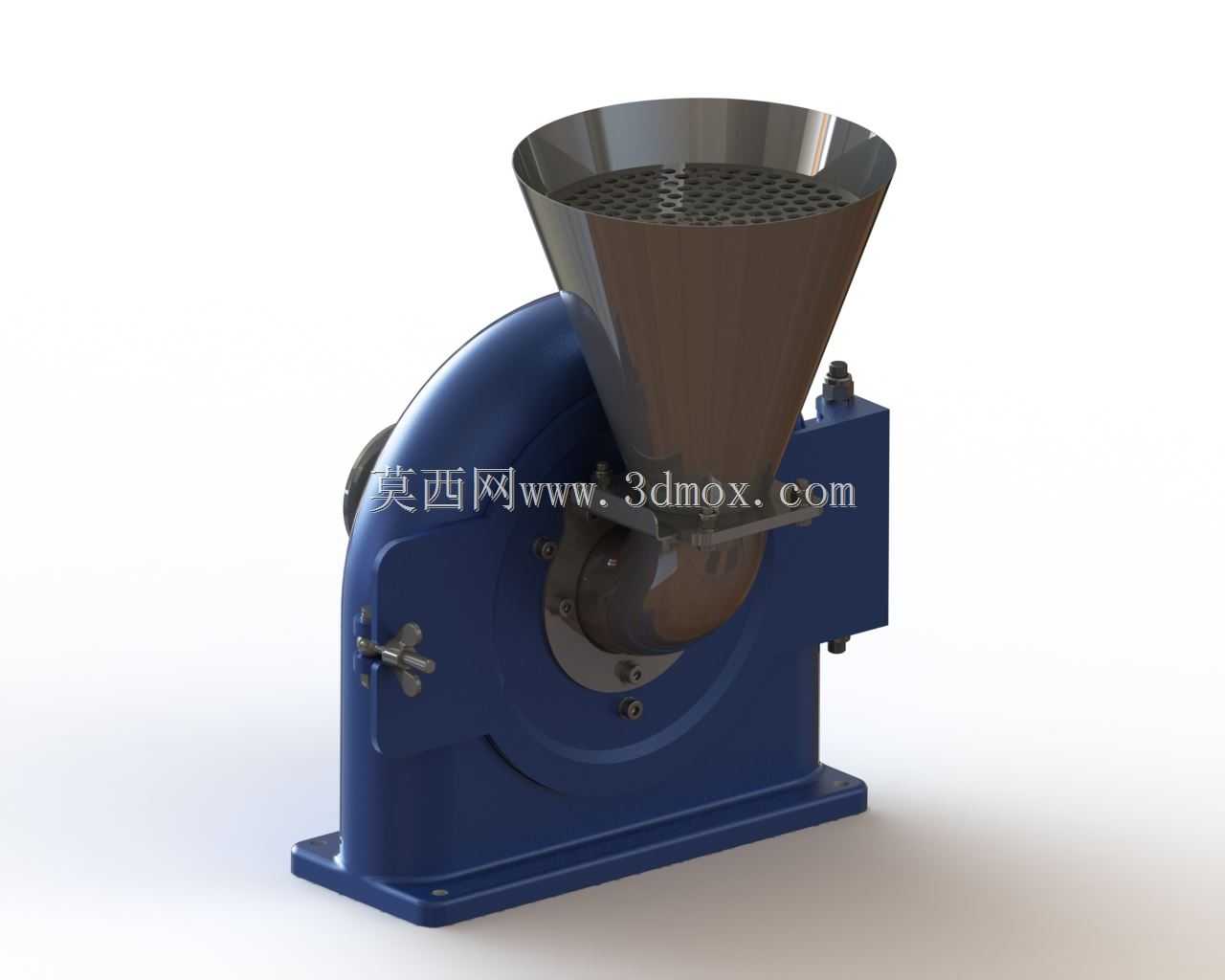

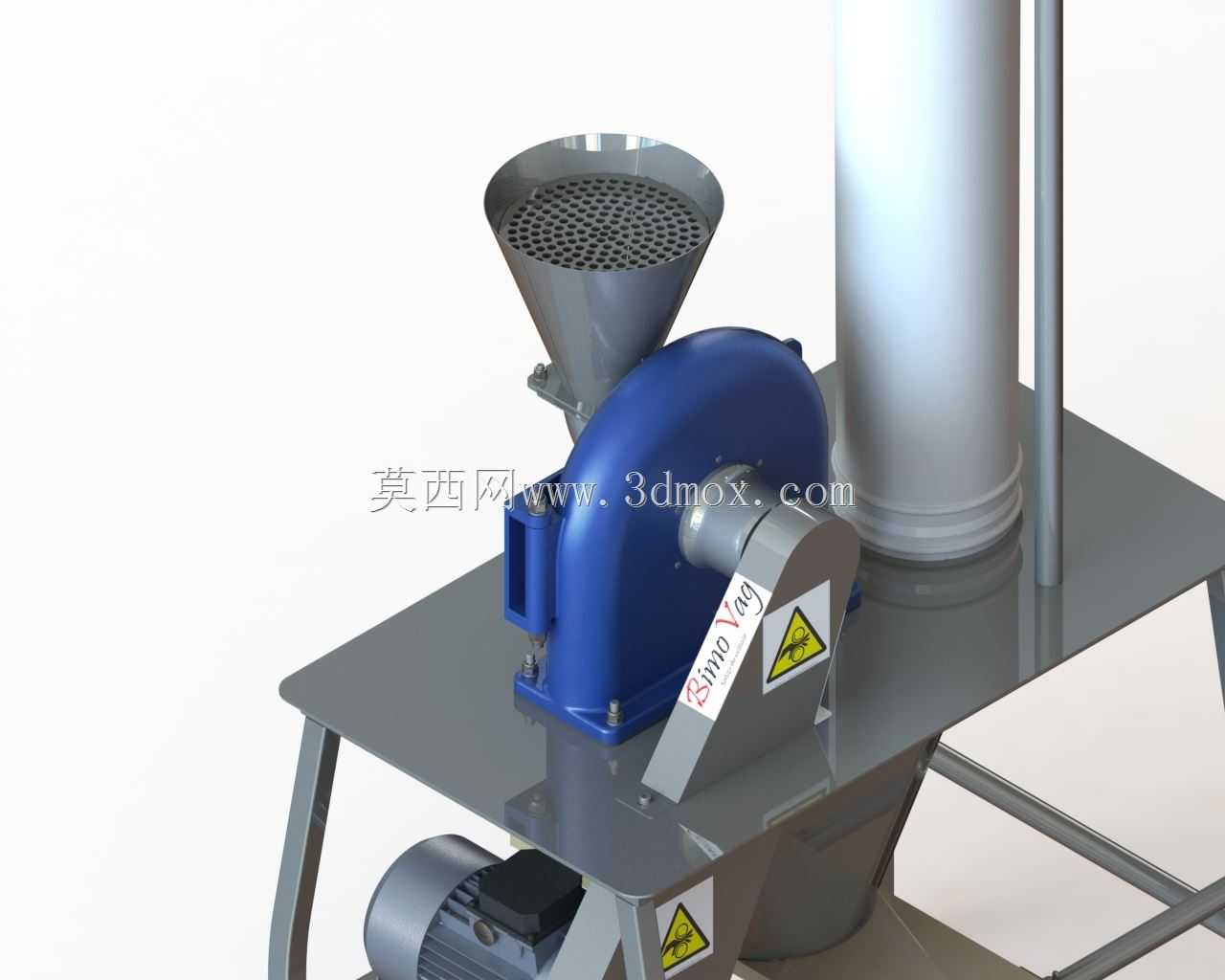

　　从功能结构来看，设备顶部设置的锥型进料斗带有冲孔筛网结构，可在进料阶段提前筛除尺寸超标的大块异物，避免硬度过高的杂质直接进入粉碎腔造成内部构件损坏，进料斗的倾斜角度经过反复校核，能够保证含水率在合理区间的物料依靠自重顺畅滑入粉碎腔，不会出现物料架桥堵料的问题。核心粉碎腔体采用圆弧蜗壳式结构设计，这种结构一方面可以引导粉碎过程中产生的气流沿腔体内壁有序流动，减少粉料在腔壁的粘附堆积，另一方面也能降低粉碎转子高速运转时的风阻损耗，配套的驱动电机通过法兰直连的方式与粉碎转子装配，相比皮带传动的结构，传动效率更高，也减少了皮带张紧维护的工作量，日常使用中仅需定期检查连接螺栓的紧固状态即可。

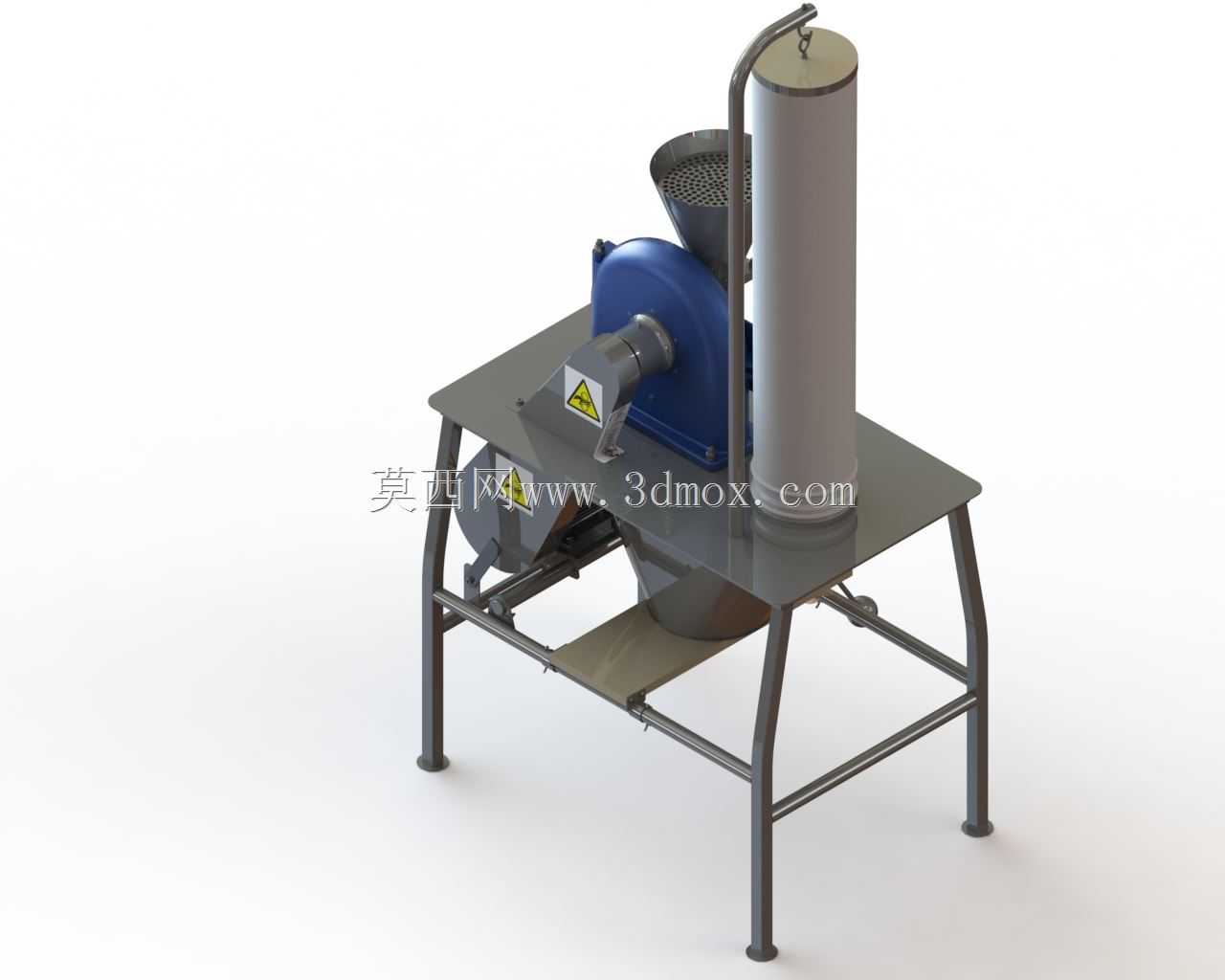

　　设备侧面设置的立式筒体结构，是粉碎后粉料的导流沉降通道，经过粉碎腔高速击打研磨的物料，会随气流进入该筒体，较粗的颗粒会在重力作用下落回粉碎腔进行二次研磨，达到细度要求的粉料则会沿通道从下部出料口排出，这种内循环分选的结构设计，不需要额外配置外部筛分设备，就能在单次作业中完成粉碎与细度分选的工序，减少了配套设备的投入成本，也缩小了整套设备的占地空间。

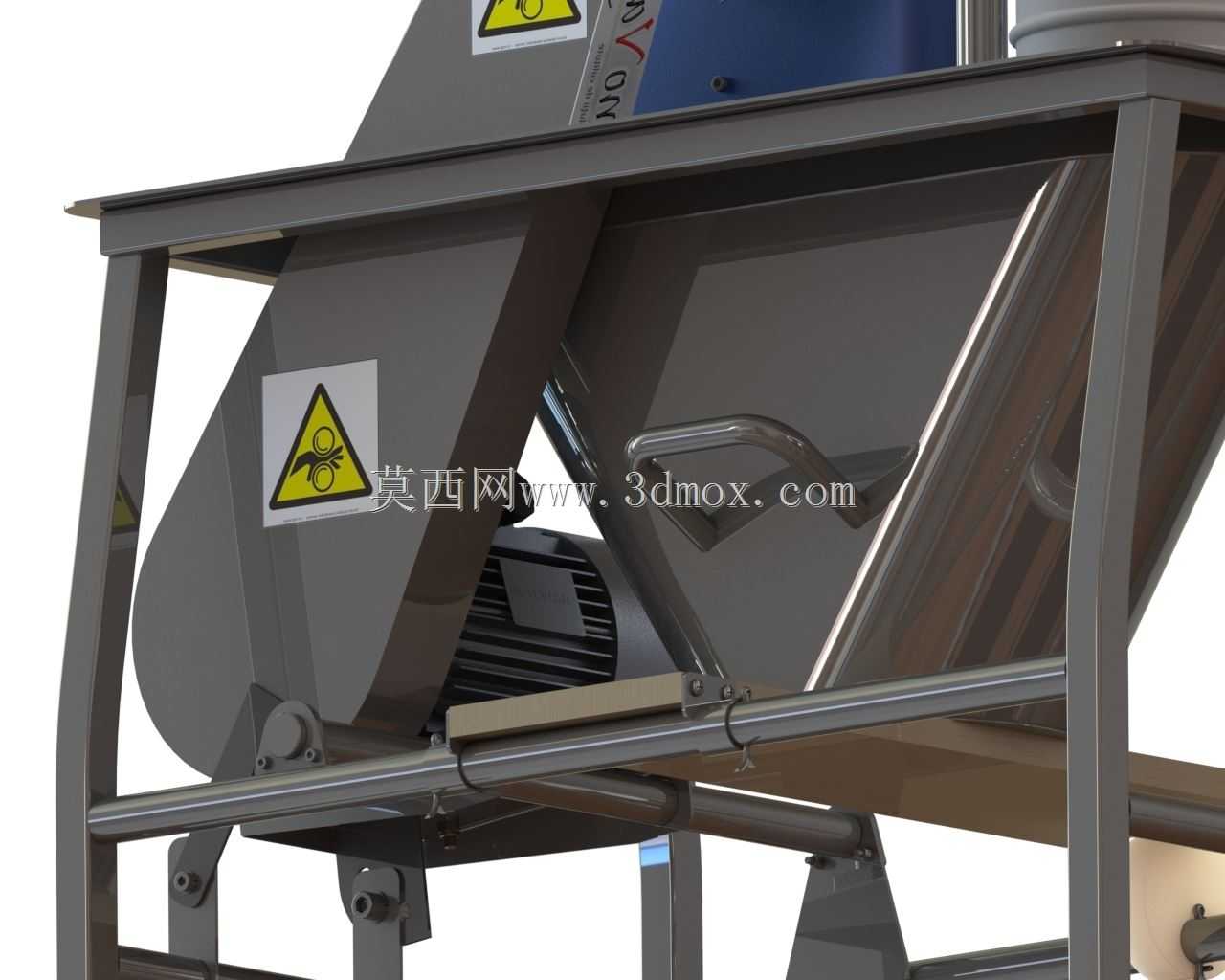

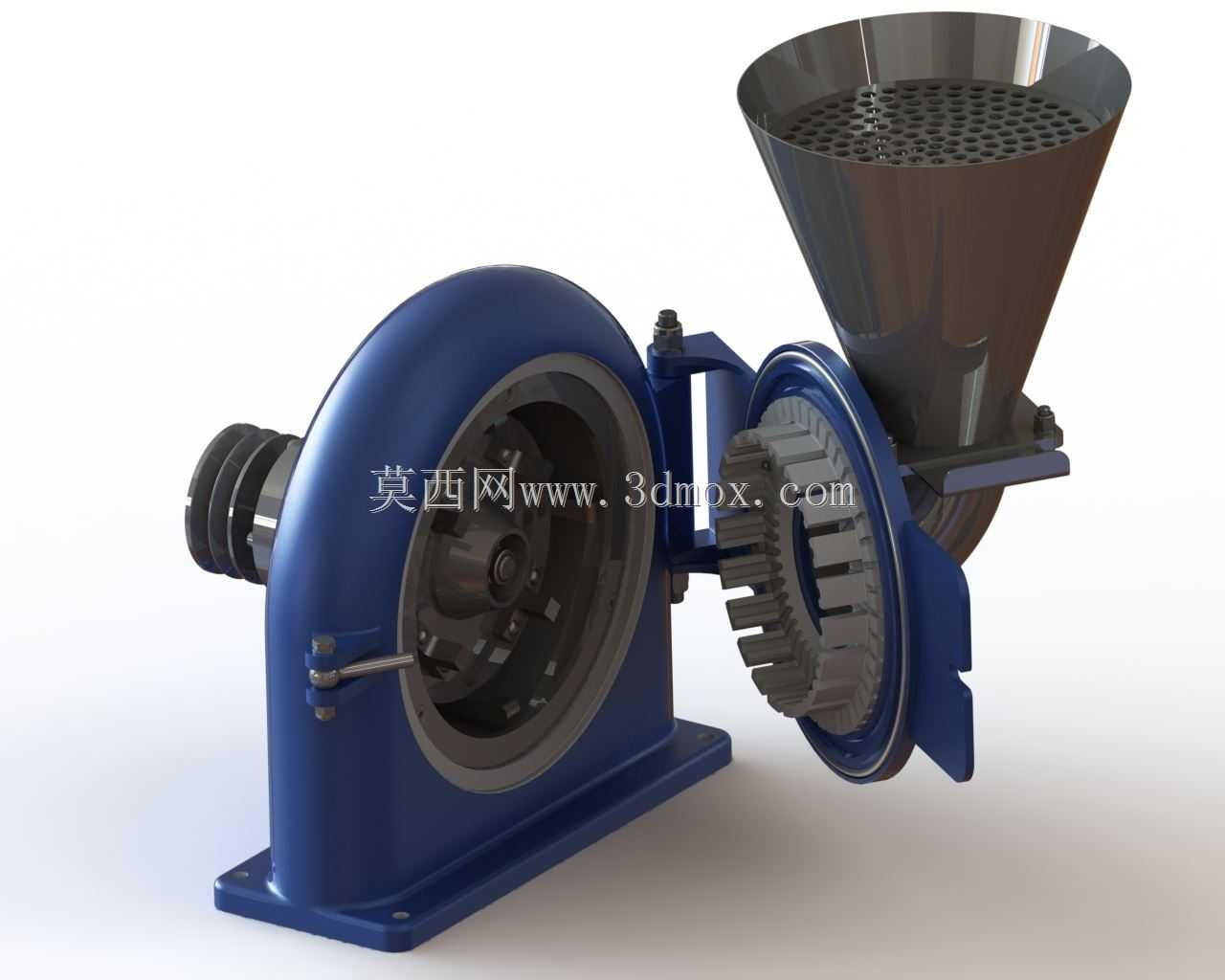

　　在结构设计的细节上，所有转动部件的外侧都设置了安全防护结构，传动部位加装了警示标识，符合机械设备安全设计的相关规范，设备的检修位置都预留了足够的操作空间，粉碎腔的侧盖采用快拆式结构设计，需要清理腔体残留物料或者更换易损件时，不需要完全拆解设备主体，仅需松开快拆螺栓即可打开侧盖完成操作，大幅降低了日常维护的时间成本。考虑到粉碎作业过程中会产生一定的振动，机架与各功能部件的连接位置都加装了减震垫片，能够缓冲部件运转时的振动传递，降低设备运行的噪音，同时也能减少连接螺栓因为长期振动出现松动的概率。

　　从实际选型适配的角度来看，这款设备的进料硬度上限为6莫氏，能够覆盖绝大多数非金属物料、低硬度金属屑料的粉碎需求，进料粒度控制在15mm以下时，能够稳定产出0.25mm到1mm区间的均匀粉料，不需要额外配置前置粗碎设备，对于小型加工点位来说，单台设备即可完成从进料到出料的全流程作业，不需要复杂的管线连接，接通电源即可投入使用。设备的出料口高度经过适配设计，可直接对接标准规格的集料袋或者小型输送料道，不需要额外制作转接结构，安装适配的灵活性较强。

　　建模过程中对所有部件的装配干涉都做了完整校验，转动部件与静止腔体之间的间隙控制在合理范围，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大导致未达到细度要求的粗料直接漏出，各连接部位的密封结构都做了细节还原，能够避免粉料从连接缝隙溢出造成作业现场粉尘污染，进料斗与粉碎腔的连接法兰、筒体与机架的固定位置都设置了密封垫安装位，实际生产制造时可直接按照模型结构选用对应规格的密封件即可，不需要二次调整安装尺寸。
