灌木扦插基质包装作业专用设备结构设计

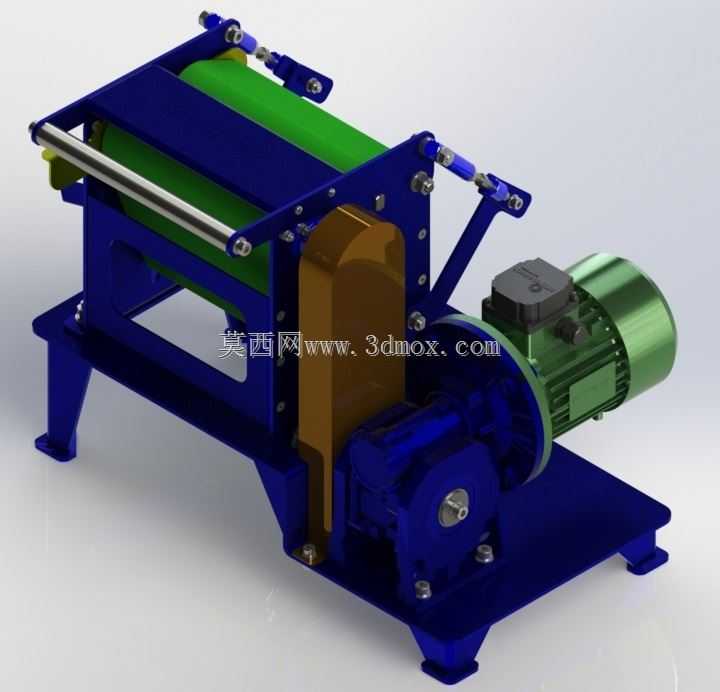

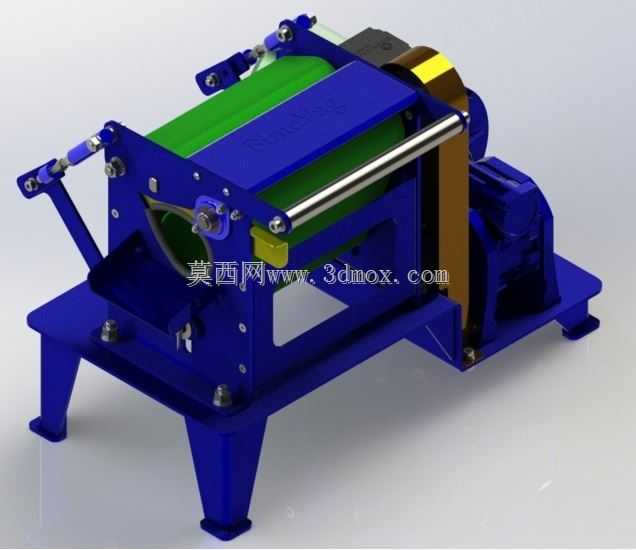

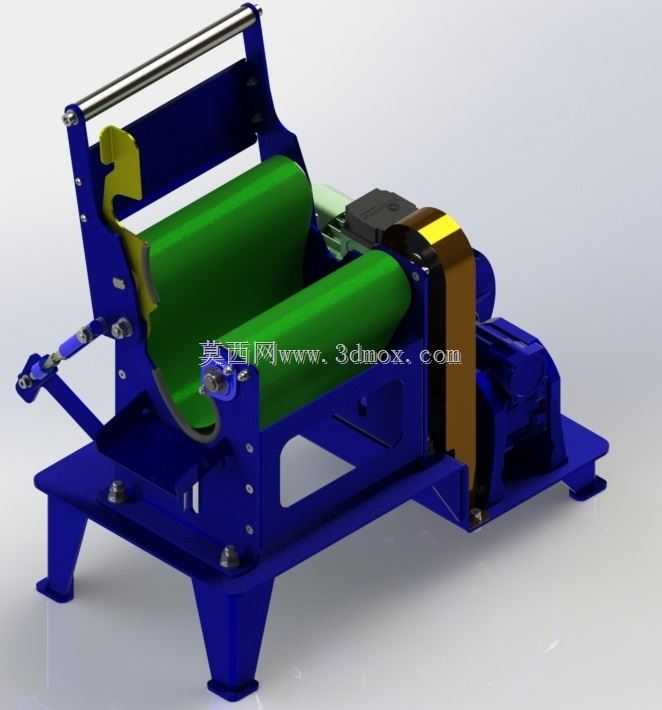

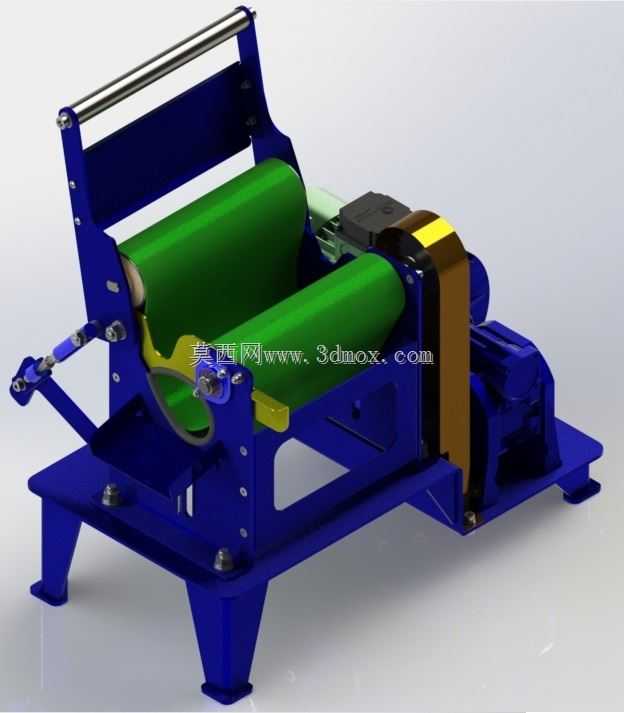

　　在林业育苗、经济灌木规模化繁育的生产场景中，插条处理环节的基质包装工序长期依赖人工装填，存在装填紧实度不均、作业效率低、基质撒漏损耗大的痛点，这款设备正是针对该细分作业需求开发的专用作业装置，核心功能是完成扦插用灌木插条的栽培基质包裹作业，为后续扦插育苗提供标准化的带基质种苗段。从整机结构布局来看，设备采用落地式支腿机架作为承载基础，四条冲压成型的钢制支腿通过螺栓与上部主机架连接，支腿底部预留安装孔位，可直接固定在车间水泥地面或者配套的移动作业台架上，安装时需保证机架上平面的水平度误差不超过1.5mm/m，避免辊组运转时出现皮带跑偏、基质下料偏移的问题。设备的核心作业单元为水平布置的辊式送料包覆机构，

　　两根平行的镀铬光轴作为导向辊支撑环形绿色输送皮带，皮带表面做了防滑纹理处理，可带动包裹用的包装膜带匀速向前输送，皮带上方的蓝色盖板为可快拆结构，通过侧面的星型手柄螺栓固定，日常清理残留基质、更换皮带时无需拆卸整体机架，单人即可在十分钟内完成维护操作。驱动单元布置在设备右侧，采用电机与减速机构直连的布局，棕色的传动护罩将传动带完全封闭，避免作业过程中基质碎屑、包装膜边角卷入传动部件造成卡滞，同时也符合车间作业的安全防护要求，驱动端的输出转速可根据不同灌木品种的基质装填需求调整，针对木质化程度较高的灌木插条，可适当降低转速保证基质装填紧实度，针对嫩枝插条则可提高转速匹配生产线节拍。设备左侧设置有手动调节手柄，

　　通过螺杆机构调整上压辊与下输送面的间隙，适配不同厚度的包装膜、不同装填量的基质包规格，调整行程范围在0-50mm之间，调整位置旁设有刻度标识，操作人员可直接根据刻度快速切换作业参数，无需反复试机校准。进料端设置有倾斜的导料槽，预处理完成的扦插条与调配好的栽培基质可通过导料槽同步送入包覆工位，导料槽的折弯角度经过反复验证，可保证基质下落过程中不会出现架桥堵塞，插条可顺着导料槽滑入包装膜的包覆区间，不会出现卡料、跳料的问题。设备的所有外露金属结构件均采用蓝色喷塑处理，既可以抵御育苗车间高湿度环境带来的锈蚀问题，也能和车间其他设备形成统一的视觉标识，转动部位的连接螺栓均加装了防松垫圈，设备长时间连续运转时不会出现紧固件松动的问题。从安装边界来看，设备整机长度控制在800mm以内，宽度不超过500mm，高度在600mm左右，既可以单独作为单机作业使用，也可以直接接入现有的灌木育苗自动化生产线，和前端的插条切段设备、后端的基质包切段、摆盘设备无缝对接，不需要对现有生产线做大规模改造。在实际作业过程中，包装膜带从设备后端的放料辊引出，绕过导向辊进入包覆工位，基质与插条从导料槽落入膜带中间后，随着皮带向前输送，膜带逐步将插条与基质包裹成连续的圆柱状条带，后续可根据扦插需求切成固定长度的单段种苗，整个过程不需要人工参与装填，单台设备的作业效率可替代6-8名人工的装填作业量，且包装完成的基质包紧实度一致，直径误差控制在±2mm以内，

　　可大幅提升后续扦插作业的成活率与标准化程度。设计过程中针对基质容易散落的问题，在包覆工位的两侧设置了弧形挡边，可避免基质在输送过程中从皮带两侧撒漏，设备底部预留有碎屑收集口，作业过程中掉落的少量基质可通过收集口统一收集回收，降低基质损耗。针对不同用户的作业场景差异，设备的支腿高度可根据需求选配调整，若需要配合人工操作台使用，可更换短支腿将设备高度降低至400mm，直接放置在工作台面上作业；若需要配合自动化生产线使用，可更换加高支腿，将作业面高度调整至与生产线输送面齐平。设备的所有转动辊轴均采用带座轴承支撑，轴承座通过螺栓固定在机架的长圆孔上，可方便调整皮带的张紧度，皮带张紧力调整时只需松开轴承座的固定螺栓，移动轴承座位置至皮带下压量为10-15mm时锁紧即可，维护操作门槛极低，不需要专业维修人员即可完成日常保养。
