内六角圆柱头薄头螺钉标准件三维数模

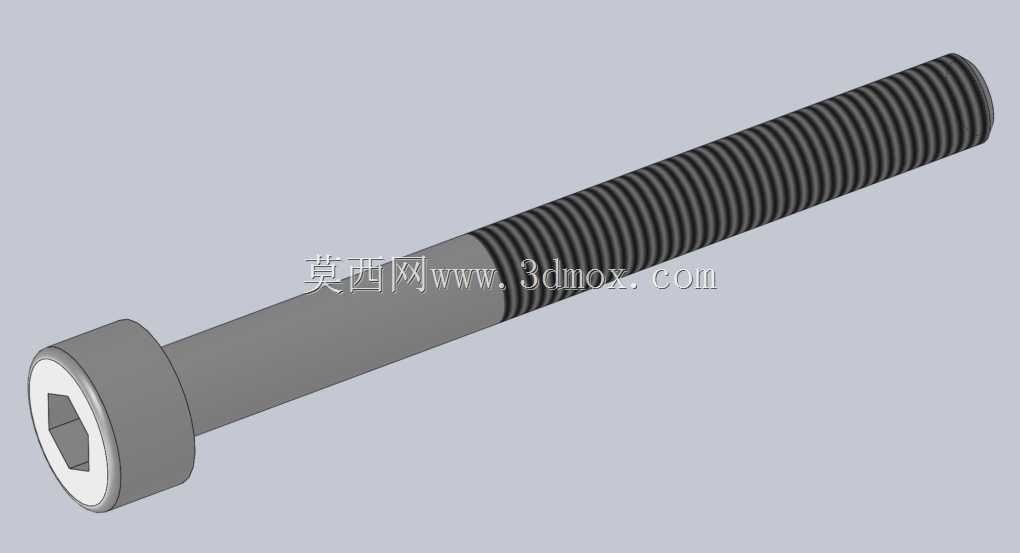

　　在各类机械结构的装配环节中，紧固件的选型直接决定了整套设备的连接可靠性与装配空间利用率，这类符合ISO4762标准的内六角薄头螺钉，是紧凑型结构设计中高频使用的连接元件。不同于常规圆柱头内六角螺钉，薄头设计的核心出发点是适配沉孔深度不足的安装场景，比如薄板类钣金构件的拼接、小型精密模组的层板固定、液压阀块的侧装阀件锁紧，这类场景下如果采用标准头高的内六角螺钉，要么会出现螺钉头突出安装面干涉周边运动部件，要么需要加工更深的沉孔削弱构件本身的结构强度，薄头结构刚好平衡了连接强度与安装空间的矛盾。从结构设计逻辑来看，这类螺钉的杆部采用半螺纹设计，靠近头部的光杆段直径与螺纹大径保持一致，装配时光杆段与被连接件的安装孔形成间隙配合，

　　能够起到精准的定位导向作用，避免螺纹段直接切入安装孔造成孔壁划伤，同时光杆段的剪切强度优于同规格螺纹段，在承受横向剪切载荷的连接场景下，能有效降低螺纹牙变形失效的概率。头部的内六角驱动槽采用标准对边尺寸设计，能够适配通用内六角扳手，拧紧时扳手与驱动槽的接触面积大，施加扭矩时不容易出现滑牙问题，即使在装配空间受限、无法使用加长力臂扳手的场景下，也能通过标准扭矩达到可靠的预紧力要求。从安装边界来看，这类螺钉的头部外径比同规格标准圆柱头螺钉更小，对应的沉孔加工直径可以相应缩小，对于壁厚较薄的铝合金型材、工程塑料构件来说，更小的沉孔直径意味着安装位置周边保留的材料壁厚更充足，不会因为沉孔加工导致构件局部强度骤降。

　　螺纹段的牙型采用标准公制三角螺纹，牙型角60度，螺纹收尾处采用标准退刀结构，不会出现螺纹牙尖崩缺的问题，装配时能够顺畅旋入预制的内螺纹孔，不会出现卡滞、偏斜的情况。在实际设备应用中，这类螺钉常见于3C自动化设备的型材框架拼接、小型伺服电机的安装法兰固定、医疗器械的精密外壳连接、食品包装机械的护板装配场景，这类场景普遍要求连接件不能突出安装面，避免积尘、刮碰操作人员或者干涉物料输送路径。建模过程中需要严格控制头部厚度与螺纹长度的比例关系，头部下端面与杆部的过渡圆角不能过大，否则装配时螺钉头无法完全贴合被连接件的沉孔端面，造成预紧力不足；同时内六角驱动槽的深度要符合标准要求，过浅会导致扳手插入深度不足，拧紧时容易滑脱损坏槽口，

　　过深则会削弱头部的结构强度，在大扭矩拧紧时出现头部开裂的问题。杆部末端的倒角采用45度标准倒角，倒角长度覆盖螺纹首牙，装配时能够快速对准内螺纹孔入口，避免首牙与螺纹孔端面磕碰造成螺纹损伤。对于需要做有限元分析的场景，这类螺钉的数模可以直接导入仿真环境，不需要额外简化螺纹结构，模型上的螺纹牙型、头部过渡圆角、驱动槽细节都和实物一致，仿真计算的预紧力施加、应力集中位置分析结果能够直接指导实际选型，避免出现选型过小导致连接断裂、选型过大造成安装空间浪费的问题。在做装配干涉检查时，精准的外形尺寸能够准确模拟螺钉装入后的实际空间占用，提前发现螺钉头与周边管线、运动部件的干涉问题，减少实际装配时的返工量。
