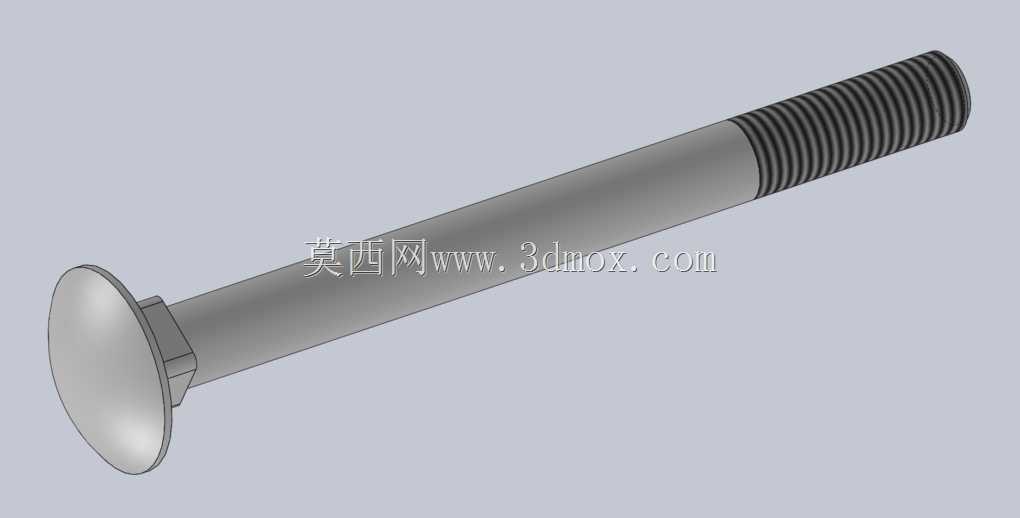

符合DIN603标准的圆头方颈螺钉

　　在户外钢结构连接、农用机械机架装配、输送设备护板固定这类对紧固件防松性能、安装便捷性有明确要求的场景中，DIN603标准的圆头方颈螺钉是应用频次极高的连接件类型。这类螺钉的设计逻辑完全围绕现场安装的实际痛点展开：很多户外装配场景中，操作人员需要从单侧完成紧固件锁紧，圆头下方的方颈结构会直接卡入被连接件上预制的方孔内，拧紧螺母的过程中螺杆不会跟随转动，无需额外使用工具固定螺杆头部，大幅降低了狭窄空间、高空作业场景下的安装难度。从结构特性来看，该螺钉的大直径圆头拥有更大的承压接触面积，相比普通沉头螺钉，它不需要在被连接件表面加工沉孔，就能将锁紧力均匀分散在被连接件表面，尤其适合固定厚度较薄的金属护板、木质构件、工程塑料件，

　　避免锁紧力集中造成被连接件表面压溃、开裂的问题。螺杆部分采用半螺纹设计，光杆段的直径与螺纹公称尺寸保持一致，安装时光杆段可以直接穿过被连接件的预制通孔，方颈卡入对应位置后，螺纹段伸出配合防松螺母完成锁紧，这种设计能让两个被连接件的贴合面完全贴合光杆外壁，承受横向剪切载荷时，光杆段可以承担大部分剪切力，相比全螺纹螺钉的螺纹牙受力，抗剪切能力提升40%以上，完全满足机架类连接的静载荷、小幅振动载荷承载需求。设计这类标准件三维模型时，首先要严格遵循DIN603的尺寸公差要求：圆头的球面弧度、头厚尺寸、方颈的对边宽度与嵌入深度都要严格匹配标准公差带，方颈与螺杆衔接处的过渡圆角不能省略，这个位置是应力集中高发区，

　　合理的圆角过渡可以避免螺钉在承受冲击载荷时从头颈衔接处断裂。螺纹段采用通用公制粗牙螺纹，建模时要还原真实的螺纹牙型收尾结构，不能将螺纹直接延伸到光杆衔接位置，实际生产中螺纹收尾的退刀槽长度要符合紧固件生产的工艺要求，避免安装时螺母无法拧到贴合位置。从安装边界来看，选用该螺钉时需要提前在被连接件上加工对应尺寸的方孔，方孔的位置要与螺杆安装孔同轴，方孔深度要略大于方颈的轴向长度，保证方颈完全卡入后，螺钉头部的底面能完全贴合被连接件表面，不能出现方颈顶死导致头部悬空的情况，否则会大幅降低连接的防松性能。不同公称长度的螺钉，其螺纹段长度是有固定标准的，选型时要根据被连接件的总叠厚，加上螺母厚度、平垫与弹垫的厚度，预留2-3个牙距的伸出长度，

　　避免螺纹段过长造成安装干涉，或是过短导致螺母啮合齿数不足引发滑牙。这类螺钉的表面处理通常采用热浸镀锌、达克罗涂层，适配户外高湿、有腐蚀介质的使用场景，建模时可以根据实际使用需求调整表面粗糙度参数，头部表面可以设置为冷镦后的亚光质感，螺纹段表面设置为滚压加工后的较光滑质感，还原真实零件的表面状态。在整机装配建模时，这类螺钉的装配逻辑要符合实际安装顺序：先将螺钉从被连接件的外侧穿入，方颈对准方孔敲入贴合，再依次套入平垫、弹垫，最后拧紧螺母，建模时要预留出扳手操作螺母的空间，不能出现相邻构件遮挡扳手操作空间的设计缺陷。很多新手设计人员在选用这类螺钉时，容易忽略方颈的尺寸，直接加工圆孔安装，导致拧紧螺母时螺杆跟转，最终只能通过焊接头部固定，不仅破坏了螺钉的防腐层，后续拆卸维护也极为不便，因此在三维建模阶段就要把方孔的配合尺寸、位置公差标注清楚，指导生产加工环节准确开孔。另外，这类螺钉的圆头是外露的，头部球面设计不容易积留雨水、灰尘，长期户外使用也不会出现头部锈蚀卡死的问题，相比内六角、外六角螺钉，它的外露头部没有容易积水的凹槽，防腐寿命更长，非常适合露天设备、护栏、光伏支架这类长期暴露在户外的设施连接使用。
