挂杆式沥水肥皂置物托架结构设计

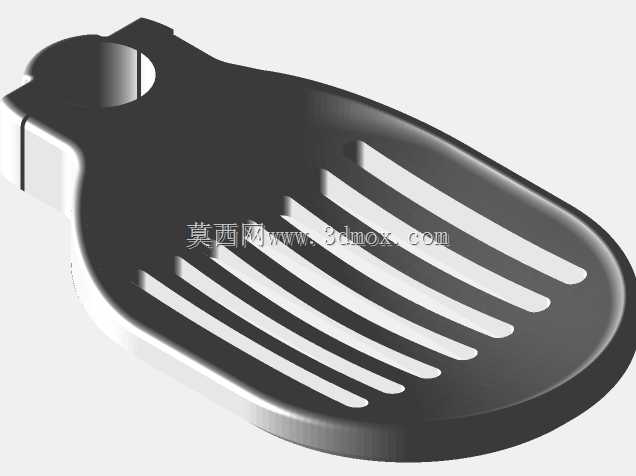

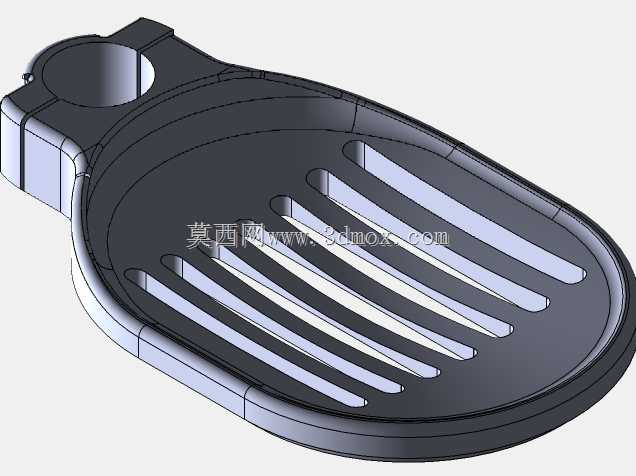

　　日常卫浴场景中，固定式肥皂盒长期存在积水积垢、皂体软化发黏的问题，这款挂装式沥水肥皂托架，正是针对圆柱形淋浴杆安装场景开发的卫浴五金配件，无需在墙面打孔固定，也不需要额外的粘接辅助件，直接依托现有淋浴立杆完成装夹固定，适配租房场景、临时卫浴改造以及不愿破坏墙面饰面的使用需求。从结构设计逻辑来看，整个托架采用一体化成型思路，主体承托区域做椭圆内凹轮廓，刚好匹配常规块状香皂、肥皂的外形尺寸，内凹深度控制在12mm左右，既可以避免皂体从侧边滑落，又不会因为围边过高导致积水留存。承托面均匀排布6条平行的长条形沥水缝，缝宽控制在5mm，既能够保证使用后皂体表面的残留水分快速下滴，不会在托板表面积存泡坏皂体，又能避免整块皂体从缝隙中掉落，

　　缝隙的边缘全部做R1.5的圆角过渡，没有尖锐的棱边，日常清洁擦拭的时候不会划伤手部，也不容易残留皂垢，用淋浴喷头直接冲刷就能完成清洁，不需要额外拆解清理。安装端的结构是这款托架的设计核心，位于托架一端的圆柱形夹装套，内孔直径匹配常规淋浴杆的通用外径尺寸，套体侧面做了开口弹性结构，安装时只需要将开口对准淋浴杆轻轻按压，就能依靠结构自身的弹性形变卡紧在杆体上，不需要额外的紧固件，也不需要调整安装螺丝，拆装都非常方便。夹装套和主体承托盘之间做了加厚的过渡连接筋，筋位厚度从夹装端到承托端做渐变处理，既保证整个托架的结构强度，在放置满重量的湿皂时不会出现连接部位断裂、承托盘下弯变形的问题，又不会因为壁厚突变导致成型过程中出现缩痕、

　　应力集中的缺陷。整个托架的外形轮廓全部做圆滑过渡处理，没有突出的尖锐结构，在淋浴空间这种人员活动相对局促、容易发生磕碰的场景里，能够有效降低磕碰造成的伤害。从安装边界来看，这款托架仅适配圆柱形淋浴杆，安装位置可以根据使用者的身高、使用习惯沿着杆体上下自由调整，不需要提前标记打孔位置，也不会破坏墙面的瓷砖、防水涂层，夹装结构的夹紧力经过反复验证，在长期处于淋浴间高湿度、温度波动的环境下，也不会出现松动滑落的问题，承托盘的水平度经过校准，安装完成后承托面保持水平，不会因为倾斜导致皂体滑出。承托盘的边缘做了1.2mm高度的微凸挡边，刚好能够兜住皂体，不会因为淋浴时的水流冲击导致皂体移位掉落，沥水缝的排布方向顺着承托盘的长轴方向，

　　水滴落下时不会溅到相邻的置物区域，排水路径顺畅，不会出现积水反流的问题。和传统的吸盘式、粘接式肥皂架相比，这款挂杆式托架不存在吸盘老化失效、粘接胶层遇水开胶脱落的问题，结构可靠性更高，适配场景也更广，不管是家装的固定淋浴杆，还是租房场景的简易淋浴立杆，都能快速安装使用。在结构建模过程中，所有的壁厚都保持均匀，主体壁厚控制在2.5mm，既满足日常使用的强度要求，也适配注塑成型的工艺要求，不会出现壁厚不均导致的成型缺陷，所有的转角位置都做了对应的圆角处理，既提升了使用的安全性，也能降低成型过程中的应力集中问题，提升零件的长期使用寿命。
