方形倒角内螺纹锁紧连接螺帽结构

　　在重型桁架连接、矿山设备机架拼装、户外光伏支架固定这类对防松性能有较高要求的场景里，方形螺帽的使用频率远高于常规六角螺母。这类螺帽的方形外廓可以直接卡入型材预设的方形卡槽内，安装过程中不需要额外使用扳手卡住螺帽本体，只需要拧动对应螺栓即可完成锁紧，在狭长的型材腔体内、操作空间受限的安装位置，这种结构能大幅降低装配难度，减少现场施工的辅助工装投入。

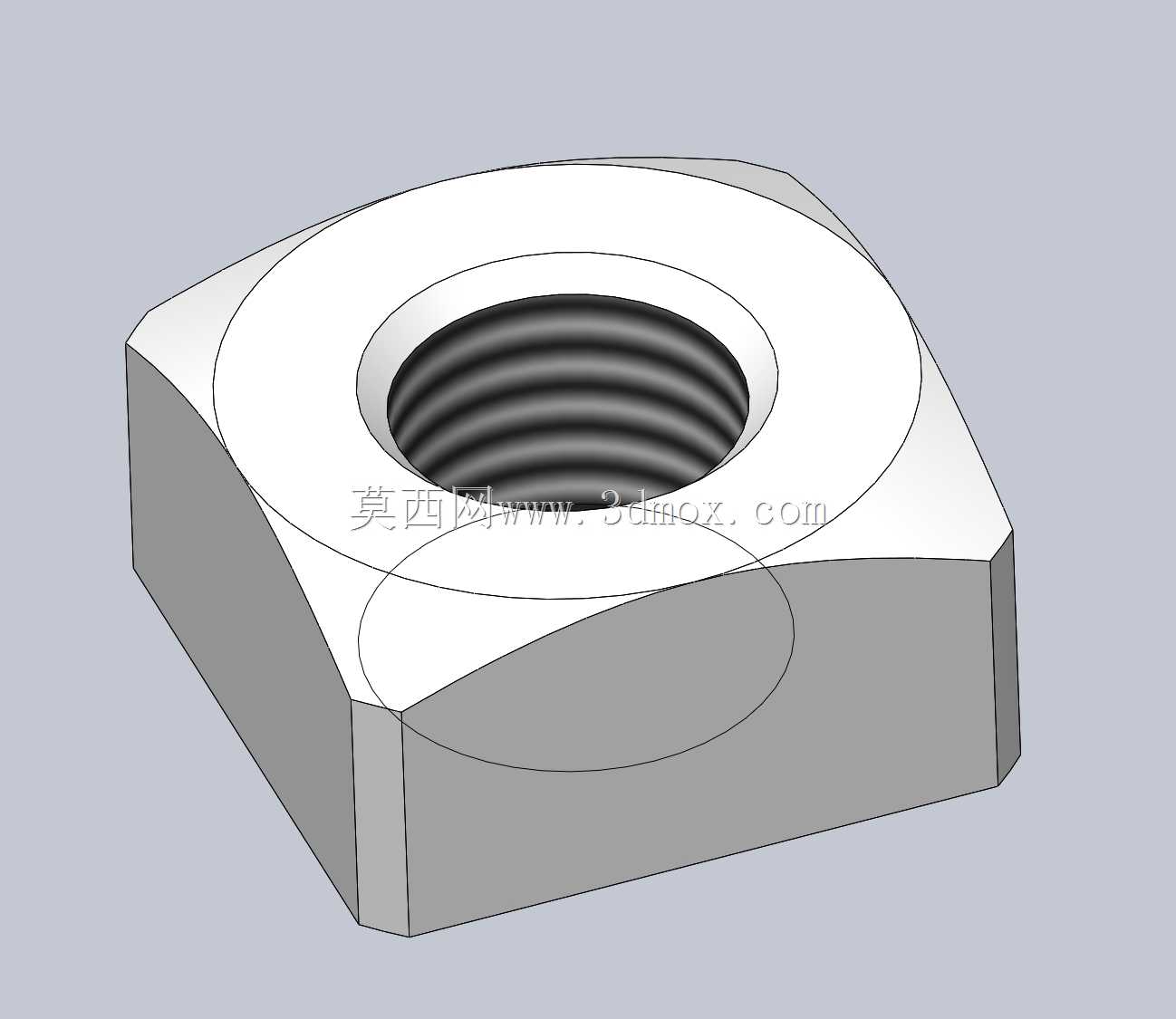

　　从结构设计逻辑来看，这款方形螺帽的顶面做了环形倒角过渡，并非直角直边结构，这个细节设计有两个实际作用：一是在螺栓穿入螺帽内螺纹的初始阶段，倒角可以起到导向作用，避免螺栓端部的螺纹与螺帽顶面边缘发生磕碰损伤，尤其是在高空作业、视线受阻的安装场景下，不需要完全对齐孔位就能顺利导入螺纹，降低对位难度；二是倒角结构可以消除方形顶面的锐边，避免安装过程中锐边割伤操作人员手套或皮肤，同时也能减少螺帽与被连接件表面的应力集中，当锁紧力矩施加后，压力会顺着倒角斜面均匀分散到被连接件的接触面上，不会因为直角边缘的硬接触压伤较软的铝合金型材或玻璃钢构件表面。

　　内螺纹部分采用标准公制粗牙螺纹设计，牙型角保持60度标准角度，螺纹收尾处做了不完整牙段的避让处理，避免螺栓拧到底时出现螺尾卡滞的问题。螺帽的整体厚度经过匹配计算，当配套对应强度等级的螺栓锁紧时，螺纹啮合长度可以达到螺栓公称直径的0.8倍以上，足够满足常规静载荷下的连接强度要求，不会出现螺纹滑牙失效的问题。方形本体的对边尺寸公差控制在h12精度等级，既可以保证顺利卡入对应规格的型材卡槽，又不会因为间隙过大出现锁紧后螺帽偏转的问题，卡槽与螺帽侧面的配合间隙控制在0.2-0.5mm之间，兼顾安装便利性与防转可靠性。

　　在实际设备维护场景中，这类方形螺帽还有一个实用特性：当连接部位长期受振动载荷出现螺纹松动迹象时，因为方形外廓被卡槽限制无法转动，只需要在螺栓侧重新施加锁紧力矩即可完成复紧，不需要伸手到型材腔体内部固定螺帽，对于后期运维来说能节省大量的检修时间。在轨道交通的内饰板固定、配电柜内部安装梁连接这类需要频繁拆装维护的部位，这种防转结构的优势会更加明显，不会因为多次拆装导致螺帽配合位磨损打滑。

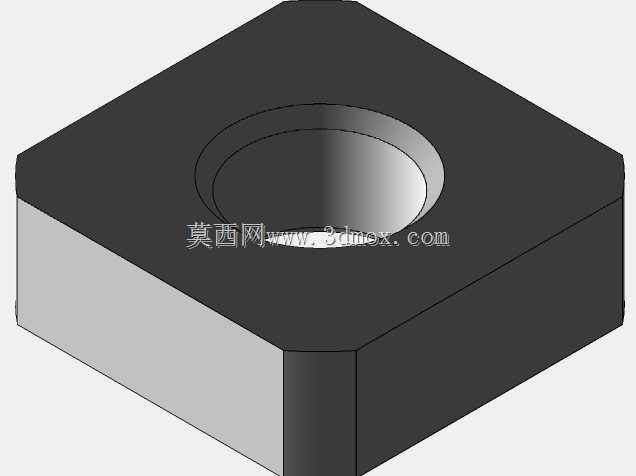

　　建模过程中，螺帽的底部接触面做了平面度公差约束，保证锁紧时整个底面与被连接件完全贴合，不会出现翘边导致的预紧力分布不均问题。方形本体的四个棱边做了微小的圆角处理，不是锋利的直角，这个细节既可以避免热处理过程中棱边出现应力开裂，也能在仓储运输过程中减少螺帽之间互相磕碰产生的毛刺，保证安装时的顺畅度。内螺纹的入口处做了120度的导向倒角，长度约为一个螺距，这个结构可以让螺栓在拧入前两圈时就顺利啮合，不会出现错牙、乱牙的问题，尤其是在自动化装配线上，机械手送料拧螺栓时，这个导向结构能大幅降低装配失败率，减少生产线停线排查的时间。

　　针对不同的使用场景，这款螺帽的结构可以做适配调整：如果用于有防腐要求的户外场景，可以在建模时预留表面热浸镀锌的镀层厚度，将内螺纹和外廓尺寸提前做公差补偿，避免镀锌后尺寸超差无法装配；如果用于有较高防松要求的振动设备，可以在螺帽顶面增加防滑齿结构，锁紧后齿面嵌入被连接件表面，进一步提升防松性能；如果用于绝缘连接场景，可以在建模时调整尺寸参数，预留表面绝缘涂层的厚度空间，保证装配后仍能满足绝缘性能要求。

　　在安装边界方面，需要注意螺帽卡入的卡槽深度不能小于螺帽厚度的三分之二，否则在施加较大锁紧力矩时，螺帽可能会从卡槽中脱出，失去防转作用；卡槽的宽度尺寸要比对边尺寸大0.3mm左右，不能过大，否则螺帽在卡槽内会有较大的窜动间隙，长期受振动时可能出现螺纹偏载，加速螺纹磨损。配套使用的平垫片尺寸要覆盖螺帽顶面的环形倒角区域，保证预紧力可以均匀传递，不能使用内径过大的垫片，否则垫片会压在倒角斜面上，导致实际接触面积不足，预紧力达不到设计要求。
