1800W立式太阳能发电桅杆结构设计

　　这款立式太阳能桅杆的设计初衷，是为无市电接入的分布式用电场景提供独立供电支撑，常见于野外临时作业点位、偏远区域通讯中继站、户外环境监测站点、离网型小型安防部署点位，也可作为应急供电储备单元，在临时救灾安置、户外科考营地等场景快速搭建供电链路，无需依赖预埋电网线路，单套设备即可完成光能到可用电能的转换输出，适配中小功率负载的持续用电需求。

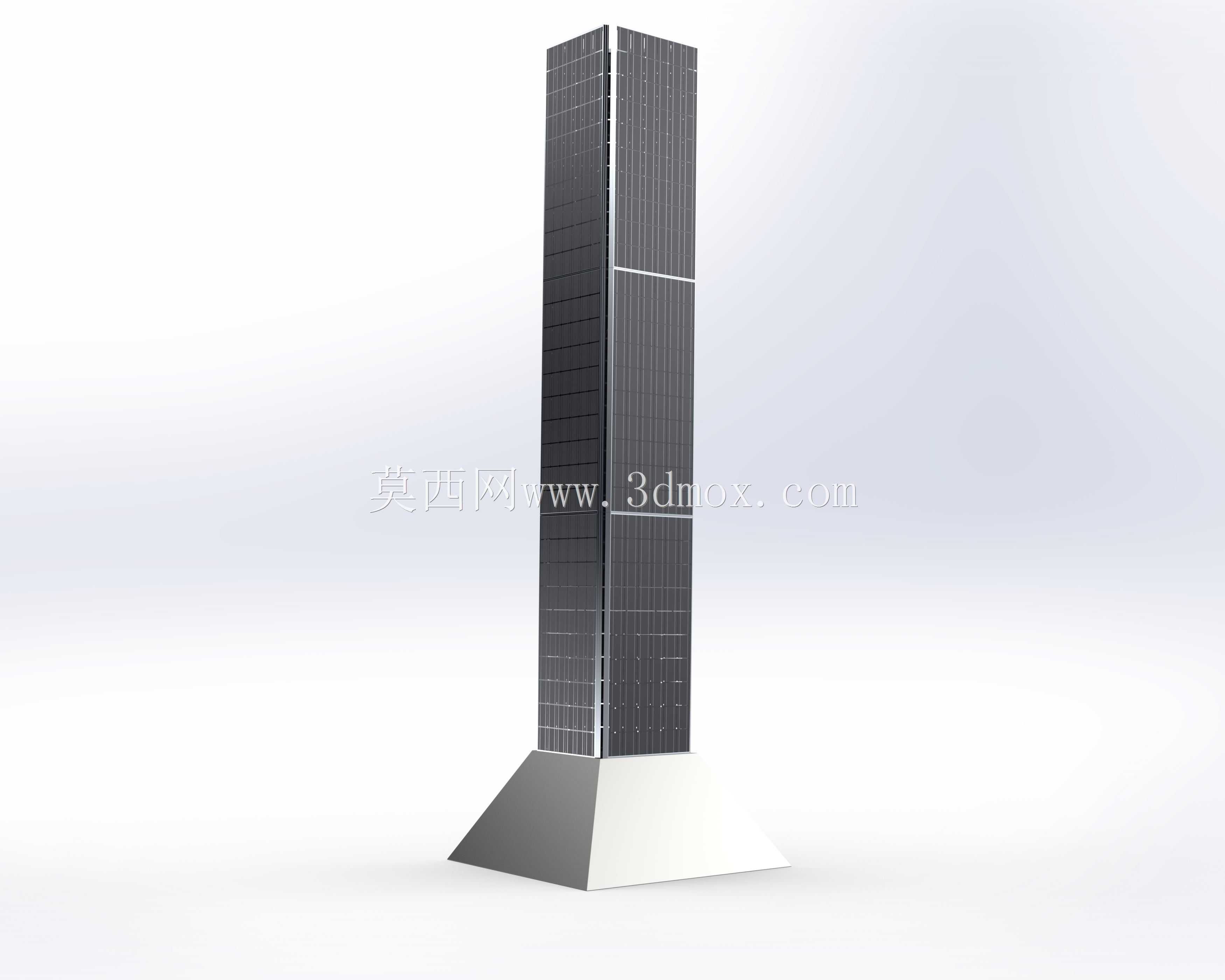

　　从结构设计逻辑来看，整体采用竖向塔式布局，核心受光面沿桅杆周向布置，区别于传统单轴或双轴跟踪式光伏支架，该结构无需额外配置追日转动机构，依靠多面竖向排布的光伏组件覆盖不同方位的太阳入射角度，大幅降低了转动部件带来的故障风险，也减少了后期运维的润滑、校准工作量，更适合无人值守的长期部署场景。底部采用截锥形承重基座，上窄下宽的构型能够有效降低整体结构重心，基座底面预留的安装孔位可适配混凝土预埋基础、钢结构配重平台等不同安装基面，即使在阵风载荷较强的开阔野外区域，也能保证整体结构的抗倾覆稳定性，无需额外搭建大面积支撑框架。

　　受光组件部分采用模块化拼接设计，每段光伏模块沿桅杆竖向堆叠，模块之间采用嵌入式插接结构配合密封胶条固定，既保证了拼接处的防水防尘性能，也能在单块组件出现故障时单独拆卸更换，无需整体拆解桅杆结构，大幅降低现场维护的操作难度。桅杆内部预留贯通式走线腔，所有光伏组件的输出线缆均从腔体内部引至底部接线舱，避免线缆外露带来的老化、破损风险，接线舱内预留了控制器、储能蓄电池的安装空间，可直接将电能转换、存储单元集成在桅杆底部，无需额外外置设备箱，进一步压缩了整套设备的占地空间。

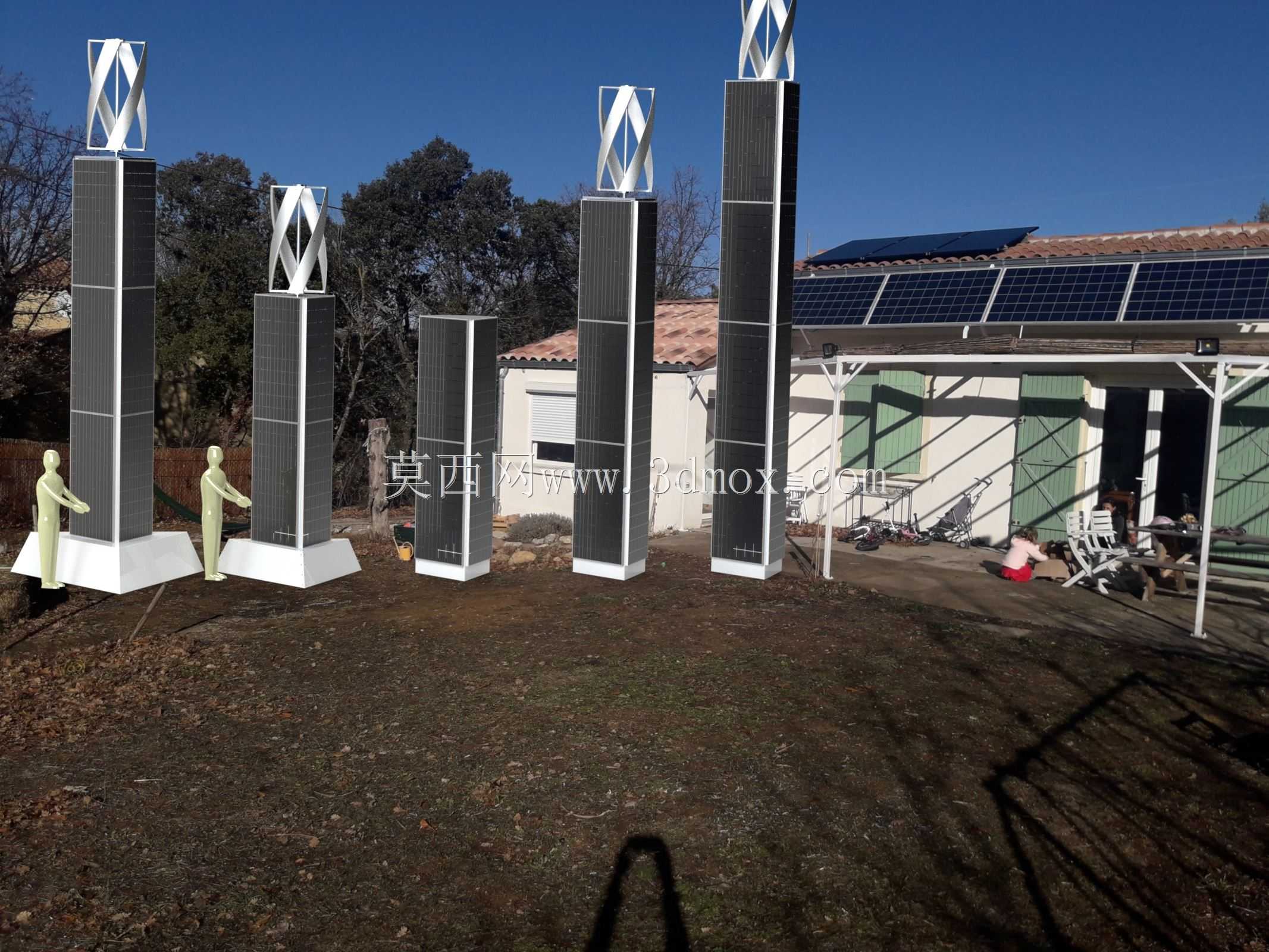

　　尺寸边界设计上，整套桅杆的包装长度控制在2米以内，所有拆分部件均无超重型结构件，无需大型吊装设备即可完成现场转运，两名作业人员配合普通手动工具即可完成整套设备的组装架设，组装过程无需焊接作业，所有连接节点均采用标准紧固件固定，适配无专业加工设备的野外作业环境。竖向排布的受光面在保证1800W额定发电功率的前提下，将整体水平投影占地面积控制在极小范围，不会对部署点位的地面通行、其他设备安装造成过多空间占用，尤其适合用地紧张的山顶监测点、道路旁监控点位等区域部署。

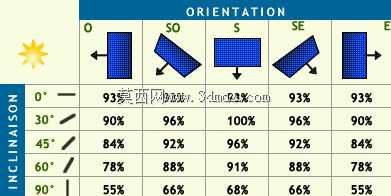

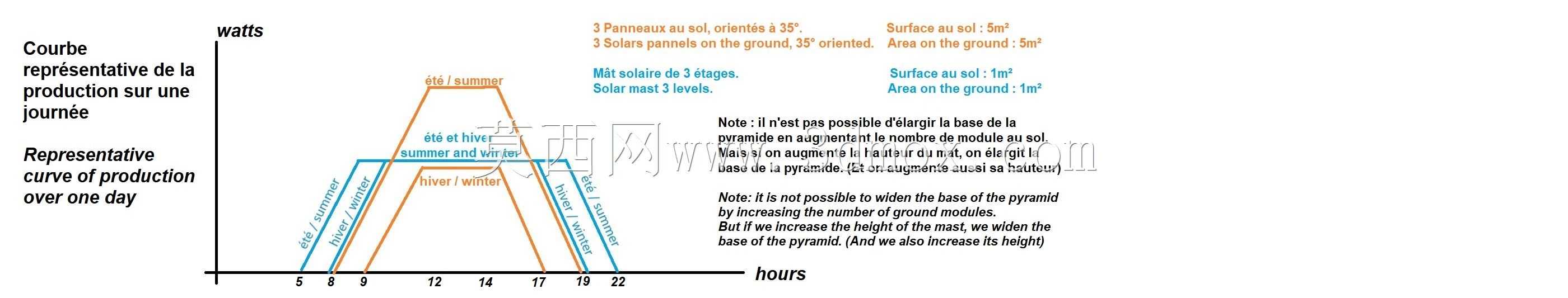

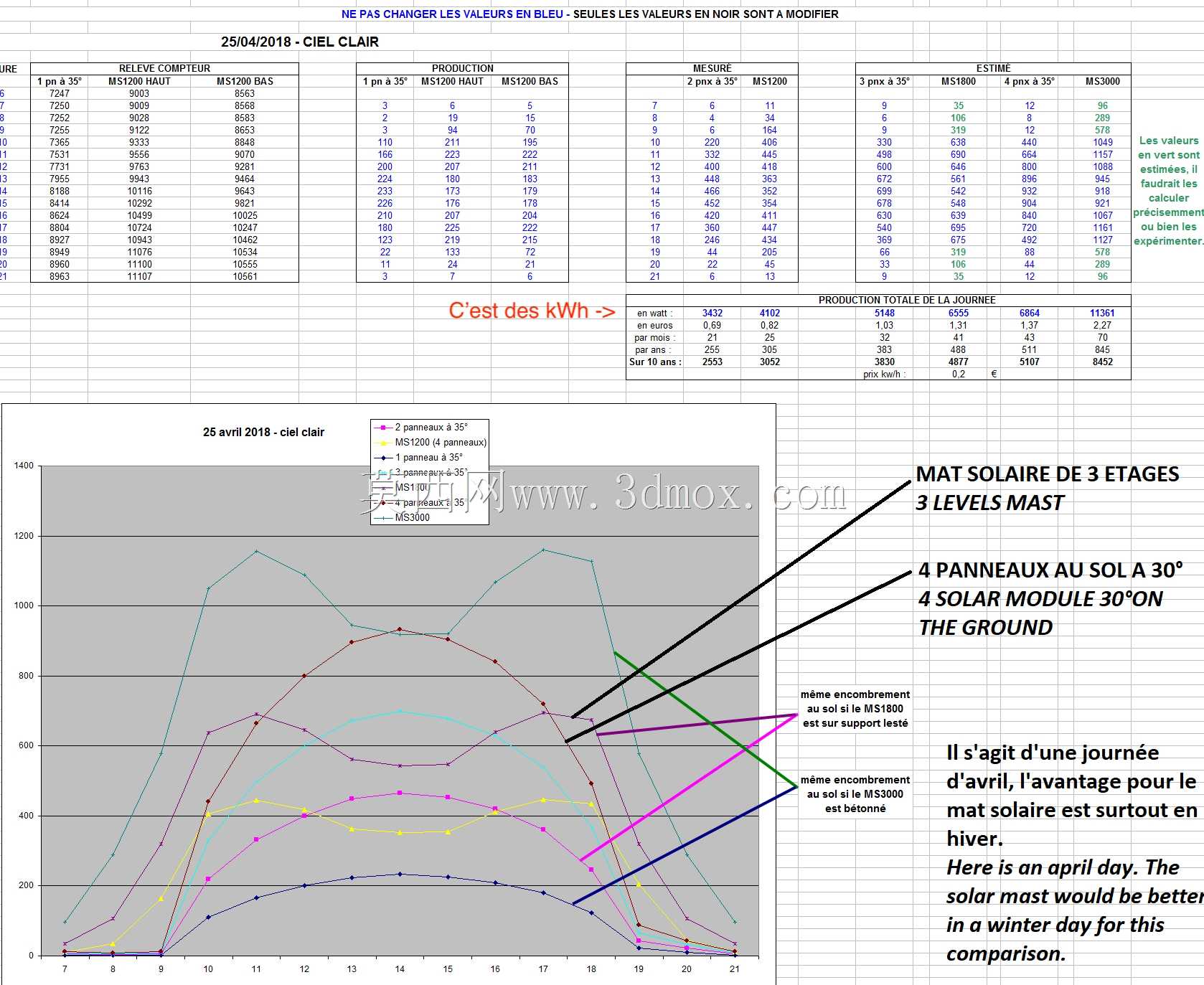

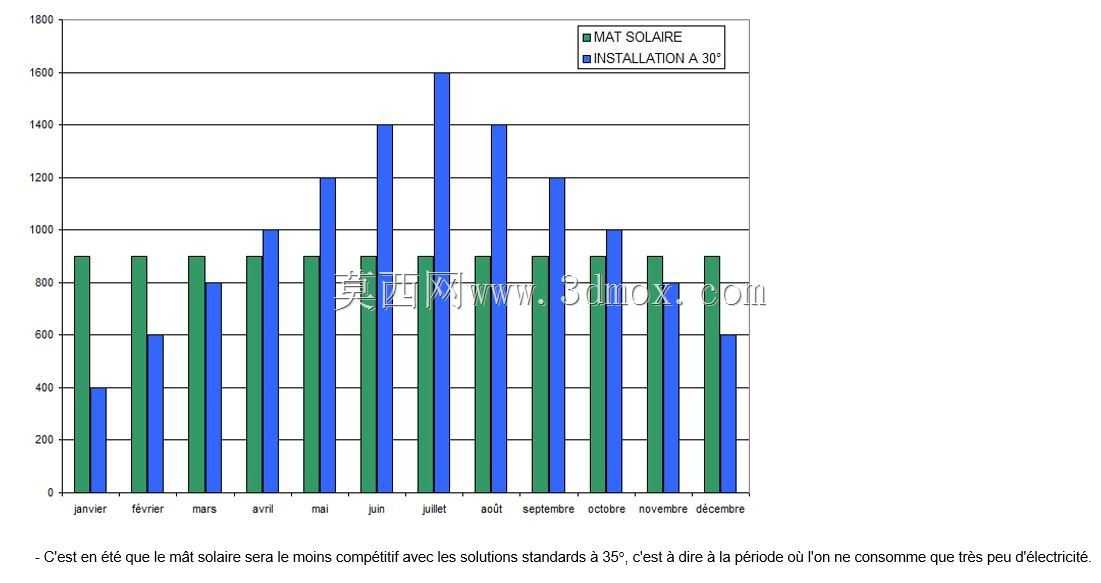

　　实际使用过程中，该桅杆的竖向结构相比平铺式光伏板，更不容易积累落叶、积雪等遮挡物，日常自然降雨即可完成组件表面的清洁，减少了人工清洁的频次；多面受光的设计在早间、傍晚太阳高度角较低的时段，也能保持稳定的发电效率，相比同功率平铺固定式光伏组件，全天有效发电时长有明显提升。基座的锥形过渡面做了圆弧倒角处理，避免安装过程中尖锐边角造成人员磕碰，所有外露金属部件均做了户外防腐涂层处理，可适应高湿、高盐雾等不同恶劣户外环境的长期使用要求，结构设计寿命匹配光伏组件的正常使用周期，中途无需大规模更换结构件。
